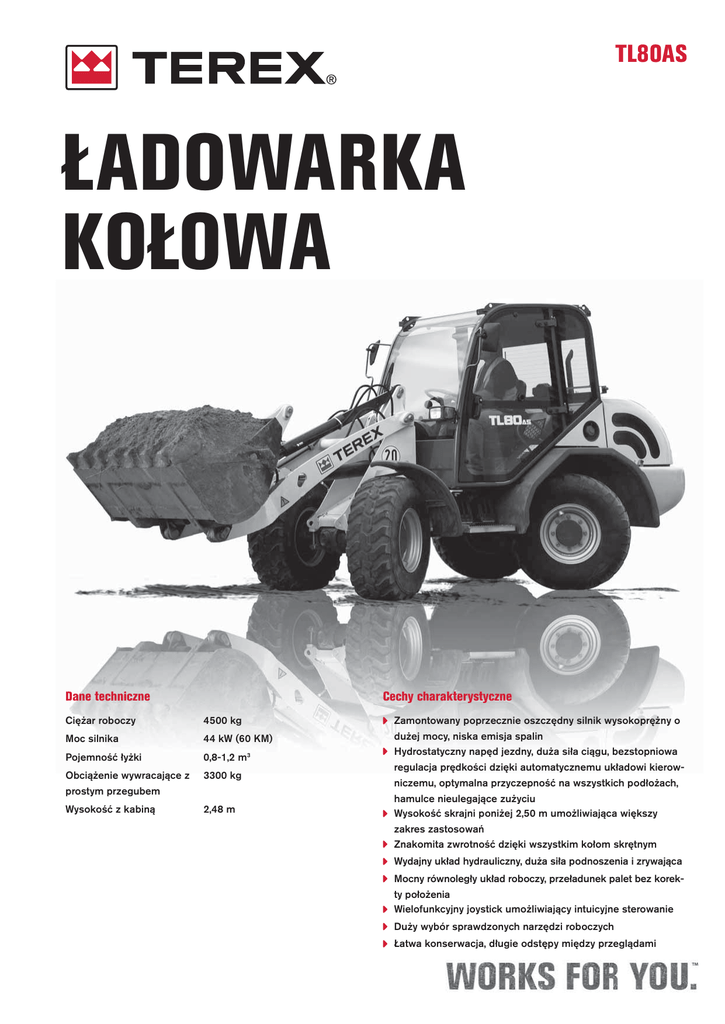

ŁADOWARKA KOŁOWA

TL80AS
ŁADOWARKA
KOŁOWA
Dane techniczne
Cechy charakterystyczne
Ciężar roboczy
4500 kg
Zamontowany poprzecznie oszczędny silnik wysokoprężny o
Moc silnika
44 kW (60 KM)
3
Pojemność łyżki
0,8-1,2 m
Obciążenie wywracające z
3300 kg
prostym przegubem
Wysokość z kabiną
2,48 m
dużej mocy, niska emisja spalin
Hydrostatyczny napęd jezdny, duża siła ciągu, bezstopniowa
regulacja prędkości dzięki automatycznemu układowi kierowniczemu, optymalna przyczepność na wszystkich podłożach,
hamulce nieulegające zużyciu
Wysokość skrajni poniżej 2,50 m umożliwiająca większy
zakres zastosowań
Znakomita zwrotność dzięki wszystkim kołom skrętnym
Wydajny układ hydrauliczny, duża siła podnoszenia i zrywająca
Mocny równoległy układ roboczy, przeładunek palet bez korekty położenia
Wielofunkcyjny joystick umożliwiający intuicyjne sterowanie
Duży wybór sprawdzonych narzędzi roboczych
Łatwa konserwacja, długie odstępy między przeglądami
OPIS TECHNICZNY
SILNIK
Producent, model
Typ
Deutz, D 2011 L04 W
4-cylindrowy silnik wysokoprężny,
EU stopień III A, EPA Interim Tier 4
4-suwowy z wtryskiem bezpośrednim
3620 cm3
44 kW (60 KM)
Woda
Cykl pracy
Pojemność skokowa
Moc wg ISO 9249 przy 2200 min-1
Układ chłodzenia
INSTALACJA ELEKTRYCZNA
Napięcie robocze
Instalacja oświetleniowa zgodna z przepisami ruchu drogowego i normą europejską.
12 V
UKŁAD HYDRAULICZNY
UKŁAD PRZENIESIENIA NAPĘDU
Hydrostatyczny napęd jazdy w zamkniętym obiegu, niezależny od hydrauliki ładowarki.
Zaawansowana automatyka jazdy, samoczynna optymalizacja siły pociągowej i prędkości. Regulacja
silnika hydraulicznego w funkcji obciążenia umożliwia wybór jednego z dwóch zakresów prędkości.
Płynna regulacja prędkości do przodu i do tyłu. Napęd na wszystkie koła przekazywany z przekładni
redukcyjnej na tylnej osi przez wał przegubowy na przednią oś. Pedał hamulca z funkcją pełzania.
2 tryby jazdy:
„Zakres prędkości I“
0-7 km/h
„Zakres prędkości II“
0-20 km/h
OSIE
Oś przednia: Oś z planetarną przekładnią kierowniczą, ze zintegrowanym centralnym hamulcem bębnowym, samoblokującym mechanizmem różnicowym, sztywna.
Oś tylna: Oś z planetarną przekładnią kierowniczą ze zintegrowaną przekładnią redukcyjną, zawieszenie
wahliwe, amortyzowana poduszkami gumowymi. Samoblokujący mechanizm różnicowy.
Kąt wychylenia
±12°
OPONY
Rozmiar standardowy
12.5-20 MPT TL 10PR MPT-04
HAMULCE
Hamulec roboczy:
Hamulec dodatkowy:
Hamulec postojowy:
Hydrauliczny centralny hamulec bębnowy, działający poprzez napęd
na wszystkie cztery koła.
Hydrostatyczny przez zamknięty obieg napędu jezdnego.
Mechaniczny centralny hamulec bębnowy przedniej osi.
UKŁAD KIEROWNICZY
Kierowanie czterema kołami, zasilanie olejem następuje poprzez zawór priorytetowy Load-Sensing,
szybkie i łatwe kierowanie również przy prędkości obrotowej silnika na biegu jałowym.
Kąt skrętu
40°
POJEMNOŚCI NAPEŁNIENIA
Pojemność zbiornika paliwa
Układ hydrauliczny (włącznie ze zbiornikiem)
70 l
55 l
PARAMETRY EKSPLOATACYJNE,
WYPOSAŻENIE STANDARDOWE
Ciężar roboczy (ISO 6016)
Obciążenie wywracające (ISO 14397-1)
Długość całkowita, łyżka na podłożu
Szerokość całkowita
Promień skrętu na zewnętrznej krawędzi łyżki standardowej
Promień skrętu na zewnętrznej krawędzi opony
Rozstaw osi
Wysokość z kabiną
4500 kg
3300 kg
5045 mm
1850 mm
3780 mm
2575 mm
1995 mm
2480 mm
Wydajność pompy
64 l/min
Ciśnienie robocze
250 bar
Urządzenie sterujące: Proporcjonalny zawór hydrauliczny z 3 obiegami sterującymi. Wszystkie ruchy mogą
być sterowane równocześnie i niezależnie. Dźwignia sterująca (dźwignia wielofunkcyjna) dla siłownika
podnoszącego i przechylającego ze zintegrowanym przełącznikiem dodatkowego obwodu sterującego i
przełącznikiem kierunku jazdy. Pozycja pływająca w obwodzie sterującym „opuszczanie", uruchamiana
mechanicznie. Dodatkowy obwód sterujący łącznie ze złączami wtykowymi i funkcją pracy ciągłej
wbudowane opcjonalnie.
UKŁAD ZAŁADOWCZY
Układ załadowczy z kinematyką równoległą i zintegrowanym mechanicznym (opcjonalnie hydraulicznym)
szybkozłączem.
Łyżka załadowcza (ISO 7546)
0,80 m3
Siła podnoszenia przy gruncie (ISO 14397-2)
48000 N
Siła skrawania (ISO 14397-2)
45000 N
PODNOŚNIK WIDŁOWY
Udźwig (łączny zakres podnoszenia i skrętu)
2100 (2300*) kg
Udźwig (pozycja transportowa), ok. 300 mm nad podłożem, całkowity zakres
2500* kg
skrętu
Szerokość nośnika wideł
1240 mm
Długość zębów wideł (100x45 mm)
1100 mm
Współczynnik stateczności
1,25
Wyznaczanie udźwigu na równym podłożu = 80% obciążenia wywracającego ze zgiętym przegubem
KABINA
Elastycznie osadzona stalowa kabina z pełną widocznością, świadectwo ROPS (EN ISO 3471 ROPS) i
FOPS** (EN ISO 3449 FOPS).
Kabina operatora wyposażona w drzwi, elektryczne wycieraczki z przełącznikiem interwałów i spryskiwaczami z przodu i z tyłu, barwione panoramiczne przeszklenie ze szkła bezpiecznego. Prawe okno kabiny
może być otwierane pod kątem 180° i posiada stopniową pozycję wentylacyjną.
Fotel operatora MSG85 Vinyl (podstawowy) z hydrauliczną amortyzacją, regulacją wagi i biodrowym
pasem bezpieczeństwa zgodnie z ISO 7096 i ISO 6683.
Przygotowana do montażu klimatyzacji i radia.
Poziom hałasu odpowiada dyrektywom WE.
*Z dodatkowym ciężarem
**FOPS tylko z ochronną siatką dachową (opcja)
TL80AS
WYMIARY: ŁYŻKA ZAŁADOWCZA
Pojemność zgodnie z ISO 7546: 0,80 m3
Maksymalna gęstość nasypowa: 1,8 t/m3
1850
1780
680
2480
2565
3215
45°
450
35°
50°
R2575
85
°
112
1995
R3780
R1190
1320
5045
PODNOŚNIK WIDŁOWY
Udźwig, cały zakres podnoszenia: 2100 (2300*) kg
Udźwig, pozycja transportowa: 2500 kg
*z balastem tylnej osi
370
1780
maks. 1078
1260
3020
700
500
R2575
R1190
130
1310
R4030
5650
RODZAJ ŁYŻKI
Łyżka załadowcza na szybkozłącze, zęby zrywające
Łyżka załadowcza, na szybkozłącze, ostrze przykręcane od spodu
Łyżka do robót ziemnych, na szybkozłącze, zęby zrywające
Łyżka do robót ziemnych, na szybkozłącze, ostrze przykręcane od spodu
Łyżka do materiałów lekkich, ostrze przykręcane od spodu
Łyżka do materiałów lekkich, ostrze przykręcane od spodu
Łyżka uniwersalna, na szybkozłącze
Łyżka bocznego wyładunku, na szybkozłącze, bez zębów
Łyżka wysokiego wyładunku, na szybkozłącze, bez zębów
Łyżka załadowcza do materiału skalnego, na szybkozłącze
Pojemność
Gęstość nasypowa
Szerokość
Wysokość ładunku
0,80 m3
0,80 m3
0,90 m3
0,90 m3
1,00 m3
1,20 m3
0,75 m3
0,70 m3
0,70 m3
0,70 m3
1,8 t/m3
1,8 t/m3
1,6 t/m3
1,6 t/m3
1,2 t/m3
0,8 t/m3
1,6 t/m3
1,8 t/m3
1,2 t/m3
1,8 t/m3
1850 mm
1850 mm
1850 mm
1850 mm
1850 mm
1950 mm
1850 mm
1850 mm
1850 mm
1850 mm
2515 mm
2525 mm
2500 mm
2460 mm
2450 mm
2410 mm
2540 mm
2465 mm
3555 mm
2545 mm
PRZYKŁADOWA GĘSTOŚĆ NASYPOWA
Granit, bazalt, piasek (mokry), żwir (mokry), łupek:
Piaskowiec, gips, wapień, ziemia (mokra), piasek (suchy), żwir (suchy):
1,8 - 2,2 t/m3
1,5 - 1,8 t/m3
Grunt rodzimy, glina, węgiel kamienny:
Zrębki drewna (suche), kompost, koks:
1,1 - 1,6 t/m3
0,2 - 1,0 t/m3
WYPOSAŻENIE DODATKOWE
OPONY
SILNIK WYSOKOPRĘŻNY
405/70 R 18 EM 01 Mitas
340/80 R 20 XMCL Michelin
Ogumienie specjalne na zapytanie
Filtr cząsteczkowy spalin
UKŁAD HYDRAULICZNY
PRZEDNIE NARZĘDZIA ROBOCZE
Łyżka załadowcza*
Łyżka do robót ziemnych*
Łyżka do materiału lekkiego*
Łyżka do materiału lekkiego*
Łyżka bocznego wyładunku*
Łyżka wysokiego wyładunku*
Łyżka uniwersalna*
Łyżka do materiału skalnego
Łyżka załadowcza 4-zawiasowa
Zrywak przedni, 4-zębowy
Podnośnik widłowy: Nośnik wideł o szerokości 1240 mm
Zęby wideł o długości 1100 mm, szerokości 100 mm i wysokości 45 mm
Haki ładunkowe nasuwane na zęby wideł
Haki ładunkowe, w szybkozłączu
Wysięgnik żurawia ze sztywnym ramieniem
Wysięgnik żurawia wysuwany teleskopowo
Zamiatarka, pług śnieżny
*opcjonalnie z ostrzem przykręcanym od spodu
Katalizator
0,80 m3
0,90 m3
1,00 m3
1,20 m3
0,70 m3
0,70 m3
1,05 m3
0,75 m3
0,70 m3
Powrót bezciśnieniowy
Przyłącze ręcznego młota hydraulicznego
Układ hydrauliczny „High Flow“, 120 l/min, 175 bar Trzeci obwód sterujący, obsługa mechaniczno-hydrauliczna
KABINA OPERATORA
Siatka okna dachowego FOPS
2 reflektory robocze przednie
2 reflektory robocze z tyłu
Ogrzewanie postojowe z wyłącznikiem czasowym
Żółte światło obrotowe
POZOSTAŁE WYPOSAŻENIE
Dodatkowy ciężar za
Napełnienie bioolejem hydraulicznym na bazie
estrów
BIO-E-HYD-HEES
Elektryczna pompa do tankowania
Zabezpieczenie dmuchawy
Sygnał ostrzegawczy cofania (alarm cofania)
Inne wyposażenie dodatkowe na zapytanie
Zabezpieczenie antykradzieżowe, immobilizer
Wstępnie wysterowane zabezpieczenie na wypadek
pęknięcia węża dla siłownika podnoszenia i
siłownika przechyłu
System tłumienia drgań (STD)
Odłącznik akumulatora
STANOWISKO OPERATORA
Fotel operatora MSG 85 (wersja Komfort) z amortyzacją hydrauliczną, oparciem, zagłówkiem, regulacją
ciężaru ciała i biodrowym pasem bezpieczeństwa
Fotel operatora MSG 95 (wersja Premium) resorowany pneumatycznie, z ortopedycznym wspornikiem
lędźwiowego odcinka kręgosłupa, regulowanymi podłokietnikami, ogrzewaniem siedziska i oparcia
