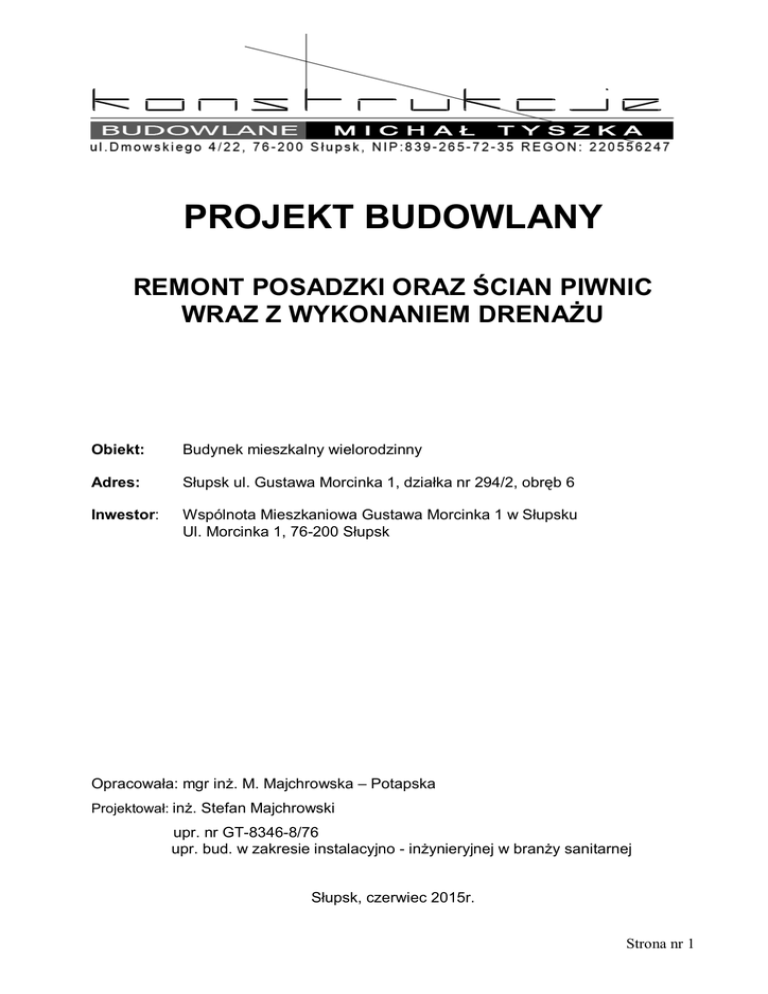

PROJEKT BUDOWLANY

PROJEKT BUDOWLANY
REMONT POSADZKI ORAZ ŚCIAN PIWNIC
WRAZ Z WYKONANIEM DRENAŻU
Obiekt:
Budynek mieszkalny wielorodzinny
Adres:
Słupsk ul. Gustawa Morcinka 1, działka nr 294/2, obręb 6
Inwestor:
Wspólnota Mieszkaniowa Gustawa Morcinka 1 w Słupsku
Ul. Morcinka 1, 76-200 Słupsk
Opracowała: mgr inż. M. Majchrowska – Potapska
Projektował: inż. Stefan Majchrowski
upr. nr GT-8346-8/76
upr. bud. w zakresie instalacyjno - inżynieryjnej w branży sanitarnej
Słupsk, czerwiec 2015r.
Strona nr 1
1
Zawartość opracowania
Zawartość opracowania................................................................................................... 2
Oświadczenie...................................................................................................................... 3
Uprawnienia i zaświadczenia o przynależności do izb zawodowych.......................... 4
Przedmiot opracowania ................................................................................................... 6
Cel i zakres opracowania ................................................................................................ 6
Opinia geotechniczna dla analizowanego obiektu........................................................ 6
Opis projektowanego rozwiązania.................................................................................. 6
7.1
Drenaż opaskowy..................................................................................................... 6
7.2
Drenaż wewnątrz budynku ...................................................................................... 7
7.3
Sięgacz kan. deszczowej ........................................................................................ 7
7.4
Uwagi końcowe. ....................................................................................................... 8
8
Obliczenia ......................................................................................................................... 8
1
2
3
4
5
6
7
Spis rysunków:
Rys nr 1 – Plan sytuacyjny
Rys nr 2 – Rzut piwnicy
Rys nr 3 – Przekroje
Rys. nr 4 – profil kanalizacji deszczowej
Rys. nr 5 – profil kanalizacji deszczowej
str. 9
str. 10
str. 11
str. 12
str. 13
Strona nr 2
2
Oświadczenie
Zgodnie z art. 20, ust. 4 ustawy z dnia 7 lipca 1994r. „Prawo Budowlane” (Dz. U.
z 2013 roku poz. 1409 z późniejszymi zmianami) oświadczam, że projekt budowlany
remontu posadzki oraz ścian piwnic wraz z wykonaniem drenażu w budynku
mieszkalnym wielorodzinnym w Słupsku przy ul. Morcinka 1 został sporządzony
zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej na dzień
opracowania.
inż. Stefan Majchrowski
upr. nr GT-8346-8/76
upr. bud. w zakresie instalacyjno - inżynieryjnej
w branży sanitarnej
Strona nr 3
3
Uprawnienia i zaświadczenia o przynależności do izb zawodowych
Strona nr 4
Strona nr 5
4
Przedmiot opracowania
Przedmiotem opracowania jest wykonanie drenażu poziomego wewnątrz części
budynku mieszkalnego (skrajny segment bloku) oraz wykonanie drenażu okólnego
(opaskowego) wokół budynku mieszkalnego realizowany w ramach zadania - projektu
remontu posadzki i ścian działowych piwnic w segmencie skrajnym budynku
mieszkalnego wielorodzinnego.
Budynek wolnostojący wybudowany w 1966r., lokalizacja obiektu – Słupsk dz. nr
294/2 obręb 6. Budynek jest pięciokondygnacyjny, częściowo podpiwniczony.
Budynek znajduje się na terenie Planu Zagospodarowania Przestrzennego
„PONIATOWSKIEGO” – uchwała nr XLVII/587/05 Rady Miejskiej w Słupsku z dnia 28
września 2005 – karta szczegółowa 35.MW.
5
Cel i zakres opracowania
Celem opracowania jest zabezpieczenie budynku przed działaniem wód
opadowych spływających z otaczającego terenu oraz wykonanie drenażu wewnątrz
budynku – celem ustabilizowania zwierciadła wody gruntowej.
Zakres opracowania obejmuje wykonanie drenażu okólnego (opaskowego) z
niezbędnymi robotami budowlanymi (izolacje pionowe i poziome) oraz wykonanie
drenażu wewnętrznego celem ustabilizowania gruntów znajdujących się pod poziomem
posadzki piwnic.
6
Opinia geotechniczna dla analizowanego obiektu
Analizowane pomieszczenia piwniczne znajdują się w segmencie skrajnym
budynku mieszkalnego wielorodzinnego (pierwsza klatka) od strony elewacji frontowej.
Stwierdzono znaczne zmiany poziomu posadzek betonowych oraz odchylenia ścianek
działowych piwnicznych. Odchyłki ścianek sięgają kilkunastu centymetrów, analogicznie
zagłębienia posadzki. Uniemożliwia to dalsze użytkowanie pomieszczeń piwnicznych.
Przyczyną powstania deformacji są warstwy gruntów organicznych zalegające
bezpośrednio w poziomie posadowienia.
Na podstawie opinii geotechnicznej wykonanej przez firmę „EL JOT” S.C. z siedzibą
przy ul. Piastów w Słupsku w marcu 2015r stwierdzono, iż w podłożu budynku,
występuje warstwa namułów, lokalnie przedzielona płatem piasków drobnych z
przewarstwieniami namułów. Pod namułami od głębokości 2,7÷2,8m zalega nie
przewiercony do 3m pokład piasków średnich. Bezpośrednie podłoże fundamentów
budynku stanowi warstwa namułów – gruntów organicznych o bardzo niekorzystnych
wartościach parametrów geotechnicznych. Grunty te charakteryzują się małą nośnością
i dużą ściśliwością.
7
Opis projektowanego rozwiązania
7.1 Drenaż opaskowy
Z uwagi na zabezpieczenie budynku przed niszczącym działaniem wód opadowych
(deszczowych) przewiduje się wykonanie drenażu okólnego - opaskowego wokół
budynku.
Drenaż w otulinie należy ułożyć na głębokości nie przekraczającej głębokości
posadowienia budynku ze spadkiem 0,5% pokazanym na rysunkach.
Strona nr 6
Przed przystąpieniem do prac ziemnych należy zdemontować płyty chodnikowe
znajdujące się przy budynku. Płyty złożyć w miejscu wskazanym przez Inwestora.
Projektuje się drenaż odwadniający z rur drenarskich karbowanych PVC 100 i 160 (np.
system drenarski f. Kaczmarek – średnice odpowiednio PVC100 – 100/91 i PVC160 –
160/144) z filtrem z włókna kokosowego.
Wokół rury drenarskiej należy wykonać filtr żwirowy – o frakcji 8-16mm.
Obsypkę drenażu należy wykonać wg rys. nr 3
 0,15 otoczaki - kamienie ozdobne
 0,5 m pospółka nienormowana
 0,6 m żwir o frakcji 2-8
 0,4 m zwir o frakcji 8-16mm
 drenaż rura PVC-U 100 i 160– rura perforowana w otulinie kokosowej
 geowłóknina polyfeld TS50
Studzienki drenarskie należy wykonać systemowe z rur karbowanych Ø315
mm, z pokrywą PP.
Wody drenażowe odprowadzane będą do istn. kanalizacji deszczowej (kd200)
7.2 Drenaż wewnątrz budynku
Celem ustabilizowania gruntów znajdujących się pod poziomem posadzki piwnic
projektuje się drenaż wewnętrzny poziomy.
Drenaż w otulinie należy ułożyć na głębokości nie przekraczającej głębokości
posadowienia budynku ze spadkiem 0,5% pokazanym na rysunkach
Projektuje się drenaż odwadniający z rur drenarskich karbowanych np.
PVC 100 i 125 (np. system drenarski f. Kaczmarek – średnice odpowiednio PVC100 –
100/91 i PVC125 – 125/113) z filtrem z włókna kokosowego.
Przygotować kanał (korytko) o wym. szer. 50cm x wys. (20-25)cm w których będzie
montowana rura drenarska, korytka należy wypełnić żwirem płukanym o frakcji 2-8mm.
Nad rurą drenażową na całej powierzchni posadzki piwnicy ułożyć izolacje
przeciwwilgociową.
Studzienki drenarskie należy wykonać systemowe z rur karbowanych Ø315
mm, z pokrywą PP.
Na drenażu projektuje się rewizje drenarskie Ø100 zakończone zaślepkami z kratką.
Wody drenażowe odprowadzane będą do istn. kanalizacji deszczowej (kd200) poprzez
projektowany sięgacz kan.deszczowej PVC160.
7.3 Sięgacz kan. deszczowej
Przed przystąpieniem do robót Wykonawca zobowiązany jest dokonać sprawdzenia
drożności kanalizacji deszczowej kd200, znajdującej się przy budynku oraz dokonania
odkrywek i dokonania pomiarów geodezyjnych posadowienia studni Di. W przypadku
znacznych rozbieżności skorygować przebieg wysokościowy kanałów kan. deszczowej.
W przypadku stwierdzenia braku drożności istniejącej kanalizacji należy udrożnić
poprzez wyczyszczenie bądź wykonanie nowego odpływu do kolektora ulicznego.
Celem odprowadzenia wód opadowych – drenażowych projektuje się sięgacz
kanalizacji deszczowej, który odprowadzać będzie wody do istniejącej kan. deszczowej.
Projektuje się rury PVC 160, 250 SN8.
Na kanalizacji deszczowej projektuje się studnie PVC425 z włazem teleskopowym kl.B12,5. Włączenie do istn. studni betonowej (Di) poprzez „In-situ”.
Strona nr 7
Wykopy wykonać mechanicznie i ręcznie. Dno wykopu wyrównać i wykonać podsypkę o
grub. ok. 15cm z piasku.
Przyłącze wykonać z rur dn 0,15 – PCV160 SN8 (lite) – odcinki D4–Da, B-Da, DIV – Di,
dn 0,25 – PCV250 SN8 (lite) – odcinek Di-Da. Zasypka wykonanej kanalizacji
deszczowej po sprawdzeniu rzędnych posadowienia, ręcznie do wys. ok. 30cm
piaskiem a następnie stopniowo mechanicznie z zagęszczeniem.
7.4 Uwagi końcowe.
Projektowane roboty wykonać wg rys. projektu przy zachowaniu „Warunków
technicznych…” oraz zasad BHP.
Przy wykonaniu robót ziemnych zabezpieczyć je i oznakować.
Przy zbliżeniach – skrzyżowaniach zabezpieczyć istn. rurociągi i przewody.
Dopuszcza się zmiany technologiczno – materiałowe tzw. zmiany nieistotne.
Wszystkie materiały muszą posiadać stosowne atesty lub świadectwa.
8
Obliczenia
Ilość wód opadowych pochodzących z dachu budynku odprowadzana do istn. kolektora
kd200
Q=qxΨxF
Q=130 l/s,ha x 0,8x (613/10000)=6,38l/s
Ilośc wód w ciagu 10min:
Q=6,38*10*60=3,82m3
Ilość wód opadowych w ciągu drenarskim (drenaż opaskowy)
Przy założonych warstwach filtracyjnych uśredniony współczynnik filtracji wynosi:
kf=200x10-3 cm/s=200x10-5
długości ciągów drenażowych: L1= 69,5, L2=68
dopływ jednostkowy drenu:
q=200x10-5x0,002=4x10-6 m3/s, mb
Q1,2= qxL=4x10-6x(69,5+68)=0,00055m3/s=1,98m3/h
Łączny przepływ wód opadowych:
Qw+Q1,2=6,38x3,6+1,98=24,95m3/h
Kolektor dn0,20 o spadku i=1% ma przepustowość: 34l/s =122m3/h
Istniejące kanały kanalizacji deszczowej są wystarczające.
Strona nr 8
