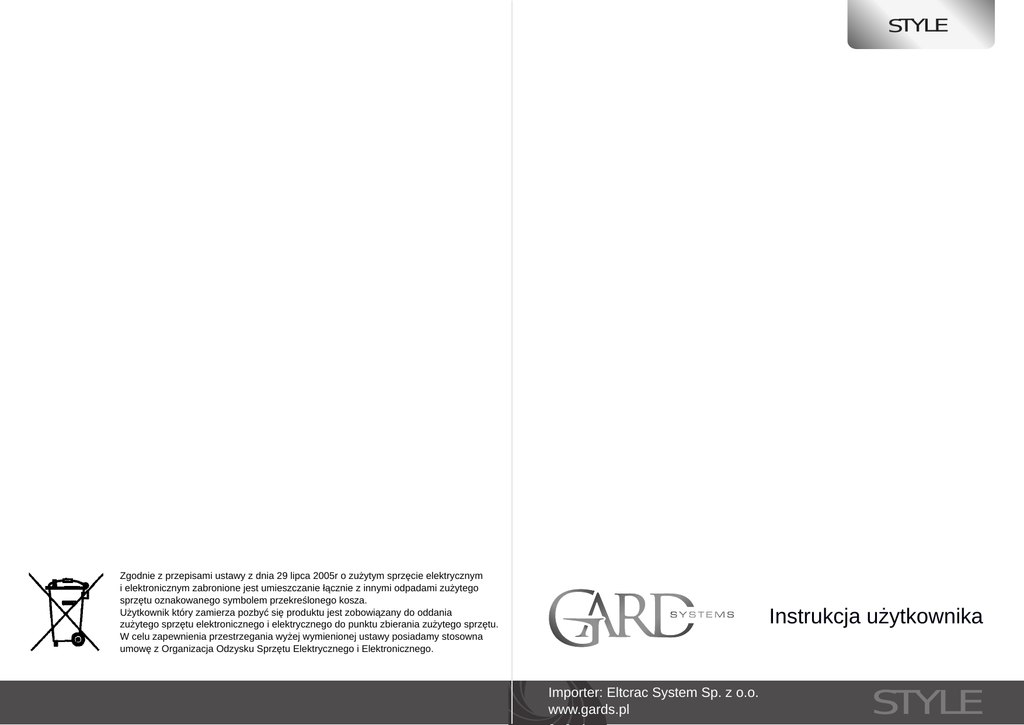

Instrukcja użytkownika
Importer: Eltcrac System Sp. z o.o.
www.gards.pl
STYLE
STYLE
Zawartość opakowania:
Monitor – 1 szt.
Uchwyt do mocowania na ścianie z wkrętami – 1 szt.
Zasilacz - 1 szt.
Przewód do podłączenia panelu zewnętrznego – 2 szt.
Przewód do podłączenia dodatkowego monitora – 1 szt.
Instrukcja użytkownika – 1 szt.
11
Charakterystyka urządzenia:
• Możliwość podłączenia do 2 monitorów,
1
7
• 2 panele zewnętrzne,
• OSD cyfrowa regulacja jasności, kontrastu i nasycenia barw ekranu
• 7- calowy ekran TFT
• 12 polifonicznych melodii dzwonka
• Obsługa otwierania drzwi
• Klawiatura sensoryczna
2
6
8
9
10
3
4
5
Elementy urządzenia:
Dane techniczne:
Wyświetlacz Matryca 7” TFT
Rozdzielczość 800x480 pikseli
Zasilanie 100-240V (50-60 Hz)
Zasilacz 14V, 1.0A
1. Wyświetlacz
2. Głośnik
3. Przycisk połącz/rozłącz / interkom / przełączenie wywołania / głośna łączność
4. Przycisk podglądu widoku z kamery panelu zewnętrznego / odłączenie mikrofonu
5. Przycisk otwierania drzwi
6. Przycisk Ok / wyciszenie dzwonienia / wyjście z menu
7. Mikrofon
8. Przycisk Menu
9. Przycisk ustawień w lewo
10 Przycisk ustawień w prawo
11 Wskaźnik zasilania
1
Zużycie energii 14 W
Połączenie z panelami drzwiowymi 4- przewodowe
Wymiary 210mm (szerokość) x 160mm (wysokość) x 22mm (grubość)
www.gards.pl
2
STYLE
OK
Instalacja:
A) Okablowanie
1. Połącz monitor z kamerami zgodnie ze schematem połączeń
2. Ostrożnie podłączaj przewody, zwróć uwagę by nie doszło do zwarcia
niezaizolowanych części przewodów
INT
CAMERA1 CAMERA2
Schemat połączeń
STYLE(MASTER)
PWR1
GND
AD1
VD1
KEY1
PWR2
GND
AD2
VD2
KEY2
DATA
AD-1
VD-1
GND
Zasilacz
~ 230В / +14В
Jeśli w systemie pracuje jedynie jeden monitor jego adres musi być ustawiony
na MASTER
Zasilanie monitora obliczone jest na podłączenie urządzeń o małej mocy (maksymalny pobór prądu nie może przekraczać 500 mA). Podłączenie kamer CCTV
lub paneli o większym poborze prądu wymaga zastosowania oddzielnego zasilacza.
3
CAMERA1 CAMERA2
OK
STYLE(SLAVE)
INT
C) Instalacja monitora
1. Przymocuj w dogodnym miejscu uchwyt montażowy za pomocą śrub i kołków
2. Ostrożnie umieść panel wewnętrzny w szynach uchwytu następnie przesuń go
delikatnie w dół tak by nastąpiło zablokowanie zaczepów.
UWAGA
W zależności od konfiguracji połączeń monitorów (Master lub Slave) należy
pamiętać o właściwym ustawieniu adresu w menu urządzenia.
Monitor główny (MASTER) – ustawić w menu MASTER (to monitor do którego
podłączone są kamery zewnętrzne i CCTV).
Drugi monitor (SLAVE) – ustawić w menu SLAVE (podłączamy go pod zaciski
monitora MASTER. On nie może mieć podłączonych innych urządzeń).
Door Panel
12V
GND
+V
B) Wysokość montażu
Zaleca się umieszczenie monitora na wysokości 140cm, a kamery zewnętrznej
na wysokości 150cm
Zalecane okablowanie:
W przypadku połączeń o długości do 30m zaleca się do wszystkich typów połączeń
stosować przewody cztero- lub sześciożyłowe o przekroju 0,75 mm². W przypadku
odległości większych niż 30m zaleca się stosowanie przewodu koncentrycznego
(np. RG69) do połączeń wideo a do pozostałych połączeń sygnałowych przewody
cztero- lub sześciożyłowe o przekroju 1,0 mm².
B
G
A
V
D/O
D/O
PWR1
GND
AD1
VD1
KEY1
PWR2
GND
AD2
VD2
KEY2
DATA
AD-1
VD-1
GND
GND
+V
Zasilacz
~ 230В / +14В
Lock
B
G
A
V
D/O
D/O
Door Panel
12V
Lock
Оznaczenia
GND- masa (czarny przewód)
AD - audio (niebieski przewód)
VD - wideo (żółty przewód)
PWR - zasilanie (czerwony przewód)
DATA - dane (zielony przewód)
KEY - sygnał otwarcia zamka
aktywny +12V (brąz. przewód)
Wejścia monitorów CAMERA2 i INT są uniwersalne. Można podłączyć do nich również kamery CCTV.
lub drugi monitor. Kamerę CCTV należy podłączyć pod zaciski VD - sygnał wideo i GND - masa.
Należy pamiętać o odpowiednim ustawieniu opcji w menu monitora.
Rys. 1 Schemat połączeń 2 monitorów STYLE z dwoma panelami zewnętrznymi
wraz z elektrozaczepami.
www.gards.pl
4
STYLE
Instrukcja użytkowania
1. Podejmowanie rozmowy
5. Otwieranie zamka podczas podglądu panelu.
Wywołanie z panelu zewnętrznego sygnalizowane jest przez monitory wewnętrzne
Aby aktywować rozmowę podczas podglądu panelu, zależy nacisnąć przycisk
wybranym sygnałem dźwiękowym, jednocześnie na wyświetlaczu pojawia się obraz
czas 2 sekund. Na ekranie pojawi się napis "PLEASE TALK". Teraz możemy porozmawiać
z kamery wywołującego panelu zewnętrznego. Na ekranie monitorów widoczny jest napis
z osobą stojącą przed panelem oraz otworzyć zamek krótkotrwale naciskając przycisk
na
"INTERNAL CALL" a w lewym górnym rogu ekranu pojawia się napis z numerem panela
z którego pochodzi wywołanie (DOOR1 lubu DOOR2).
Aby porozmawiać z dzwoniącą osobą naciśnij przycisk
przycisk
6. Przekierowanie rozmowy na drugi monitor
. Aby otworzyć zamek naciśnij
. Na ekranie monitora pojawi się napis "DOOR1 UNLOCK" lub "DOOR2
UNLOCK" Czas otwarcia elektrozaczepu wynosi 3 sekundy.
Podczas trwania rozmowy z panelem jest możliwość przeniesienia jej na drugi monitor.
Aby to uczynić, należy krótkotrwale nacisnąć przycisk
. W drugim monitorze będzie
słychać sygnał wyołania. Aby przyjąć rozmowę na drugim monitorze, należy nacisnąć
Aby zawiesić lub odrzucić połączenie należy nacisnąć przycisk
OK
. Jeżeli w systemie
przycisk
. Monitor z którego przełączaliśmy rozmowę automatycznie się wyłączy.
są podłączone dwa monitory, można przełączyć rozmowę na drugi monitor przytrzymując
przez dwie sekundy przycisk
OK
7. Połączenia interkomowe między monitorami.
Aby rozpocząć rozmowę między dwoma monitorami, należy krótkotrwale nacisnąć przycisk
2. Regulacja głośności rozmowy
na dowolnym z nich. Na drugim monitorze usłyszymy sygnał wywołania. Aby porozma-
Podczas trwania rozmowy z panelem, drugim monitorem lub nawiązując rozmowę w trybie
wiać z drugim monitorem należy na nim nacisnąć przycisk
głośnym, krótkotrwałe naciśnięcie przycisku
Jeżeli podczas rozmowy między dwoma monitorami pojawi się sygnał wywołania z panelu,
lub
umożliwa regulację głośności
.
danej rozmowy. Na ekranie widoczny będzie wskaźnik regulacji. Jeżeli potrzebujemy
połączenie interkomowe zostanie zawieszone a na ekranie monitora MASTER pojawi się
wyłączyć mikrofon, należy nacisnąć klawisz
obraz z panelu. Możemy otworzyć zamek lub odrzucić rozmowę.
na czas 2 sekund. Równocześnie na
ekranie pojawi się napis "MUTE". Kolejne przytrzymanie klawisza przez 2 sek. włączy
mikrofon.
8. Połączenie głośnomówiące z drugim monitorem.
Funkcja ta służy do transmisji dźwięku na drugi monitor w systemie. Aby ją uruchomić
3. Regulacja jaskrawości, kontrastu i nasycenia kolorów.
naciśnij i przytrzymaj przez 2 sek. przycisk
Regulację jaskrawości, kontrastu i nasycenia kolorów możemy przeprowadzać podczas
napis "BROADCAST REQUEST". Na drugim monitorze pojawi się napis "BROADCASTING"
rozmowy z panelem, podglądu obrazu z kamer, a także podczas przeglądania zapisanych
Teraz można ogłosić wiadomość. Aby zakończyć połączenie naciśnij przycisk
obrazów i sekwencji wideo. W dowolnym czasie należy nacisnąć i przytrzymać przycisk
Jeżeli podczas połączenia głośnomówiącego zadzwoni panel, połączenie zostanie przerwa-
lub
na czas 2 sek. Pojawi się menu regulacji jaskrawości. Ustawienia
dokonujemy tymi samymi przyciskami. Aby przejść do regulacji kontrastu i nasycenia kolorół
należy nacisnąć przycisk
. Na ekranie twojego monitora pojawi się
OK .
ne a na ekranie monitora MASTER pojawi się obraz z panela. Możemy otworzyć zamek lub
odrzucić rozmowę.
.
9. Podsłuch drugiego monitora.
4. Podgląd obrazów z paneli i kamer.
Jeżeli chcesz sprawdzić co się dzieje w pobliżu drugiego monitora, najpierw sprawdź czy
Aby podglądnąć obraz z panelu lub kamery, w trybie oczekiwania należy na krótko nacisnąć
uruchomiłeś w menu funkcję "BE LISTED" w obydwu monitorach. Podłuch uruchamiamy
przycisk
naciskając przycisk
. Aby przeglądać obrazy z innych źródel, należy kolejno naciskać klawisz
Aby zakończyć przeglądanie, naciśnij przycisk.
OK
Czas potrzebny do przełączenia
obrazów między poszczególnymi źródłami sygnału wynosi 2 sek.
5
przez 2 sek. Na pierwszym monitorze pojawi się napis
"LISTENING TO SLAVE" a na drugim "LISTENING". Ekrany obydwu monitorów wyłączą się
po ok 5 sek. Funkcja będzie uruchomiona prze 8 godzin.
www.gards.pl
6
Opis Menu monitora
Aby wejść do menu monitora, w trybie oczekiwania należy nacisnąć i przytrzymać
przycisk
STYLE
przez 2 sekundy.
CHIME TIME (czas dzwonka) może być ustawiony na następujące wartości (w sek.):
10 / 20 / 30 / 40 / 50 / 60
SYSTEM SETTINGS
CHIME VOLUME (głośność dzwonka) może być ustawiony w przedziałach:
CHIME TIME
10 S
01/02/03/04/05/06/07/08/09/10
CHIME VOLUME
4
NO DISTURB (nie przeszkadzać) funkcja ta wyłącza dzwonek. Możemy ją ustawić na
NO DISTURB
DISABLE
ENABLE (dzwonek wyłączony) lub DISABLE (dzwonek działa normalnie)
BE LISTENED
ENABLE
BE LISTENED (podsłuch) może być ustawiony na DISABLE - wtedy nie możemy realizo-
ADDRESS
MASTER
wać podsłuchu na drugim monitorze, lub ENABLED - podsłuch włączony.
ADDRESS (adres monitora) może być ustawiony na MASTER (główny) lub SLAVE
(dodatkowy) monitor.
NEXT MENU
DOOR1 RING TYPE (typ dzwonka panela 1) przydziela jeden z 12 dzwonków kiedy
wywołanie pochodzi a Panelu 1.
Menu ustawień składa się z dwóch ekranów. Aby przejść na drugi ekran należy
DOOR2 RING TYPE (typ dzwonka panela 2) przydziela jeden z 12 dzwonków kiedy
przemieścic kursor przyciskami
wywołanie pochodzi a Panelu 2.
nacisnąć przycisk
lub
do napisu NEXT MENU i
. Poniżej drugi ekran ustawień.
INTERCOM RING TYPE (typ dzwonka interkomu) przydziela jeden z 12 dzwonków kiedy
wywołanie pochodzi z interkomu.
PORT2 STATE (status wejścia 2) ustawia rodzaj urządzenia podłączonego do tego portu.
SYSTEM SETTINGS
Możemy wybrać: DOOR2 (panel2) / CCTV1 (kamera1 / CCTV2 (kamera2).
DOOR1 RING TYPE
2
PORT3 STATE (status wejścia 3) ustawia rodzaj urządzenia podłączonego do tego portu.
DOOR2 RING TYPE
1
Możemy wybrać: MONITOR (dodatkowy) / CCTV1 (kamera1 / CCTV2 (kamera2).
INTERCOM RING TYPE
2
RESTORE DEFAULT (ustawienia fabryczne) przywraca monitor do ustawień fabrycznych.
PORT2 STATE
DOOR2
PORT3 STATE
MONITOR
RESTORE DEFAULT
ENTER
Czasy systemowe:
PRE MENU
Czas podłuchu drugiego monitora - 8 godzin
Czas podglądu obrazu z paneli - 2 minuty
Można wrócić na pierwszy ekran ustawień, naciskając przysicki
tak, aby podświetlić napis PRE MENU i potwierdzić przyciskiem
Za pomocą przycisków
i
można przemieszczać się między funkcjami.
Następnie za pomocą przycisków
7
Maksymalny czas oczekiwania na odbiór z panelu - 1 minuta
.
Aby zmienić dane ustawienie, należy, podświetlając go, nacisnąć przycisk
dzamy wybór przyciskiem
Czas podglądu obrazu z kamer CCTV - 8 godzin
lub
lub
.
zmieniamy ustawienie i potwier-
. Wychodzimy z menu przyciskiem
Minimalny czas oczekiwania na odbiór rozmowy z panelu - 10 sek.
OK
www.gards.pl
8
Rozwiązywanie problemów
Ustawianie adresów monitorów
Przed rozpoczęciem użytkowania monitora należy prawidłowo ustawić jego adres.
Aby to wykonać, należy wejść w główne menu stawień przez naciśnięcie i przytrzymanie
przycisku
i przytrzymanie go przez 2 sek. Następnie przyciskami
lub
należy przejść do punktu menu ADDRESS i krótkotrwale nacisnąć klawisz
umożliwienia zmiany wartości funkcji. Następnie klawiszami
lub
w celu
wybieramy
MASTER - jeżeli w systemie jest tylko jeden monitor lub do niego podłączone są wszystkie
1) Brak zasilania (monitor nic nie wyświetla)
Sprawdź czy przewód zasilania jest podłączony właściwie do gniazda zasilania.
2) Zasilanie jest poprawnie podłączone, ale monitor nie wyświetla obrazu
Sprawdź poprawność połączenia między monitorem wewnętrznym, a panelem
zewnętrznym. Sprawdź biegunowość połączenia między kamerą panelu
zewnętrznego, a monitorem wewnętrznym.
3) Obraz wyświetlany na ekranie jest zbyt ciemny lub zbyt jasny
Dostosuj ustawienia jasności monitora (instrukcja użytkowania punkt 7).
4) Dźwięk dzwonka jest zbyt cichy
Dostosuj głośność urządzenia.
Instrukcja bezpieczeństwa
pozostałe urządzenia.
SLAVE - jeżeli jest to monitor dodatkowy. Do niego nie można podłączać żadnych innych
urządzeń.
Krótkotrwałym naciśnięciem przycisku
STYLE
potwierdzamy wybór.
Ustawienie powtarzamy dla wszystkich monitorów w systemie.
НАСТРОЙКИ
1. Nie instaluj w pobliżu takich urządzeń elektronicznych jak: komputery, telewizory,
wideo rejestrator ponieważ może to powodować zakłócenia w działaniu urządzenia.
2. Nie demontuj elementów urządzenia.
3. Nie dopuść aby monitor wewnętrzny miał bezpośredni kontakt z wodą, a panel
zewnętrzny pracował w warunkach bardzo dużej wilgotności.
4. Nie przeciążaj zasilającej urządzenie sieci elektrycznej.
5. Nie narażaj urządzenia na silne wstrząsy bądź upadek z wysokości, aby nie dopuścić
do uszkodzenia obwodów wewnętrznych lub obudowy urządzenia. Uszkodzenia takie
mogą spowodować nie działanie urządzenia.
6. Jeśli monitor nie będzie używany przez długi czas odłącz urządzenie od źródła
zasilania.
7. Nie dopuść aby urządzenie miało kontakt ze źródłem otwartego ognia (np. świeca).
8. Nie umieszczaj na urządzeniu obiektów wypełnionych wodą (np. akwarium).
9. Nie zakrywaj otworów wentylacyjnych urządzenia.
10. Zalecana przestrzeń sprzyjająca poprawnej wentylacji to 5 cm wokół urządzenia.
11. Urządzenie jest przeznaczone do pracy w warunkach klimatu umiarkowanego.
Nie używaj go w środowisku charakteryzującym się wysokim stopniem wilgotności,
występowaniem pyłów lub innych zanieczyszczeń.
12. Aby odłączyć urządzenie z sieci elektrycznej wyjmij wtyczkę z gniazda
umieszczonego na ścianie. Należy zapewnić łatwy dostęp do wtyczki ściennej.
13. Nie należy przechowywać urządzeń w warunkach skrajnie zimnych lub gorących
gdyż może to znacznie skrócić czas działania urządzenia lub spowodować jego
niewłaściwe działanie.
14. Do czyszczenia powierzchni urządzenia nie należy używać mocnych środków
czyszczących ani detergentów. Aby oczyścić powierzchnie urządzenia użyj wilgotnej
szmatki.
Gwarancja
Okres gwarancji wynosi 18 miesięcy od daty zakupu.
Gwarancja nie obejmuje uszkodzeń wynikłych z winy użytkownika.
Gwarancja nie obowiązuje w przypadku braku plomby umieszczonej
na tylnej obudowie urządzenia.
Długość pracy urządzenia zależy od warunków utrzymania i sposobu użytkowania.
9
www.gards.pl
10

Instrukcja użytkownika - sklep

Transkrypt

Podobne dokumenty
