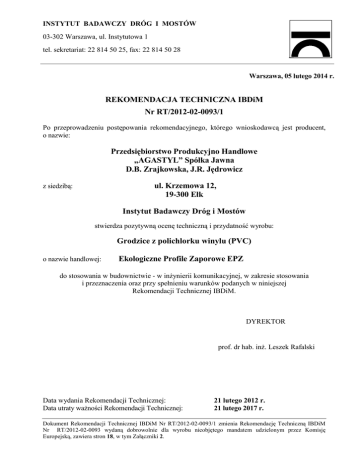

WZ Ó R - AGASTYL

INSTYTUT BADAWCZY DRÓG I MOSTÓW
03-302 Warszawa, ul. Instytutowa 1
tel. sekretariat: 22 814 50 25, fax: 22 814 50 28
Warszawa, 05 lutego 2014 r.
REKOMENDACJA TECHNICZNA IBDiM
Nr RT/2012-02-0093/1
Po przeprowadzeniu postępowania rekomendacyjnego, którego wnioskodawcą jest producent,
o nazwie:
Przedsiębiorstwo Produkcyjno Handlowe
„AGASTYL” Spółka Jawna
D.B. Zrajkowska, J.R. Jędrowicz
z siedzibą:
ul. Krzemowa 12,
19-300 Ełk
Instytut Badawczy Dróg i Mostów
stwierdza pozytywną ocenę techniczną i przydatność wyrobu:
Grodzice z polichlorku winylu (PVC)
o nazwie handlowej:
Ekologiczne Profile Zaporowe EPZ
do stosowania w budownictwie - w inżynierii komunikacyjnej, w zakresie stosowania
i przeznaczenia oraz przy spełnieniu warunków podanych w niniejszej
Rekomendacji Technicznej IBDiM.
DYREKTOR
prof. dr hab. inż. Leszek Rafalski
Data wydania Rekomendacji Technicznej:
Data utraty ważności Rekomendacji Technicznej:
21 lutego 2012 r.
21 lutego 2017 r.
Dokument Rekomendacji Technicznej IBDiM Nr RT/2012-02-0093/1 zmienia Rekomendację Techniczną IBDiM
Nr RT/2012-02-0093 wydaną dobrowolnie dla wyrobu nieobjętego mandatem udzielonym przez Komisję
Europejską, zawiera stron 18, w tym Załączniki 2.
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
1
Strona 2/18
CHARAKTER REKOMENDACJI TECHNICZNEJ
Rekomendacja Techniczna Nr RT/2012-02-0093/1 jest dokumentem wydanym dobrowolnie,
rekomendującym wyrób: Grodzice z polichlorku winylu (PVC), nieobjęty mandatem
udzielonym przez Komisję Europejską do stosowania w inżynierii komunikacyjnej w zakresie
określonym w punkcie 3.2 niniejszej rekomendacji.
2
NAZWA TECHNICZNA I NAZWA HANDLOWA ORAZ IDENTYFIKACJA
TECHNICZNA WYROBU
2.1
Nazwa techniczna i nazwa handlowa
Instytut Badawczy Dróg i Mostów określił następującą nazwę techniczną: Grodzice
z polichlorku winylu (PVC)
i nazwę handlową: Ekologiczne Profile Zaporowe (EPZ).
2.2
Określenie i adres wnioskodawcy
Wnioskodawcą jest producent o nazwie: PPH „AGASTYL” Spółka Jawna D.B. Zrajkowska,
J.R. Jędrowicz, z siedzibą: ul. Krzemowa 12, 19-300 Ełk.
2.3
Miejsce produkcji wyrobu
Wyrób jest produkowany w: PPH „AGASTYL” Spółka Jawna D.B. Zrajkowska,
J.R. Jędrowicz, z siedzibą: ul. Krzemowa 12, 19-300 Ełk.
2.4
Identyfikacja techniczna wyrobu
Przedmiotem Rekomendacji Technicznej są, stosowane w inżynierii komunikacyjnej, grodzice
z polichlorku winylu (PVC), o nazwie handlowej Ekologiczne Profile Zaporowe (EPZ).
Grodzice są produkowane w sześciu odmianach: EPZ-17 (rysunek Z1-1), EPZ-29 (rysunek
Z1-2), EPZ-29/7 (rysunek Z1-3), EPZ-25x21/9 (rysunek Z1-4), EPZ 25x21/7 (rysunek Z1-5)
i EPZ 25x12/6 (rysunek Z1-6). Masa 1 m odmiany EPZ-17 wynosi (2,6 ± 0,2) kg, odmiany
EPZ-29 wynosi (7,4 ± 0,7) kg, odmiany EPZ-29/7 wynosi (5,7 ± 0,6) kg, odmiany EPZ-25x21/9
wynosi (5,6 ± 0,6) kg, odmiany EPZ 25x21/7 wynosi (4,4 ± 0,2) kg, a masa odmiany EPZ
25x12/6 wynosi (3,2 ± 0,4) kg. Maksymalna długość Ekologicznych Profili Zaporowych (EPZ)
wynosi (10 ± 0,1) m. Parametry, zgodnie z informacją producenta, przekrojów poprzecznych
Ekologicznych Profili Zaporowych (EPZ) i ścianek o szerokości 1 m podano w tablicy Z-2.
Do łączenia Ekologicznych Profili Zaporowych (EPZ) odmian EPZ-17 i EPZ-29 w ściance
załamanej w planie służy łącznik kąta 90° (rysunek Z1-7 w przypadku odmiany EPZ-17
i rysunek Z1-8 w przypadku odmiany EPZ-29). Masa 1 mb łącznika kąta 90° odmiany EPZ-17
wynosi (0,6 ± 0,1) kg, a łącznika kąta 90° odmiany EPZ-29 wynosi (1,6 ± 0,2) kg.
Ekologiczne Profile zaporowe są produkowane w kolorze szarym lub innym, uzgodnionym
z zamawiającym.
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 3/18
3 PRZEZNACZENIE, ZAKRES I WARUNKI STOSOWANIA WYROBU
3.1
Przeznaczenie
Ekologiczne Profile Zaporowe (EPZ) są stosowane w inżynierii komunikacyjnej do:
osłon przeciwerozyjnych strefy brzegowej cieków wodnych i zbiorników wodnych,
przesłon ograniczających filtrację wody,
zabezpieczania wykopów,
ścianek szczelnych i oporowych małej wysokości lub ścianek o większej wysokości
wzmocnionych szkieletem konstrukcyjnym z innych materiałów, zapewniających sztywność,
jako elementy do kształtowania terenów zielonych.
3.2
Zakres stosowania
Instytut Badawczy Dróg i Mostów stwierdza przydatność wyrobu do stosowania w inżynierii
komunikacyjnej zgodnie z jego przeznaczeniem opisanym w punkcie 3.1 w zakresie:
3.2.1 dróg publicznych bez ograniczeń,
w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Transportu
i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych jakim powinny
odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz. 430 ze zm.) oraz
w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia 16 stycznia 2002 r.
w sprawie przepisów techniczno-budowlanych dotyczących autostrad płatnych (Dz. U. Nr 12,
poz. 116 ze zm.);
3.2.2 dróg wewnętrznych,
w rozumieniu przepisów ustawy z dnia 21 marca 1985 r. o drogach publicznych (Dz. U. Nr 14,
poz. 60; tekst jednolity);
3.2.3 drogowych obiektów inżynierskich bez ograniczeń,
w rozumieniu i zgodnie z warunkami określonymi w rozporządzeniu Ministra Transportu
i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych jakim powinny
odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. Nr 63, poz. 735 ze zm.);
3.2.4 kolejowych obiektów inżynieryjnych bez ograniczeń,
w obszarze wolnym od bezpośrednich oddziaływań dynamicznych w rozumieniu i zgodnie
z warunkami określonymi w rozporządzeniu Ministra Transportu i Gospodarki Morskiej z dnia
10 września 1998 r. w sprawie warunków technicznych, jakim powinny odpowiadać budowle
kolejowe i ich usytuowanie (Dz. U. Nr 151, poz. 987).
3.3
Warunki stosowania
Stosowanie Ekologicznych Profili Zaporowych (EPZ) oraz łączników może się odbywać tylko
na podstawie dokumentacji technicznej, opracowanej zgodnie z normami i przepisami, przez
osobę posiadającą stosowne uprawnienia budowlane oraz zatwierdzonej w obowiązującym
trybie.
Zabezpieczenia z zastosowaniem Ekologicznych Profili Zaporowych (EPZ) powinny być
wykonywane przez wyspecjalizowane firmy.
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 4/18
Wyrób należy stosować zgodnie z przeznaczeniem, zakresem i warunkami, które podano
w rekomendacji technicznej oraz w przepisach techniczno-budowlanych właściwych dla
poszczególnych rodzajów budowli w inżynierii komunikacyjnej. Przed zastosowaniem wyrobu
w sposób niezgodny z przepisami techniczno-budowlanymi należy uzyskać zgodę na odstępstwo
od tych przepisów w trybie określonym w art. 9 ustawy z dnia 7 lipca 1994 r. Prawo budowlane
(Dz. U. z 2006 r. Nr 156, poz. 1118 ze zm.).
4
WŁAŚCIWOŚCI UŻYTKOWE I TECHNICZE WYROBU
Właściwości użytkowe i techniczne wyrobu zestawiono w tablicy.
Tablica
Lp.
Właściwości
1
2
Jedn.
3
Wymagania
EPZ- EPZ- EPZ- EPZEPZEPZ17
29
29/7 25x21/9 25x21/7 25x12/6
4
5
6
7
8
9
Metody badań
wg
10
Materiał
1 Gęstość
2 Wytrzymałość wyznaczona
przy rozciąganiu
3 Moduł sprężystości
wyznaczony przy
rozciąganiu
4 Wytrzymałość wyznaczona
przy zginaniu
5 Moduł sprężystości
wyznaczony przy zginaniu
6 Temperatura mięknienia
wg Vicata
7 Udarność metodą
Charpy’ego
8 Odporność na starzenie –
spadek udarności
g/cm3
PN-EN ISO
1183-3:2003
(1,4 ± 0,15)
MPa
≥ 35
PN-EN ISO
527-2:1998
MPa
≥ 2600
MPa
≥ 60
MPa
PN-EN ISO
178:2011
≥ 2500
°C
PN-EN ISO
306:2006
PN-EN ISO
179-1:2010
PN-EN
513:2002
≥ 75
kJ/m2
≥ 25
%
≤ 30
Profile
9
Przekroje i wymiary profilu
10 Przekroje i wymiary
łącznika kąta 90°
11
Masa 1 mb profilu
12 Masa 1 mb łącznika kąta 90°
mm
wg rysunku nr
Z1-1 Z1-2 Z1-3
Z1-4
Z1-5
wg rysunku nr
Z1-6
mm
Z1-7 Z1-8
kg
kg
-
(2,6 ± (7,4 ± (5,7 ±
0,2) 0,7) 0,6)
(0,6 ± (1,6 ±
0,1) 0,2)
-
-
-
(5,6 ±
0,6)
(4,4 ±
0,5)
(3,2 ±
0,4)
-
-
-
badanie należy
wykonać
przyrządem
zapewniającym
dokładność
pomiaru 0,1 mm
badanie należy
wykonać przy
pomocy wagi o
dokładności
pomiaru 10 g
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 5/18
dalszy ciąg tablicy
1
2
3
4
5
6
7
8
9
10
Maksymalne odchylenie krawędzi od linii prostej
na odcinku 1 m nie może być większe niż 1 mm
badanie należy
Prostoliniowość
mm
wykonać
przyrządem
14 Maksymalne ugięcie
zapewniającym
profilu*)
mm ≤ 8,5 ≤ 2 ≤ 2,4 ≤ 0,2
≤ 0,5
≤ 1,5
dokładność
pomiaru 0,1 mm
*) Profil o długości 1,8 m, podeprzeć przegubowo na dwóch podporach o rozstawie 1,7 m, i obciążyć w środku
rozpiętości siłą skupioną 0,2 kN
13
5
BADANIA WYROBU
5.1
Wstępne badanie typu
Wstępne badanie typu wykonane przed wprowadzeniem wyrobu do obrotu potwierdza
wymagane właściwości użytkowe i techniczne.
Wstępne badanie typu obejmuje:
a)
gęstość - tablica, lp. 1, (dotyczy wymagania podstawowego: bezpieczeństwa konstrukcji);
b)
wytrzymałość wyznaczona przy rozciąganiu – tablica, lp. 2, (dotyczy wymagania
podstawowego: bezpieczeństwa konstrukcji);
c)
moduł sprężystości wyznaczony przy rozciąganiu - tablica, lp.3, (dotyczy wymagania
podstawowego: bezpieczeństwa konstrukcji);
d)
wytrzymałość wyznaczona przy zginaniu - tablica, lp. 4, (dotyczy wymagania
podstawowego: bezpieczeństwa konstrukcji);
e)
moduł sprężystości wyznaczony przy zginaniu - tablica, lp. 5, (dotyczy wymagania
podstawowego: bezpieczeństwa konstrukcji);
f)
temperatura mięknienia wg Vicata - tablica, lp.6, (dotyczy wymagania podstawowego:
bezpieczeństwa konstrukcji);
g)
udarność metodą Charpy’ego – tablica, lp. 7, (dotyczy wymagania podstawowego:
bezpieczeństwa konstrukcji);
h)
odporność na starzenie – spadek udarności – tablica, lp. 8, (dotyczy wymagania
podstawowego: bezpieczeństwa konstrukcji, bezpieczeństwa użytkowania);
i)
przekroje i wymiary profilu - tablica, lp. 9, (dotyczy wymagania podstawowego:
bezpieczeństwa konstrukcji);
j)
przekroje i wymiary łącznika kąta 90° – tablica, lp. 10, (dotyczy wymagania
podstawowego: bezpieczeństwo konstrukcji)
k)
masa 1 mb profilu - tablica, lp. 11, (dotyczy wymagania podstawowego: bezpieczeństwa
konstrukcji);
l)
masa 1 mb łącznika kąta 90° - tablica, lp. 12, (dotyczy wymagania podstawowego:
bezpieczeństwa konstrukcji);
m) prostoliniowość – tablica, lp. 13, (dotyczy wymagania podstawowego: bezpieczeństwa
konstrukcji);
n)
maksymalne ugięcie profilu o długości 1,8 m, podpartego przegubowo na dwóch
podporach o rozstawie 1,7 m, i obciążonego w środku rozpiętości siłą skupioną 0,2 kN –
tablica, lp. 14, (dotyczy wymagania podstawowego: bezpieczeństwa konstrukcji,
bezpieczeństwa użytkowania);
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 6/18
Wstępne badanie typu należy wykonać ponownie w sytuacji, gdy można poddać w wątpliwość
wyniki uprzednio wykonanych badań, w szczególności gdy dokonano: zmian konstrukcyjnych
wyrobów, zmiany surowców lub elementów składowych, istotnych zmian w technologii
produkcji lub zmiany warunków wytwarzania (np.: wymiana linii technologicznej, przeniesienie
zakładu produkcyjnego, itp.).
5.2
Zakładowa kontrola produkcji
Wyrób objęty niniejszą rekomendacją techniczną, powinien być produkowany zgodnie
z systemem zakładowej kontroli produkcji.
Producent
powinien
ustanowić,
udokumentować,
wdrożyć i utrzymywać system
zakładowej kontroli produkcji w celu zapewnienia, że wyrób wprowadzany do obrotu jest
zgodny z wymaganiami niniejszej rekomendacji technicznej i deklarowanymi wartościami.
System zakładowej kontroli produkcji powinien obejmować:
a)
procedury, instrukcje oraz specyfikacje techniczne i normy,
b)
opis techniczny wyrobu,
c)
regularne kontrole i badania surowców i materiałów,
d)
regularne kontrole i badania gotowego wyrobu,
e)
ocenę jakości gotowego wyrobu na podstawie wyników kontroli i badań.
Regularna kontrola i badania surowców i materiałów oraz gotowego wyrobu powinny być
dokumentowane poprzez zapisy w dokumentacji zakładowej kontroli produkcji. Producent
powinien prowadzić wykaz tej dokumentacji w tym stosowanych formularzy i prowadzonych
zapisów. Dokumentacja zakładowej kontroli produkcji powinna być aktualizowana w przypadku
wystąpienia zmian w wyrobie, procesie produkcji lub w systemie zakładowej kontroli produkcji.
W procedurach lub w instrukcjach powinien zostać udokumentowany sposób:
a)
nadzoru nad dokumentami i zapisami,
b)
kontroli i potwierdzania zgodności surowców i materiałów z ustalonymi wymaganiami,
c)
nadzoru nad procesem produkcyjnym oraz prowadzenia kontroli i badań w trakcie
wytwarzania i gotowego wyrobu,
d)
nadzoru nad urządzeniami i maszynami produkcyjnymi,
e)
nadzoru nad wyposażeniem do kontroli i badań wyrobu z zachowaniem spójności
pomiarowej,
f)
prowadzenia oceny zgodności wyrobu z wymaganiami niniejszej Rekomendacji
Technicznej,
g)
postępowania z wyrobem niezgodnym,
h)
postępowania ze zgłoszonymi reklamacjami dotyczącymi jakości gotowego wyrobu lub
surowców i materiałów,
i)
prowadzenia działań korygujących i zapobiegawczych,
j)
przeprowadzania audytów wewnętrznych i przeglądów zarządzania,
k)
szkolenia personelu.
System zarządzania jakością
stosowany
według
wymagań PN-EN ISO 9001:2009
i PN-EN ISO 9001:2009/AC:2009 może być uznany za system zakładowej kontroli produkcji,
jeżeli są również spełnione wymagania niniejszej Rekomendacji Technicznej.
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
5.3
Strona 7/18
Badania gotowych wyrobów
5.3.1 Program badań
Program badań gotowych wyrobów obejmuje:
a)
badania bieżące,
b)
badania uzupełniające.
5.3.2 Badania bieżące
Badania bieżące gotowych wyrobów obejmują:
a)
sprawdzenie przekrojów i wymiarów profilu – tablica, lp. 9,
b)
sprawdzenie przekrojów i wymiarów łącznika kąta 90° - tablica, lp. 10,
c)
sprawdzenie masy 1 mb profilu – tablica, lp. 11,
d)
sprawdzenie masy 1 mb łącznika kąta 90° – tablica, lp. 12,
e)
sprawdzenie prostoliniowości – tablica, lp. 13.
5.3.3 Badania uzupełniające
Badania uzupełniające obejmują:
a)
sprawdzenie gęstości – tablica, lp. 1,
b)
sprawdzenie wytrzymałości wyznaczonej przy rozciąganiu – tablica, lp. 2,
c)
sprawdzenie modułu sprężystości wyznaczonego przy rozciąganiu – tablica, lp. 3,
d)
sprawdzenie wytrzymałości wyznaczonej przy zginaniu – tablica, lp. 4,
e)
sprawdzenie modułu sprężystości wyznaczonego przy zginaniu – tablica, lp. 5,
f)
sprawdzenie temperatury mięknienia wg Vicata – tablica, lp. 6,
g)
sprawdzenie udarności metodą Charpy’ego – tablica, lp. 7,
h)
sprawdzenie odporność na starzenie – spadek udarności – tablica, lp. 8,
i)
sprawdzenie maksymalnego ugięcia profilu o długości 1,8 m, podpartego przegubowo na
dwóch podporach o rozstawie 1,7 m, i obciążonego w środku rozpiętości siłą skupioną
0,2 kN – tablica, lp. 14.
5.4
Pobieranie próbek do badań
Próbki do badań należy pobierać zgodnie z ustaleniami dokumentacji zakładowej kontroli
produkcji.
5.5
Częstotliwość badań
a)
Badania bieżące powinny być wykonywane dla każdej partii wyrobu zgodnie z planem
badań ustalonym w dokumentacji zakładowej kontroli produkcji, lecz nie rzadziej niż
1 badanie na 1000 mb Ekologicznych Profili Zaporowych (EPZ) i nie rzadziej niż raz na
tydzień. Badanie bieżące łącznika kąta 90° należy wykonywać nie rzadziej niż na 1000 mb
łącznika i nie rzadziej niż raz na tydzień. Wielkość partii wyrobu powinna zostać określona
w dokumentacji zakładowej kontroli produkcji.
Badania uzupełniające powinny być wykonywane nie rzadziej niż:
sprawdzenie gęstości – raz na rok;
sprawdzenie wytrzymałości wyznaczonej przy rozciąganiu – raz na rok;
sprawdzenie modułu sprężystości wyznaczonego przy rozciąganiu – raz na rok;
b)
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 8/18
sprawdzenie wytrzymałości wyznaczonej przy zginaniu – raz na rok;
sprawdzenie modułu sprężystości wyznaczonego przy zginaniu – raz na rok;
sprawdzenie temperatury mięknienia wg Vicata, (dotyczy wymagania podstawowego:
bezpieczeństwa konstrukcji) – raz na rok;
sprawdzenie udarności metodą Charpy’ego – raz na rok;
sprawdzenie odporność na starzenie – spadek udarności – raz na trzy lata;
sprawdzenie maksymalnego ugięcia profilu o długości 1,8 m, podpartego przegubowo
na dwóch podporach o rozstawie 1,7 m, i obciążonego w środku rozpiętości siłą
skupioną 0,2 kN – raz na trzy lata.
5.6
Ocena wyników badań
Wyrób należy uznać za zgodny z wymaganiami niniejszej Rekomendacji Technicznej IBDiM,
jeżeli wyniki wszystkich badań są pozytywne.
6
WYTYCZNE DOTYCZĄCE PAKOWANIA, TRANSPORTU I SKŁADOWANIA
ORAZ SZCZEGÓŁOWY SPOSÓB ZNAKOWANIA WYROBU
6.1
Wytyczne dotyczące pakowania, transportu i składowania
Ekologiczne Profile Zaporowe (EPZ) nie wymagają opakowania. Mogą być przygotowane do
przeładunku i transportu w spiętych wiązkach przygotowanych do transportu w sposób
zapewniających trwałość pakietu, zawierających identyczne elementy.
Elementy Ekologicznych Profili Zaporowych (EPZ) należy przechowywać w sposób
zabezpieczający je przed zniszczeniem lub uszkodzeniem, określony w instrukcji
przechowywania opracowanej przez producenta.
Elementy Ekologicznych Profili Zaporowych (EPZ) należy przewozić w sposób zabezpieczający
je przed zniszczeniem lub uszkodzeniem, określony w instrukcji transportowania, opracowanej
przez producenta, uwzględniającej wymagania przepisów obowiązujących w transporcie
drogowym i kolejowym przy przewożeniu tego typu wyrobów.
6.2
Szczegółowy sposób znakowania wyrobu
Do wyrobu producent dołącza informację zawierającą:
a)
określenie, siedzibę i adres producenta oraz adres zakładu produkującego wyrób
budowlany;
b)
identyfikację wyrobu zawierającą: nazwę techniczną, nazwę handlową, odmianę, według
specyfikacji technicznej;
c)
numer i rok wydania niniejszej Rekomendacji Technicznej IBDiM, z którą potwierdzono
zgodność wyrobu;
d)
inne dane, jeżeli wynika to ze specyfikacji technicznej;
w sposób umożliwiający zapoznanie się z nią przez stosującego ten wyrób.
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
7
Strona 9/18
WYKAZ DOKUMENTÓW WYKORZYSTANYCH W POSTĘPOWANIU
REKOMENDACYJNYM, W TYM WYKAZ RAPORTÓW Z BADAŃ WYROBU
Przy opracowaniu niniejszej Rekomendacji Technicznej wykorzystano:
7.1
Polskie Normy
a)
PN-EN 513:2002 Kształtowniki z niezmiękczonego poli(chlorku winylu) (PVC-U) do
produkcji okien i drzwi - Oznaczanie odporności na sztuczne starzenie klimatyczne
PN-EN ISO 178:2011/A1:2013-06E Tworzywa sztuczne - Oznaczanie właściwości przy
zginaniu (oryg.)
PN-EN ISO 179-1:2010 E Tworzywa sztuczne - Część 1: Oznaczanie udarności metodą
Charpy'ego - Część 1: Nieinstrumentalne badanie udarności
PN-EN ISO 306:2006 Tworzywa sztuczne - Tworzywa termoplastyczne - Oznaczanie
temperatury mięknienia metodą Vicata (VST)
PN-EN ISO 527-2:1998 Tworzywa sztuczne - Część 2: Oznaczanie właściwości
mechanicznych przy statycznym rozciąganiu - Warunki badań tworzyw sztucznych
przeznaczonych do prasowania, wtrysku i wytłaczania
PN-EN ISO 1183-3:2003 Tworzywa sztuczne – Część 3: Metody oznaczania gęstości
tworzyw sztucznych nieporowatych - Część 3: Metoda piknometru gazowego
b)
c)
d)
e)
f)
g)
7.2
PN-EN ISO 9001:2009; PN-EN ISO 9001:2009/AC:2009 Systemy zarządzania jakością Wymagania
Raporty z badań wyrobu
Wyniki badań mieszanki PVC na EPZ z dnia 26.11.2009 r. wykonanych przez PPHU
„Pro-Lab” Sp. z o.o., Laboratorium Tworzyw, Włocławek.
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 10/18
8
POUCZENIE
8.1
Rekomendacja Techniczna nie jest dokumentem upoważniającym do oznakowania wyrobu
budowlanego przed wprowadzeniem do obrotu.
Niniejsza Rekomendacja Techniczna IBDiM może być uchylona z inicjatywy własnej
jednostki aprobującej po przeprowadzeniu postępowania wyjaśniającego z udziałem
wnioskodawcy.
Niniejsza Rekomendacja Techniczna IBDiM nie narusza uprawnień wynikających z
ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz. U. z 2003 r. Nr
119, poz. 1117, ze zm.).
8.2
8.3
Załączniki: 2
Otrzymują:
1. Wnioskodawca o nazwie: Przedsiębiorstwo Produkcyjno Handlowe „AGASTYL” Spółka
Jawna, D.B. Zrajkowska, J.R. Jędrowicz, z siedzibą: ul. Krzemowa 12, 19-300 Ełk - 2 egz.
2. a/a Dział Normalizacji Instytutu Badawczego Dróg i Mostów, ul. Instytutowa 1,
03-302 Warszawa, tel.: 22 614 56 59, 22 39 00 414, fax: 22 675 41 27
- 1 egz.
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 11/18
ZAŁĄCZNIK NR 1
Rysunek Z1-1 - Ekologiczny Profil Zaporowy EPZ - 17 – przekrój i szczegóły
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 12/18
Rysunek Z1 - 2 - Ekologiczny Profil Zaporowy EPZ - 29 – przekrój i szczegóły
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 13/18
Rysunek Z1 - 3 - Ekologiczny Profil Zaporowy EPZ – 29/7 – przekrój i szczegóły
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 14/18
Rysunek Z1 - 4 - Ekologiczny Profil Zaporowy EPZ – 25x21/9 – przekrój i szczegóły
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 15/18
Rysunek Z1 - 5 - Ekologiczny Profil Zaporowy EPZ – 25x21/7 – przekrój i szczegóły
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 16/18
Rysunek Z1 - 6 - Ekologiczny Profil Zaporowy EPZ – 25x12/6 – przekrój i szczegóły
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 17/18
Rysunek Z1-7 - Łącznik kąta 90° Ekologicznego Profilu Zaporowego EPZ – 17
Rysunek Z1 – 8 - Łącznik kąta 90° Ekologicznego Profilu Zaporowego EPZ – 29
Rekomendacja Techniczna IBDiM Nr RT/2012-02-0093/1
Strona 18/18
ZAŁĄCZNIK NR 2
Parametry przekrojów poprzecznych Ekologicznych Profili Zaporowych (EPZ) i ścianek
o szerokości 1 m - zgodnie z informacją producenta, zawiera tablica Z-2.
Tablica Z-2
Parametry przekrojów poprzecznych
profili zaporowych i ścianek od
długości 1 m
profil
1 m ścianki
profil
1 m ścianki
1
2
3
4
5
Pole przekroju - A, cm
18,97
111,6
53,75
185,3
Wskaźnik wytrzymałości - W, cm3
26,35
155,0
127,5
439,78
Moment bezwładności przekroju J , cm4
133,1
782,8
1103,0
3803,0
EPZ-17
EPZ-29
dalszy ciąg tablicy Z-2
Parametry przekrojów poprzecznych
profili zaporowych i ścianek od
długości 1 m
profil
1 m ścianki
profil
1 m ścianki
1
6
7
8
9
Pole przekroju - A, cm
41,01
141,4
40,0
160,0
Wskaźnik wytrzymałości - W, cm3
116,30
400,9
247,97
991,86
Moment bezwładności przekroju J, cm4
941,80
3247,7
2802,01
11208,04
EPZ-29/7
EPZ-25x21/9
dalszy ciąg tablicy Z-2
Parametry przekrojów poprzecznych
profili zaporowych i ścianek od
długości 1 m
profil
1 m ścianki
profil
1 m ścianki
1
10
11
12
13
Pole przekroju - A, cm
32,07
128,28
23,0
92,0
Wskaźnik wytrzymałości - W, cm3
199,66
798,64
81,88
327,53
Moment bezwładności przekroju J, cm4
2256,17
9024,68
548,62
2194,48
EPZ-25x21/7
EPZ-25x12/6
