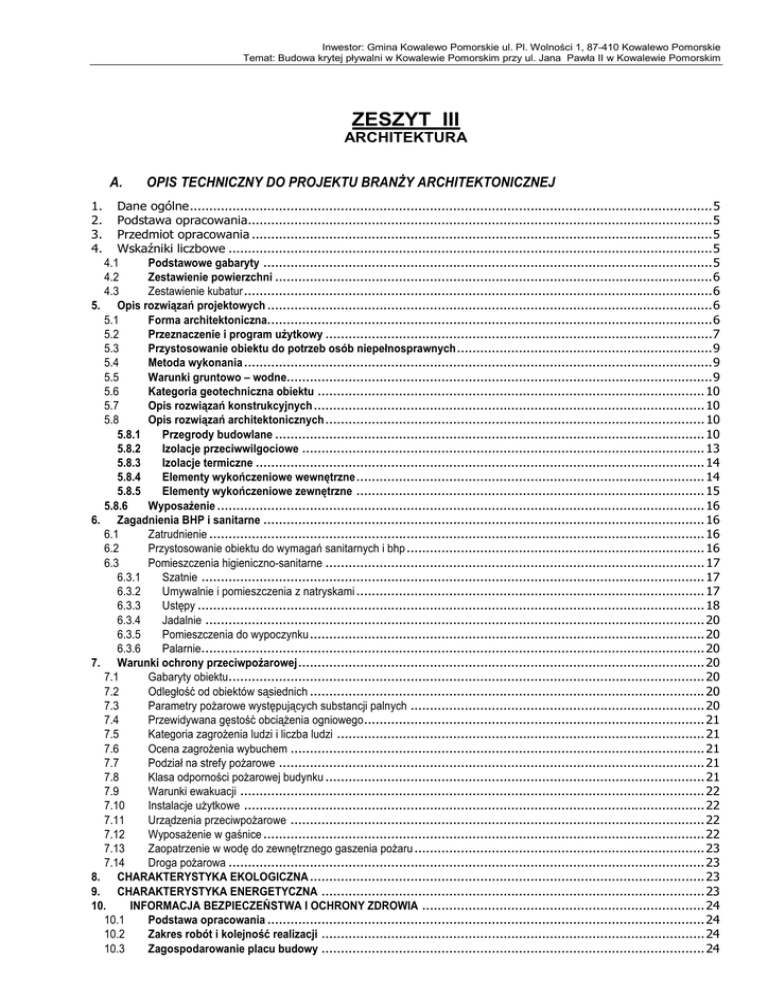

zeszyt iii - Kowalewo Pomorskie

Transkrypt

Inwestor: Gmina Kowalewo Pomorskie ul. Pl. Wolności 1, 87-410 Kowalewo Pomorskie
Temat: Budowa krytej pływalni w Kowalewie Pomorskim przy ul. Jana Pawła II w Kowalewie Pomorskim
ZESZYT III
ARCHITEKTURA
A.
1.
2.
3.
4.
OPIS TECHNICZNY DO PROJEKTU BRANśY ARCHITEKTONICZNEJ
Dane ogólne ....................................................................................................................................... 5
Podstawa opracowania........................................................................................................................ 5
Przedmiot opracowania ....................................................................................................................... 5
Wskaźniki liczbowe ............................................................................................................................. 5
4.1
Podstawowe gabaryty .................................................................................................................... 5
4.2
Zestawienie powierzchni ................................................................................................................. 6
4.3
Zestawienie kubatur ......................................................................................................................... 6
5. Opis rozwiązań projektowych ................................................................................................................... 6
5.1
Forma architektoniczna................................................................................................................... 6
5.2
Przeznaczenie i program uŜytkowy .................................................................................................... 7
5.3
Przystosowanie obiektu do potrzeb osób niepełnosprawnych .................................................................. 9
5.4
Metoda wykonania ......................................................................................................................... 9
5.5
Warunki gruntowo – wodne.............................................................................................................. 9
5.6
Kategoria geotechniczna obiektu .................................................................................................... 10
5.7
Opis rozwiązań konstrukcyjnych ..................................................................................................... 10
5.8
Opis rozwiązań architektonicznych .................................................................................................. 10
5.8.1
Przegrody budowlane ............................................................................................................... 10
5.8.2
Izolacje przeciwwilgociowe ........................................................................................................ 13
5.8.3
Izolacje termiczne .................................................................................................................... 14
5.8.4
Elementy wykończeniowe wewnętrzne .......................................................................................... 14
5.8.5
Elementy wykończeniowe zewnętrzne .......................................................................................... 15
5.8.6
WyposaŜenie .............................................................................................................................. 16
6. Zagadnienia BHP i sanitarne .................................................................................................................. 16
6.1
Zatrudnienie ................................................................................................................................ 16
6.2
Przystosowanie obiektu do wymagań sanitarnych i bhp ............................................................................. 16
6.3
Pomieszczenia higieniczno-sanitarne .................................................................................................. 17
6.3.1
Szatnie .................................................................................................................................. 17
6.3.2
Umywalnie i pomieszczenia z natryskami .......................................................................................... 17
6.3.3
Ustępy ................................................................................................................................... 18
6.3.4
Jadalnie ................................................................................................................................. 20
6.3.5
Pomieszczenia do wypoczynku ...................................................................................................... 20
6.3.6
Palarnie.................................................................................................................................. 20
7. Warunki ochrony przeciwpoŜarowej ......................................................................................................... 20
7.1
Gabaryty obiektu........................................................................................................................... 20
7.2
Odległość od obiektów sąsiednich ...................................................................................................... 20
7.3
Parametry poŜarowe występujących substancji palnych ............................................................................ 20
7.4
Przewidywana gęstość obciąŜenia ogniowego........................................................................................ 21
7.5
Kategoria zagroŜenia ludzi i liczba ludzi ............................................................................................... 21
7.6
Ocena zagroŜenia wybuchem ........................................................................................................... 21
7.7
Podział na strefy poŜarowe .............................................................................................................. 21
7.8
Klasa odporności poŜarowej budynku .................................................................................................. 21
7.9
Warunki ewakuacji ........................................................................................................................ 22
7.10
Instalacje uŜytkowe ....................................................................................................................... 22
7.11
Urządzenia przeciwpoŜarowe ........................................................................................................... 22
7.12
WyposaŜenie w gaśnice .................................................................................................................. 22
7.13
Zaopatrzenie w wodę do zewnętrznego gaszenia poŜaru ........................................................................... 23
7.14
Droga poŜarowa ........................................................................................................................... 23
8. CHARAKTERYSTYKA EKOLOGICZNA ...................................................................................................... 23
9. CHARAKTERYSTYKA ENERGETYCZNA ................................................................................................... 23
10.
INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA ......................................................................... 24
10.1
Podstawa opracowania ................................................................................................................. 24
10.2
Zakres robót i kolejność realizacji ................................................................................................... 24
10.3
Zagospodarowanie placu budowy ................................................................................................... 24
10.4
Roboty ziemne ............................................................................................................................ 25
10.5
Roboty budowlano-montaŜowe ....................................................................................................... 26
10.6
Roboty wykończeniowe ................................................................................................................ 27
10.7
Maszyny i urządzenia techniczne uŜytkowane na placu budowy ............................................................. 27
10.8
Wykaz istniejących elementów budowlanych podlegających adaptacji lub rozbiórce ................................... 28
10.9
Elementy zagospodarowania działki lub terenu mogące stwarzać zagroŜenie bezpieczeństwa i zdrowia ludzi ... 28
10.10 Przewidywane zagroŜenia podczas realizacji robót budowlanych ............................................................ 28
10.11 Sposób prowadzenia instruktaŜu pracowników .................................................................................. 29
10.12 Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonania robót
budowlanych w strefach szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie .................................................. 29
11.
UWAGI KOŃCOWE ........................................................................................................................... 32
SPIS ZAWARTOŚCI OPRACOWANIA .................................................................................................... 33
B.
RYSUNKI DO PROJEKTU BRANśY ARCHITEKTONICZNEJ
rys. nr 001
RZUT PIWNICY
skala 1:100
rys. nr 002
RZUT PARTERU
skala 1:100
rys. nr 003
RZUT DACHU
skala 1:100
rys. nr 004
PRZEKRÓJ A-A
skala 1:100
rys. nr 005
PRZEKRÓJ B-B
skala 1:100
rys. nr 006
PRZEKRÓJ C-C
skala 1:100
rys. nr 007
ELEWACJA PÓŁNOCNA-POŁUDNIOWA
skala 1:100
rys. nr 008
ELEWACJA WSCHODNIA-ZACHODNIA
skala 1:100
rys. nr 009
ZESTAWIENIE STOLARKI I ŚLUSARKI OKIENNEJ
skala 1:100
rys. nr 001
DETAL - NIECKI BASENU PŁYWACKIEGO
skala 1:50
rys. nr 002
DETAL - NIECKI BASENU DLA OS. NIEPŁYWAJĄCYCH
skala 1:50
rys. nr 003
DETAL – NIECKI BRODZIKA
skala 1:50
rys. nr 004
DETAL 1 – OBRÓBKI DACHU
skala 1:25
rys. nr 005
DETAL 2 – POŁACZENIE ŚLUSARKI
skala 1:25
rys. nr 006
DETAL 3 – ATTYKA
skala 1:25
rys. nr 007
DETAL 4 – OKŁADZINY DREWNIANEJ
skala 1:25
rys. nr 008
DETAL 5 – WPUST DACHOWY
skala 1:25
rys. nr 009
DETAL 6 – NOGOMYJKA
skala 1:25
rys. nr 010
DETAL 7 – KOŁOMYJKA
skala 1:25
rys. nr 001
POSADZKI – RZUT PIWNICY
skala 1:100
rys. nr 002
POSADZKI – RZUT PARTER
skala 1:100
rys. nr 003
SUFITY – RZUT PARTER
skala 1:100
rys. nr 004
KŁADY ŚCIAN HALLU
skala 1:50
rys. nr 005
KŁADY ŚCIAN – SAN. OGÓLNODOSTĘPNE
skala 1:50
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
e-mail [email protected]
Pracownia w Bydgoszczy
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
rys. nr 006
KŁADY ŚCIAN – WĘZEŁ SZATNIOWY DLA OS. NIEPEŁNOSPRAWNYCH
skala 1:50
rys. nr 007
KŁADY ŚCIAN – WĘZEŁ SZATNIOWY MĘSKI
skala 1:50
rys. nr 008
KŁADY ŚCIAN – WĘZEŁ SZATNIOWY DAMSKI
skala 1:50
rys. nr 009
KŁADY ŚCIAN – HALA BASENU
skala 1:50
rys. nr 010
KŁADY ŚCIAN – HALA BASENU
skala 1:50
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
OPIS TECHNICZNY
DO PROJEKTU WYKONAWCZEGO
BRANśY ARCHITEKTONICZNEJ
Budowa krytej pływalni w Kowalewie Pomorskim
przewidzianej do realizacji na działkach nr ewid. 255, 220/1, 254, 241, 239/1, 256/2, obręb 4
połoŜonych przy ul. Jana Pawła II
1.
Dane ogólne
Lokalizacja: ul. Jana Pawła II w Kowalewie Pomorskim; dz. nr ewid. 255, 220/1, 254, 241, 239/1, 256/2, obręb 4.
Obiekt:
Budowa krytej pływalni
Inwestor:
Gmina Kowalewo Pomorskie ul. Pl. Wolności 1, 87-410 Kowalewo Pomorskie
2.
Podstawa opracowania
•
Umowa o prace projektowe nr TIiGG.273.11.2011 z dnia 24 maja 2011roku
•
Specyfikacja istotnych warunków zamówienia nr TliGG.272.8.2011
•
Szczegółowy opis przedmiotu zamówienia.
•
Decyzja o warunkach zabudowy nr TIiGG 7331-2/2007 z dnia 21 lutego 2007 roku
•
Wizja lokalna w terenie.
•
Mapa sytuacyjno-wysokościowa. Geodezyjna inwentaryzacja powykonawcza Gimnazjum.
•
Uzgodnienia z Inwestorem.
•
Polskie Normy i przepisy budowlane.
3.
Przedmiot opracowania
Przedmiotem opracowania jest projekt krytej pływalni pomiędzy istniejącym budynkiem Szkoły Podstawowej oraz
Gimnazjum przewidzianej do realizacji na działce nr ewid. 255, 220/1, 254, 241, 239/1, 256/2, obręb 4, połoŜonej
przy ul. Jana Pawła II w Kowalewie Pomorskim.
Opracowanie zawiera część rysunkową i opisową.
4.
Wskaźniki liczbowe
4.1
Podstawowe gabaryty
•
szerokość budynku............................................................. 43,06m
•
długość budynku ................................................................ 45,01m
•
liczba kondygnacji …………………………………………….……..2
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
naziemna .................................................... .1
podziemna……………………………….……1
•
bezwzględny poziom 0,00 budynku ................................... .91,42 m n.p.m.
•
wysokość hali basenu od poziomu terenu .......................... 9,18m (wys. góry dźwigara)
4.2
Zestawienie powierzchni
Powierzchnia zabudowy................................................................................................................. 1.786,15 m2
Powierzchnia całkowita budynku:................................................................................................. 3.268,99m2
Powierzchnia netto:............................................................................................................ .3.061,75m2
Powierzchnia uŜytkowa podstawowa: ................................................................ 1.526,49m2
Powierzchnia uŜytkowa podst. piwnicy ...........................................................
00,00m2
Powierzchnia uŜytkowa podst. parteru ............................................................ 1.527,24m2
Powierzchnia usługowa: ...................................................................................... 1.522,41m2
Powierzchnia usługowa piwnicy ...................................................................... 1.459,66m2
Powierzchnia usługowa parteru ......................................................................
62,85m2
Powierzchnia ruchu: ............................................................................................
193,08m2
Powierzchnia ruchu piwnicy ............................................................................
46,10m2
Powierzchnia ruchu parteru ............................................................................
211,05 m2
4.3
Zestawienie kubatur
Objętość : ..................................................................................................................
5.
13.640,00m3
Opis rozwiązań projektowych
5.1
Forma architektoniczna
Projektuje się lokalizację przedmiotowej inwestycji na działkach o nr ewid. 255, 220/1, 254, 241, 239/1, 256/2, obręb
4, w Kowalewie Pomorskim przy ul. Jana Pawła II. Projektowany budynek wraz z otoczeniem oznaczono na planie
zagospodarowania terenu.
Projektowany budynek zlokalizowano we wschodniej części działki na wysokości Szkoły Podstawowej. Od strony
północnej zlokalizowano ciąg pieszo-jezdny z przyległym parkingiem na 28 stanowiska postojowe (w tym 2
przystosowane dla osób niepełnosprawnych). Od strony północnej zlokalizowano główne wejście do budynku oraz
doprowadzające do niego ciągi piesze wraz z zielenią towarzyszącą, miejscami na rowery i miejscem odpoczynku.
Od strony wschodniej i północnej zlokalizowano wejścia techniczne do kondygnacji piwnicznej. Stronę zachodnią
oraz wschodnią zagospodarowano jako tereny zieleni niskiej ze spadkiem w kierunku wschodnim. W części
południowej wyznaczony został teren rekreacji porośnięty trawą i drzewami.
Budynek krytej pływalni tworzy jedna zwarta bryła o podstawie kwadratu z wysunięciem od strony północnej. W
części hali basenu zaprojektowano przewyŜszenie. Dach (dźwigary) w kształcie litery „V”, ze spadkiem w kierunku
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
środka hali. Dźwigary konstrukcyjne od strony południowej i północnej wychodzą poza lico ściany, nadaje to
budynkowi ciekawą i dynamiczną formą architektoniczną o charakterze sportowym. Szczegóły przedstawiono w
części rysunkowej.
5.2
Przeznaczenie i program uŜytkowy
Projektowany budynek będzie pełnił funkcją krytej pływalni. Przewiduje się korzystanie z obiektu przez grupy
sportowe, w szczególności szkolne z istniejącej Szkoły Podstawowej i Gimnazjum. Ewentualnie obiekt będzie
uŜytkowany przez osoby z zewnątrz w czasie gdy w hali basenowej nie są prowadzone zajęcia.
Pływalnia zawiera 2 kondygnacje w tym: 1 podziemną pełniące funkcję podbasenia i pomieszczeń technicznych, 1
naziemną pełniące funkcję hali basenowej z węzłami szatniowo - sanitarnymi.
W piwnicy zlokalizowano pomieszczenia podbasenia z częścią techniczną obsługującą technologie basenową.
Wejście schodami wewnętrznymi z poziomu parteru, schodami terenowymi od strony południowej oraz od strony
wschodniej z poziomu terenu.
Na parterze zlokalizowano przestronny hall wejściowy z poczekalnią i miejscem na maszyny do sprzedaŜy Ŝywności
sztukowej i napojów, szatnię z miejscem na 120 sztuk odzieŜy wierzchniej wraz z obuwiem. W centralnej części hallu
przewiduje się miejsce do zmiany obuwia. W części wschodniej budynku wydzielono pomieszczenie kotłowni,
rozdzielni NN oraz wodomierza z dostępem od zewnątrz. Następnie kolejno w kierunku zachodnim klatka schodowa
do części podbasenia, pom. porządkowe, pom. biurowe dla dwóch osób, pom. socjalne z węzłem szatniowym, oraz
pom. sanitarne ogólnodostępne damskie,męskie i dla os. niepełnosprawnych. W części zachodniej pomieszczenia
ratowników i pierwszej pomocy, pom. kasowe, magazyn basenu, węzeł szatniowy męski do obsługi 60 osób oraz
węzeł szatniowy damski do obsługi 60 osób. Hala basenu usytuowana od strony południowej i wysokości od 4,00 m
do 6,97 m. Od strony północnej z wejściem hallu zlokalizowana została widownia dla 44 osób. Program hali
basenowej:
-basen pływacki 6 torowy: 25x12,5m, gł:1,35-1,8m
obciąŜenie uŜytkowe: 4osóby x 6 torów = 24 osoby
-basen dla osób niepływających : 12,5x8, gł:0,8m-1,10m obciąŜenie uŜytkowe:
25 osób
-brodzik: 6x7m, gł: 0,15-0,50m
10 osób
-wanna z hydromasaŜem: śr: 2,83m, gł: 0,94m
obciąŜenie uŜytkowe:
obciąŜenie uŜytkowe:
6 osób
Wymagania dotyczące niecki basenowej dla basenu pływackiego 6 torowego wg. przepisów FINA
(dot. tradycyjnej Ŝelbetowej z wykończeniem z ceramiki) :
- mała galeria dla osób z zewnątrz dla 44 osób
- przeznaczenie basenu treningi, pływanie rekreacyjne nauka pływania
- przelewy górne typu fińskiego
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
- niecka basenu musi uwzględniać montaŜ płyt kontaktowych do pomiaru czasu tak aby długość toru wynosiła 25m
długości przy pomiarze długości zgodnie z wytycznymi FR 2.2.
- gł. niecki 1,35 i max 1,80 m przy słupkach startowych FR 2.3.
- listwy wypoczynkowe szerokości 0,11 ma gł. min.1,2m. FR 2.4.2.
- słupki startowe o pow. 50x50 cm na wysokości 70 cm. FR 2.7.
- szerokość torów wewnętrznych 2m, szerokość torów zewnętrznych 2m + 0,25m na listwy wypoczynkowe FR 2.5.
- liny torowe na całej długości na całej długości w kolorach wg rys. FR 2.6.
- słupki startowe o wym.0,5x0,5 m, ponad powierzchnią wody na wys. 0,75 m nad pow. wody z oznaczeniami wg FR
2.7 -2.8.
- linki z chorągiewkami na wys. 1,8 m umieszczone 5m od obu końców basenu FR 2.9.
- oświetlenie oraz jego natęŜenie nie mniejsze niŜ 600 luksów FR 2.12.
- oznakowanie basenu wg rys. nr 010
- podnośnik dla osób niepełnosprawnych
Projektowane wyposaŜenie dla basenu dla osób niepływających:
- ławeczka z masaŜem wodnym
- sześciu-dyszowy masaŜ ścienny
- dwa masaŜe karku
- oświetlenie
- podnośnik dla osób niepełnosprawnych
Projektowane wyposaŜenie dla brodzika:
- zjeŜdŜalnia
- jeŜ wodny
- oświetlenie
Projektowane wanna z jacuzzi:
- dysze z hydromasaŜem
- oświetlenie
Na dachu budynku zlokalizowano urządzenia techniczne.
Przy rampie prowadzącej do podbasenia umiejscowiono zadaszenie jednostek zewnętrznych dla spręŜarkowej
pompy ciepła typu powietrze / woda. Zadaszenie w lekkiej konstrukcji stalowej (wg. projektu konstrukcyjnego)
obudowane blachą trapezową T35.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
Szczegółowe tabelaryczne zestawienia pomieszczeń poszczególnych kondygnacji przedstawiono w części
rysunkowej.
5.3
Przystosowanie obiektu do potrzeb osób niepełnosprawnych
Teren przed wejściem do budynku znajduje się na tym samym poziomie co wejścia do budynku.
Na poziomie parteru zaprojektowano wc dla niepełnosprawnych, wyposaŜone w ustęp oraz umywalkę dostosowane
do potrzeb osób niepełnosprawnych.
Barierka przy pom. kasowym przystosowana dla osób niepełnosprawnych.
Wydzielony węzeł szatniowy z pom. na przechowywanie wózków, wydzielona przebieralnią, kołomyjką oraz pom.
prysznicowo – sanitarnym przystosowany dla osób niepełnosprawnych.
Hala basenowa wyposaŜona w dwa podnośniki dla osób niepełnosprawnych.
5.4
Metoda wykonania
Budynek przewidziany jest do wykonania metodami tradycyjnymi.
5.5
Warunki gruntowo – wodne
W budowie geologicznej terenu na którym projektuje się omawiany obiekt budowlany, biorą udział osady
czwartorzędowe holoceńskie i plejstoceńskie.
Teren pokrywa warstwa holoceńskich utworów antropogenicznych – nasypów piaszczystych o miąŜszości od 0,4m do
0,7m. Pod nasypami zalega seria plejstoceńskich osadów akumulacji lodowcowej - glin zwałowych (morenowych). W
otworach A i B pod glinami, na głębokości odpowiednio 8,3m i 8,2m, nawiercono wodno-lodowcowe piaski.
Wodę gruntową stwierdzono w postaci słabych sączeń w glinach w strefie od ok. 1,5m do 3m. Woda występuje
równieŜ w warstwie piasków pod glinami i ma zwierciadło napięte. Nawiercono ją w otworach A i B na głębokości
odpowiednio 8,3m i 8,2m. Statyczne zwierciadło wody ustabilizowało się na głębokości 6,10m (otw. A) i 5,90m (otw. B)
tj. na rzędnej 85,34m npm.
Bezpośrednio po długotrwałych, intensywnych opadach wzrośnie intensywność sączeń i mogą one wystąpić na
mniejszej głębokości.
Grunty występujące w podłoŜu naleŜą zgodnie z normą PN-86/B-02480 do naturalnych rodzimych mineralnych i
nasypowych.
Ze szczegółowej charakterystyki wyłączono warstwę nasypów nie budowlanych ze względu na ich małą miąŜszość.
Grunty mineralne spoiste zalegające poniŜej nasypów naleŜą zgodnie z p. 1.4.6 normy PN-81/B-03020 do grupy
konsolidacyjnej B (grunty spoiste morenowe nie skonsolidowane)..
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
5.6
Kategoria geotechniczna obiektu
Na podstawie otrzymanych wyników rozpoznania geotechnicznego oraz uwzględniając charakterystykę konstrukcji
stwierdza się II kategorię geotechniczną dla realizacji całej zabudowy na omawianej działce.
5.7
Opis rozwiązań konstrukcyjnych
Obiekt projektuje się wykonać w technologii tradycyjnej o konstrukcji szkieletowej słupowo-płytowej, wylewanej na
mokro ze zbrojonego betonu oraz z wypełnieniami Ŝelbetowymi oraz murowanymi z gazobetonu klasy 600 oraz
zaizolowanych termicznie styropianem grubości 16cm, pokrytej tynkiem mineralnym. Ławy fundamentowe i
fundamenty – Ŝelbetowe.
•
piwniczne ściany nośne budynku projektuje się wykonać z bloczków z betonowych i jako ściany Ŝelbetowe
•
część nadziemna (oprócz Ŝelbetowych słupów i ścian grubości 24,00 cm) wypełnienia murowane z
gazobetonu klasy 600
•
posadowienie na fundamentach Ŝelbetowych
•
niecka basenu pływackiego na słupach Ŝelbetowych
•
niecka basenu dla os. niepł. oraz brodzik – płyta fundamentowa na gruncie
•
wanna z hydromasaŜem posadowiona na konstrukcji stalowej
•
całość spięta i usztywniona stropami Ŝelbetowymi monolitycznymi
•
dźwigary z drewna klejonego
5.8
Opis rozwiązań architektonicznych
5.8.1
Przegrody budowlane
A-Dach nad halą basenu:
•
Papa nawierzchniowa gr. 1,2cm
•
Papa podkładowa moc. Mechanicznie gr.0,5cm
•
wełna mineralna skalna z welonem szklanym 35kg/m3 gr.10,0 cm
•
wełna mineralna gr.15,0 cm
•
folia paroizolacyjna gr. 0,03 cm
•
blacha trapezowa T35 gr. 3,5 cm
•
2Xpłyta G-K lub płyta BFU gr. 2,5 cm
B-PlaŜa basenu:
•
Gres basenowy na kleju elastycznym gr. 1,2cm
•
Płynna folia uszczelniająca 0,4 cm
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
•
Szlichta cementowa gr. 8,0 cm
•
Folia PE gr. 0,03 cm
•
Styropian EPS gr. 10,0 cm
•
Płyta stropowa Ŝelbetowa gr. 15,0 cm
•
Impregnat do betonu z inhibitorem korozji 0,05 cm
C-Podłoga na gruncie - podbasenie:
•
Pos. Powłoka z Ŝywic poliuretanowych/ epoksydowych gr. 0,3 cm
•
Płyta Ŝelbetowa B25, ze zbrojeniem, zatarta na gładko gr. 15,0 cm
•
Folia PE 0,5 cm
•
Chudy beton B10 gr. 10,0cm
•
Zagęszczona podsypka piaskowa gr. 30,0 cm
•
Grunt rodzimy
C`-Podłoga na gruncie - hall:
•
Gres wg wykończenia pomieszczeń gr. 1,5 cm
•
Płyta Ŝelbetowa B25, ze zbrojeniem, zatarta na gładko gr. 15,0 cm
•
Folia PE 0,5 cm
•
Styropian EPS gr. 5,0 cm
•
Chudy beton B10 gr. 10,0 cm
•
Zagęszczona podsypka piaskowa gr. 30,0 cm
•
Grunt rodzimy
D-Niecka basenowa – baseny rekreacyjne:
•
Gres basenowy na kleju elastycznym gr. 1,2 cm
•
Izolacja basenowa, płynna folia uszczelniająca gr. 0,4 cm
•
Warstwa wyrównawcza gr. 1,0 cm
•
Płyta Ŝelbetowa gr. 30,0 cm
•
Folia PE 0,5 cm
•
Chudy beton B10 gr. 10,0 cm
•
Zagęszczona podsypka piaskowa 30,0 cm
•
Grunt rodzimy
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
E-Niecka basenowa – basen pływacki:
•
Gres basenowy na kleju elastycznym gr. 1,2 cm
•
Izolacja basenowa, płynna folia uszczelniająca gr. 0,4 cm
•
Warstwa wyrównawcza gr. 1,0 cm
•
F-Strop międzykondygnacyjny:
•
Wykończenie podłogi wg listy pomieszczeń gr. 1,5 cm
•
Szlichta cementowa gr. 6,0 cm
•
Folia PE 0,03 cm
•
Styropian ekstrudowany EPS gr. 12,0 cm
•
G-Stropodach na parterze:
•
Papa wierzchniego krycia gr. 1,2 cm
•
Papa podkładowa mocowana mechanicznie gr.0,5 cm
•
Wełna mineralna hydrofobizowana z mijającymi łączeniami gr. 25,0 cm
•
Folia paroizolacyjna systemowa PE gr. 0,03 cm
•
Płyta stropowa Ŝelbetowa gr. 15,0 cm
•
Sufit podwieszany
1-Ściana zewnętrzna:
•
Tynk mineralny cienkowarstwowy gr. 1,5 cm
•
Styropian gr. 16,0 cm
•
Bloczki z gazobetonu gr. 24,0 cm
•
Tynk cementowo-wapienny gr. 1,5 cm
2-Ściana zewnętrzna – część piwniczna:
•
Tynk cementowo wapienny gr. 1,5 cm
•
Ściana Ŝelbetowa gr. 24,0-30,0 cm
•
Dyspersja asfaltowa
•
Styropian ekstrudowany XPS gr. 10 cm (uwaga: ocieplenie 1 m poniŜej terenu w miejscach pod pow.
terenu)
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
•
Płytka klinkierowa nad poz. terenu
3-Ściana pod niecką – część piwniczna:
•
•
Ściana Ŝelbetowa gr. 24,0 cm
•
Dyspersja asfaltowa
4-Ściana wewnętrzna:
•
•
•
5-Ściana zewnętrzna – hala basenu:
•
Tynk cementowo-wapienny gr. 1,5 cm
•
•
•
StelaŜ stalowy
•
Pustka wentylacyjna
•
Płyta OSB gr. 2,0 cm
•
Deska elewacyjna gr. 2,0 cm
6-Attyka – nad parterem:
•
Papa nawierzchniowa (wywinięcie) gr. 1,2 cm
•
Papa podkładowa moc. mechanicznie gr.0,5cm
•
•
Bloczki silikatowe gr. 24,0 cm
•
•
Tynk mineralny cienkowarstwowy 1,5 cm
5.8.2
Izolacje przeciwwilgociowe
•
Posadzka na gruncie – 1 x folia PE
•
Izolacja pionowa fundamentów – 2 x dyspersja asfaltowa
•
Izolacja pozioma fundamentów – 1 x papa
•
Izolacja pionowa ścian fundamentowych – 2 x dyspersja asfaltowa
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
•
Izolacja pozioma ścian fundamentowych– 1 x papa
•
Izolacja pozioma posadzki w pomieszczeniach mokrych – folia PE grubości 0,2mm z wywinięciem na ścianę
na wysokość 15,0 cm (zgrzewana na stykach);
•
Paroizolacja stropodachu – folia PE
•
Pokrycie stropodachu – 2x Papa
•
Dach nad basenem folia paroizolacyjna
•
Pokrycie dachu nad basenem– 2xPapa
5.8.3
Izolacje termiczne
•
Dach – wełna mineralna gr. 25,0 cm
•
Ściany – styropian gr. 16,0 cm
•
Stropodach – twarde płyty wełny mineralnej hydrofobizowanej o gęstości 130kg/m3
•
Strop pomiędzy kondygnacjami - styropian XPS – 12,0 cm
5.8.4
•
Elementy wykończeniowe wewnętrzne
Ściany i stropy:
Ściany korytarzy - tynki cementowo–wapienne kat. II szpachlowane jednokrotnie gładzią gipsową
malowane farbą akrylową (ASC1.019). Kolorystyka wg projektu wnętrz.
Ściany w pomieszczeniach higieniczno sanitarnych – gres nieszkliwiony (ASC1.006, ASC 1.007, ASC
1.008, ASC 1.009,) do wysokości 2,7 m, zmywalne i odporne na działanie wilgoci, malowane (ASC
ASC 1.003,) kolorystyka wg proj. wnętrz,
Ściany w pom. porządkowych – fartuchy z płytek ceramicznych (AP 1.001) do wysokości 2,1 m,
zmywalne i odporne na działanie wilgoci, malowane (ASC 1.019)
Ściany w pom. kwasu i podchlorynu – powłoka chemoodporna (AP1.013)
Hala basenu - płytki ceramiczne (ASC1.010 – ASC1.014) do wysokości min 2,25 m, malowania (ASC
1.001) kolorystyka oraz rozmieszczenie wg proj. wnętrz.
Posadzki
Hall, korytarze, sanitariaty, węzły szatniowe, pom. szatniowe, pokoje biurowe, pom .magazynowe –
gres nieszkliwiony, (AP1.001 – AP1.004) antypoślizgowość R10, twardość 8 w skali Mosha,
mrozoodporne, wytrzymałość na zginanie - min. 45 N/mm², odporne na plamienie, wym. 30x30,
30x60 cm oraz 60x60cm, kolorystyka oraz rozmieszczenie wg proj. wnętrz.
Hala basenu - płytki ceramiczne basenowe, (AP1.005 – AP1.012), antypoślizgowość R11, wym.
12,5x25cm, kolorystyka oraz rozmieszczenie wg proj. wnętrz,
Pomieszczenia higieniczno sanitarne, biurowe – gres nieszkliwiony, (AP1.002 – AP1.004)
antypoślizgowość R10, twardość 8 w skali Mosha, mrozoodporne, wytrzymałość na zginanie - min.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
45 N/mm², odporne na plamienie, wym. 30x60 oraz 60x60cm, kolorystyka oraz rozmieszczenie wg
proj. wnętrz.
Pom. techniczne – posadzki epoksydowe, (AP1.013).
•
Sufity podwieszane
Hala basenu – sufit podwieszony z płyt włóknisto – cementowych o podwyŜszonej odporności na
wilgoć (ASU1.003), grubość 12,5 m, szerokość: 1200 mm, klasa reakcji na ogień: A2-s1,d0
Hall, korytarze – sufit podwieszony z płyt modułowych perforowanych, wym. 120x200cm,
mocowanych mechanicznie do stropu na ruszcie ukrytym, (ASU1.001, ASU 1.002), malowane farbą
akrylową w kolorze białym, rozmieszczenie wg proj. wnętrz.
Pomieszczenia higieniczno – sanitarne, węzły szatniowe, biura, pomieszczenia techniczne – sufity
podwieszane kasetonowe mocowane mechanicznie do stropu konstrukcyjnego na wieszakach z
prętów stalowych ocynkowanych o regulowanej wysokości podwieszenia (ASU 1.004). Sufit o
podziale modułowym w kolorze białym, modułowe 60x60cm z płyt mineralnych; w pomieszczeniach
higieniczno-sanitarnych – modułowe lub pełne z płyt g-k o odporności na wilgoć względną 100%.
•
Parapety wewnętrzne – konglomerat
•
Drzwi
Drzwi do pom. szatniowych, biurowych, usługowych – drewniane, skrzydło z płyty otworowej, płaskie,
lakierowane z ościeŜnicą drewnianą.
Drzwi na hali basenu – aluminiowe, przeszklone
Drzwi do pom. technicznych na kondygnacjach podziemnych– stalowe lub aluminiowe, malowane
proszkowo, pełne.
5.8.5
•
Elementy wykończeniowe zewnętrzne
Ściany
Tynk mineralny malowany farbą silikatową lub silikonową (A. 1.013).
Blacha stalowa (A 1.007), deska elewacyjna (A 1.012), płytka klinkierowa (A 1.014).
Szczegółowe rysunki elementów wykończenia elewacji w części rysunkowej.
•
Okna
Skrzydła okienne i ościeŜnice z profili aluminiowych ( max k=1,8W/m2k), szyby zespolone o
współczynniku k= 1,1W/m2k) (A 1.009). System elewacyjny z tworzywa (A 1.008).
•
Drzwi
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
Drzwi wejściowe główne – przeszklone dwuskrzydłowe z ościeŜnicą aluminiową (A 1.009).
Drzwi zewnętrzne dodatkowe – przeszklone dwuskrzydłowe rozwierane z ościeŜnicą aluminiową (A
1.009).
•
Opierzenia dachu na dźwigarach blachy cynkowo - tytanowej (A 1.011).
5.8.6
WyposaŜenie
Pomieszczenia w projektowanym budynku zostały wyposaŜone w meble biurowe oraz sprzęt biurowy zgodnie z
wytycznymi inwestora. Hala basenu została wyposaŜona w niezbędny sprzęt do pełnego funkcjonowania zgodnie z
celem jakiemu ma słuŜyć. Szczegółowa lista sprzętów oraz urządzeń znajduje się w Kartach technologicznych
poszczególnych pomieszczeń (załącznik Nr 1,2,3 do opisu technicznego).
6.
Zagadnienia BHP i sanitarne
6.1
Zatrudnienie
W projektowanej pływalni przewiduje się zatrudnienie 12 osób:
Rodzaj zatrudnienia
1 zmiana
2 zmiana
razem
szatnia
1
1
2
pom. porządkowe
1
1
2
kasa
1
1
2
pom. biurowe
2
0
2
pom. ratowników
2
2
4
razem
12
- nazwa pomieszczenia
Inwestor nie przewiduje zatrudnienia osób niepełnosprawnych.
6.2
Przystosowanie obiektu do wymagań sanitarnych i bhp
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
Wszystkie pomieszczenia przeznaczone na pobyt ludzi spełniają wymogi doświetlenia pomieszczeń. Zespoły
szatniowe, ratownicze, hala basenu oraz pom. socjalne wykończone płytkami ceramicznymi antypoślizgowymi.
6.3
Pomieszczenia higieniczno-sanitarne
6.3.1
Szatnie
W projektowanym budynku przewiduje się wydzielone pomieszczenie szatni na odzieŜ wierzchnią i na obuwie brudne
w części Halu wejściowego (120 miejsc wieszakowych). Dodatkowo w części socjalnej szatnie dla pracowników z
szafkami (szt.9) na odzieŜ wierzchnią i z przebieralnią. W pomieszczeniach ratowników przewidziane zostało
pomieszczenie szatniowe tylko dla ratowników z szafkami(szt.6) i zapleczem prysznicowo-sanitarnym.
W części ogólnodostępnej wydzielony został węzeł szatniowy dla osób niepełnosprawnych,osób pełnosprawnych
męskich i damskich.
Węzeł szatniowy dla osób niepełnosprawnych z szafkami (szt.8) z pom. magazynowym na wózki, przebieralnią i pom.
prysznicowo – sanitarnym.
Węzeł szatniowy męski z szafkami (szt.30 podwójnych) z dwoma przebieralniami i pom. prysznicowo-sanitarnym.
Węzeł szatniowy damski z szafkami (szt.30 podwójnych) z dwoma przebieralniami i pom. prysznicowo-sanitarnym
6.3.2
Umywalnie i pomieszczenia z natryskami
W pomieszczeniach wc ogólnodostępnych projektuje się przedsionki izolacyjne z umywalkami. Na kaŜdych
trzydziestu męŜczyzn lub na kaŜde dwadzieścia kobiet jednocześnie przebywających w części ogólnodostępnej
powinna przypadać co najmniej jedna umywalka.
Zestawienie wymaganych i projektowanych umywalek względem liczby osób przebywających w części
ogólnodostępnej przedstawia poniŜsza tabela:
POZIOM
UMYWALKI
WYMAGANE
PROJEKTOWANE
PARTER
4
5
RAZEM
2K + 1M+1NP
2K + 2M +1NP
K – damskie, M – męskie, NP – dla niepełnosprawnych
Zestawienie wymaganych i projektowanych umywalek względem liczby osób zatrudnionych przedstawia poniŜsza
tabela:
POZIOM
UMYWALKI
WYMAGANE
PROJEKTOWANE
PARTER
2
2
RAZEM
2KM
2KM
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
Zestawienie wymaganych i projektowanych umywalek względem liczby osób korzystających z węzła szatniowego dla
osób niepełnosprawnych przedstawia poniŜsza tabela:
POZIOM
UMYWALKI
WYMAGANE
PROJEKTOWANE
PARTER
1
1
RAZEM
1NP
1NP
Zestawienie wymaganych i projektowanych umywalek względem liczby osób korzystających z węzła szatniowego
męskiego i damskiego przedstawia poniŜsza tabela:
POZIOM
UMYWALKI
WYMAGANE
PROJEKTOWANE
PARTER
6
6
RAZEM
3K+3M
3K+3M
Zestawienie wymaganych i projektowanych natrysków względem liczby osób korzystających z węzła szatniowego
męskiego i damskiego przedstawia poniŜsza tabela:
POZIOM
NATRYSKI
WYMAGANE
PROJEKTOWANE
PARTER
8K+8M+1NP
8K+8M+1NP
RAZEM
8K+8M+1NP
8K+8M+1NP
Zestawienie wymaganych i projektowanych natrysków względem liczby osób zatrudnionych korzystających z pom.
sanitarnrgo i szatniowego męskiego i damskiego przedstawia poniŜsza tabela:
POZIOM
NATRYSKI
WYMAGANE
PROJEKTOWANE
PARTER
1KM
1KM
RAZEM
1KM
1KM
6.3.3
Ustępy
Według wymagań na kaŜdych trzydziestu męŜczyzn powinna przypadać co najmniej jedna miska ustępowa i jeden
pisuar. Na kaŜde dwadzieścia kobiet zatrudnionych na jednej zmianie powinna przypadać jedna miska ustępowa.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
W pomieszczeniach ustępów naleŜy zapewnić wymianę powietrza w ilości nie mniejszej niŜ 50m3 na godzinę na 1
miskę ustępową i 25m3 na 1 pisuar.
W pomieszczeniach higieniczno-sanitarnych ogólnodostępnych projektuje się wydzielone ustępy w liczbie:
POZIOM
MISKI USTĘPOWE
WYMAGANE
PROJEKTOWANE
PARTER
3
3
RAZEM
2K + 1M
2K + 1M
W pomieszczeniach higieniczno-sanitarnych dla pracowników projektuje się wydzielone ustępy w liczbie:
POZIOM
MISKI USTĘPOWE
WYMAGANE
PROJEKTOWANE
PARTER
2
2
RAZEM
1KM + 1KM
1KM + 1KM
W węźle szatniowym dla os. niepełnosprawnych projektuje się wydzielone ustępy w liczbie:
POZIOM
MISKI USTĘPOWE
WYMAGANE
PROJEKTOWANE
PARTER
1
1
RAZEM
1NP
1NP
W węźle szatniowym męskim i damskim projektuje się wydzielone ustępy w liczbie:
POZIOM
MISKI USTĘPOWE
WYMAGANE
PROJEKTOWANE
PARTER
3
3
RAZEM
2K+1M
2K+1M
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
6.3.4
Jadalnie
W projektowanym budynku projektuje się pom. socjalne do spoŜywania posiłków i przygotowania napojów dla
pracowników obsługi pływalni.
6.3.5
Pomieszczenia do wypoczynku
W projektowanym budynku nie projektuje się pom. do wypoczynku.
6.3.6
Palarnie
W projektowanym budynku nie projektuje się palarni.
7.
Warunki ochrony przeciwpoŜarowej
7.1
Gabaryty obiektu
•
szerokość budynku............................................................. 43,06m
•
długość budynku ................................................................ 45,01m
•
liczba kondygnacji .............................................................. 2
naziemna…………………………..……...1
podziemna………………………..…….....1
•
bezwzględny poziom 0,00 budynku ................................... 91,42 m n.p.m.
•
wysokość budynku od poziomu terenu .............................. 9,18m (wys. góry dźwigara)
7.2
Odległość od obiektów sąsiednich
W bezpośrednim otoczeniu planowanego przedsięwzięcia znajdują się:
od strony zachodniej – budynek Szkoły Podstawowej
– w odległości od 10,5m
od strony północnej – budynki mieszkalne jednorodzinne
od wschodu – łącznik między Gimnazjum i halą sportową
od południowej – garaŜe murowane i blaszane
Odległość od granic działek sąsiednich:
od strony zachodniej – dz. nr ewid. 256/2
– 15m
od strony północnej – dz. nr ewid. 240
– 41m
od wschodu – dz. nr ewid. 220/1
– 102m
od południowej –dz. nr ewid. 298
– 32m
7.3
Parametry poŜarowe występujących substancji palnych
Nie stwierdzono.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
7.4
Przewidywana gęstość obciąŜenia ogniowego
Gęstość obciąŜenia ogniowego wyniesie:
•
7.5
We wszystkich pom. strefy PM – do 500 MJ/m2
Kategoria zagroŜenia ludzi i liczba ludzi
•
Pom. uŜytkowe, ruchu , hala basenu, podbasenie – kategoria ZL I
•
Pomieszczenia pomocnicze parter (pom. wodomierza, wentylatorownia ) – kategoria PM
•
Pomieszczenia magazynowe, techniczne piwnica – kategoria PM
Przewiduje się zatrudnienie około 12 osób. Zakłada się, Ŝe na hali basenowej będzie jednocześnie ponad 50 osób.
(maksymalne obciąŜenie 60 osób)
7.6
Ocena zagroŜenia wybuchem
Nie stwierdza się.
7.7
Podział na strefy poŜarowe
STREFA I – Hala basenu,strefa szatniowa,i administracyjna, podbasenie. Parter,( piwnica )– ZL I…….........….
……………………………………………………………………………………………………………………ok. 2.758,28m2
STREFA II – Pom. techniczne. Parter, piwnica– PM Q<500MJ/m2 ............................................ ..……..ok. 245,01m2
STREFA III – Pom. wentylatorowni. Piwnica - PM Q<500MJ/m2 ................................................ …..…..ok. 125,00m2
7.8
Klasa odporności poŜarowej budynku
Budynek niski (N). Pomieszczenia budynku w poszczególnych strefach poŜarowych zostaną wykonane w klasie
odporności poŜarowej C:
Elementy budynku spełnią następujące wymagania:
•
główne elementy konstrukcyjne - w klasie odporności ogniowej R 60,
•
konstrukcja dachu R15,
•
stropy - w klasie odporności ogniowej REI 60,
•
ściana zewnętrzna EI 30,
•
ściana wewnętrzna EI 15,
•
Przekrycie dachu RE 15,
Ściany oddzielenia przeciwpoŜarowego wydzielające strefy, oraz konstrukcja wspierająca te ściany wykonane
zostaną w klasie odporności ogniowej REI 120. Drzwi znajdujące się w tych ścianach w klasie odporności ogniowej
EI 60.
Ściany stanowiące obudowę poziomych dróg ewakuacyjnych wykonane będą o odporności ogniowej EI 15.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
Wszystkie przejścia przewodów instalacyjnych przez ściany i stropy oddzieleń poŜarowych będą miały odporność
ogniową EI 60.
Ściany stanowiące obudowę poziomych dróg ewakuacyjnych wykonane będą o odporności ogniowej EI 15.
7.9
Warunki ewakuacji
W budynku spełnione zostaną wymagania z zakresu ewakuacji:
•
nie będzie przekroczona długość przejścia ewakuacyjnego, która dla części hali basenu i
pom.uŜytkowych wynosi 40 m, dla części produkcyjno i magazynowych 100 m.
•
nie będzie przekroczona długość dojścia ewakuacyjnego, która wynosi 40 m dla części hali basenu
i pom.uŜytkowych, dla części produkcyjno i magazynowych 100 m.
•
szerokości wyjść ewakuacyjnych i dróg ewakuacyjnych zaprojektowano o wymiarach
wystarczających do ewakuacji ilości osób mogących przebywać jednocześnie w budynku.
W budynku zastosowano oświetlenie awaryjne.
Z budynku w strefie odporności ogniowej ZL I – ( I ) prowadzi sześć bezpośrednich wyjść na zewnątrz.
Z budynku w strefie odporności ogniowej PM - ( II ) prowadzią trzy bezpośrednie wyjście na zewnątrz.
Z budynku w strefie odporności ogniowej PM - ( III ) prowadzi jedno pośrednie wyjście na zewnątrz.
7.10 Instalacje uŜytkowe
Budynek wyposaŜony będzie w instalację odgromową, wentylacyjną, klimatyzacyjną, wody i kanalizacji, centralnego
ogrzewania oraz instalację elektryczną i niskoprądową.
Przepusty instalacyjne w elementach oddzielenia poŜarowego powinny mieć klasę odporności ogniowej EI
wymaganą dla tych elementów - przejścia w ścianach p.poŜ. zabezpieczone do EI 120. Szczegóły zabezpieczenia
przeciwpoŜarowego wg odrębnych projektów branŜowych.
7.11 Urządzenia przeciwpoŜarowe
W budynku zaprojektowano hydranty HP-25 z węŜem półsztywnym długości 30m na kondygnacji parterowej.
W budynku zaprojektowano hydranty HP 33 z węŜem półsztywnym długości 30m na kondygnacji piwnicznej.
Lokalizacja pokazana w części rysunkowej planu.
7.12 WyposaŜenie w gaśnice
Przewiduje się wyposaŜenie obiekt w gaśnice typ. ABC, na kaŜde 100 m2 pow. strefy poŜarowej jednostkę masy
środka gaśniczego 2 kg .
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
7.13 Zaopatrzenie w wodę do zewnętrznego gaszenia poŜaru
Zaopatrzenie w wodę z dwóch hydrantów zewnętrznych DN 80 o łącznej ilości wody 20 dm3. Lokalizacja według
projektu zagospodarowania terenu.
7.14 Droga poŜarowa
W ramach istniejącej i projektowanej infrastruktury komunikacyjnej wyznaczona została droga poŜarowa od strony
głównego wejścia do projektowanego bud. pływalni od strony północnej. Wjazd/wyjazd drogi poŜarowej od ul. Jana
Pawła II. Lokalizacja według projektu zagospodarowania terenu. Z zachowaniem 8m odległości od sąsiadujących
budynków, szerokośc drogi poŜarowej 4m i promienia skrętu 11m i nośności 100KN/oś.
8.
CHARAKTERYSTYKA EKOLOGICZNA
Budynek wykonany w całości z materiałów naturalnych, sprawdzonych w uŜytkowaniu pod względem ekologicznym.
Zastosowane materiały muszą posiadać odpowiednie certyfikaty, znaki bezpieczeństwa "B", atesty higieniczne,
oceny higieniczne i aprobaty techniczne zgodne z Polskimi Normami oraz prawem budowlanym. Materiały do
wykonania posadzek, farby i lakiery muszą posiadać atesty do zastosowań w budynkach uŜyteczności publicznej.
Na terenie inwestycji oraz w budynkach nie przewiduje się składowania materiałów niebezpiecznych.
Inwestycja zaprojektowana jest zgodnie z przepisami dotyczącymi ochrony środowiska oraz z zasadami wiedzy
technicznej
Inwestor obowiązany jest uwzględnić ochronę środowiska na obszarze prowadzenia prac (w szczególności ochronę
gleby, zieleni, naturalnego ukształtowania terenu i stosunków wodnych. Przy prowadzeniu prac budowlanych
dopuszcza się wykorzystywanie i przekształcanie elementów przyrodniczych tylko w takim zakresie, w jakim jest to
konieczne w związku z przedmiotową inwestycją.
9.
CHARAKTERYSTYKA ENERGETYCZNA
Załącznik do opisu technicznego branŜy elektrycznej.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
10.
INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
10.1 Podstawa opracowania
•
Ustawa z dnia 1994.07.07 PRAWO BUDOWLANE z późniejszymi zmianami
•
Rozporządzenie Ministra Budownictwa i przemysłu Materiałów Budowlanych z dnia 23.06.2003 w sprawie informacji
dotyczącej bezpieczeństwa ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia
10.2 Zakres robót i kolejność realizacji
W ramach zamierzenia budowlanego realizowane będą następujące roboty budowlane w kolejności realizacji:
•
zagospodarowanie placu budowy,
•
roboty ziemne,
•
roboty budowlano montaŜowe,
•
roboty wykończeniowe,
•
maszyny i urządzenia uŜytkowane na placu budowy.
10.3 Zagospodarowanie placu budowy
Zagospodarowanie terenu budowy wykonuje się przed rozpoczęciem robót budowlanych, co najmniej w zakresie :
•
ogrodzenia terenu i wyznaczeni stref niebezpiecznych,
•
wykonanie dróg, wyjść i przejść dla pieszych,
•
doprowadzenie energii elektrycznej oraz wody,
•
odprowadzenie ścieków lub ich utylizacja ,
•
urządzenia pomieszczeń higieniczno – sanitarnych i socjalnych,
•
zapewnienia oświetlenia naturalnego i sztucznego,
•
zapewnienia właściwej instalacji,
•
zapewnienia łączności telefonicznej,
•
urządzenia składowisk materialnych i wyrobów.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
10.4 Roboty ziemne
Roboty ziemne powinny być prowadzone na podstawie projektu określającego połoŜenie instalacji i urządzeń podziemnych,
mogących znaleźć się w zasięgu prowadzonych robót.
Wykonanie robót ziemnych w bezpośrednim sąsiedztwie sieci, takich jak :
•
elektroenergetyczne,
•
ciepłownicze,
•
wodociągowe i kanalizacyjne,
powinno być poprzedzone określeniem przez kierownika budowy bezpiecznej odległości w jakiej mogą być one wykonywane od
istniejącej sieci i sposobu wykonywania tych robót.
W czasie wykonywania robót ziemnych miejsca niebezpieczne naleŜy ogrodzić i umieścić napisy ostrzegawcze.
W czasie wykonywania wykopów w miejscach dostępnych dla osób niezatrudnionych przy tych robotach, naleŜy na czas zmroku
i w nocy wokół ustawić balustrady zaopatrzone w światło ostrzegawcze koloru czerwonego. Poręcze, balustrady powinny
znajdować się na wysokości 1,10m nad terenem i w odległości nie mniejsze niŜ 1,0m od krawędzi wykopu.
Wykopy o ścianach pionowych nie umocnionych, bez rozparcia lub podparcia mogą być wykonywane tylko do głębokości 1,0m w
gruntach zwartych, w przypadku gdy teren przy wykopie nie jest obciąŜony w pasie o szerokości równej głębokości wykopu.
Wykop bez umocnień o głębokości większej niŜ 1,0m, lecz nie większej od 2,0m moŜna wykonywać, jeŜeli pozwalają na to wyniki
badań gruntu i dokumentacja geologiczno – inŜynierska. JeŜeli wykop osiągnie głębokość większą niŜ 1,0m od poziomu terenu,
naleŜy wykonać zejście (wejście) do wykopu.
NaleŜy równieŜ ustalić rodzaje prac, które powinny być wykonywane przez co najmniej dwie osoby, w celu zapewnienia
asekuracji, ze względu na moŜliwość wystąpienia szczególnego zagroŜenia dla zdrowia lub Ŝycia ludzkiego.
Składowanie urobku, materiałów i wyrobów jest zabronione :
- w odległości mniejszej niŜ 0,6m od krawędzi wykopu, jeŜeli ściany wykopu są odbudowane oraz jeŜeli obciąŜenie urobku jest
przewidziane w doborze obudowy,
- w strefie klina naturalnego odłamu gruntu, jeŜeli ściany wykopu nie są obudowane.
Ruch środkiem transportowym obok wykopów powinien odbywać się poza granicą klina naturalnego odłamu gruntu.
W czasie wykonywanie robót ziemnych nie powinno dopuszczać się do tworzenia nawisów gruntów.
Przebywanie osób pomiędzy ścianą wykopu a koparką, nawet w czasie postoju jest zabronione.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
10.5 Roboty budowlano-montaŜowe
Roboty montaŜowe konstrukcji stalowych i prefabrykowanych elementów wielkowymiarowych mogą być wykonywane przez
pracowników zapoznanych z instrukcją organizacji montaŜu oraz rodzajem uŜywanych maszyn i innych urządzeń technicznych.
Przebywanie osób na górnych płaszczyznach ścian, belek, słupów, jest zabronione.
Prowadzenie montaŜu z elementów wielkowymiarowych jest zabronione przy prędkości wiatru powyŜej 10 m/s oraz przy złej
widoczności o zmierzchu, we mgle i w porze nocnej, jeŜeli stanowiska pracy nie mają wymaganego przepisami odrębnego
oświetlenia.
Odległość pomiędzy skrajną podwozia lub platformy obrotowej Ŝurawia a zewnętrznymi częściami konstrukcji montowanego
obiektu budowlanego powinna wynosić co najmniej 0,75m.
Zabronione jest w szczególności:
- przechodzenia osób w czasie pracy Ŝurawia pomiędzy obiektami budowlanymi a podwoziem Ŝurawia lub wychylania się przez
otwory w obiekcie budowlanym,
- składowanie materiałów i wyrobów pomiędzy skrajną Ŝurawia budowlanego lub pomiędzy torowiskiem Ŝurawia a konstrukcją
obiektu budowlanego lub jego tymczasowymi zabezpieczeniami.
Punkty świetlne przy stanowiskach montaŜowych powinny być tak rozmieszczone, aby zapewniały równomierne oświetlenie, bez
ostrych cieni i olśnień osób.
Elementy prefabrykowane moŜna zwolnić z podwieszenia po ich uprzednim zamocowaniu w miejscu wbudowania.
W czasie zakładania stęŜeń montaŜowych, wykonywania robót spawalniczych, odczepiania elementów prefabrykowanych z
zawiesi betonowych styków naleŜy stosować wyłącznie pomosty montaŜowe lub drabiny rozstawne.
W czasie montaŜu, w szczególności słupów i belek, naleŜy stosować podkładki pod liny zawiesi, zapobiegające przetarciu i
załamaniu lin.
Podnoszenie i przemieszczanie na elementach prefabrykowanych osób, przedmiotów, materiałów lub wyrobów jest zabronione.
Osoby przebywające na stanowiskach pracy, znajdujące się na wysokości co najmniej 1,0m od poziomu podłogi lub ziemi,
powinny być zabezpieczone balustradą przed upadkiem z wysokości.
Balustradami powinny być zabezpieczone:
- krawędzie stropów nie obudowanych ścianami zewnętrznymi,
- pozostałe otwory w ścianach (drzwiowe, balkonowe).
Otwory w stropach na których prowadzone są prace lub do których moŜliwy jest dostęp ludzi, naleŜy zabezpieczyć przed
moŜliwością wpadnięcia lub ogrodzić balustradą.
Przemieszczenie w poziomie stanowiska pracy powinno mieć zapewnione mocowanie końcówki linki bezpieczeństwa do
pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na wysokości około 1,5m wzdłuŜ zewnętrznej strony
krawędzi przejścia. Wytrzymałość i sposób zamocowania prowadnicy, powinny uwzględniać obciąŜenie dynamiczne spadającej
osoby.
Ponadto, naleŜy ustalić rodzaje prac, które powinny być wykonane, przez co najmniej dwie osoby, w celu zapewnienia
asekuracji, ze względu na moŜliwość wystąpienia szczególnego zagroŜenia dla zdrowia lub Ŝycia ludzkiego. Dotyczy to prac
wykonywanych na wysokości powyŜej 2,0m w przypadkach, w których wymagane jest zastosowanie środków ochrony
indywidualnej przed upadkiem z wysokości.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
10.6 Roboty wykończeniowe
Roboty wykończeniowe zewnętrzne mogą być wykonywane przy uŜyciu ruchomych podestów roboczych oraz rusztowań. MontaŜ
rusztowań, ich eksploatacja i demontaŜ powinny być wykonane zgodnie z instrukcją producenta lub projektem indywidualnym.
Osoby dokonujące montaŜu i demontaŜu rusztowań obowiązane są do stosowania urządzeń zabezpieczających przed upadkiem
z wysokości.
Przed montaŜem i demontaŜem rusztowań naleŜy wyznaczyć i wygrodzić strefę niebezpieczną.
Rusztowania z elementów metalowych powinny być uziemione i posiadać instalację piorunochronną.
Rusztowania usytuowane bezpośrednio przy drogach, ulicach oraz w miejscach przejazdów i przejść dla pieszych, powinny
posiadać daszki ochronne i osłonę z siatek ochronnych.
Stosowanie siatek ochronnych nie zwalnia z obowiązku stosowania balustrad.
W pomieszczeniach, w których będą prowadzone roboty malarskie roztworami wodnymi, naleŜy wyłączyć instalację elektryczną i
stosować zasilanie, które nie będzie mogło spowodować zagroŜenia prądem elektrycznym.
Przy ręcznej lub mechanicznej obróbce elementów kamiennych, pracownicy powinni uŜywać środków ochrony indywidualnej ,
takich jak:
- gogle lub przyłbice ochronne,
- hełmy ochronne,
- rękawice wzmocnione skórą.
Obuwie z wkładkami stalowymi chroniącymi palce stóp.
Stanowiska pracy powinny umoŜliwić swobodę ruchu, niezbędną do wykonywania pracy.
10.7 Maszyny i urządzenia techniczne uŜytkowane na placu budowy
Maszyny i inne urządzenia techniczne oraz narzędzia zmechanizowane powinny być montowane, eksploatowane i obsługiwane
zgodnie z instrukcją producenta oraz spełniać wymagania określone w przepisach dotyczących systemu oceny zgodności.
Maszyny i inne urządzenia techniczne, podlegające dozorowi technicznemu, mogą być uŜywane na terenie budowy tylko
wówczas, jeŜeli wystawiono dokumenty uprawniające do ich eksploatacji.
Wykonawca, uŜytkujący maszyny i inne urządzenia techniczne, nie podlegające dozorowi technicznemu, powinien udostępnić
organom kontroli dokumentację techniczno – ruchową lub instrukcję obsługi tych maszyn lub urządzeń.
Operatorzy lub maszyniści Ŝurawi, maszyn budowlanych, kierowcy wózków i innych maszyn o napędzie silnikowym powinni
posiadać wymagane kwalifikacje.
Stanowiska pracy operatorów maszyn lub innych urządzeń technicznych, które nie posiadają kabin, powinny być :
- zadaszone i zabezpieczone przed spadającymi przedmiotami,
- osłonięte w okresie zimowym.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
10.8 Wykaz istniejących elementów budowlanych podlegających adaptacji lub rozbiórce
Elementy podlegające rozbiórce lub przebudowie:
- schody terenowe we wschodniej części działki nr ewid. 255 obręb 4.
- mur oporowy we wschodniej części działki
10.9 Elementy zagospodarowania działki lub terenu mogące stwarzać zagroŜenie bezpieczeństwa i
zdrowia ludzi
W ramach zamierzenia budowlanego nie występują elementy zagospodarowania działki bądź terenu mogące stwarzać
zagroŜenie bezpieczeństwa i zdrowia ludzi.
10.10 Przewidywane zagroŜenia podczas realizacji robót budowlanych
ZagroŜenia występujące przy wykonywaniu robót ziemnych:
- upadek pracownika lub osoby postronnej do wykopu (brak wygrodzenia wykopu balustradami; brak przykrycia wykopu),
- zasypanie pracownika w wykopie wąskoprzestrzennym (brak zabezpieczenia ścian wykopu przed obsunięciem się; obciąŜenie
klina naturalnego odłamu gruntu urobkiem pochodzącym z wykopu),
- potrącenie pracownika lub osoby postronnej łyŜką koparki przy wykonaniu robót na placu budowy lub w miejscu dostępnym dla
osób postronnych (brak wygrodzenia strefy niebezpiecznej).
ZagroŜenie występujące przy wykonaniu robót budowlano – montaŜowych:
- upadek pracownika z wysokości (brak zabezpieczenia obrysu stropu; brak zabezpieczenia otworów technologicznych w
powierzchni stropu),
- przygniecenie pracownika płytą prefabrykowaną wielkowymiarową podczas wykonywania robót montaŜowych przy uŜycia
Ŝurawia budowlanego (przebywanie pracownika w strefie zagroŜenia, tj. w obszarze równym rzutowi przemieszczanego terenu
elementu, powiększonym z kaŜdej strony o 6,0m).
ZagroŜenia występujące przy wykonywaniu robót wykończeniowych:
- upadek pracownika z wysokości (brak balustrad ochronnych przy podestach roboczych rusztowania; brak stosowania sprzętu
chroniącego przed upadkiem z wysokości przy wykonywaniu robót związanych z montaŜem lub demontaŜem rusztowania),
- uderzenie spadającym przedmiotem osoby postronnej korzystającej z ciągu pieszego usytuowanego przy budowanym lub
remontowanym obiekcie budowlanym (brak wygrodzenia strefy niebezpiecznej).
ZagroŜenia występujące przy wykonywaniu robót budowlanych przy uŜyciu maszyn i urządzeń technicznych:
- pochwycenie kończyny górnej lub kończyny dolnej przez napęd (brak pełnej osłony napędu),
- potrącenie pracownika lub osoby postronnej łyŜką koparki przy wykonywaniu robót na placu budowy lub w miejscu dostępnym
dla osób postronnych (brak wygrodzenia strefy niebezpiecznej),
- poraŜenie prądem elektrycznym (brak zabezpieczenia przewodów zasilających urządzenia mechaniczne przed uszkodzeniami
mechanicznymi).
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
10.11 Sposób prowadzenia instruktaŜu pracowników
W ramach przedsięwzięcia inwestycyjnego naleŜy zapewnić co najmniej następujące szkolenia pracowników pod względem
bezpieczeństwa pracy:
•
wstępne szkolenie BHP przy rozpoczęciu budowy lub przyjęciu do pracy,
•
szkolenie na budowie, przygotowujące do spodziewanych zagroŜeń i uwzględniające miejscowe uwarunkowania – przy
rozpoczynaniu budowy,
•
instruktaŜ na stanowisku pracy omawiający sposób wykonania konkretnego elementu bądź roboty, spodziewane
zagroŜenia i konieczne zabezpieczenia – kaŜdorazowo przed przystąpieniu danego pracownika do wykonania danego
rodzaju robót.
10.12 Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonania
robót budowlanych w strefach szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie
Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy
(kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków.
Nieprzestrzeganie przepisów bhp na placu budowy prowadzi do powstania bezpośrednich zagroŜeń dla Ŝycia lub zdrowia
pracowników.
Przyczyny organizacyjne powstania wypadków przy pracy :
a) niewłaściwa ogólna organizacja pracy:
1 ) nieprawidłowy podział pracy lub rozplanowanie zadań,
2 ) niewłaściwe polecenia przełoŜonych,
3) brak nadzoru,
4) brak instrukcji posługiwania się czynnikiem materialnym,
5) tolerowanie przez nadzór odstępstw od zasad bezpieczeństwa pracy,
6) brak lub niewłaściwe przeszkolenie w zakresie bezpieczeństwa pracy i ergonomii,
7) dopuszczenie do pracy człowieka z przeciwwskazaniami lub bez badań lekarskich;
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
b) niewłaściwa organizacja stanowiska pracy:
1) niewłaściwe usytuowanie urządzeń na stanowiskach pracy,
2) nieodpowiednie przejścia i dojścia,
3) brak środków ochrony indywidualnej lub niewłaściwy ich dobór.
Przyczyny techniczne powstania wypadków przy pracy :
a)
niewłaściwy stan czynnika materialnego:
1) wady konstrukcyjne czynnika materialnego będące źródłem zagroŜenia,
2) niewłaściwa stateczność czynnika materialnego,
3) brak lub niewłaściwe sygnalizacja zagroŜeń,
4) brak środków ochrony zbiorowej lub niewłaściwy ich dobór,
5) brak lub niewłaściwa sygnalizacja zagroŜeń,
6) niedostosowanie czynnika materialnego do transportu, konserwacji lub napraw;
b)
niewłaściwe wykonanie czynnika materialnego:
1) zastosowanie materiałów zastępczych,
2) niedotrzymanie wymaganych parametrów technicznych;
c)
wady materiałowe czynnika materialnego:
1)
d)
ukryte wady materiałowe czynnika materialnego;
niewłaściwa eksploatacja czynnika materialnego:
1) nadmierna eksploatacja czynnika materialnego,
2) niedostateczna konserwacja czynnika materialnego,
3) niewłaściwe naprawy i remonty czynnika materialnego.
Osoba kierująca pracownikami jest zobowiązana:
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
- organizować stanowiska pracy z przepisami i zasadami bezpieczeństwa i higieny pracy,
- dbać o sprawność środków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem,
- organizować, przygotować i prowadzić prace, uwzględniając zabezpieczenie pracowników przed wypadkami przy pracy,
chorobami zawodowymi i innymi chorobami związanymi z warunkami środowiska pracy,
- dbać o bezpieczny i higieniczny stan pomieszczeń pracy i wyposaŜenia technicznego, a takŜe o sprawność środków ochrony
zbiorowej i ich stosowania zgodnie z przeznaczeniem.
Na podstawie :
- oceny ryzyka zawodowego występującego przy wykonaniu robót na danym stanowisku pracy,
- wykaz prac szczególnie niebezpiecznych,
- określenia podstawowych wymagań bhp przy wykonywaniu prac szczególnie niebezpiecznych,
- wykazu prac wykonywanych przez co najmniej dwie osoby,
- wykazu prac wymagających szczególnej sprawności psychofizycznej
Kierownik budowy powinien podjąć stosowne środki profilaktyczne mające na celu:
- zapewnić organizację pracy i stanowisk pracy w sposób zabezpieczający pracowników przed zagroŜeniami wypadkowymi
oraz oddziaływaniem czynników szkodliwych i uciąŜliwych,
- zapewnić likwidację zagroŜeń dla zdrowia i Ŝycia pracowników głównie przez stosowanie technologii, materiałów i substancji
nie powodujących takich zagroŜeń.
W razie stwierdzenia bezpośredniego zagroŜenia dla Ŝycia lub zdrowia pracowników osoba kierująca, pracownikami obowiązana
jest do niezwłocznego wstrzymania prac i podjęcia działań w celu usunięcia tego zagroŜenia.
Pracownicy zatrudnieni na budowie, powinni być wyposaŜeni w środki ochrony indywidualnej oraz odzieŜ i obuwie robocze,
zgodnie z tabelą norm przydziału środków ochrony indywidualnej oraz odzieŜy i obuwia roboczego opracowaną przez
pracodawcę.
Środki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczeństwa uŜytkowników tych środków powinny zapewniać
wystarczającą ochronę przed występującymi zagroŜeniami (np. upadek z wysokości, uszkodzenie głowy, twarzy, wzroku,
słuchu).
Kierownik budowy obowiązany jest informować pracowników o sposobach posługiwania się tymi środkami.
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
11.
UWAGI KOŃCOWE
Całość prac naleŜy wykonywać zachowując duŜą ostroŜność i warunki BHP.
Wszystkie materiały budowlane, wyposaŜenie itp.
podane w niniejszym opracowaniu mogą być zamienione na
równorzędne o tych samych parametrach fizyko-chemicznych i wartościach uŜytkowych zaakceptowanych przez uŜytkownika i
inspektora nadzoru inwestorskiego.
Materiały budowlane powinny odpowiadać odpowiednim normom budowlanym.
Roboty budowlane naleŜy wykonać zgodnie z zasadami sztuki budowlanej, zgodnie z obowiązującymi normami i
przepisami, pod nadzorem osób posiadających odpowiednie uprawnienia.
Urządzenia, powinny posiadać odpowiednie certyfikaty PZH.
Projektant architektury
mgr inŜ. arch. Katarzyna Glamowska
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583
SPIS ZAWARTOŚCI OPRACOWANIA
ZESZYT I
1.
DOKUMENTY FORMALNO-PRAWNE
ZESZYT II
2.
3.
OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU
RYSUNKI DO PROJEKTU ZAGOSPODAROWANIA TERENU
ZESZYT III
4.
5.
6.
OPIS ARCHITEKTONICZNY
INFORMACJE BIOZ
RYSUNKI ARCHITEKTONICZNE
ZESZYT IV
7.
8.
OBLICZENIA STATYCZNO-WYTRZYMAŁOŚCIOWE
RYSUNKI KONSTRUKCYJNE
ZESZYT V
9. OPIS TECHNICZNY ZEWNĘTRZNYCH I WEWNĘTRZNYCH INSTALACJI SANITARNYCH
10. RYSUNKI ZEWNĘTRZNYCH I WEWNĘTRZNYCH INSTALACJI SANITARNYCH
ZESZYT VI
11. OPIS INSTALACJI ELEKTRYCZNYCH I TELETECHNICZNYCH
12. RYSUNKI INSTALACJI ELEKTRYCZNYCH
ZESZYT VII
13. OPIS TECHNOLOGII BASENU
14. RYSUNKI TECHNOLOGII BASENU
ZAŁĄCZNIK nr I
KARTY POMIESZCEŃ
ZAŁĄCZNIK nr II
LISTA MATERIAŁÓW I URZĄDZEŃ
ZAŁĄCZNIK nr III
SPECYFIKACJA MATERIAŁÓW I URZĄDZEŃ
ZAŁĄCZNIK nr IV
WIZUALIZACJE
ZAŁĄCZNIK nr V
INSTRUKCJA BEZPIECZEŃSTWA POśAROWEGO
ZAŁĄCZNIK nr VI
INSTRUKCJA BHP
ZAŁĄCZNIK nr VII
OPIS PRZEDMIOTU ZAMÓWIENIA
Pracownia w Toruniu
ul. Kozacka 17-19/6
87-100 Toruń
kom. 501 089 668
ul. Łęczycka 53
85-737 Bydgoszcz,
tel. kom.: 797 592 583

zeszyt iii - Kowalewo Pomorskie

Transkrypt

Podobne dokumenty

ŚWIADCZENIE USŁUG TŁUMACZA JĘZYKA MIGOWEGO DLA

OŚRiEG7022/19/09 Kowalewo Pomorskie 16.11.2009r

Uchwała nr XXI / 208 / 2009 Rady Miejskiej w Kowalewie

1 - www.kowalewopomorskie.ornet.pl

Uchwała Nr XII / 145/04 Rady Miejskiej w Kowalewie Pomorskim z

PODATEK OD NIERUCHOMOŚCI OD OSÓB FIZYCZNYCH

Burmistrz Miasta Kowalewo Pomorskie ogłasza nabór na wolne

Na podstawie art - pomorskie.ornet.pl

Z up. BURMISTRZA mgr Barbara Stosio Zastępca Burmistrza
