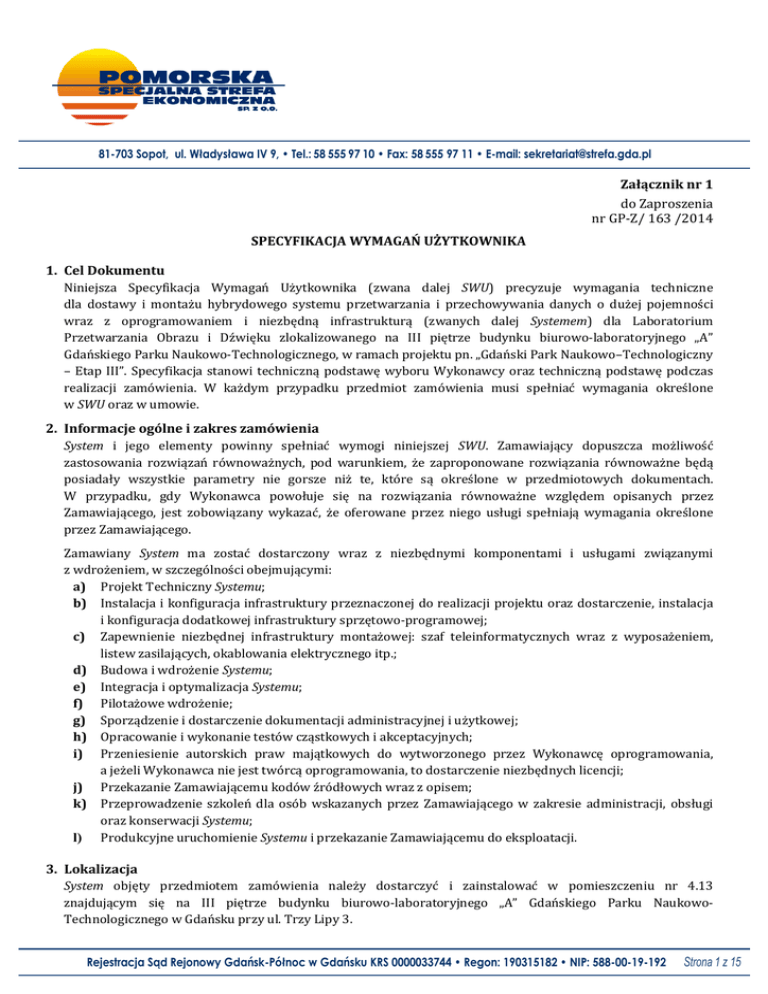

Załącznik nr 1 do Zaproszenia nr GPZ/163/2014

Transkrypt

81-703 Sopot, ul. Władysława IV 9, • Tel.: 58 555 97 10 • Fax: 58 555 97 11 • E-mail: [email protected]
Załącznik nr 1
do Zaproszenia
nr GP-Z/ 163 /2014
SPECYFIKACJA WYMAGAŃ UŻYTKOWNIKA
1. Cel Dokumentu
Niniejsza Specyfikacja Wymagań Użytkownika (zwana dalej SWU) precyzuje wymagania techniczne
dla dostawy i montażu hybrydowego systemu przetwarzania i przechowywania danych o dużej pojemności
wraz z oprogramowaniem i niezbędną infrastrukturą (zwanych dalej Systemem) dla Laboratorium
Przetwarzania Obrazu i Dźwięku zlokalizowanego na III piętrze budynku biurowo-laboratoryjnego „A”
Gdańskiego Parku Naukowo-Technologicznego, w ramach projektu pn. „Gdański Park Naukowo–Technologiczny
– Etap III”. Specyfikacja stanowi techniczną podstawę wyboru Wykonawcy oraz techniczną podstawę podczas
realizacji zamówienia. W każdym przypadku przedmiot zamówienia musi spełniać wymagania określone
w SWU oraz w umowie.
2. Informacje ogólne i zakres zamówienia
System i jego elementy powinny spełniać wymogi niniejszej SWU. Zamawiający dopuszcza możliwość
zastosowania rozwiązań równoważnych, pod warunkiem, że zaproponowane rozwiązania równoważne będą
posiadały wszystkie parametry nie gorsze niż te, które są określone w przedmiotowych dokumentach.
W przypadku, gdy Wykonawca powołuje się na rozwiązania równoważne względem opisanych przez
Zamawiającego, jest zobowiązany wykazać, że oferowane przez niego usługi spełniają wymagania określone
przez Zamawiającego.
Zamawiany System ma zostać dostarczony wraz z niezbędnymi komponentami i usługami związanymi
z wdrożeniem, w szczególności obejmującymi:
a) Projekt Techniczny Systemu;
b) Instalacja i konfiguracja infrastruktury przeznaczonej do realizacji projektu oraz dostarczenie, instalacja
i konfiguracja dodatkowej infrastruktury sprzętowo-programowej;
c) Zapewnienie niezbędnej infrastruktury montażowej: szaf teleinformatycznych wraz z wyposażeniem,
listew zasilających, okablowania elektrycznego itp.;
d) Budowa i wdrożenie Systemu;
e) Integracja i optymalizacja Systemu;
f) Pilotażowe wdrożenie;
g) Sporządzenie i dostarczenie dokumentacji administracyjnej i użytkowej;
h) Opracowanie i wykonanie testów cząstkowych i akceptacyjnych;
i) Przeniesienie autorskich praw majątkowych do wytworzonego przez Wykonawcę oprogramowania,
a jeżeli Wykonawca nie jest twórcą oprogramowania, to dostarczenie niezbędnych licencji;
j) Przekazanie Zamawiającemu kodów źródłowych wraz z opisem;
k) Przeprowadzenie szkoleń dla osób wskazanych przez Zamawiającego w zakresie administracji, obsługi
oraz konserwacji Systemu;
l) Produkcyjne uruchomienie Systemu i przekazanie Zamawiającemu do eksploatacji.
3. Lokalizacja
System objęty przedmiotem zamówienia należy dostarczyć i zainstalować w pomieszczeniu nr 4.13
znajdującym się na III piętrze budynku biurowo-laboratoryjnego „A” Gdańskiego Parku NaukowoTechnologicznego w Gdańsku przy ul. Trzy Lipy 3.
Rejestracja Sąd Rejonowy Gdańsk-Północ w Gdańsku KRS 0000033744 • Regon: 190315182 • NIP: 588-00-19-192
Strona 1 z 15
4. Granice dostawy
Wykonawca ponosi pełną odpowiedzialność za System i wszystkie jego elementy objęte zakresem dostawy.
Wykonawca przed przystąpieniem do realizacji zamówienia (w szczególności dostawy Systemu) jest
zobowiązany do dokonania szczegółowych pomiarów z natury pomieszczenia nr 4.13, w którym zainstalowany
będzie System, oraz rozmieszczenia istniejących przyłączy instalacyjnych, które stanowić będą granicę dostawy.
5. Transport i dostawa
Dostawa Systemu nastąpi transportem Wykonawcy oraz na jego koszt i ryzyko. Wszystkie elementy Systemu
zostaną zapakowane w sposób uniemożliwiający ich uszkodzenie podczas transportu. Za jakiekolwiek
uszkodzenia Systemu lub jego elementów podczas transportu odpowiedzialność ponosi Wykonawca.
Wykonawca ponosi pełną odpowiedzialność za spełnienie wszelkich wymagań importowych oraz za zgodność
z polskimi przepisami celnymi. W przypadku, gdy władze polskie wymagać będą dodatkowych informacji
i zaświadczeń w celu wyrażenia zgody na import Systemu lub jego elementów do Polski, Wykonawca spełni te
wymagania bez konieczności ponoszenia dodatkowych kosztów przez Zamawiającego.
6. Montaż/Instalacja
a) Wykonawca dostarczy poszczególne elementy Systemu do przeznaczonego na ten cel pomieszczenia
nr 4.13. Montaż, podłączenie do istniejących przyłączy instalacyjnych w pomieszczeniu i uruchomienie
Systemu nastąpi staraniem, na koszt i ryzyko Wykonawcy. Wykonawca przekaże System Zamawiającemu
w stanie kompletnym, wyregulowanym, wyczyszczonym i gotowym do pracy bez konieczności
dodatkowego doposażenia (za wyjątkiem materiałów eksploatacyjnych). Wykonawca usunie własnym
staraniem i na własny koszt opakowania, elementy po montażu, elementy wadliwe, etc. Wykonawca
pozostawi po montażu pomieszczenie objęte dostawą w stanie nie gorszym niż zastany, w tym uprzątnie
na swój koszt i ryzyko wszelkie odpady, resztki, śmieci etc.;
b) System musi być zamontowany przez dostawcę w szafach montażowych dostarczonych wraz z Systemem.
c) System musi umożliwiać montaż sprzętu w standardowych 19-calowych szafach montażowych
o powiększonej głębokości 1200 mm;
d) Wraz z Systemem muszą być dostarczone wszystkie elementy konieczne do instalacji w szafie montażowej
oraz do podłączenia do infrastruktury Zamawiającego, m.in. prowadnice, szyny, śruby, okablowanie;
e) Po zamontowaniu wersji podstawowej w szafie montażowej System wliczając wszystkie jego elementy może zajmować maksymalnie przestrzeń odpowiadającą 42U (jednostek rackowych);
f) Musi istnieć techniczna możliwość zmiany lokalizacji (przeniesienia) Systemu pomiędzy serwerowniami
w ramach tego samego budynku przez Zamawiającego. Jeśli podczas przenoszenia wymagana jest asysta
serwisanta/technika Wykonawcy, to musi być ona udzielona bezpłatnie. Przenoszenie systemu plików nie
może powodować utraty gwarancji przez Zamawiającego.
g) Zamawiający ma prawo do dodawania nowych komponentów (sprzętowych i programowych) dowolnych
producentów oraz rozbudowy zainstalowanych komponentów samodzielnie lub z pomocą Wykonawcy
bez utraty gwarancji na zakupiony sprzęt. Zamawiający będzie dokonywał wymiany podzespołów
samodzielnie po wcześniejszym uzgodnieniu z Wykonawcą.
7. Gwarancja
Wykonawca udziela minimum 24-miesięcznej gwarancji na każdy element Systemu. Wykonawca zobowiązany
jest w okresie gwarancji nieodpłatnie:
a) Zapewniać prawidłowe warunki eksploatacji Systemu,
b) Świadczyć usługi gwarancyjne i serwisowe,
c) Świadczyć usługi asysty technicznej.
Szczegółowe warunki gwarancji określone są w projekcie umowy.
Strona 2 z 15
8. Wymagania dotyczące szkolenia
Wykonawca będzie odpowiedzialny za nieodpłatne przeszkolenie osób wskazanych przez Zamawiającego
w zakresie administracji, obsługi oraz konserwacji dostarczanego Systemu. W ramach czynności odbiorowych
należy przeszkolić wyznaczone osoby w zakresie wykorzystania i prawidłowej obsługi Systemu tak, aby
upewnić się, że poinstruowany personel posiada odpowiednie kompetencje. Przeprowadzenie szkolenia będzie
warunkiem pozytywnego odbioru końcowego Systemu.
Zakres szkolenia powinien obejmować minimum następujące zagadnienia:
1) działanie i obsługa Systemu, budowa Systemu oraz jego poszczególnych części/podzespołów,
2) postępowanie w przypadku awarii, zabiegi konserwacyjne,
3) zagrożenia wynikające z obsługi Systemu, zasady bezpieczeństwa,
4) część praktyczna z m.in. wykonaniem testów potwierdzających sprawność Systemu oraz zgodność
parametrów z dostarczoną specyfikacją.
Szkolenie powinno być przeprowadzone przez wyznaczony personel Wykonawcy w miejscu zainstalowanego
Systemu najpóźniej w dniu odbioru końcowego Systemu, zgodnie z obowiązującymi przepisami BHP i Polskimi
Normami.
Informację na temat szkolenia Wykonawca przedstawi Zamawiającemu w formie pisemnej przynajmniej
1 tydzień przed planowaną data zgłoszenia gotowości do odbioru końcowego Systemu. Informacja ta musi
zawierać:
• planowany czas trwania szkolenia
• program szkolenia z podziałem na:
- nazwę i zakres szkolenia,
- sposób organizacji szkolenia,
- cele szkolenia,
- plan zajęć z uwzględnieniem części teoretycznej i praktycznej,
- wykaz literatury oraz niezbędnych środków i materiałów dydaktycznych.
Na zakończenie szkolenia wymagane będzie sporządzenie przez Wykonawcę protokołu z przeprowadzonego
szkolenia. Protokół powinien zawierać rodzaj i program szkolenia, listę uczestników szkolenia wraz
z podpisami Wykonawcy oraz uczestników szkolenia (na potwierdzenie odbycia szkolenia). Protokół należy
przekazać Zamawiającemu w dniu odbioru końcowego po zakończeniu szkolenia. Uprawniony przedstawiciel
Wykonawcy przygotuje również certyfikaty dla uczestników potwierdzające ich udział w szkoleniu.
9. Projekt techniczny Systemu
Wykonawca jest zobowiązany sporządzić dokument „Projekt techniczny" Systemu, obejmujący projekt
techniczny każdego z modułów. Dokument obejmować powinien co najmniej:
a) Logiczny podział projektowanego Systemu na elementy, w tym logiczny podział każdego z modułów;
b) Opis powiązań pomiędzy poszczególnymi modułami wraz z metodami ich komunikacji,;
c) Opis architektury (funkcje użytkowe, procesy, scenariusze, konfiguracja poszczególnych serwerów
i komponentów, konfiguracja bezpieczeństwa);
d) Szczegółowy model logiczny (zawierający podział na komponenty, opis poszczególnych komponentów
oraz specyfikację wykorzystywanych interfejsów) i techniczny (zawierający informacje o warunkach
wdrożenia poszczególnych komponentów, przypisanie ich do poszczególnych serwerów i wymaganiach
komunikacji sieciowej) Systemu;
e) Szczegółowy opis platformy sprzętowej i systemowej wraz z konfiguracją;
f) Opis proponowanego systemu zabezpieczeń;
Strona 3 z 15
g)
h)
i)
Zasady zarządzania uprawnieniami użytkowników, w tym opis grup użytkowników Systemu i ich
uprawnień;
Propozycję wykorzystania istniejącej infrastruktury teleinformatycznej Zamawiającego oraz istniejących
systemów informatycznych Zamawiającego;
Zweryfikowany i uszczegółowiony harmonogram budowy i wdrożenia Systemu obejmujący podział pracy
na etapy techniczne (specyfikacja etapów) wraz z ich opisem oraz przydzielonymi wykonawcami
poszczególnych etapów.
10. Budowa i wdrożenie Systemu
W ramach zadania Wykonawca
a) Wykorzysta (istniejącą) infrastrukturę sprzętowo-programową dedykowaną przez Zamawiającego
do realizacji zamówienia, a także skonfiguruje środowisko systemowe adekwatne do skali
zaproponowanego przez Wykonawcę rozwiązania. Jeżeli z koncepcji wykonawcy wynikać będzie,
że do realizacji zamówienia bądź testów na etapie projektowania Systemu wykonawca potrzebował
będzie dodatkowej infrastruktury sprzętowo-programowej, wykonawca uwzględni dodatkowy sprzęt
i oprogramowanie w ramach własnej infrastruktury;
b) Dokona instalacji poszczególnych komponentów i modułów w istniejącym środowisku systemowosprzętowym;
c) Dostosuje poszczególne moduły do wymagań Zamawiającego;
d) Przygotuje i uzgodni z Zamawiającym oraz przyszłym Użytkownikiem „Plan testów” Systemu obejmujący
co najmniej:
• zakres i harmonogram testów;
• wymagania dotyczące środowiska testowego;
• listę proponowanych scenariuszy testowych;
• scenariusze testowe;
e) Wdroży wersję Systemu w zakresie podstawowym, który musi umożliwić użytkownikom samodzielną
pracę z systemem oraz jego administrację. Podstawowa wersja Systemu musi być zasilona testowymi
danymi, uzupełniona niezbędnymi informacjami i dokumentami i wdrożona zgodnie ze wszystkimi
wymaganiami Zamawiającego oraz przyszłego Użytkownika.
11. Testowanie i odbiór Systemu
W ramach zadania Wykonawca:
a) Utworzy „Plan testów”, podlegający akceptacji Zamawiającego i przyszłego Użytkownika zawierający:
1) zakres i harmonogram testów;
2) wymagania dotyczące środowiska testowego;
3) listę proponowanych scenariuszy testowych;
4) scenariusze testowe.
b) Przygotuje i przeprowadzi przy współudziale Zamawiającego oraz przyszłego Użytkownika testy
akceptacyjne Systemu zgodnie z uzgodnionymi scenariuszami testowymi.
c) Dostarczy opracowaną w języku polskim następującą dokumentację, zarówno w wersji papierowej
jak i elektronicznej:
1) raport z testów akceptacyjnych;
2) dokumentację projektową;
3) dokumentację dla administratorów;
4) materiały szkoleniowe;
5) dokumentację (instrukcję) użytkownika;
6) zasady administrowania poszczególnymi modułami (procedury administracyjne);
Strona 4 z 15
7)
8)
9)
10)
dokumentację powykonawczą;
politykę i procedury wykonywania kopii zapasowych;
politykę i procedury monitorowania;
dokumentację kodów źródłowych.
12. Szczegółowe wymagania techniczne
a) Całą konfiguracja sprzętowa Systemu musi być niezależna od jednego dostawcy („No single vendor lockin”). System musi zapewniać możliwość wykorzystania sprzętu (serwery, dyski itp.) dowolnego dostawcy
poprzez dołączenie nowych zasobów do już eksploatowanych w systemie w dowolnym czasie. Zasoby
(pamięć dyskowa, procesory, pamięć RAM) dołączonych nowych zasobów mają rozszerzyć pulę
dostępnych zasobów Systemu.
b) Oprogramowanie systemu ma być oparte o nieodpłatne i nieograniczone w czasie licencje „open source”
typu GNU General Public License, umożliwiające w szczególności:
• wykorzystywanie oprogramowania w dowolnym celu (w tym komercyjnym),
• analizowanie, jak program działa i dostosowywanie go do swoich potrzeb,
• udoskonalanie i modyfikację oprogramowania,
• publiczne rozpowszechnianie oprogramowania, zarówno w wersji podstawowej jak
i zmodyfikowanej przez użytkownika
System musi umożliwiać co najmniej:
1) przechowywanie atrybutów POSIX: uprawnienia, czasy dostępu i modyfikacji
2) wspierać hierarchiczną strukturę w postaci drzewa katalogów
3) obsługiwać pliki specjalne: blokowe, urządzenia znakowe, gniazda i potoki (ang. pipes)
4) obsługiwać linki symboliczne oraz hard linki
5) Ograniczać dostęp do plików na podstawie adresu IP i/lub hasła
6) Monitorować działania całego Systemu i dostarczać raporty dostępne przez przeglądarkę
internetową zawierające minimum takie informacje jak aktualne:
i. stan dysków
ii. błędy dysków
iii. zużycie zasobów
iv. stan replikacji danych
v. wydajność systemu.
7) Utrzymywać bieżącą ewidencję infrastruktury sprzętowo – programowej całego Systemu
i dostarczać raporty zawierające minimum takie informacje jak aktualne:
i. Rozmieszczenie elementów Systemu,
ii. Numery ewidencyjne elementów Systemu,
iii. Daty instalacji,
iv. Lista zdarzeń serwisowych (instalacja, naprawa, wymiana itp.) związanych z elementami
Systemu.
c) Dane w Systemie mają być przechowywane na nośnikach dyskowych i dostępne w trybie „online”
d) Wszystkie zasoby muszą być dostępne dla użytkownika w formie jednego zasobu (dysku/katalogu).
e) Dla każdego pliku przechowywanego w Systemie musi istnieć co najmniej jeden dodatkowy
(redundantny) plik, który może zostać powielony w przypadku uszkodzenia pliku pierwotnego,
dla którego jest redundantny. Detekcja uszkodzenie pliku pierwotnego oraz jego powielenie musi
następować w sposób automatyczny, nie wymagający interwencji operatora.
Strona 5 z 15
f) Niedopuszczalne jest rozwiązanie, w którym awaria dowolnego węzła Systemu uniemożliwia dostęp
do danych znajdujących się w pozostałych węzłach lub powoduje utratę danych. Węzeł Systemu jest to
jego element realizujący funkcjonalność serwowania danych składowanych na dyskach.
g) System musi zapewniać wysokie bezpieczeństwo przechowywanych danych poprzez geograficzne
rozdzielenie węzłów
h) System ma być dostarczony w konfiguracji podstawowej i mieć możliwość rozbudowy do wielkości
docelowej, a przedstawione w projekcie technicznym rozwiązanie techniczne nie może stanowić systemu
zamkniętego i winno uwzględniać możliwości rozwoju pod względem ilościowym i wydajnościowym.
i) System w konfiguracji podstawowej ma mieć pojemność fizyczną brutto, to znaczy pojemność będącą
sumą pojemności katalogowych wszystkich napędów dyskowych wchodzących w skład Systemu
co najmniej 50 TB
j) System w konfiguracji podstawowej ma mieć pojemność użytkową, to znaczy pojemność widzianą przez
system kliencki co najmniej 40 TB. Za spełnienie warunku uznaje się udokumentowanie w czasie testów
możliwości wgrania 4000 plików o wielkości 10GB każdy
k) System w konfiguracji docelowej ma mieć pojemność fizyczną brutto, to znaczy pojemność będącą sumą
pojemności katalogowych wszystkich napędów dyskowych wchodzących w skład Systemu co najmniej
100PB. Cała pojemność użytkowa po rozbudowie musi być dostępna w ramach jednej, wspólnej
przestrzeni nazw z dowolnego węzła serwera plików. Rozbudowa o której mowa musi być możliwa bez
utraty danych przechowywanych w systemie plików, bez przerywania dostępu do tych danych oraz bez
utraty wydajności i niezawodności zakładanej dla konfiguracji podstawowej;
l) System w konfiguracji docelowej ma mieć możliwość wgrania minimum 500 milionów plików
m) Dostarczona konfiguracja podstawowa Systemu musi:
1) Udostępniać całą pojemność użytkową w postaci jednego systemu plików z jedną, wspólną
przestrzenią nazw dla wszystkich przechowywanych plików i bez ograniczeń na rozmiar plików
przechowywanych w jednym katalogu systemu plików;
2) Stosować napędy dyskowe o parametrach katalogowych:
i. pojemności katalogowej minimum 2 TB na dysk,
ii. prędkości obrotowej talerzy w napędach dyskowych nie mniejszej niż 7200 obrotów na minutę,
iii. wartości współczynnika MTBF co najmniej 1,2 miliona godzin,
iv. przeznaczone do zastosowań serwerowych, przystosowane do pracy w reżimie ciągłym
(24 godziny na dobę) przy 100% obciążeniu.
n) System musi być podłączony do istniejącej infrastruktury obliczeniowej Zamawiającego umieszczonej
w Gdańskim Parku Naukowo-Technologicznym przy pomocy min. 4 ciemnych włókien światłowodowych
o długości nie większej niż 2km.
o) Przepustowość sieciowa węzła Systemu możliwa do uzyskania w dostarczonej konfiguracji podstawowej,
w trybie nasyconym (ang. sustained mode), przy obciążeniu ruchem o rozmiarze bloku/żądania 1 MiB
(mierzonym na poziomie systemu plików), musi być nie mniejsza niż 3.0 GiB/s (gibibajta na sekundę)
przy obciążeniu składającym się ze 100% operacji odczytu i 0% operacji zapisu oraz nie mniejsza niż 1.5
GiB/s przy obciążeniu składającym się z 0% operacji odczytu i 100% operacji zapisu.
p) Każdy z węzłów Systemu musi posiadać co najmniej dwa redundantne interfejsy zewnętrzne,
umożliwiające połączenie w technologii 10 Gigabit Ethernet z przełącznikami wyposażonymi w moduły
optyczne SFP+ wielomodowe. Łączna wymagana przepustowość interfejsów zewnętrznych każdego
z węzłów systemu plików to co najmniej 20 Gb/s jednocześnie w każdą stronę.
q) System plików musi posiadać dedykowaną wewnętrzną sieć służącą do komunikacji pomiędzy węzłami.
r) Dedykowana sieć wewnętrzna nie może mieć punktów styku z siecią zewnętrzną, przeznaczoną
do komunikacji z klientami systemu plików. W szczególności jeśli sieć wewnętrzna wymaga zastosowania
Strona 6 z 15
s)
t)
u)
v)
w)
x)
przełączników sieciowych, to nie mogą być do nich podłączane interfejsy zewnętrzne systemu plików ani
żadne inne interfejsy spoza serwera plików. Wszystkie elementy dedykowanej sieci wewnętrznej, w tym
przełączniki, interfejsy, okablowanie komunikacyjne muszą być redundantne.
Każdy z węzłów systemu plików musi być podłączony do dedykowanej wewnętrznej sieci co najmniej
dwoma redundantnymi interfejsami,
System nie może posiadać pojedynczego punktu awarii (ang. SPOF, single point of failure). Awaria
pojedynczego komponentu nie może powodować utraty przechowywanych danych. W szczególności:
1) System plików musi być wyposażony w minimum 2 w pełni redundantne węzły
2) awaria dowolnego węzła systemu plików nie może powodować utraty danych ani dostępu do żadnych
zapisanych danych
3) każdy węzeł systemu plików musi mieć możliwość jednoczesnego zasilania z dwóch niezależnych
źródeł zasilania;
4) zanik jednego z tych źródeł nie może powodować przerwy w pracy urządzenia ani zmniejszenia jego
wydajności lub utraty danych,
Wszystkie węzły systemu plików w konfiguracji podstawowej muszą zawierać pamięć RAM o łącznej
pojemności co najmniej 512 GiB,
Wszystkie węzły systemu plików w konfiguracji docelowej muszą mieć możliwość rozbudowania pamięci
RAM do łącznej pojemności co najmniej 12TB
Wszystkie węzły systemu plików w konfiguracji podstawowej muszą zawierać procesory o łącznej liczbie
rdzeni co najmniej 40,
Wszystkie węzły systemu plików w konfiguracji docelowej muszą mieć możliwość zwiększenia liczby
rdzeni procesorów do łącznej co najmniej 1600,
13. Istniejąca infrastruktura techniczna w miejscu kolokacji systemu (pomieszczenie nr 4.13):
a) zasilanie miejskie w pomieszczeniu nr 4.13 zapewnione przez min. 2 linie wysokiego napięcia
doprowadzone do GPZ
b) klimatyzacja całoroczna pomieszczenia nr 4.13,
c) podłoga techniczna (podnoszona).
14. Dodatkowe obowiązki Wykonawcy:
a) Wykonawca w realizując przedmiot zamówienia zobowiązany jest:
1) dostarczyć i dokonać kolokacji jednej szafy typu rack o parametrach:
drzwi o perforacji min. 80%,
standard 19”, 42U, głęb. 1200mm x szer. 600÷800mm,
obciążenie znamionowe szafy 7 kW,
z zastosowaniem przepustów kablowych,
zainstalowany moduł zasilania buforowego, zapewniający podtrzymanie pracy urządzeń szafy
o mocy znamionowej 7 kW przez minimum 10minut.
2) wykonać System tak, aby miał w każdym momencie zagwarantowaną możliwość rozbudowy
o kolejne 9 szaf typu rack,
3) zapewnić wielostronną łączność Systemu z operatorami telekomunikacyjnymi wskazanymi przez
Zamawiającego poprzez podłączenia dostarczanej przez Wykonawcę wraz z Systemem
infrastruktury,
4) dostarczyć gwarantowane symetryczne łącze operatorskie BGP o przepustowości 150 Mb/s;
5) zapewnić połączenie sieciowe (ciemne światłowody, minimum 2 sztuki) od pomieszczenia 4.13
do serwerowni GPNT.
b) Wykonawca w okresie gwarancji zobowiązany jest:
Strona 7 z 15
1) wszelkie prace konfiguracyjne na urządzeniach tworzących System wykonywać zdalnie,
a w przypadku potrzeby fizycznego dostępu do tych urządzeń wykonywać te prace w oparciu
o zapisy umowy,
2) zapewnić połączenia do samodzielnych dostawców Internetu (ISP), co najmniej do niezależnej
infrastruktury dwóch podmiotów.
15. Specyfikacje asortymentowe wyposażenia laboratoryjnego
1. SERWERY – 5 sztuk
Opis wymaganego
wyposażenia / funkcji
Lp.
1.
Obudowa
Płyta Główna
2.
3.
Procesory
5.
Pamięć RAM
6.
Kontroler
7.
Dyski twarde
8.
Obsługa dysków SAS, SATA, SSD;
9.
LAN
10.
Karta graficzna
11.
12.
USB
złącze 1x RS-232;
Redundantne zasilacze hotplug o
sprawności minimum 94%
14.
typu Rack do montażu w szafie teleinformatycznej o szerokości 19 cali, wysokość 2 U; Dostarczona wraz z szynami
umożliwiającymi pełne wysunięcie serwera z szafy rack oraz
ramieniem porządkującym ułożenie przewodów w szafie rack
dwuprocesorowa, wyprodukowana i zaprojektowana przez
producenta serwera, możliwość instalacji procesorów dziesięciordzeniowych Min. 7 złącz PCI Express, w tym min. 6 złącz o
prędkości i typie złącza minimum PCI Express x8 generacji
Możliwość integracji dedykowanej,
wewnętrznej pamięci flash przeznaczonej dla wirtualizatora (niezależne
od dysków twardych) wymagane jest
wyposażenie serwera w taką pamięć
4.
13.
Wymagane parametry techniczne
Zainstalowane dwa procesory 6-rdzeniowe w architekturze
x86 osiągające w oferowanym serwerze w testach wydajności
SPECint_rate2006 min. 436 pkt. Wymagane dołączenie do oferty pełnego protokołu testów SPEC dla oferowanego modelu
serwera wyposażonego w oferowane procesory, protokół
poświadczony przez producenta serwera. Wymagane dołączenie do oferty pełnego protokołu testów SPEC dla oferowanego
modelu serwera wyposażonego w oferowane procesory
Zainstalowane 96 GB pamięci RAM DDR3 LV Registered typu
1600Mhz w kościach o pojemności 16 GB. Wsparcie dla technologii zabezpieczania pamięci Advanced ECC, Memory
Scrubbing, SDDC. 12 gniazd pamięci RAM na płycie głównej,
obsługa min. 192GB pamięci RAM
obsługa min. 6 dysków o pojemności do 4TB
Zainstalowane 6 dysków pojemności 2 TB każdy, dyski
Hotplug;
4 x 1Gb/s LAN, ze wsparciem iSCSI i iSCSI boot i teamingu,
złącze RJ-45;
zintegrowana karta graficzna ze złączem VGA i na przednim
panelu
złącze 5x USB 2.0, w tym minimum 2 na panelu przednim
Redundantne wentylatory hotplug
Strona 8 z 15
15.
16.
17.
18.
19.
20.
21.
22.
Wbudowane diody informacyjne lub
wyświetlacz informujące o stanie
serwera
Zintegrowany z płytą główną serwera
kontroler sprzętowy zdalnego zarządzania zgodny z IPMI 2.0
Niezależny od systemu operacyjnego,
sprzętowy kontroler umożliwiający
pełne zarządzanie, zdalny restart
serwera
Dedykowana karta LAN 1 Gb/s RJ-45
do komunikacji wyłącznie z kontrolerem zdalnego zarządzania. Karta musi umożliwiać monitorowanie dysków
twardych w serwerze bez konieczności instalacji dedykowanego oprogramowania na serwerze
Obsługa środowisk wirtualizacji min.
Windows 2008 R2 Hyper-V, Windows
2012, VMWare, Suse SLES11, RHEL 6
Dostępność części zamiennych przez
5 lat od momentu zakupu serwera
Urządzenie musi być wykonane zgodnie z europejskimi dyrektywami
RoHS i WEEE stanowiącymi o unikaniu i ograniczaniu stosowania substancji szkodliwych dla zdrowia
Możliwość aktualizacji i pobrania sterowników do oferowanego modelu
serwera w najnowszych certyfikowanych wersjach bezpośrednio z sieci
Internet za pośrednictwem strony
www producenta serwera.
2. FIREWALL WYSOKIEJ WYDAJNOŚCI – 3 sztuki
Lp.
Opis wymaganego wyposażenia / funkcji
Firewall musi być dostarczony jako dedykowane
1.
urządzenie sieciowe o wysokości 1 U
2.
Pamięć RAM, Flash, port konsoli i USB
Urządzenie musi być wyposażone w co
najmniej 2 GB pamięci RAM, pamięć Flash 2 GB
oraz port konsoli. Urządzenie musi posiadać
slot USB przeznaczony do podłączenia dodatkowego nośnika danych. Musi być dostępna
opcja uruchomienia systemu operacyjnego
firewalla z nośnika danych podłączonego do
slotu USB na module kontrolnym.
Strona 9 z 15
3.
System operacyjny
4.
interfejsy
5.
sloty
6.
Firewall musi realizować zadania Stateful Firewall
z mechanizmami ochrony przed atakami DoS, wykonując kontrolę na poziomie sieci oraz aplikacji
pomiędzy nie mniej niż 32 strefami bezpieczeństwa
z wydajnością nie mniejszą niż 500 Mb/s liczoną
dla ruchu IMIX. Firewall musi przetworzyć nie mniej
niż 200000 pakietów/sekundę (dla pakietów 64bajtowych). Firewall musi obsłużyć nie mniej niż
64000 równoległych sesji oraz zestawić nie mniej niż
8000 nowych połączeń/sekundę.
7.
zabezpieczenie
System operacyjny firewalla musi posiadać
budowę modułową (moduły muszą działać
w odseparowanych obszarach pamięci) i zapewniać całkowitą separację płaszczyzny kontrolnej od płaszczyzny przetwarzania ruchu
użytkowników, m.in. moduł routingu IP, odpowiedzialny za ustalenie tras routingu i zarządzanie urządzenia musi być oddzielony od
modułu przekazywania pakietów, odpowiedzialnego za przełączanie pakietów pomiędzy
segmentami sieci obsługiwanymi przez urządzenie. System operacyjny firewalla musi
śledzić stan sesji użytkowników (stateful
processing), tworzyć i zarządzać tablicą stanu
sesji. Musi istnieć opcja przełączenia urządzenia w tryb pracy bez śledzenia stanu sesji
użytkowników, jak również wyłączenia części
ruchu ze śledzenia stanu sesji.
Urządzenie musi być wyposażone w nie mniej
niż 16 wbudowanych interfejsów Ethernet
10/100/1000 (gotowych do użycia bez konieczności zakupu dodatkowych modułów
i licencji).
Urządzenie musi być wyposażone w 4 sloty
na dodatkowe karty z modułami interfejsów.
Urządzenie musi obsługiwać co najmniej następującej rodzaje kart z modułami interfejsów:
ADSL 2/2+, Serial, E1, Gigabit Ethernet (SFP).
Firewall musi zestawiać zabezpieczone kryptograficznie tunele VPN w oparciu o standardy
IPSec i IKE w konfiguracji site-to-site oraz
client-to-site. IPSec VPN musi być realizowany
sprzętowo. Firewall musi obsługiwać nie mniej
niż 1000 równoległych tuneli VPN oraz ruch
szyfrowany o przepustowości nie mniej niż
250 Mb/s. Urządzenie musi posiadać możliwość udostępniania użytkownikom wbudowanego klienta IPSec VPN za pośrednictwem
strony WWW.
Strona 10 z 15
8.
9.
10.
polityka bezpieczeństwa systemu zabezpieczeń
Polityka bezpieczeństwa systemu zabezpieczeń
musi uwzględniać strefy bezpieczeństwa, adresy IP klientów i serwerów, protokoły i usługi
sieciowe, użytkowników aplikacji, reakcje zabezpieczeń oraz metody rejestrowania zdarzeń. Firewall musi umożliwiać zdefiniowanie
nie mniej niż 4000 reguł polityki bezpieczeństwa.
Firewall musi posiadać możliwość rozbudowania
tylko za pomocą dodatkowej licencji o funkcję wykrywania i blokowania ataków intruzów (IPS, intrusion
prevention) realizowaną sprzętowo. System zabezpieczeń musi identyfikować próby skanowania,
penetracji i włamań, ataki typu exploit (poziomu sieci
i aplikacji), ataki destrukcyjne i destabilizujące
(D)DoS oraz inne techniki stosowane przez hakerów.
Ustalenie blokowanych ataków (intruzów, robaków)
musi odbywać się w regułach polityki bezpieczeństwa. System firewall musi realizować zadania
IPS z wydajnością nie mniejszą niż 200 Mb/s. Baza
sygnatur IPS musi być utrzymywana i udostępniana
przez producenta urządzenia firewall. Baza sygnatur
ataków musi być aktualizowana przez producenta
codziennie.
Urządzenie zabezpieczeń musi posiadać możliwość
rozbudowania tylko za pomocą dodatkowej licencji o
wbudowany moduł kontroli antywirusowej kontrolujący pocztę elektroniczną (SMTP, POP3, IMAP), FTP
oraz HTTP. Włączenie kontroli anty-wirusowej nie
może wymagać dodatkowego serwera Kontrola antywirusowa musi być realizowana sprzętowo z wydajnością nie mniejszą niż 80 Mb/s dla ruchu HTTP.
Musi istnieć możliwość wyboru działania mechanizmu kontroli antywirusowej w trybie sprzętowym i
programowym.
11.
rozbudowania tylko za pomocą dodatkowej licencji
o wbudowany moduł kontroli antyspamowej działający w oparciu o mechanizm blacklist. Włączenie
kontroli antyspamowej nie może wymagać dodatkowego serwera.
12.
o wbudowany moduł filtrowania stron WWW w
zależności od kategorii treści stron. Włączenie filtrowania stron WWW nie może wymagać dodatkowego
serwera.
Strona 11 z 15
13.
14.
15.
16.
o funkcję filtrowania zawartości ruchu HTTP, FTP i
protokołów poczty elektronicznej (SMTP, POP3,
IMAP) w celu blokowania potencjalnie szkodliwych
obiektów. Urządzenie musi filtrować ruch na podstawie kryteriów obejmujących co najmniej: typy MIME,
rozszerzenia plików, elementy ActiveX, Java i cookies.
Urządzenie musi obsługiwać protokoły dynamicznego routingu: RIP, OSPF oraz BGP. Urządzenie musi
umożliwiać skonfigurowanie nie mniej niż 20 wirtualnych ruterów.
Urządzenie musi posiadać możliwość uruchomienia
funkcji MPLS z sygnalizacją LDP i RSVP w zakresie
VPLS i L3 VPN.
Urządzenie musi obsługiwać co najmniej 512 sieci
VLAN z tagowaniem 802.1Q. W celu zapobiegania
zapętlania się ruchu w warstwie 2 firewall musi
obsługiwać protokoły Spanning Tree (802.1D), Rapid
STP (802.1W) oraz Multiple STP (802.1S). Urządzenie
musi obsługiwać protokół LACP w celu agregowania
fizycznych połączeń Ethernet.
Urządzenie musi posiadać mechanizmy priorytetyzowania i zarządzania ruchem sieciowym QoS –
wygładzanie (shaping) oraz obcinanie (policing)
ruchu. Mapowanie ruchu do kolejek wyjściowych
musi odbywać się na podstawie DSCP, IP ToS, 802.1p,
17.
oraz parametrów z nagłówków TCP i UDP. Urządzenie musi posiadać tworzenia osobnych kolejek dla
różnych klas ruchu. Urządzenie musi posiadać zaimplementowany mechanizm WRED w celu przeciwdziałania występowaniu przeciążeń w kolejkach.
Firewall musi posiadać możliwość pracy w
konfigura-cji odpornej na awarie dla urządzeń
zabezpieczeń. Urządzenia zabezpieczeń w klastrze
muszą funkcjo-nować w trybie Active-Passive z
synchronizacją kon-figuracji i tablicy stanu sesji.
Przełączenie pomiędzy urządzeniami w klastrze
18.
HA musi się odbywać przezroczyście dla sesji
ruchu użytkowników. Mechanizm ochrony przed
awariami musi monitorować i wykrywać
uszkodzenia elementów sprzętowych i programowych systemu zabezpieczeń oraz łączy
sieciowych
Strona 12 z 15
19.
Zarządzanie urządzeniem musi odbywać się za pomocą graficznej konsoli Web GUI oraz z wiersza linii
poleceń (CLI) poprzez port szeregowy oraz protokoły
telnet i SSH. Firewall musi posiadać możliwość zarządzania i monitorowania przez centralny system zarządzania i monitorowania pochodzący od tego samego producenta.
20.
Administratorzy muszą mieć do dyspozycji mechanizm szybkiego odtwarzania systemu i przywracania
konfiguracji. W urządzeniu musi być przechowywanych nie mniej niż 5 poprzednich, kompletnych konfiguracji.
3.
Lp.
1.
PRZEŁĄCZNIK SIECIOWY (SWITCH)
Opis wymaganego wyposażenia / funkcji
Przełącznik musi być dedykowanym urządzeniem
sieciowym o wysokości 1U przystosowanym do
montowania w szafie rack 19”
2.
Porty Ethernet
3.
Porty Power over Ethernet
4.
Porty
5.
stos non-blocking
Min. 48 portów dostępowych Ethernet 10/100/
1000 Auto-MDI/MDIX
Min. 8 portów dostępowych Power over Ethernet
zgodnych z 802.3af, dających moc 15.4 W na
każdym porcie
Przełącznik musi posiadać moduł zawierający nie
mniej niż 2 porty uplink 10 Gigabit Ethernet SFP+
– co najmniej SR, LR, ER, ZR. Wszystkie porty
dostępowe 10/100/1000 muszą być aktywne po
wyposażeniu przełącznika w moduł uplink. Moduł
uplink musi być wymienny „na gorąco (hotswappable). Do przełącznika należy dostarczyć 4
moduły SPF+ w standardzie LR poprawnie
obsługiwane przez ten moduł.
Przełącznik musi umożliwiać stworzenie stosu
non-blocking w postaci pętli liczącego nie mniej
niż 10 urządzeń. Do łączenia w stos muszą być
zastosowane dedykowane porty przełącznika o
przepustowości nie mniej niż 32 Gb/s. Do każdego
przełącznika musi być dołączony kabel do
łączenia w stos. Przełącznik musi również
udostępniać możliwość podłączenia do stosu
portami 10 Gb/s SFP+. Stos musi być widoczny z
punktu widzenia zarządzania jako jedno urządzenie. Zarządzanie wszystkimi przełącznikami w
stosie musi się odbywać z dowolnego przełącznika
będącego częścią stosu. Stos musi być odporny na
awarie, tzn. przełącznik kontrolujący pracę stosu
(master) musi być automatycznie zastąpiony przełącznikiem pełniącym rolę backup’u – wybór przełącznika backup nie może odbywać się w momencie awarii przełącznika master.
Strona 13 z 15
6.
Zasilacz AC
7.
Moduł wentylacji
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
Przełącznik musi posiadać wymienny zasilacz AC.
Zainstalowane muszą być redundantne zasilacze.
Urządzenie musi posiadać wymienny moduł wentylacji. Urządzenie musi posiadać panel LCD z
przyciskami, pozwalający na wykonywanie podstawowych czynności związanych z zarządzaniem
(status urządzenia, reset, ustawienia fabryczne).
Przełącznik musi być wyposażony w port konsoli
oraz dedykowany interfejs Ethernet do zarządzania
OOB (out-of-band).
Przełącznik musi być wyposażony w nie mniej niż
1 GB pamięci Flash oraz 1 GB pamięci DRAM
Zarządzanie urządzeniem musi odbywać się za
pośrednictwem interfejsu linii komend (CLI) przez
port konsoli, telnet, ssh, a także za pośrednictwem
interfejsu WWW
Przełącznik musi posiadać architekturę nonblocking. Wydajność przełączania w warstwie 2 nie
może być niższa niż 136 Gb/s i 101 Mpps.
Przełącznik nie może obsługiwać mniej niż 30 000
adresów MAC
Przełącznik musi obsługiwać ramki Jumbo (9216
bajtów)
Przełącznik musi obsługiwać sieci VLAN zgodne z
IEEE 802.1q w ilości nie mniejszej niż 4096.
Przełącznik musi obsługiwać sieci VLAN oparte o
porty fizyczne (port-based) i adresy MAC (MACbased). W celu automatycznej konfiguracji sieci
VLAN, przełącznik musi obsługiwać protokół GVRP.
Urządzenie musi obsługiwać agregowanie połączeń
zgodne z IEEE 802.3ad - nie mniej niż 64 grupy LAG,
po nie mniej niż 8 portów.
Przełącznik musi obsługiwać protokół Spanning
Tree i Rapid Spannig Tree, zgodnie z IEEE 802.1D
oraz IEEE 802.1w, a także Multiple Spanning Tree
zgodnie z IEEE 802.1s (nie mniej niż 64 instancje
MSTP).
Przełącznik musi obsługiwać protokół LLDP i LLDPMED
Urządzenie musi obsługiwać routing między
sieciami VLAN – routing statyczny, oraz protokoły
routingu dynamicznego: RIP, OSPF, oraz musi
posiadać możliwość obsługi protokołów IS-IS i BGP
(po dokupieniu licencji). Ilość tras obsługiwanych
sprzętowo nie może być mniejsza niż 10000.
Urządzenie musi obsługiwać protokoły routingu
multicast, nie mniej niż IGMP i PIM-SM
Przełącznik
musi
obsługiwać
mechanizm
wykrywania awarii BFD, oraz pozwalać na
stworzenie klastra HA z protokołem VRRP
Strona 14 z 15
19.
20.
21.
22.
23.
24.
25.
Urządzenie musi posiadać mechanizmy priorytetyzowania i zarządzania ruchem sieciowym (QoS) w
warstwie 2 i 3 dla ruchu wchodzącego i wychodzącego. Klasyfikacja ruchu musi odbywać się w
zależności od co najmniej: interfejsu, typu ramki
Ethernet, sieci VLAN, priorytetu w warstwie 2
(802.1p), adresów MAC, adresów IP, wartości pola
ToS/DSCP w nagłówkach IP, portów TCP i UDP.
Urządzenie musi obsługiwać sprzętowo nie mniej
niż 8 kolejek per port fizyczny.
Urządzenie musi obsługiwać filtrowanie ruchu na
co najmniej na poziomie portu i sieci VLAN dla
kryteriów z warstw 2-4. Urządzenie musi realizować sprzętowo nie mniej niż 7000 reguł filtrowania
ruchu. W regułach filtrowania ruchu musi być dostępny mechanizm zliczania dla zaakceptowanych
lub zablokowanych pakietów. Musi być dostępna
funkcja edycji reguł filtrowania ruchu na samym
urządzeniu.
Przełącznik musi obsługiwać takie mechanizmu
bezpieczeństwa jak limitowanie adresów MAC,
Dynamic ARP Inspection, DHCP snooping.
Przełącznik musi obsługiwać IEEE 802.1x zarówno
dla pojedynczego, jak i wielu suplikantów na porcie.
Przełącznik musi przypisywać ustawienia dla
użytkownika na podstawie atrybutów zwracanych
przez serwer RADIUS (co najmniej VLAN oraz reguła filtrowania ruchu). Musi istnieć możliwość pominięcia uwierzytelnienia 802.1x dla zdefiniowanych
adresów MAC. Przełącznik musi obsługiwać co najmniej następujące typy EAP: MD5, TLS, TTLS, PEAP.
Urządzenie musi obsługiwać protokół SNMP (wersje 2c i 3), oraz grupy RMON 1, 2, 3, 9. Musi być dostępna funkcja kopiowania (mirroring) ruchu na poziomie portu i sieci VLAN.
Architektura systemu operacyjnego urządzenia
musi posiadać budowę modularną (poszczególne
moduły muszą działać w odseparowanych obszarach pamięci), m.in. moduł przekazywania pakietów, odpowiedzialny za przełączanie pakietów musi
być oddzielony od modułu routingu IP, odpowiedzialnego za ustalanie tras rutingu i zarządzanie
urządzeniem.
Urządzenie musi posiadać mechanizm szybkiego
odtwarzania systemu i przywracania konfiguracji.
W urządzeniu musi być przechowywanych niemniej
niż 20 poprzednich, kompletnych konfiguracji.
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
Strona 15 z 15

Załącznik nr 1 do Zaproszenia nr GPZ/163/2014

Transkrypt

Podobne dokumenty

Patio Air - DE

Przełącznik AV4PRO-VGA

Załącznik nr 1 do Zaproszenia

UMOWA Nr Zawarta w dniu w Pile , pomiędzy Gminą Piła , którą

Załącznik nr 1 do SIWZ Opis Przedmiotu Zamówienia

Załącznik nr 2 FORMULARZ OFERTOWY Przedmiot zamówienia

Protokół otwarcia ofert z informacją o wyborze oferty

kliknij tutaj - Gmina Siedliszcze

2 4 0 T ł uszcz Opis przedmiotu

Opis Przedmiotu Zamówienia I. Wstęp 1) Zamówienie obejmuje
