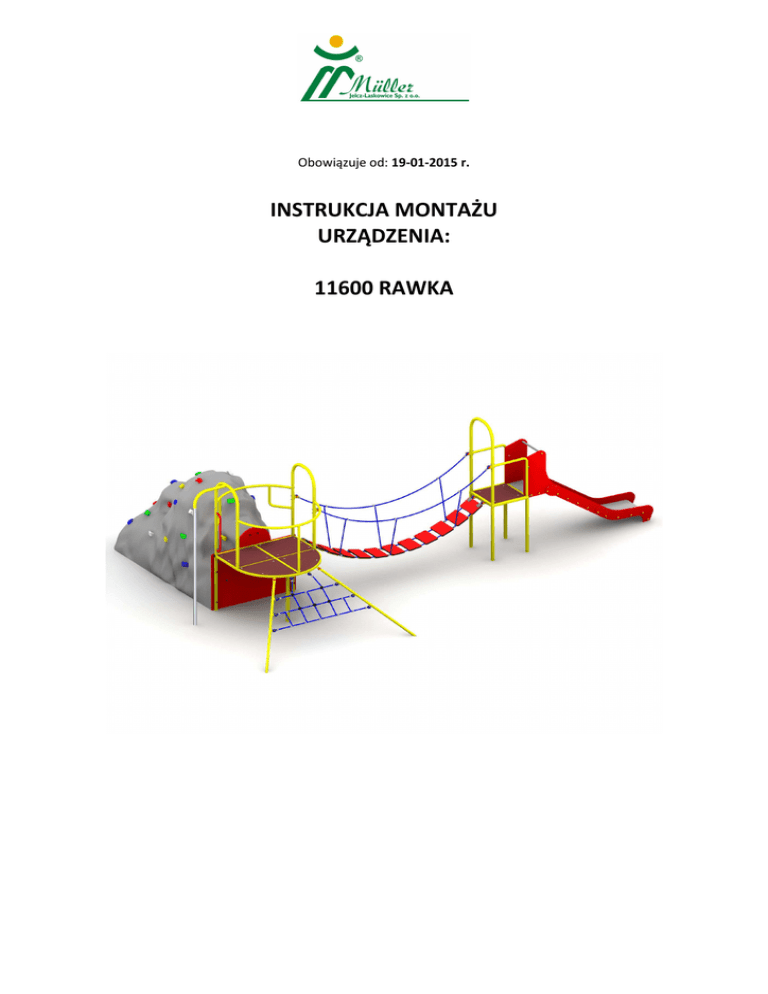

INSTRUKCJA MONTAŻU URZĄDZENIA: 11600 RAWKA

Obowiązuje od: 19-01-2015 r.
INSTRUKCJA MONTAŻU
URZĄDZENIA:
11600 RAWKA
INSTRUKCJA MONTAŻU
Urządzenie: 11600 RAWKA
SPIS TREŚCI
WSTĘP...................................................................................................................................................... 2
ETAP 1 – prace przygotowawcze............................................................................................................. 3
ETAP 2 – montaż urządzenia ................................................................................................................... 4
1. Wykaz elementów...................................................................................................................... 4
2. Schemat montażu....................................................................................................................... 5
WSTĘP
1655
200
350
471
980
2334
2368
Maksymalna wysokość swobodnego upadku: 1,74 m
Głębokość fundamentowania: 0,35 m
Powierzchnia zderzenia: 11,18 x 8,39 m
1500
1655
5240
R1500
R1000
R1500
2000
Powierzchnia
zderzenia
R1000
1500
8383
1655
R1500
7758
R1500
R1500
11174
Strona 2 z 10
INSTRUKCJA MONTAŻU
Urządzenie: 11600 RAWKA
ETAP 1 – prace przygotowawcze
Miejsce prac montażowych zabezpieczyć przed przebywaniem osób niepowołanych.
Konstrukcję ustawić w pożądanym miejscu zachowując wymaganą powierzchnię zderzenia.
Zaznaczyć orientacyjne miejsca styku słupów z gruntem.
Rozstaw betonów:
1654
2011
2099
334
590
670
756
2944
670
1650
1510
1224
755
991
1650
450
298
8383
14
38
2375
1299
1397
19
0
7
590
2598
11174
UWAGA !
Wszystkie czynności należy wykonywać zgodnie z zasadami BHP.
W rozstawie betonów należy przyjąć tolerancję ± 50 mm.
Strona 3 z 10
INSTRUKCJA MONTAŻU
Urządzenie: 11600 RAWKA
ETAP 2 – montaż urządzenia
1. Wykaz elementów
LP.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
ELEMENT
Rawka - złożenie wieży 1 ze skałką
beton O-5001D
beton O-5004D
nakrętka kołpakowa
nakrętka sześciokątna
nakrętka sześciokątna
nit
podkładka
podkładka
pomost prosty
rura strażacka wieża 1
wieża 3
zaślepka 13
zaślepka 17
zaślepka logo
ścianka linowa niska
ślizg HDPE 980
śruba imbusowa
śruba sześciokątna
śruba sześciokątna
śruba sześciokątna
śruba zamkowa
śruba zamkowa
WYMIAR
Ø500x150
Ø500x150
M8
M8
M10
5,1x5,8
8,4x17,0x1,6
10,5x21x2,0
M10x20
M10x30
M10x25
M10x35
M8x35
M8x60
ILOŚĆ
1
13
1
8
4
4
3
12
31
1
1
1
4
17
6
1
1
8
2
17
2
4
8
Strona 4 z 10
INSTRUKCJA MONTAŻU
Urządzenie: 11600 RAWKA
2. Schemat montażu
Darń (jeżeli występuje) wyciąć, odłożyć na bok, wykopać otwory pod fundamenty słupów złożenia Rawka - złożenie wieży 1 ze skałką (poz.1), na
odpowiednią głębokość
Wstawić betony (poz.2) do otworów
Zamocować konstrukcję do betonów (poz.2)
Wypoziomować i wypionować konstrukcję sprawdzając, czy znak poziomu podstawowego pokrywa się z poziomem terenu
A ( 1 : 20 )
1
14
1
20
9
2
A
2
Strona 5 z 10
INSTRUKCJA MONTAŻU
Urządzenie: 11600 RAWKA
Darń (jeżeli występuje) wyciąć, odłożyć na bok, wykopać otwór pod fundament rury strażackiej wieża 1 (poz.11), na pożądaną głębokość
Wstawić beton (poz.3) do otworu
Włożyć rurę strażacką wieża 1 (poz.11) w mocowanie w złożeniu Rawka - złożenie wieży 1 ze skałką (poz.1)
Przymocować rurę strażacką wieża 1 (poz.11) do betonu (poz.3)
Połączyć rurę strażacką wieża 1 (poz.11) za pomocą trzech nitów do mocowania w złożeniu Rawka - złożenie wieży 1 ze skałką (poz.1)
Wypoziomować i wypionować konstrukcję sprawdzając, czy znak poziomu podstawowego pokrywa się z poziomem terenu
1
B ( 1 : 20 )
11
14
C
20
9
11
3
C ( 1 : 20 )
1
B
7
11
3
Strona 6 z 10
INSTRUKCJA MONTAŻU
Urządzenie: 11600 RAWKA
Darń (jeżeli występuje) wyciąć, odłożyć na bok, wykopać otwory pod fundamenty nóg ścianki linowej niskiej (poz.16), na pożądaną głębokość
Wstawić betony (poz.2) do otworów
Zamontować ściankę linową niską (poz.16) do betonów (poz.2)
Połączyć ściankę linową niską (poz.16) ze złożeniem Rawka - złożenie wieży 1 ze skałką (poz.1)
Wypoziomować i wypionować konstrukcję sprawdzając, czy znak poziomu podstawowego pokrywa się z poziomem terenu
D ( 1 : 20 )
21
1
15
19
9
16
D
9
6
15
1
9
6
15
E
E ( 1 : 20 )
16
2
14
16
20
9
2
2
Strona 7 z 10
INSTRUKCJA MONTAŻU
Urządzenie: 11600 RAWKA
Darń (jeżeli występuje) wyciąć, odłożyć na bok, wykopać otwory pod fundamenty wieży 3 (poz.12), na pożądaną głębokość
Wstawić betony (poz.2) do otworów
Zamontować wieżę 3 (poz.12) do betonów (poz.2)
Wypoziomować i wypionować konstrukcję sprawdzając, czy znak poziomu podstawowego pokrywa się z poziomem terenu
12
F ( 1 : 20 )
12
F
14
20
9
2
2
Strona 8 z 10
INSTRUKCJA MONTAŻU
Urządzenie: 11600 RAWKA
Zamocować pomost prosty (poz.10) do złożenia Rawka - złożenie wieży 1 ze skałką (poz.1) oraz do wieży 3 (poz.12)
1
10
G
12
G ( 1 : 20 )
23
23
10
8
4
4
12
9
8
18
10
Strona 9 z 10
INSTRUKCJA MONTAŻU
Urządzenie: 11600 RAWKA
Darń (jeżeli występuje) wyciąć, odłożyć na bok, wykopać otwory pod fundament ślizgu HDPE 980 (poz.17), na pożądaną głębokość
Wstawić beton (poz.2) do otworu
Zamontować ślizg HDPE 980 (poz.17) do betonu (poz.2)
Połączyć ślizg HDPE 980 (poz.17) z wieżą 3 (poz.12) w wyznaczonych miejscach
Wypoziomować i wypionować konstrukcję sprawdzając, czy znak poziomu podstawowego pokrywa się z poziomem terenu
12
17
I
I ( 1 : 20 )
H ( 1 : 20 )
13
22
14
17
20
9
2
8
H
5
12
17
13
22
2
5
8
Usunąć powstałe luzy w połączeniach.
Zasypać otwory ziemią, ubić i wyrównać darnią (jeżeli występuje) do poziomu gruntu.
Zamontować tabliczkę znamionową.
Strona 10 z 10
