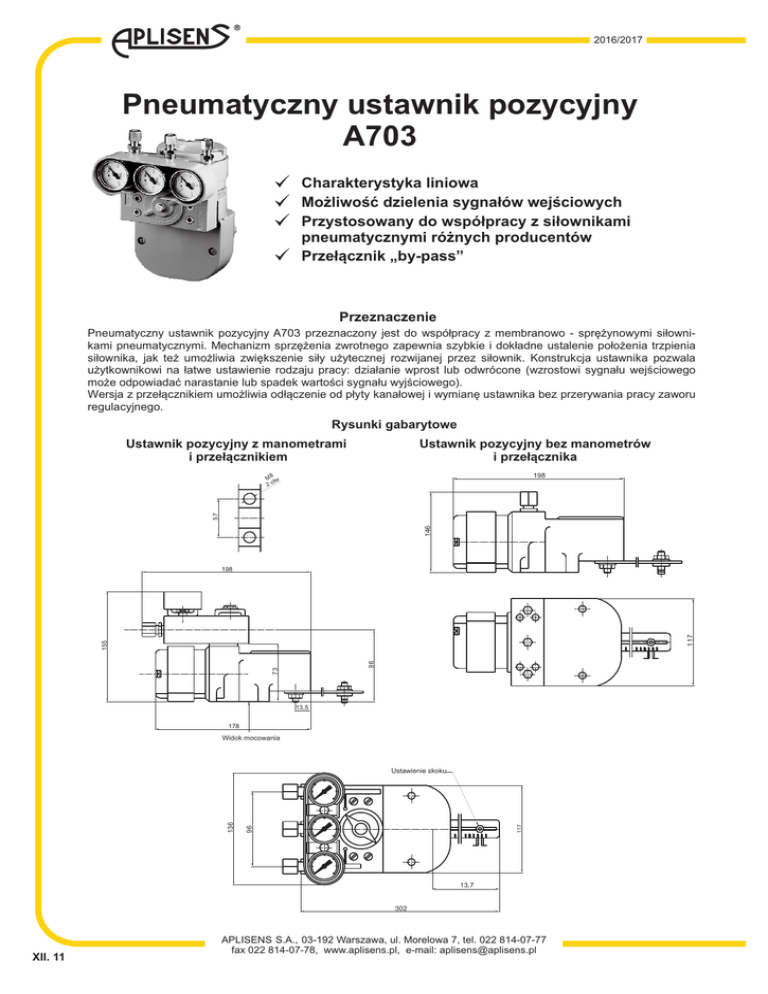

Pneumatyczny ustawnik pozycyjny A703

2016/2017
Pneumatyczny ustawnik pozycyjny
A703
Charakterystyka liniowa
[
[
Mo¿liwoœæ dzielenia sygna³ów wejœciowych
[
Przystosowany do wspó³pracy z si³ownikami
pneumatycznymi ró¿nych producentów
[
Prze³¹cznik „by-pass”
Przeznaczenie
Pneumatyczny ustawnik pozycyjny A703 przeznaczony jest do wspó³pracy z membranowo - sprê¿ynowymi si³ownikami pneumatycznymi. Mechanizm sprzê¿enia zwrotnego zapewnia szybkie i dok³adne ustalenie po³o¿enia trzpienia
si³ownika, jak te¿ umo¿liwia zwiêkszenie si³y u¿ytecznej rozwijanej przez si³ownik. Konstrukcja ustawnika pozwala
u¿ytkownikowi na ³atwe ustawienie rodzaju pracy: dzia³anie wprost lub odwrócone (wzrostowi sygna³u wejœciowego
mo¿e odpowiadaæ narastanie lub spadek wartoœci sygna³u wyjœciowego).
Wersja z prze³¹cznikiem umo¿liwia od³¹czenie od p³yty kana³owej i wymianê ustawnika bez przerywania pracy zaworu
regulacyjnego.
Rysunki gabarytowe
Ustawnik pozycyjny z manometrami
i prze³¹cznikiem
Ustawnik pozycyjny bez manometrów
i prze³¹cznika
198
146
57
M8 tw
2o
73
96
155
117
198
13,5
178
Widok mocowania
117
96
136
Ustawienie skoku
13,7
302
XII. 11
APLISENS S.A., 03-192 Warszawa, ul. Morelowa 7, tel. 022 814-07-77
fax 022 814-07-78, www.aplisens.pl, e-mail: [email protected]
2016/2017
Dane techniczne
Sygna³ wejœciowy (steruj¹cy)
20...100 kPa
20...60 kPa
60...100 kPa
Ciœnienie zasilania
Pneumatyczny sygna³ wyjœciowy
Skok wspó³pracuj¹cego si³ownika
NieliniowoϾ
Histereza
Czu³oœæ
Charakterystyka pracy
Wydatek na wyjœciu
140...600 kPa
0...100% ciœnienia zasilaj¹cego
10...101,6 mm
<1,5% szerokoœci sygna³u wejœciowego
<1% szerokoœci sygna³u wejœciowego
<0,06% szerokoœci sygna³u wejœciowego
liniowa
min. 15...36 kg/h przy ciœnieniu zasilania 140...600 kPa
i sygnale wejœciowym 60 kPa
0,26...0,68 kg/h przy ciœnieniu zasilania 140...600 kPa
O
-25OC...+70 C
Zu¿ycie w³asne powietrza
Dopuszczalna temperatura otoczenia
B³êdy dodatkowe:
- od zmian ciœnienia zasilania o 10%
- od zmian temperatury
WilgotnoϾ
Stopieñ ochrony obudowy
Przy³¹cza pneumatyczne
Po³o¿enie robocze
Masa
0,3% szerokoœci zakresu sygna³u steruj¹cego
0,5% /10OC
5...100%
IP54
otwory gwintowane 1/4” NPT lub przy³¹cza do rurek
miedzianych lub polietylenowych Æ
6 mm lub Æ
8 mm
dowolne
1,8...3,8 kg w zale¿noœci od wykonania
Sposób zamawiania
A703-A
Pneumatyczny ustawnik pozycyjny
KOD1
001/
002/
003/
007/
008/
009/
WYKONANIE
Sygna³ wejœciowy 20...100 kPa, bez manometrów i prze³¹cznika
Sygna³ wejœciowy 20...60 kPa, bez manometrów i prze³¹cznika
Sygna³ wejœciowy 60...100 kPa, bez manometrów i prze³¹cznika
Sygna³ wejœciowy 20...100 kPa, z manometrami i prze³¹cznikiem
Sygna³ wejœciowy 20...60 kPa, z manometrami i prze³¹cznikiem
Sygna³ wejœciowy 60...100 kPa, z manometrami i prze³¹cznikiem
KOD2
R971
R972
*PRZY£¥CZA PNEUMATYCZNE
Dla rurek miedzianych i polietylenowych Æ
6 mm
Dla rurek miedzianych i polietylenowych Æ
8 mm
* Inne przy³¹cza pneumatyczne - po uzgodnieniu z konsultantem APLISENS
Uwaga:
à
Ustawniki w wykonaniu podstawowym A703-A001...A009 wyposa¿one s¹ w krzywkê L (liniow¹) oraz zestaw
czêœci do monta¿u na si³ownikach jarzmowych na przyk³ad.: typ 37 lub 38 produkcji Polna S.A. Przemyœl
à
Ustawniki o charakterystyce przyspieszaj¹cej lub opóŸniaj¹cej wykonywane s¹ na specjalne zamówienie
- po uzgodnieniu z konsultantem APLISENS.
Przyk³ad: Ustawnik pozycyjny typ A703, sygna³ wejœciowy 60...100kPa, wyposa¿ony w manometry i prze³¹cznik,
6 mm
przy³¹cze pneumatyczne do rurek miedzianych Æ
A703-A009/R971
APLISENS S.A., 03-192 Warszawa, ul. Morelowa 7, tel. 022 814-07-77
fax 022 814-07-78, www.aplisens.pl, e-mail: [email protected]
XII. 12
