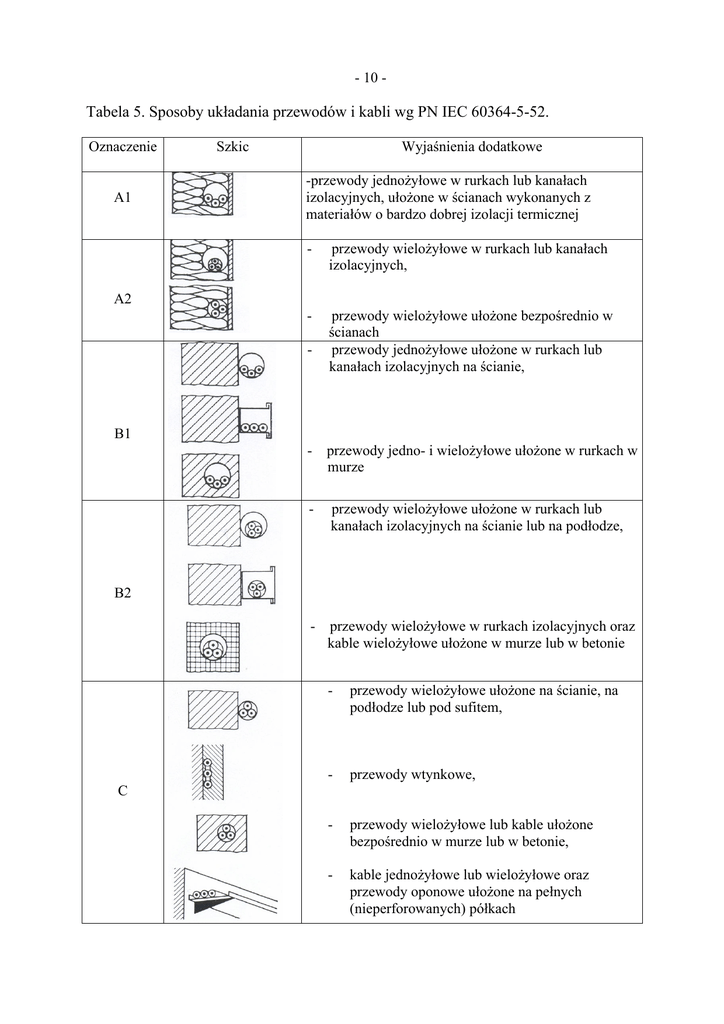

Tabela 5. Sposoby układania przewodów i kabli wg PN IEC 60364-5-52.
Oznaczenie
A1
Szkic
Wyjaśnienia dodatkowe
-przewody jednożyłowe w rurkach lub kanałach
izolacyjnych, ułożone w ścianach wykonanych z
materiałów o bardzo dobrej izolacji termicznej
-
przewody wielożyłowe w rurkach lub kanałach
izolacyjnych,
-
przewody wielożyłowe ułożone bezpośrednio w
ścianach
przewody jednożyłowe ułożone w rurkach lub
kanałach izolacyjnych na ścianie,
A2
-
B1
-
przewody jedno- i wielożyłowe ułożone w rurkach w
murze
-
przewody wielożyłowe ułożone w rurkach lub
kanałach izolacyjnych na ścianie lub na podłodze,
-
przewody wielożyłowe w rurkach izolacyjnych oraz
kable wielożyłowe ułożone w murze lub w betonie
B2
-
przewody wielożyłowe ułożone na ścianie, na
podłodze lub pod sufitem,
-
przewody wtynkowe,
-
przewody wielożyłowe lub kable ułożone
bezpośrednio w murze lub w betonie,
-
kable jednożyłowe lub wielożyłowe oraz
przewody oponowe ułożone na pełnych
(nieperforowanych) półkach
C
- 11 Tabela 5. cd.
Oznaczenie
D
Szkic
Wyjaśnienia dodatkowe
-
kable wielożyłowe w przepustach w ziemi,
-
kable jednożyłowe w przepustach w ziemi,
-
kable jedno- i wielożyłowe ułożone bezpośrednio w
ziemi
kable jedno- lub wielożyłowe oraz przewody
oponowe ułożone na perforowanych półkach
(korytkach)
E lub F
-
przewody wielożyłowe lub kable (zawieszone) w
powietrzu lub w pobliżu ścian, lecz w odległości
większej niż 0,3 średnicy kabla lub przewodu od
ściany,
-
kable jedno- lub wielożyłowe oraz przewody
oponowe ułożone na drabinkach lub wspornikach
E, F lub G
Wytyczne odnośnie układania kabli podaje norma N SEP-E-004, która przewiduje następujące
sposoby układania kabli poza budynkami:
• bezpośrednio w ziemi,
• w rurach i blokach umieszczonych w ziemi,
• w kanałach kablowych,
• w tunelach kablowych,
• na estakadach (pomostach kablowych).
6. DOBÓR ZABEZPIECZEŃ PRZEWODÓW I KABLI
Instalacje elektryczne zgodnie z wymaganiami normy PN-IEC 60364 muszą być
zabezpieczone przed skutkami zwarć i przeciążeń.
Zabezpieczenia zwarciowe należy umieścić we wszystkich przewodach roboczych.
Zabezpieczenia zwarciowe przewodów powinny być umieszczone na początku linii.
Zabezpieczenia od przeciążeń przewodów można umieścić w dowolnej odległości od początku
linii, jednak przed pierwszym rozgałęzieniem lub gniazdem wtyczkowym.
Zabezpieczenia przetężeniowe mogą być zrealizowane przez zastosowanie:
- jednego urządzenia (wyłącznika lub bezpieczników) zabezpieczającego zarówno przed
skutkami zwarć i przeciążeń,
- dwóch różnych urządzeń, z których jedno zabezpiecza przed skutkami zwarć a drugie przed
skutkami przeciążeń.
Charakterystyka działania urządzenia zabezpieczającego przewody od przeciążenia powinna
spełniać następujące dwa warunki:
