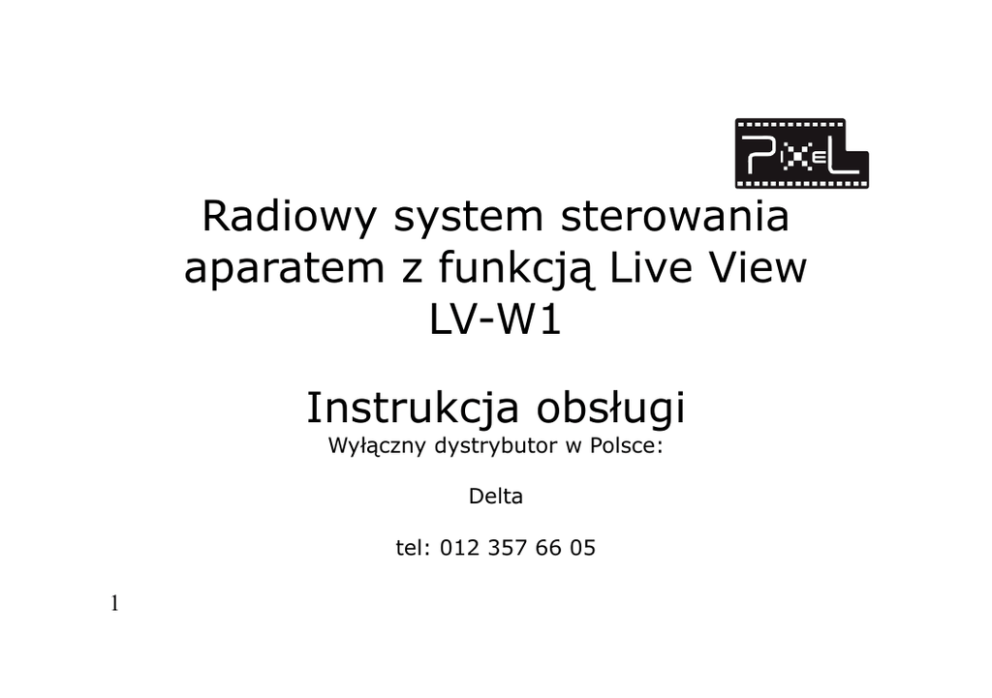

Radiowy system sterowania
aparatem z funkcją Live View
LV-W1
Instrukcja obsługi
Wyłączny dystrybutor w Polsce:
Delta
tel: 012 357 66 05
1
Instrukcja obsługi została przygotowana w listopadzie 2009. Prosimy
o kontakt z dystrybutorem produktu w razie problemów ze współpracą
z urządzeniami, których premiera miała miejsce później.
2
Spis treści:
1.
2.
3.
4.
5.
6.
7.
3
Rozdział:
str:
Informacje podstawowe
Cechy urządzenia
Przed pierwszym użyciem
Zawartość zestawu
Nazwy części
Obsługa urządzenia
Dane techniczne
4
5
6
7
8
10
16
Informacje podstawowe
Dziękujemy za zakup radiowego systemu sterowania aparatem z
funkcją Live View LV-W1 firmy Pixel.
Zachęcamy do zapoznania się z całą instrukcją obsługi, pozwoli to w
pełni poznać możliwości tego produktu.
4
Cechy urządzenia
•
•
•
•
•
•
•
5
Częstotliwość pracy 2.4 GHz, 3 kanały do wyboru
Maksymalny zasięg to 100 metrów
Obsługa trybu zdjęć pojedyńczych, seryjnych, trybu Bulb oraz zdjęć
z opóźnionym otwarciem migawki
Wysokiej jakości wyświetlacz 3.0" TFT
Rozdzielczość obrazu 960x240 px
Akumulator 3.7V 1200 mAh, zapewniający do 6 godzin pracy
Możliwość podłączenia odbiornika bezpośrednio do aparatu
Przed pierwszym użyciem
1. Upewnij się, że aparat i zestaw LV-W1 są wyłączone przed
zainstalowaniem urządzenia
2. Urządzenie zawiera podzespoły elektroniczne które nie powinny
być wystawiane na niesprzyjające warunki takie jak bardzo duża
wilgotność czy temperatura
3. Jeśli urządzenie nie będzie używane przez dłuższy okres czasu
proszę je wyłączyć i wyjąć baterię.
4. Urządzenie posiada 24 miesiące gwarancji, nie dotyczy ona
uszkodzeń mechanicznych oraz części eksploatacyjnych takich jak
baterie.
6
Zawartość zestawu
7
Nazwy części
Odbiornik:
8
Nazwy części
Nadajnik:
a - ikonka trybu zdjęc pojedyńczych
b - ikonka trybu zdjęć ciągłych
c - ikonka trybu BULB
d - ikonka trybu zdjęć z opóźnieniem
e, f, g, h - kontrolki wybranego trybu zdjęć
i - rozjaśnienie ekranu
j - przycisk "w prawo"
k - przyciemnienie ekranu
l - przycisk "w lewo"
m - włącznik ekranu
9
1 - wyjście sygnału video
4 - przyciski funkcji
7 - spust migawki
10 - komora baterii
13 - włącznik
10
2 - wejście ładowarki
5 - wskaźnik funkcji
8 - kontrolka spustu
11 - zatrzask
3 - port mini USB
6 - ikonki funkcji
9 - kontrolka ładowania
12 - przełącznik kanałów
1 - wtyczka ładująca
3 - wtyczka wężyka spustowego
5 - wtyczka mini USB
11
2 - wtyczka USB
4 - wtyczka AV
Obsługa urządzenia
Zakładanie baterii:
1. Otworzyć przedział baterii
2. Umieścić baterię zgodnie z
oznaczeniami + oraz 3. Zamknąć zawleczkę
4. Kiedy na wyświetlaczu pojawi się
wskaźnik niskiego poziomu baterii
należy ją wymienić
12
Podłączanie odbiornika do aparatu
1. Proszę upewnić się, że zarówno odbiornik
jak i aparat są wyłączone
2. Poluzować pokrętło mocujące
3. Wsunąć odbiornik w gniazdo aparatu jak
na rysunku
4. Dokręcić pokrętło mocujące
5. Włączyć oba urządzenia
6. Kiedy poziom naładowania akumulatora
jest właściwy zapala się czerwona kontrolka
7. Kiedy energia w akumulatorze jest na wyczerpaniu zaczyna migać
niebieska kontrolka
13
Podłączanie spustu migawki
1. Proszę upewnić się, że zarówno
odbiornik jak i aparat są
wyłączone
2. Podłączyć kabel CL-16 do
gniazda minu USB w odbiorniku
3. Podłączyć kabel CL-16 do
gniazda wężyka spustowego w
aparacie
4. Podłączyć drugą końcówkę kabla
CL-16 do gniazda AV w aparacie.
5. Włączyć zasilanie
14
Regulacja wyświatlacza LCD
Wyświetlacz LCD posiada możliwość regulacji jasności. Aby zwiększyć
jasność wyświetlanego obrazu należy wcisnąć przycisk "w górę" aby
zmniejszyć jasność należy wcisnąć przycisk "w dół". Wyświetlacz może
być również wyłączony, w tym celu należy wcisnąć przycisk LV. Po jego
ponownym wciśnięciu wyświetlacz włączy się.
15
Wykonywanie zdjęć
Do wyboru trybu pracy migawki służą przyciski "w prawo" oraz "w
lewo". Urządzenie sygnalizje wybrany tryb poprzez świecącą kontrolkę
przy wskaźnikach trybów pracy. Aby wykonać zdjęcie należy wybrać
odpowiedni do danej sytuacji tryb pracy migawki. Wciśnięcie do połowy
przycisku "spustu migawki" powoduje nastawienie ostrości przez aparat
- sygnalizuje to zielona dioda (kontrolka migawki). Wciśnięcie przycisku
do końca powoduje wyzwolenie migawki - sygnalizowane przez
czerwoną diodę (kontrolka migawki).
•
•
16
W trybie zdjęć pojedyńczych po wciśnięciu przycisku aparat
wykona tylko jedno zdjęcie, aby wykonać kolejne, należy wcisnąć
przycisk ponownie.
W trybie zdjęć seryjnych po przyciśnięciu do końca przycisku
"spustu migawki" aparat rozpocznie wykonywanie zdjęć aż do
chwili zwolnienia przycisku. Szybkość z jaką zdjęcia będą
•
•
wykonywane zależy od osiągów aparatu i wolnego miejsca na
karcie pamięci.
W trybie Bulb po przyciśnięciu do końca przycisku "wyzwolenia
migawki" aparat rozpocznie wykonywanie zdjęć. Ponowne
wciśnięcie przycisku zakończy wykonywanie zdjęć
W trybie z opóźnionym wyzwoleniem migawki po przyciśnięciu
do końca przycisku "trybu pracy migawki" aparat wykona zdjęcie
po upływie 4 sekund, w tym czasie kontrolka migawki mignie 8
razy.
UWAGA: wybrany tryb pracy migawki powinien być ustawiony również w
aparacie.
Aparat wyzwalać można również podłączając nadajnik przewodowo za
pomocą kabla CL-16, jest to rozwiązanie pozwalające na zwiększenie
czasu pracy na akumulatorze.
17
Dane techniczne
Częstotliwość pracy:
Zasięg:
Ilość kanałów:
Czas gotowości:
Czas pracy:
FSK 2.4 GHz / 433 MHz
100 metrów
3
nadajnik ~500 godzin
odbiornik ~500 godzin
nadajnik ~4 godzin
odbiornik ~6 godzin
