Karta katalogowa NEF22-DRZ

SN PROMET Sosnowiec 41-200, ul. Lipowa 11
www.sn-promet.com.pl

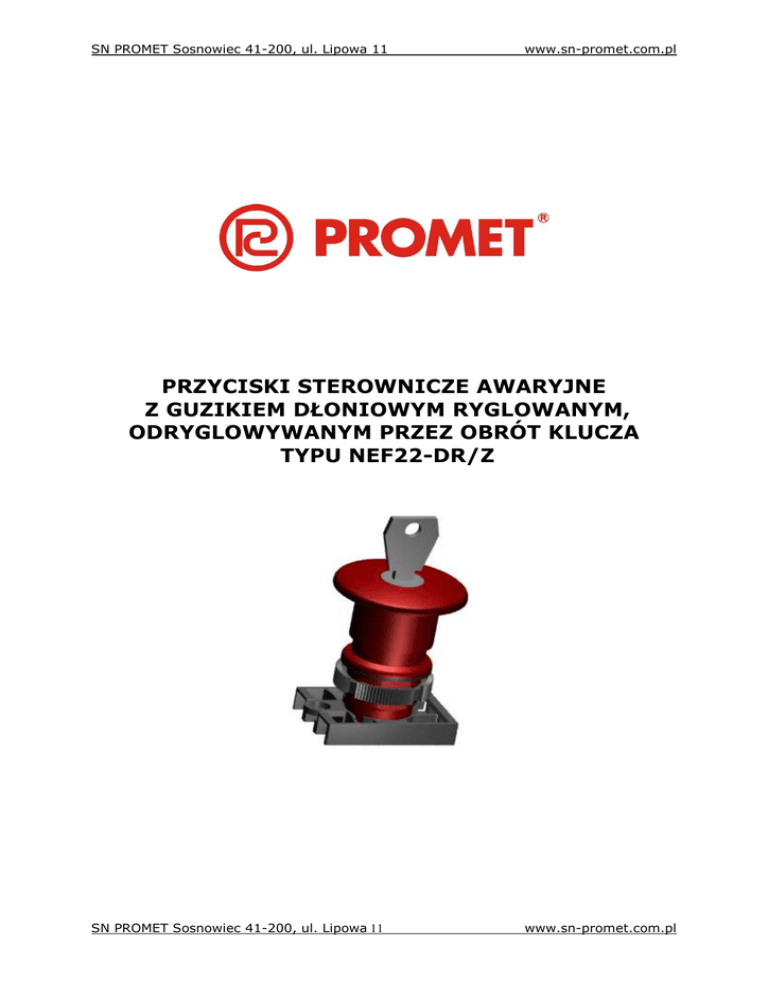

PRZYCISKI STEROWNICZE AWARYJNE
Z GUZIKIEM DŁONIOWYM RYGLOWANYM,
ODRYGLOWYWANYM PRZEZ OBRÓT KLUCZA
TYPU NEF22-DR/Z
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
www.sn-promet.com.pl
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
www.sn-promet.com.pl
PRZEZNACZENIE, BUDOWA, MONTAś
Napędy sterownicze typu NEF22-DR/Z z korpusami wykonanymi z tworzywa w kolorze
czarnym są przeznaczone do wbudowania w znormalizowane otwory Ø22,5mm wykonane
w róŜnego rodzaju urządzeniach sterowniczo-sygnalizacyjnych lub bezpośrednio w
korpusach maszyn i urządzeń. Są one przeznaczone do współpracy z członami
łączeniowymi EF22X oraz EF22Y, produkowanymi przez SN Promet.
BUDOWA I DZIAŁANIE
Napędy NEF22-DR/Z składają się z:
Członu napędowego zwanego napędem przycisku,
Członu pośredniego zwanego korpusem pośrednim.
MONTAś
Korpus napędu wraz z uszczelką wkłada się do otworu montaŜowego od strony czołowej
pulpitu, nakręca się do oporu nakrętkę mocującą pod pulpitem, a następnie łączy człon
napędowy z korpusem pośrednim.
Napęd typu NEF22-DR/Z nie jest kompletnym przyciskiem sterowniczym.
Kompletny przycisk składa się z:
Napędu typu NEF22-DR/Z,
1 – 6 elementów łączeniowych typu EF22, zamawianych oddzielnie,
Człon przycisku NEF22:
1.
2.
3.
4.
5.
Człon napędowy
Pulpit
Nakrętka mocująca
Korpus pośredni
Element łączeniowy EF22
UłoŜenie członu napędowego względem pulpitu:
1. Człon napędowy
2. Pulpit
3. Nakrętka mocująca
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
MontaŜ korpusu pośredniego z członem
napędowym:
1. Człon napędowy
2. Korpus pośredni
3. Element łączeniowy EF22
www.sn-promet.com.pl
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
www.sn-promet.com.pl
DEMONTAś
Aby rozmontować przycisk sterowniczy NEF22 naleŜy postępować wg następujących
kroków:
1. Wkrętakiem płaskim (6) naleŜy podwaŜyć zaczep ruchomy elementu
łączeniowego (5), a następnie odciągnąć łącznik od korpusu pośredniego (4).
2. Następnie naleŜy umieścić wkrętak równieŜ w otworze znajdującym się w uchu
korpusu pośredniego (4), lekko podwaŜyć i odciągnąć korpus od członu
napędowego.
3. Na końcu naleŜy odkręcić nakrętkę mocującą (3), co umoŜliwi wyjęcie członu
napędowego (1) z pulpitu (2).
DemontaŜ łącznika z korpusu pośredniego:
DemontaŜ korpusu pośredniego:
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
5.
Człon napędowy
Pulpit
Nakrętka mocująca
Korpus pośredni
Element łączeniowy EF22
Wkrętak płaski
Człon napędowy
Pulpit
Nakrętka mocująca
Korpus pośredni
Wkrętak płaski
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
Człon napędowy:
1. Człon napędowy
2. Pulpit
3. Nakrętka mocująca
www.sn-promet.com.pl
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
www.sn-promet.com.pl
DANE TECHNICZNE
PARAMETR
WARTOŚĆ
Znamionowe napięcie izolacji Ui
500V
Znamionowy prąd cieplny Ith
10A
Znamionowe prądy łączeniowe w kategoriach uŜytkowania Ie
AC 15 – Ue 230V / 400V
DC 13 – Ue 110V / 220V
6A / 4A
1A / 0,25A
Napięcie znamionowe udarowe wytrzymywane
2500V
Prąd organiczny wytrzymywany
1000A
Stopień zanieczyszczenia środowiska
2
Stopień ochrony napędów przycisków
IP 65
Stopień ochrony części podpulpitowej
IP 20
Trwałość mechaniczna
3 x 106
Znamionowa częstość łączeń
600 ł/h
Przekroje przewodów przyłączeniowych
1x lub 2x LY 0,75 – 1,5
mm2
1x lub 2x DY 1 – 1,5 mm2
PołoŜenie pracy
Dowolne
Temperatura pracy dla wykonania
N/2
W/3
-15°C...+30°C
-30°C...+50°C
Droga otwierania skutecznego
Droga całkowita
1)
3mm
1)
4,7mm
Minimalna siła potrzebna do osiągnięcia połoŜenia otwarcia
skutecznego
1,7N
Wyrób zgodny z normą PN-EN 60947-1
1)
Wielkości związane
rozwiernych (1NC)
z
otwieraniem
skutecznym
dla
elementów
łączeniowych
NAPĘDY RYGLOWANE NEF22-DR/Z
Rodzaj
IP
Z guzikiem
dłoniowym
ryglowanym,
odryglowywanym
przez obrót klucza
65
Oznaczenie
przycisku
NEF22-DR/Zc
Kolor
guzika
Masa
(kg)
Czerwony
0,0621
1. Elementy łączeniowe typu EF22 naleŜy zamawiać osobno.
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
www.sn-promet.com.pl
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
www.sn-promet.com.pl
WYMIARY GABARYTOWE
ELEMENTY ŁĄCZENIOWE TYPU EF22
Elementy łączeniowe typu EF22 są przeznaczone dla serii przycisków sterowniczych
NEF22 oraz NEK22M. Element łączeniowy EF22X posiada jeden zestyk zwierny, EF22Y
jeden zestyk rozwierny. Korpus członu łączeniowego posiada dwa zaczepy montaŜowe
(stały i ruchomy). Element łączeniowy EF22Y spełnia wymagania otwierania skutecznego.
Rodzaj
IP
Oznaczenie
Kolor
Masa (kg)
Element
łączeniowy typu
EF22 (NO)
20
EF22X
Zielony
0,0110
Element
łączeniowy typu
EF22 (NC)
20
EF22Y
Czerwony
0,0124
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
www.sn-promet.com.pl
SN PROMET Sosnowiec 41-200, ul. Lipowa 11
www.sn-promet.com.pl
PRZYKŁAD ZAMÓWIENIA
Typ napędu
NEF22-DR/Zc
+
Element łączeniowy typu EF22
+
EF22X i EF22Y
Opis:
Napęd awaryjny czerwony + Element łączeniowy EF22X i EF22Y.
