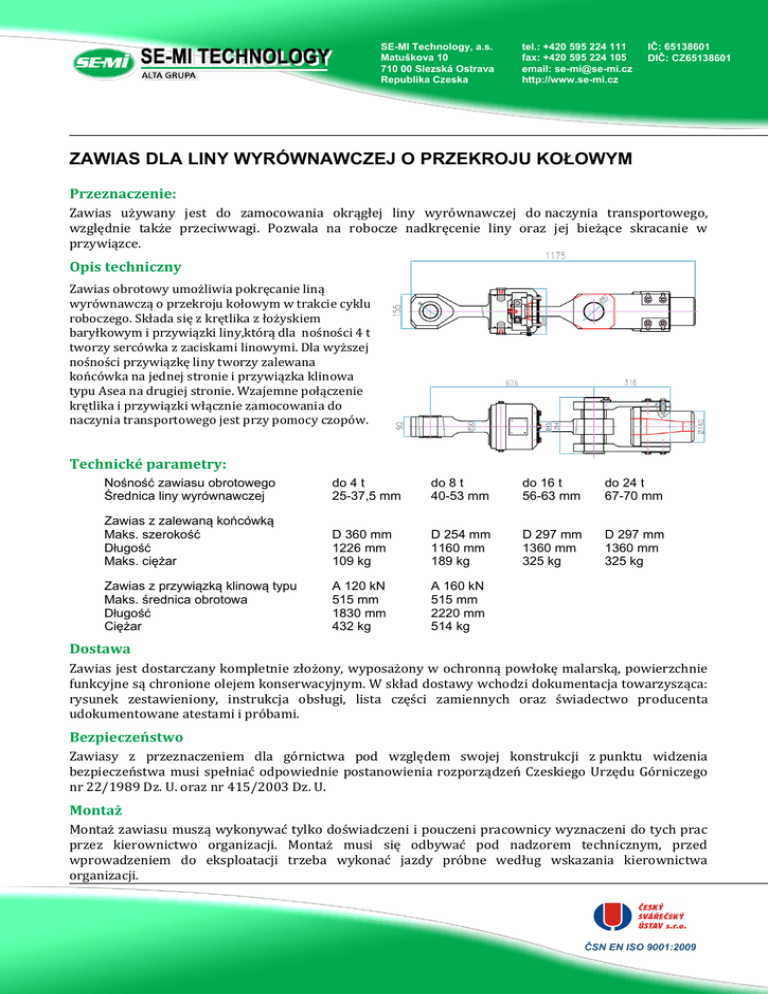

ZAWIAS DLA LINY WYRÓWNAWCZEJ O PRZEKROJU KOŁOWYM
Przeznaczenie:
Zawias używany jest do zamocowania okrągłej liny wyrównawczej do naczynia transportowego,
względnie także przeciwwagi. Pozwala na robocze nadkręcenie liny oraz jej bieżące skracanie w
przywiązce.
Opis techniczny
Zawias obrotowy umożliwia pokręcanie liną
wyrównawczą o przekroju kołowym w trakcie cyklu
roboczego. Składa się z krętlika z łożyskiem
baryłkowym i przywiązki liny,którą dla nośności 4 t
tworzy sercówka z zaciskami linowymi. Dla wyższej
nośności przywiązkę liny tworzy zalewana
końcówka na jednej stronie i przywiązka klinowa
typu Asea na drugiej stronie. Wzajemne połączenie
krętlika i przywiązki włącznie zamocowania do
naczynia transportowego jest przy pomocy czopów.
Technické parametry:
Nośność zawiasu obrotowego
Średnica liny wyrównawczej
do 4 t
25-37,5 mm
do 8 t
40-53 mm
do 16 t
56-63 mm
do 24 t
67-70 mm
Zawias z zalewaną końcówką
Maks. szerokość
Długość
Maks. ciężar
D 360 mm
1226 mm
109 kg
D 254 mm
1160 mm
189 kg
D 297 mm
1360 mm
325 kg
D 297 mm
1360 mm
325 kg
Zawias z przywiązką klinową typu
Maks. średnica obrotowa
Długość
Ciężar
A 120 kN
515 mm
1830 mm
432 kg
A 160 kN
515 mm
2220 mm
514 kg
Dostawa
Zawias jest dostarczany kompletnie złożony, wyposażony w ochronną powłokę malarską, powierzchnie
funkcyjne są chronione olejem konserwacyjnym. W skład dostawy wchodzi dokumentacja towarzysząca:
rysunek zestawieniony, instrukcja obsługi, lista części zamiennych oraz świadectwo producenta
udokumentowane atestami i próbami.
Bezpieczeństwo
Zawiasy z przeznaczeniem dla górnictwa pod względem swojej konstrukcji z punktu widzenia
bezpieczeństwa musi spełniać odpowiednie postanowienia rozporządzeń Czeskiego Urzędu Górniczego
nr 22/1989 Dz. U. oraz nr 415/2003 Dz. U.
Montaż
Montaż zawiasu muszą wykonywać tylko doświadczeni i pouczeni pracownicy wyznaczeni do tych prac
przez kierownictwo organizacji. Montaż musi się odbywać pod nadzorem technicznym, przed
wprowadzeniem do eksploatacji trzeba wykonać jazdy próbne według wskazania kierownictwa
organizacji.
