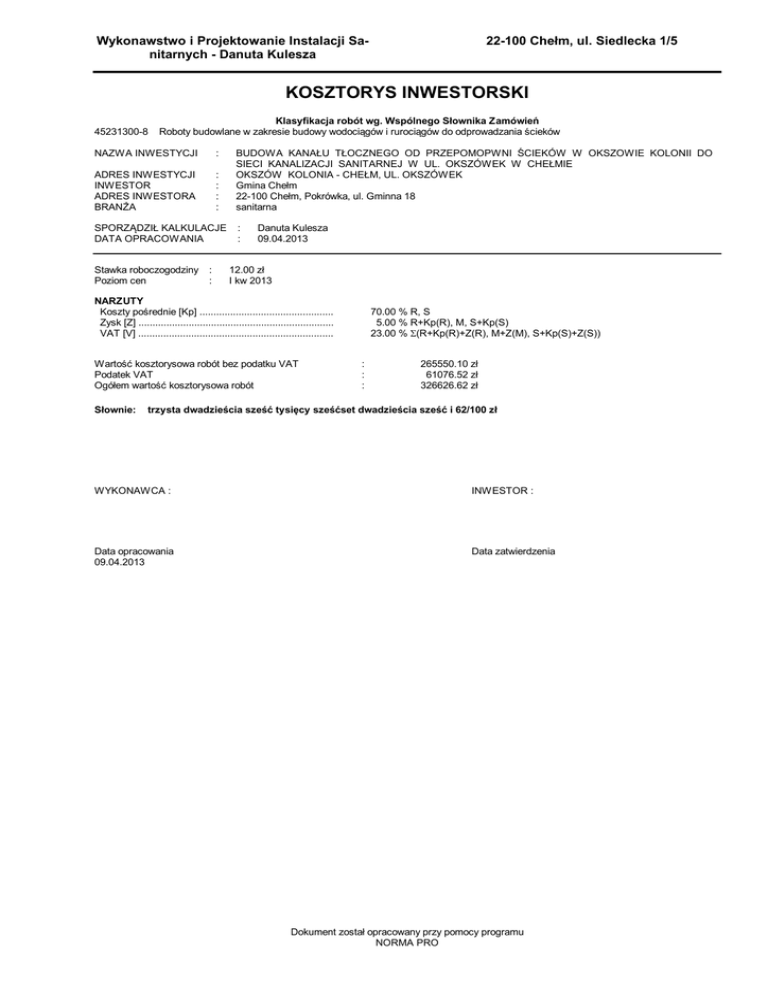

KOSZTORYS INWESTORSKI

Wykonawstwo i Projektowanie Instalacji Sanitarnych - Danuta Kulesza
22-100 Chełm, ul. Siedlecka 1/5
KOSZTORYS INWESTORSKI
45231300-8
Klasyfikacja robót wg. Wspólnego Słownika Zamówień
Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków
NAZWA INWESTYCJI
:
ADRES INWESTYCJI
INWESTOR
ADRES INWESTORA
BRANŻA
:
:
:
:
SPORZĄDZIŁ KALKULACJE
DATA OPRACOWANIA
Stawka roboczogodziny
Poziom cen
:
:
BUDOWA KANAŁU TŁOCZNEGO OD PRZEPOMOPWNI ŚCIEKÓW W OKSZOWIE KOLONII DO
SIECI KANALIZACJI SANITARNEJ W UL. OKSZÓWEK W CHEŁMIE
OKSZÓW KOLONIA - CHEŁM, UL. OKSZÓWEK
Gmina Chełm
22-100 Chełm, Pokrówka, ul. Gminna 18
sanitarna
:
:
Danuta Kulesza
09.04.2013
12.00 zł
I kw 2013
NARZUTY
Koszty pośrednie [Kp] ................................................
Zysk [Z] ......................................................................
VAT [V] ......................................................................
Wartość kosztorysowa robót bez podatku VAT
Podatek VAT
Ogółem wartość kosztorysowa robót
Słownie:
70.00 % R, S
5.00 % R+Kp(R), M, S+Kp(S)
23.00 % (R+Kp(R)+Z(R), M+Z(M), S+Kp(S)+Z(S))
:
:
:
265550.10 zł
61076.52 zł
326626.62 zł
trzysta dwadzieścia sześć tysięcy sześćset dwadzieścia sześć i 62/100 zł
WYKONAWCA :
INWESTOR :
Data opracowania
09.04.2013
Data zatwierdzenia
Dokument został opracowany przy pomocy programu
NORMA PRO
OGÓLNA CHARAKTERYSTYKA OBIEKTU
Zakres inwestycji obejmuje:
" Kanał tłoczny o długości 741,0 m z rur PE-HD100 SDR 17 Dn 160 na ciśnienie PN10
Kanał grawitacyjny o długości 10 m z rur 200PVC
" Studnie o średnicy dn1200 z PCV w których zamontowane będą łączniki rewizyjne z zaworem hydrantowym na ciśnienie PN16
" Zasuwy klinowe kołnierzowe DN150 z miękkim klinem na ciśnienie PN16 z obudową i skrzynką uliczną
" Monitoring istniejącej przepompowni ścieków
Wykopy pod rurociągi należy wykonać mechanicznie koparką podsiębierną o pojemności łyżki 0,15 m3 lub 0,25 m3. W miejscach
zbliżeń i skrzyżowań z innymi rodzajami uzbrojenia roboty ziemne należy wykonywać ręcznie. Na wyrównanym dnie wykopu wykonać
podsypkę piaskową o grubości 15 cm. Po ułożeniu rurociągu oraz wykonaniu niezbędnych prób wykop zasypać warstwą piasku 15
cm ponad wierzch rury, a następnie warstwami ziemi po 30 cm z dokładnym ubiciem. Ze względu na wysoki poziom wód gruntowych
odcinek kanału tłocznego od punktu 4 do punktu 6 zaprojektowano przejście przewiertem. Wody gruntowe odprowadzane będą z wykopów za
pomocą igłofiltów do rowu.
Studzienki usytuowane w drogach lub innych miejscach narażonych na obciążenia dynamiczne mają być wyposażone we właz typu ciężkiego
wg PN-H-74051-294.
Poziom górnej powierzchni włazu w nawierzchni utwardzonej wykonać na równi z nią, natomiast w trawnikach, zieleńcach i gruntach rolnych
ma znajdować się co najmniej
8 cm ponad terenem.
Zgodnie z wydanymi warunkami zaprojektowano kanał tłoczny od przepompowni ścieków na dz. nr 322/7 w miejscowości Okszów Kolonia do
istniejącej sieci kanalizacji sanitarnej d 600 PCV w ul. Okszówek na terenie Miasta Chełm.
Zaprojektowano kanał tłoczny z rur, łączników i kształtek PE-HD 100 SDR 17 PN10 ciśnieniowych o połączeniach następującymi metodami:
- zgrzewanie czołowe,
- połączenia kołnierzowe
Połączenia w/w metodami wykonywać należy zgodnie z instrukcją producenta rur.
Kanał tłoczny projektuje się o średnicy:
- ? 160 PE HD 100, PN 10
Na rurociągach w miejscach występowania łuków należy stosować bloki oporowe ze zbrojonego betonu.
Łuki zgrzewane doczołowo i inne kształtki mają być całkowicie obetonowane. Konstrukcje oporowe wykonuje się przed przeprowadzeniem prób szczelności.
Na sieci kanału tłocznego projektuje się następujące uzbrojenie:
- łącznik rewizyjny z zaworem hydrantowym umieszczony w szczelnej studni z PCV o średnicy d1200mm i parametrach:
-połączenie kołnierzowe i owiercenie wg. PN-EN 1092-2:1999
-łącznik rewizyjny powinien posiadać jedną nasadę typu C na węża d52
-maksymalne ciśnienie PN16
-temperatura do 1200C
-korpus, pokrywa wykonane z żeliwa sferoidalnego GGG40 EN-GJS-400-15
-zawór hydrantowy wykonany z aluminium ALSi
- wykonanie z wyczystką
-ochrona antykorozyjna powłoką na bazie żywicy epoksydowej min. 250 mikronów, dodatkowe zabezpieczenie przed promieniowaniem UV,
kolor niebieski
- zasuwy klinowe kołnierzowe dn 150 z miękkim klinem na ciśnienie PN16 z obudową i skrzynką uliczną
Lokalizację zasuw na sieci tłocznej należy oznakować zgodnie z PN-80/B-09700. Tabliczki należy umieścić na specjalnych słupkach
żelbetowych.
Studzienki usytuowane w drogach lub innych miejscach narażonych na obciążenia dynamiczne mają być wyposażone we właz typu ciężkiego
wg PN-H-74051-294.
Poziom górnej powierzchni włazu w nawierzchni utwardzonej wykonać na równi z nią, natomiast w trawnikach, zieleńcach i gruntach rolnych
ma znajdować się co najmniej
8 cm ponad terenem.
Istniejącą przepompownię należy wyposażyć w:
-SZAFĘ ZASILAJĄCO-STEROWNICZĄ D-C-Z-P-400-3-5/12-A-DOL DLA 2 POMP ZE STEROWNIKIEM MIKROPROCESOROWYM
- ŁĄCZNIK PŁYWAKOWY MS1 kabel długości 10m
-MPS ANALAOGOWY CZUJNIK POZIOMU 0,5 bar 10m
-CIM 250 MODUŁ KOMUNIKACYJNY GSM/GPRS
- ANTEANA GSM/GPRS
Obudowa o stopniu ochrony IP66 wykonana ma być z izolacyjnego i trudnopalnego, termoutwardzalnego kompozytu poliestrowego, zbrojonego
włóknem szklanym, o wysokiej odporności na uszkodzenia mechaniczne i na działanie zewnętrznych warunków atmosferycznych, lub metalowa malowana proszkowo. Obudowa ma być wyposażona w podwójne drzwi, przy czym drzwi wewnętrzne pełnią rolę pulpitu operatorskiego.
Układ sterowania ma być zamocowany na cokole umożliwiającym wyprowadzenie przez cokół przewodów zasilających i sterowniczych z pompowni do układu sterowania.
1) Jednostkę sterującą zestawu pompowego stanowi ma zaawansowany technologicznie sterownik, zawierający oprogramowanie realizujące
opisane poniżej funkcje sterujące i diagnostyczne, zintegrowany z prostym w obsłudze panelem sterowania. Panel sterownika wyposażony jest
w przyciski nastaw i podświetlany, graficzny wyświetlacz LCD o wymiarach minimum 9cm / 14cm. Na wyświetlaczu, w sposób graficzny pokazywane jest aktualne położenie i stan pracy pomp, ewentualnych mieszadeł i przetworników pomiarowych wraz z wynikami pomiarów, oraz status systemu. Każdy obraz na wyświetlaczu posiada rozwijalny tekst pomocy w języku polskim na temat możliwych ustawień i możliwości modyfikacji nastaw. Wyjściowym oknem sterownika jest graficzny obraz pompowni pokazujący rzeczywistą ilość zainstalowanych pomp i stan ich
pracy, położenie pływaków oraz rzeczywisty poziom ścieków w pompowni w postaci linii obniżającej się lub podnoszącej w zależności od poziomu ścieków. Powyższe stany są też wykazane w postaci numerycznej określającej czas pracy pomp czy napełnienie zbiornika pompowni w
centymetrach lub procentach napełnienia. Poprzez wyjście Ethernetowe (VNC) sterownik można podłączyć bezpośrednio do sieci
internetowej,
co daje możliwość jego wizualizowania poprzez przeglądarkę internetową.
Zadaniem sterownika jest realizowanie następujących funkcji:
a) sterowanie pracą ( 2 ) pomp w oparciu o pomiar poprzez sondę hydrostatyczną,
b) w przypadku uszkodzenia lub zdemontowania sondy hydrostatycznej, sterowanie pompami ma się odbywać, w trybie pracy awaryjnej, poprzez określoną ilość wyłączników pływakowych ( min. 2),
c) załączanie/wyłączanie pomp zgodnie z zaprogramowanymi progami poziomu,
d) realizowanie opóźnień czasowych przy załączeniu/wyłączeniu pomp,
-2-
Norma PRO Wersja 4.28 Licencja: 22916 dla Danuta Kulesza
OGÓLNA CHARAKTERYSTYKA OBIEKTU
e) zliczanie godzin pracy każdej pompy,
f) praca naprzemienna pomp z automatycznym zastępowaniem pompy uszkodzonej przez pompę sprawną,
g) generowanie alarmów i ostrzeżeń oraz tworzenie zaawansowanych zestawień alarmów ze stemplami czasowymi,
h) kontrola stanu zabezpieczeń wewnętrznych pomp,
i) kontrola stanu zabezpieczeń zwarciowych i przeciążeniowych silników pomp,
j) transmisja danych za pośrednictwem zainstalowanego w sterowniku modemu GPRS, (poprzez wiadomości SMS, lub do systemu SCADA)
Ponadto przy zastosowaniu dodatkowych modułów kontrolnych i urządzeń zewnętrznych takich jak przekładniki prądowe, przepływomierz, itp.
sterownik ma za zadanie realizowania kolejnych funkcji:
a) pomiar temperatury silnika, temperatury łożysk, oporności izolacji uzwojeń stojana oraz zawartości wody w oleju i generowanie sygnału alarmu w przypadku przekroczenia wartości dopuszczalnych,
b) kompletny zdalny widok instalacji pompowej,
c) możliwość zdalnego ingerowania w nastawy sterownika,
d) optymalizacja programu konserwacji i serwisowania.
2) Wyposażenie szafy zasilająco-sterowniczej pomp stanowią ponadto elementy elektryczne, układy zabezpieczające i wykonawcze takie jak:
a) rozłącznik główny napięcia zasilania z pokrętłem umieszczonym na drzwiach wewnętrznych,
b) układ kontroli asymetrii faz zasilania, zabezpieczający silniki pomp przed skutkami pracy przy braku fazy lub przy nieprawidłowej kolejności
faz napięcia zasilającego,
c) zabezpieczenia zwarciowe i przeciążeniowe silników pomp w postaci samoczynnych wyłączników silnikowych,
d) układy rozruchowe w postaci styczników,
e) podświetlane przełączniki sterowania ręcznego umieszczone na drzwiach wewnętrznych, umożliwiające załączenie pomp w trybie pracy
ręcznej oraz kontrolowane pompowanie ścieków poniżej zabezpieczenia przed suchobiegiem,
f) zewnętrzny, świetlny, migowy sygnalizator stanu alarmowego,
g) zestaw antykondensacyjny złożony z grzałki o mocy 30W i termostatu z nastawianym progiem zadziałania.
3) Szafa sterownicza wyposażona ma być w;
a) wentylowany podest umożliwiający jej umocowanie na betonowym stropie pompowni oraz zapewniający wygodne wprowadzenie do niej kabli
obiektowych.
b) Grzałkę z regulatorem termostatycznym zapobiegającą kondensacji par w obrębie szafy
c) System wentylacji z regulatorem zapobiegający przegrzewaniu się szafy w okresie letnim przy dużym nasłonecznieniu.
d) Szafa sterownicza ma być wewnętrznie izolowana termicznie
e) Opcjonalnie szafa może być wyposażona w fundament prefabrykowany, który może być zakopany w ziemi.
-3-
Norma PRO Wersja 4.28 Licencja: 22916 dla Danuta Kulesza
sieć tłoczna minor
Lp.
Podstawa
1 45231300-8
1 KNR 2-01
d.1 0217-04
2 KNR 2-01
d.1 0230-01
3 KNR 2-01
d.1 0230-01
4 KNR 2-01
d.1 0317-0501
5 KNR 2-01
d.1 0322-02
6 KNR 2-01
d.1 0320-0401
7 KNR 2-01
d.1 0320-0501
PRZEDMIAR
Opis i wyliczenia
j.m.
ROBOTY ZIEMNE.
Wykopy oraz przekopy wykonywane koparkami podsiębiernymi 0.25 m3 na odkład m3
w gruncie kat.III
895.5*0.9
m3
Zasypywanie wykopów spycharkami z przemieszczeniem gruntu na odl. do 10 m
w gruncie kat. I-III - 90%
89.55*0.9
m3
Zasypywanie wykopów spycharkami z przemieszczeniem gruntu na odl. do 10 m
w gruncie kat. I-III - 90%
805.95*0.9
m3
Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi, kolektory w
gruntach suchych kat.III-IV z wydobyciem urobku łopatą lub wyciągiem ręcznym;
głębokość do 3.0 m, szerokość 0.8-1.5 m
895.5*0.1
m3
m3
m3
m3
Pełne umocnienie pionowych ścian wykopów liniowych o głębok.do 3.0 m wypras- m2
kami w grunt.suchych kat.III-IV wraz z rozbiór.(szer.do 1m)
1970.1
m2
Zasypywanie wykopów liniowych o ścianach pionowych w gruntach kat.I-II; głębo- m3
kość do 3.0 m, szerokość 0.8-1.5 m - zasypka przywiezionym piaskiem - policzone
koszty zakupu
89.55*0.1
m3
Zasypywanie wykopów liniowych o ścianach pionowych w gruntach kat.III-IV; głę- m3
bokość do 3.0 m, szerokość 0.8-1.5 m
805.95*0.1
m3
8 KNR-W 2-18 Przewierty o łącznej długości 154,0,0 m maszyną do wierceń poziomych rurami o m
d.1 0306-06
śr.200 w gruntach kat.III-IV
154.0
m
2 45231300-8
9 KNR 2-18
d.2 0501-02
RUROCIĄGI.
Kanały rurowe - podłoża z materiałów sypkich o grubości 15 cm
m2
597.0*0.9
m2
10 KNR-W 2-18 Sieć tłoczna kanalizacji sanitarnej - montaż rurociągów z rur polietylenowych (PE, m
d.2 0109-07
PEHD) o śr.zewnętrznej 160 mm
analogia
741.0
m
11 KNR-W 2-18 Sieci wodociągowe - połączenie rur polietylenowych ciśnieniowych PE, PEHD me- złącz.
d.2 0110-07
todą zgrzewania czołowego o śr.zewnętrznej 160 mm
104
złącz.
12 KNR-W 2-18 Sieci wodociągowe - połączenie rur polietylenowych ciśnieniowych PE, PEHD za
d.2 0111-07
pomocą kształtek elektrooporowych o śr.zewnętrznej 160 mm - kolano
1
szt
13 KNR-W 2-18 Sieci wodociągowe - połączenie rur polietylenowych ciśnieniowych PE, PEHD za
d.2 0111-04
pomocą kształtek elektrooporowych o śr.zewnętrznej 110 mm - zwężka 110/90
3
złącz.
14 KNR-W 2-18 Kanały z rur PVC łączonych na wcisk o śr. zewn. 200 mm
d.2 0408-03
10
m
15 KNR-W 2-18 Zasuwy typu"E" kielichowo-kołnierzowe z obudową o śr.150 mm montowane na
d.2 0211-06
rurociągach PVC i PE
14
kpl.
16 KNR-W 2-18 Rewizja o śr.150 mm z zaworem hydrantowym montowane na rurociągach PE
d.2 0210-03
7
kpl.
17 KNR-W 2-18 Studnie rewizyjne włazowe PVC o śr. 1200 mm kompletne w gotowym wykopie
d.2 0513-03
7
stud.
szt
złącz.
m
kpl.
kpl.
stud.
18 KNR-W 2-18 Studnie rewizyjne z kręgów betonowych o śr. 1200 mm w gotowym wykopie o głę- stud.
d.2 0513-03
bok. 3m
-4-
Norma PRO Wersja 4.28 Licencja: 22916 dla Danuta Kulesza
Poszcz
Razem
805.950
RAZEM
805.950
80.595
RAZEM
80.595
725.355
RAZEM
725.355
89.550
RAZEM
89.550
1970.100
RAZEM
1970.100
8.955
RAZEM
8.955
80.595
RAZEM
80.595
154.000
RAZEM
154.000
537.300
RAZEM
537.300
741.000
RAZEM
741.000
104.000
RAZEM
104.000
1.000
RAZEM
1.000
3.000
RAZEM
3.000
10.000
RAZEM
10.000
14.000
RAZEM
14.000
7.000
RAZEM
7.000
7.000
RAZEM
7.000
sieć tłoczna minor
Lp.
PRZEDMIAR
Podstawa
Opis i wyliczenia
1
j.m.
stud.
19 KNR-W 2-18 Studnie rewizyjne z kręgów betonowych o śr. 1200 mm w gotowym wykopie za
d.2 0513-04
każde 0.5 m różnicy głęb.
-4
[0.5 m]
stud.
[0.5 m]
stud.
20 KNR-W 2-18 Próba wodna szczelności sieci wodociągowych z rur typu HOBAS, PVC, PE,
d.2 0704-02
PEHD o śr.nominalnej 160 mm
8
200m 1 prób.
200m 1 prób.
21
d.2
kpl
Poszcz
1.000
RAZEM
22 KNR-W 2-18 Wykonanie różnych elementów drobnowymiarowych o objętości do 1.5 m3 - eled.2 0530-01
menty betonowe
14*0.4*0.3*0.15
23 KNR 2-19
d.2 0219-01
analogia
kpl
1.000
-4.000
RAZEM
Monitoring do istniejącej przepompowni ścieków - wyposażenie:
- szafa sterownicza,
- łącznik pływakowy,
- MPS analogowy czujnik poziomu 0,5 bar 10 m,
- moduł komunikacyjny GSM/GPRS,
- antena GSM/GPRS,
1
Razem
-4.000
8.000
RAZEM
8.000
1.000
RAZEM
1.000
0.252
RAZEM
0.252
597.000
RAZEM
597.000
m3
m3
Oznakowanie trasy kanału tłocznego ułożonego w ziemi taśmą z tworzywa sztucz- m
nego
597.0
m
-5-
Norma PRO Wersja 4.28 Licencja: 22916 dla Danuta Kulesza
Lp.
Podstawa wyceny
1
2
45231300-8
KNR 2-01 021704
KNR 2-01 023001
KNR 2-01 023001
KNR 2-01 03170501
Opis
3
ROBOTY ZIEMNE.
Wykopy oraz przekopy wykonywane koparkami podsiębiernymi 0.25 m3 na odkład w gruncie kat.III
Zasypywanie wykopów spycharkami z przemieszczeniem
gruntu na odl. do 10 m w gruncie kat. I-III - 90%
Zasypywanie wykopów spycharkami z przemieszczeniem
gruntu na odl. do 10 m w gruncie kat. I-III - 90%
Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi, kolektory w gruntach suchych kat.III-IV z wydobyciem urobku łopatą lub wyciągiem ręcznym; głębokość do
3.0 m, szerokość 0.8-1.5 m
5 KNR 2-01 0322- Pełne umocnienie pionowych ścian wykopów liniowych o
d.1 02
głębok.do 3.0 m wypraskami w grunt.suchych kat.III-IV
wraz z rozbiór.(szer.do 1m)
6 KNR 2-01 0320- Zasypywanie wykopów liniowych o ścianach pionowych w
d.1 0401
gruntach kat.I-II; głębokość do 3.0 m, szerokość 0.8-1.5 m
- zasypka przywiezionym piaskiem - policzone koszty zakupu
7 KNR 2-01 0320- Zasypywanie wykopów liniowych o ścianach pionowych w
d.1 0501
gruntach kat.III-IV; głębokość do 3.0 m, szerokość 0.8-1.5
m
8 KNR-W 2-18
Przewierty o łącznej długości 154,0,0 m maszyną do wierd.1 0306-06
ceń poziomych rurami o śr.200 w gruntach kat.III-IV
1
1
d.1
2
d.1
3
d.1
4
d.1
-6-
Norma PRO Wersja 4.28 Licencja: 22916 dla Danuta Kulesza
Jedn. miary
Ilość
Cena
zł
Wartość
zł
(5 x 6)
4
5
6
7
m3
m3
m3
m3
895.5*0.9 =
805.950
89.55*0.9 =
80.595
805.95*0.9 =
725.355
895.5*0.1 =
89.550
8.55
6890.87
21.60
1740.85
21.60
15667.67
67.40
6035.67
m2
1970.1
16.13
31777.71
m3
89.55*0.1 =
8.955
44.00
394.02
m3
805.95*0.1 =
80.595
27.74
2235.71
243.33
37472.82
m
154.0
Lp.
Podstawa wyceny
1
2
45231300-8
KNR 2-18 050102
KNR-W 2-18
0109-07
analogia
11 KNR-W 2-18
d.2 0110-07
2
9
d.2
10
d.2
12 KNR-W 2-18
d.2 0111-07
13 KNR-W 2-18
d.2 0111-04
14
d.2
15
d.2
16
d.2
17
d.2
18
d.2
19
d.2
20
d.2
21
d.2
KNR-W 2-18
0408-03
KNR-W 2-18
0211-06
KNR-W 2-18
0210-03
KNR-W 2-18
0513-03
KNR-W 2-18
0513-03
KNR-W 2-18
0513-04
KNR-W 2-18
0704-02
Opis
Jedn. miary
3
RUROCIĄGI.
Kanały rurowe - podłoża z materiałów sypkich o grubości
m2
15 cm
Sieć tłoczna kanalizacji sanitarnej - montaż rurociągów z
m
rur polietylenowych (PE, PEHD) o śr.zewnętrznej 160 mm
Sieci wodociągowe - połączenie rur polietylenowych ciśnieniowych PE, PEHD metodą zgrzewania czołowego o śr.zewnętrznej 160 mm
Sieci wodociągowe - połączenie rur polietylenowych ciśnieniowych PE, PEHD za pomocą kształtek elektrooporowych
o śr.zewnętrznej 160 mm - kolano
Sieci wodociągowe - połączenie rur polietylenowych ciśnieniowych PE, PEHD za pomocą kształtek elektrooporowych
o śr.zewnętrznej 110 mm - zwężka 110/90
Kanały z rur PVC łączonych na wcisk o śr. zewn. 200 mm
Zasuwy typu"E" kielichowo-kołnierzowe z obudową o
śr.150 mm montowane na rurociągach PVC i PE
Rewizja o śr.150 mm z zaworem hydrantowym montowane
na rurociągach PE
Studnie rewizyjne włazowe PVC o śr. 1200 mm kompletne
w gotowym wykopie
Studnie rewizyjne z kręgów betonowych o śr. 1200 mm w
gotowym wykopie o głębok. 3m
Studnie rewizyjne z kręgów betonowych o śr. 1200 mm w
gotowym wykopie za każde 0.5 m różnicy głęb.
Próba wodna szczelności sieci wodociągowych z rur typu
HOBAS, PVC, PE, PEHD o śr.nominalnej 160 mm
Monitoring do istniejącej przepompowni ścieków - wyposażenie:
- szafa sterownicza,
- łącznik pływakowy,
- MPS analogowy czujnik poziomu 0,5 bar 10 m,
- moduł komunikacyjny GSM/GPRS,
- antena GSM/GPRS,
22 KNR-W 2-18
Wykonanie różnych elementów drobnowymiarowych o obd.2 0530-01
jętości do 1.5 m3 - elementy betonowe
23 KNR 2-19 0219- Oznakowanie trasy kanału tłocznego ułożonego w ziemi
d.2 01
taśmą z tworzywa sztucznego
analogia
Wartość kosztorysowa robót bez podatku VAT
Podatek VAT
Ogółem wartość kosztorysowa robót
Norma PRO Wersja 4.28 Licencja: 22916 dla Danuta Kulesza
Cena
zł
Wartość
zł
(5 x 6)
5
6
7
597.0*0.9 =
537.300
741.0
11.25
6044.63
88.74
65756.34
104
122.05
12693.20
szt
1
217.16
217.16
złącz.
3
129.67
389.01
m
10
62.74
627.40
kpl.
14
800.01
11200.14
kpl.
7
1135.19
7946.33
stud.
7
6675.02
46725.14
stud.
1
2643.78
2643.78
-4
263.09
-1052.36
200m -1 prób.
8
619.04
4952.32
kpl
1
4742.41
4742.41
456.20
114.96
0.56
334.32
złącz.
[0.5 m] stud.
m3
m
Słownie: trzysta dwadzieścia sześć tysięcy sześćset dwadzieścia sześć i 62/100 zł
-7-
4
Ilość
14*0.4*0.3*
0.15 = 0.252
597.0
265550.10
61076.52
326626.62
sieć tłoczna minor
Lp.
Nazwa
1 ROBOTY ZIEMNE.
2 RUROCIĄGI.
RAZEM netto
VAT
Razem brutto
TABELA ELEMENTÓW SCALONYCH
Robocizna
27465.34
11823.29
39288.63
Materiały
33103.40
115875.20
148978.60
Sprzęt
10327.45
11519.26
21846.71
Słownie: trzysta dwadzieścia sześć tysięcy sześćset dwadzieścia sześć i 62/100 zł
-8-
Norma PRO Wersja 4.28 Licencja: 22916 dla Danuta Kulesza
Kp
26450.69
16338.46
42789.15
Z
4868.44
7778.57
12647.01
RAZEM
102215.32
163334.78
265550.10
61076.52
326626.62
