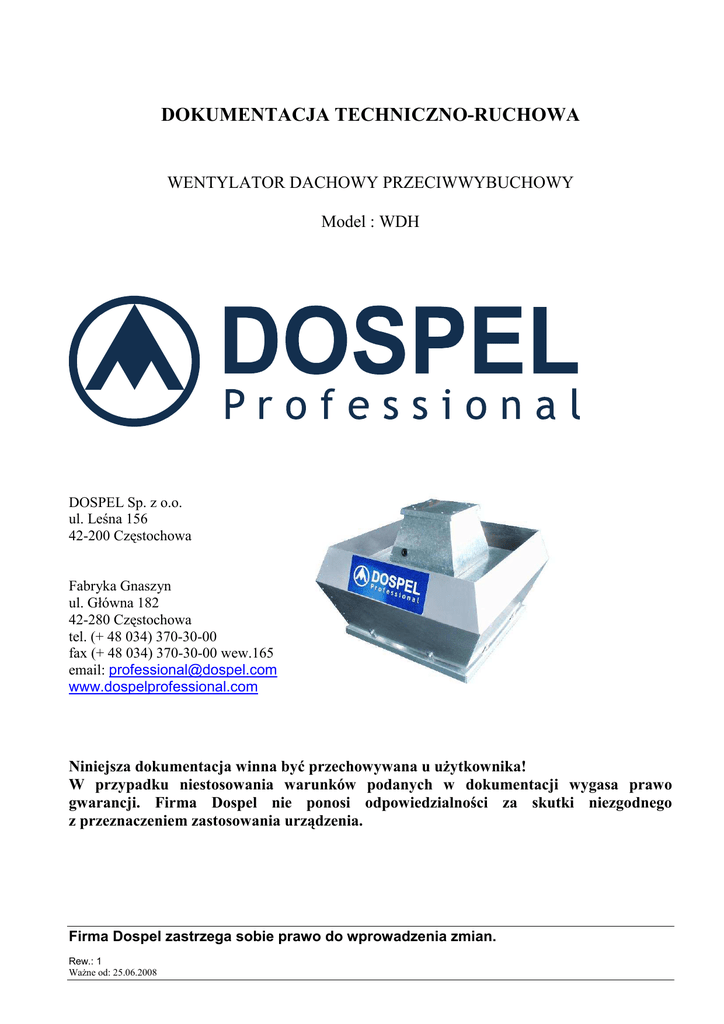

DTR WDH

DOKUMENTACJA TECHNICZNO-RUCHOWA
WENTYLATOR DACHOWY PRZECIWWYBUCHOWY
Model : WDH
DOSPEL Sp. z o.o.
ul. Leśna 156
42-200 Częstochowa
Fabryka Gnaszyn
ul. Główna 182
42-280 Częstochowa
tel. (+ 48 034) 370-30-00
fax (+ 48 034) 370-30-00 wew.165
email: [email protected]
www.dospelprofessional.com
Niniejsza dokumentacja winna być przechowywana u uŜytkownika!
W przypadku niestosowania warunków podanych w dokumentacji wygasa prawo
gwarancji. Firma Dospel nie ponosi odpowiedzialności za skutki niezgodnego
z przeznaczeniem zastosowania urządzenia.
Firma Dospel zastrzega sobie prawo do wprowadzenia zmian.
Rew.: 1
WaŜne od: 25.06.2008
DOSPEL PROFESSIONAL
Spis treści
1
1.1
2
2.1
3
3.1
ZASTOSOWANIE............................................................................................................. 3
Sposób oznakowania ..................................................................................................................................................3
BUDOWA URZĄDZENIA.................................................................................................. 3
Obudowa metalowa ....................................................................................................................................................4
PARAMETRY TECHNICZNE ........................................................................................... 4
Wymiary.....................................................................................................................................................................5
4
TRANSPORT I MAGAZYNOWANIE ................................................................................ 5
5
MONTAś I URUCHOMIENIE ........................................................................................... 6
6
PODŁĄCZENIE INSTALACJI ELEKTRYCZNEJ .............................................................. 6
7
NAPRAWA I KONSERWACJA ......................................................................................... 7
Karta Zgłoszenia Awarii
Firma Dospel zastrzega sobie prawo do wprowadzenia zmian.
Rew.: 1
WaŜne od: 25.06.2008
2
DOSPEL PROFESSIONAL
1 Zastosowanie
Wentylator dachowy WDH z pionowym wyrzutem powietrza przeznaczony jest głównie do
wentylacji takich obiektów jak kuchnie, restauracje stołówki itp. Silnik elektryczny odizolowany od
strumienia powietrza pozwala przetłaczać media o temperaturze od -20 do +100 ˚C, a zakres
wydajności wynosi od 2950 do 14950 m3/h. Konstrukcja wentylatora wykonana jest z blachy stalowej
ocynkowanej, a obudowa zabezpieczająca przed działaniem warunków atmosferycznych z blachy
aluminiowej.
Uwaga !!!
Nie wolno wykorzystywać urządzenia w miejscach gdzie prawdopodobne jest pojawienie się
atmosfer wybuchowych, przetłaczania mieszanin zawierających ciała stałe lub mieszanin pyłu
z powietrzem. Nie wolno przetłaczać czynników agresywnych względem materiałów uŜytych do
budowy urządzenia (aluminium, blacha ocynkowana)
1.1
Sposób oznakowania
KaŜde urządzenie posiada w zaleŜności od wielkości odpowiednie oznakowanie. Pierwszy człon
składający się z liter WDH oznacza Ŝe jest to wentylator dachowy przystosowany do temperatury
pracy 100˚C. Druga część oznakowania mówi o wielkości zastosowanego wirnika i przez co określa
maksymalny wydatek przetłaczanego medium.
2 Budowa
urządzenia
8
1 – Silnik
2 – Wirnik
3 – Płyta nośna
4 – Podpora
5 – Płyta mocująca silnik
6 – Siatka ochronna
7 – Burta
8 – Daszek
9 – Podstawa wentylatora
7
5
6
3
4
Firma Dospel zastrzega sobie prawo do wprowadzenia zmian.
Rew.: 1
WaŜne od: 25.06.2008
1
2
9
3
DOSPEL PROFESSIONAL
2.1
Obudowa metalowa
Wentylator dachowy WDH składa się z podstawy wentylatora (9) do której przykręcone są podpory
(4). Na podporach wsparta jest płyta nośna (3) nad którą leŜy płyta mocująca silnik (5), oba elementy
oddzielone są od siebie wibroizolatorami. Silnik (1) odizolowany od strumienia powietrza przykryty
daszkiem (8) zabezpieczającym go przed opadami deszczu oraz śniegu. Siatka ochronna (6)
zabezpiecza przed dostaniem się ciał obcych w zasięg kręcącego się wirnika (2).
3 Parametry techniczne
WDH 355
WDH 400
WDH 450
WDH 500-H1
WDH 500-H2
Wydatek powietrza
m3/h
2950
4050
5600
5000
7900
Ciśnienie statyczne
Pa
350
470
550
280
640
°C
100
100
100
100
100
V/Hz
400/50
400/50
400/50
400/50
400/50
~
3
3
3
3
3
W
370
370
750
550
1500
min-1
1395
1395
1340
915
1380
1.50
1.50
2.00
1.90
3.70
H
H
H
H
H
28
32
42
46
48
Maks. temp. pracy
Napięcie zasilania
Rodzaj zasilania
Moc
Obroty silnika
Prąd
A
Klasa izolacji
Waga
kg
WDH 560-H1
WDH 560-H2
WDH 630-H1
WDH 630-H2
WDH 710-H1
Wydatek powietrza
m3/h
7500
10750
9250
14950
1390
Ciśnienie statyczne
Pa
450
800
440
1150
620
°C
100
100
100
100
100
V/Hz
400/50
400/50
400/50
400/50
400/50
~
3
3
3
3
3
W
750
2200
1500
4000
220
min-1
915
1420
940
1455
950
2.50
5.80
4.70
9.50
6.50
H
H
H
H
H
58
59
67
68
89
Maks. temp. pracy
Napięcie zasilania
Rodzaj zasilania
Moc
Obroty silnika
Prąd
A
Klasa izolacji
Waga
kg
Firma Dospel zastrzega sobie prawo do wprowadzenia zmian.
Rew.: 1
WaŜne od: 25.06.2008
4
DOSPEL PROFESSIONAL
3.1
Wymiary
C
B
a

h
H
b
A
D
WDEx
A
355
595
400
450
665
500
560
939
630
1035
710
B
C
D
625
720
450
750
900
535
1015
1150
750
1180
1350
840
Øa
225
253
285
321
357
399
460
Øb
h
395
438
440
605
560
674
680
H
550
580
680
710
895
935
1195
z
6
8
4 Transport i magazynowanie
Urządzenie naleŜy transportować na palecie w oryginalnym opakowaniu przy uŜyciu właściwych
środków transportu. Zabrania się przemieszczania urządzenia ciągnąc za kable przyłączeniowe. NaleŜy
unikać uderzeń oraz zrzucania urządzenia z wysokości, działania takie mogą spowodować uszkodzenie
urządzenia.
Wentylatory dachowe naleŜy składować w miejscach suchych i osłoniętych przed wpływami
atmosferycznymi, w oryginalnym opakowaniu, względnie chronić je przed brudem lub wpływami
atmosferycznymi aŜ do ostatecznego zamontowania. NaleŜy unikać ekstremalnych wpływów ciepła
i zimna. Powinno się unikać zbyt długich okresów magazynowania (zalecany maksymalnie jeden rok).
Uwaga !!!
Zabrania się transportu oraz magazynowania urządzeń ułoŜonych w kolumnach jeden na
drugim
Producent nie ponosi odpowiedzialności za uszkodzenia powstałe w czasie transportu lub
magazynowania u klienta.
Firma Dospel zastrzega sobie prawo do wprowadzenia zmian.
Rew.: 1
WaŜne od: 25.06.2008
5
DOSPEL PROFESSIONAL
5 MontaŜ i uruchomienie
Wentylator dachowy przeznaczony jest do montaŜu na cokołach i podstawach dachowych.
Po rozpakowaniu wentylatora naleŜy sprawdzić:
- stan obudowy wentylatora (wgniecenia, zniekształcenia) – kręcący się wirnik nie powinien ocierać
się o lej wlotowy. Zaleca się dokonania powyŜszych czynności ze względu na ewentualne uszkodzenia
powstałe podczas transportu.
- dane techniczne na tabliczce znamionowej tak, aby odpowiadały parametrom danej instalacji
elektrycznej
UWAGA!!!
Przed rozpoczęciem montaŜu wyłącz zasilanie prądu w instalacji elektrycznej!!!
JeŜeli nie stwierdzono wyŜej wymienionych usterek moŜna przystąpić do instalacji wentylatora
w miejscu docelowym:
- przygotować przyłącza elektryczne pod wentylator
- umocować wentylator w na cokole lub podstawie dachowej
- odrysować rozmieszczenie otworów montaŜowych względem podstawy
- wywiercić otwory w których umieszczamy kołki rozporowe
- umocować wentylator w miejscu docelowym i dokładnie uszczelnić połączenia za pomocą
uszczelki
- dokręcić wkręty (zaleca się stosowanie kleju do gwintów w celu zabezpieczenia połączenia przed
rozkręcaniem.
6 Podłączenie instalacji elektrycznej
Firma Dospel zastrzega sobie prawo do wprowadzenia zmian.
Rew.: 1
WaŜne od: 25.06.2008
6
DOSPEL PROFESSIONAL
UWAGA !!!
Podłączenie do sieci elektrycznej powinno być przeprowadzone przez wykwalifikowanego
elektryka z uprawnieniami SEP!
Wszystkie czynności konserwujące naleŜy wykonywać po wcześniejszym odłączeniu urządzenia
od sieci elektrycznej, nawet jeŜeli wentylator nie pracuje - zabezpieczenie termiczne uzwojeń
silnika przed przeciąŜeniem moŜe w kaŜdej chwili uruchomić silnik!!!
Zabrania się podchodzenia do wentylatora podczas pracy oraz bez wcześniejszego odłączenia
zasilania z instalacji elektrycznej! MontaŜ wentylatora WDH w sposób niezgodny z instrukcją
lub eksploatowanie wentylatora w stanie - częściowo choćby - zdemontowanym są zabronione !
UWAGA !!!
NaleŜy bezwzględnie podłączyć przewód uziemiający!
NaleŜy sprawdzić kierunek obrotów wirnika po podłączeniu. Kierunek obrotów powinien
odpowiadać kierunkowi strzałki obrotów umieszczonej na urządzeniu.
W przypadku uszkodzenia naleŜy powierzyć naprawę specjalistycznemu serwisowi.
Wyprowadzenia TK muszą być podłączone ze stycznikiem jak na schemacie Instalacja
elektryczna powinna być wykonana zgodnie z obowiązującymi przepisami i zasadami
bezpieczeństwa.
Przed uruchomieniem silnika naleŜy sprawdzić wszystkie połączenia śrubowe i ewentualnie
dokręcić je.
Producent zastrzega sobie prawo do dokonywania zmian konstrukcyjnych, wynikających
z postępu technicznego.
7 Naprawa i konserwacja
Wszystkie naprawy czy przeglądy urządzenia naleŜy wykonywać przez odpowiednio
wykwalifikowany personel.
Przy wszystkich pracach obsługowych i konserwatorskich naleŜy przestrzegać, Ŝeby:
- Silnik lub zabudowane elementy nie poruszały się!
- Obwód prądu był przerwany i zabezpieczony przed ponownym włączeniem!
- Przepisy BHP były przestrzegane!
Regularne czyszczenie zapobiega powstawaniu nie wywaŜenia, zaleca się czyszczenie wirnika nie
rzadziej niŜ raz do roku. Zalecana jest kontrola raz na kwartał w celu sprawdzenia prawidłowości
połączeń i działania urządzenia.
W celu usunięcia zanieczyszczeń z wnętrza urządzenia naleŜy:
- Odłączyć urządzenie z sieci elektrycznej
- Zdemontować urządzenie odkręcając wkręty mocujące
- Umyć wszystkie detale wilgotną szmatką z małą ilością detergentu, uwaŜając aby nie zamoczyć
silnika
- Dokładnie wytrzeć szmatką do sucha wszystkie elementy urządzenia
- Zamocować urządzenie w miejscu docelowym
-Podłączyć urządzenie do sieci
Nie stosować w Ŝadnym wypadku ciśnieniowych urządzeń czyszczących.
Firma Dospel zastrzega sobie prawo do wprowadzenia zmian.
Rew.: 1
WaŜne od: 25.06.2008
7
KARTA
ZGŁOSZENIA
AWARII
Numer reklamacji
…………………………..
Data wpłynięcia zgłoszenia
………………………………………
Kartę zgłoszenia moŜna przesłać dowolnie do:
DOSPEL Sp. Z o.o.
Zakład Gnaszyn
ul.Główna 182
42-280 Częstochowa
tel.(+ 48 034) 370-30-00 wew. 168
Data sprzedaŜy
……………………………
Autoryzowanego Serwisu Dospel.
Informacje teleadresowe zamieszczone są
na stronie internetowej
www.centrale.dospel.com oraz w
dokumentacji urządzenia
Przedstawiciela
Handlowego Dospel dla
danego regionu
DANE FIRMY ZGŁASZAJĄCEJ (nazw a firmy, adres, telefon,fax)
OBIEKT / MIEJSCE INSTALACJI (nazw a firmy,adres, telefon, fax)
Osoba zgłaszająca ……..…………...……………………..
Osoba odpowiedzialna ……..……………………..……………….
Imię i nazw isko, telefon
Imię i nazw isko, telefon
INFORMACJE O URZĄDZENIU
DANE URZĄDZENIA
PODSTAWOWE PARAMETRY URZĄDZENIA
NAWIEW
WYWIEW
WYDAJNOŚĆ [m3/h]
SPRĘś
[Pa]
PRĄD SILNIKA [A]
NUMER SERYJNY
TYP URZĄDZENIA
NUMER ROZDZIELNICY
NUMER GWARANCJI
URUCHOMIENIE
FIRMA URUCHAMIAJĄCA (nazw a, adres,
DATA URUCHOMIENIA
OSOBA PRZESZKOLONA W ZAKRESIE OBSŁUGI
INFORMACJE O AWARII
DKŁADNY OPIS NIEPRAWIDŁOWEJ PRACY URZĄDZENIA
UWAGI
Data wystawienia zgłosznienia
UWAGA !!!
……………………………
1) Koszt w ykonanej usługi będzie ustalony na podstaw ie cennika
PODPIS ZGŁASZAJĄCEGO
obow iązującego w Autoryzow anym Serw isie DOSPEL
2) W sytuacji, gdy po przyjeździe Serw isant stw ierdzi, Ŝe przyjazd był
całkow icie nieuzasadniony, reklamacja nie zostanie uw zględniona. Wszystkie
czytelny podpis
koszty zw iązane z przyjazdem, obliczone w edług staw ek obow iązujących w
WYPEŁNIA DOSPEL PROFESSIONAL
Autoryzow anym Serw isie DOSPEL, poniesie zgłaszający.
3) Podpisanie niniejszej karty serw isow ej jest rów noznaczne z w yraŜeniem
zgody na ew entualne w ystaw ienie faktury za w ykonaną usługę.
4) Obow iązują szczegółow e w arunki gw arancji załączone do zgłaszanego
urządzenia.
pieczątka i podpis osoby przyjmującej
