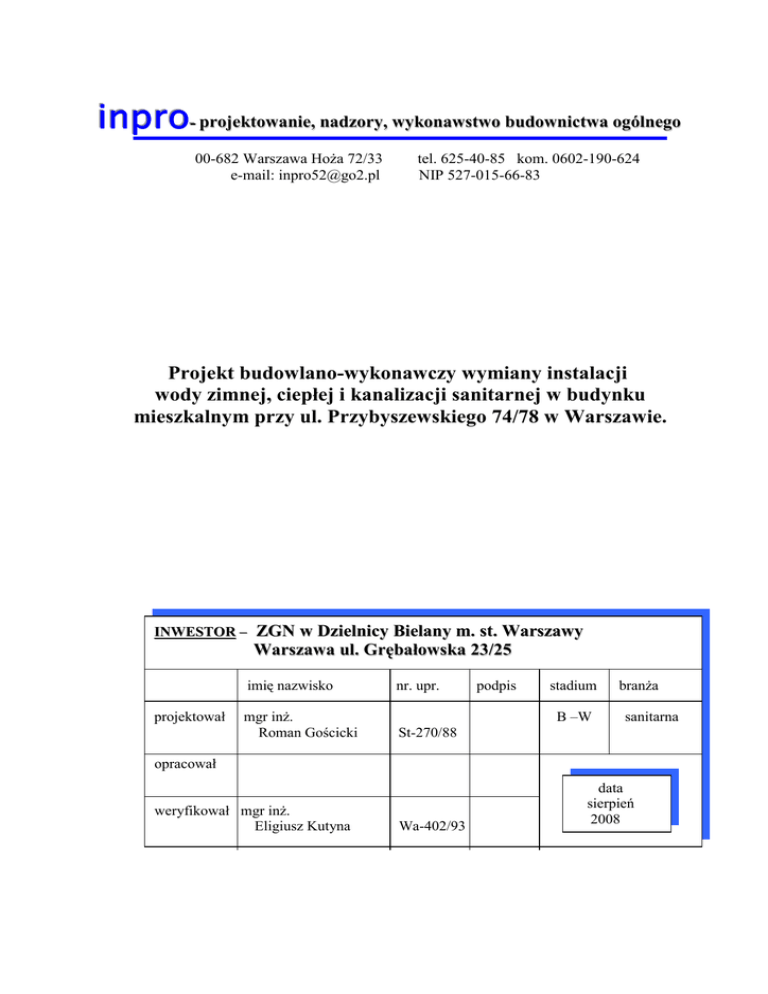

inpro-- projektowanie, nadzory, wykonawstwo budownictwa ogólnego
00-682 Warszawa HoŜa 72/33
e-mail: [email protected]
tel. 625-40-85 kom. 0602-190-624
NIP 527-015-66-83
Projekt budowlano-wykonawczy wymiany instalacji
wody zimnej, ciepłej i kanalizacji sanitarnej w budynku
mieszkalnym przy ul. Przybyszewskiego 74/78 w Warszawie.
INWESTOR –
ZGN w Dzielnicy Bielany m. st. Warszawy
Warszawa ul. Grębałowska 23/25
imię nazwisko
projektował
mgr inŜ.
Roman Gościcki
nr. upr.
podpis
stadium
B –W
branŜa
sanitarna
St-270/88
opracował
weryfikował mgr inŜ.
Eligiusz Kutyna
Wa-402/93
data
sierpień
2008
Zawartość opracowania
Część opisowa
1.0 - Podstawa opracowania.
2.0 - Zakres opracowania.
3.0 - Opis techniczny istniejącej instalacji wody zimnej, ciepłej i kanalizacji
4.0 - Opis techniczny projektowanej instalacji c.w.u i z.w. i kanalizacji
5.0 - Wytyczne wykonania i odbioru instalacji
6.0 – Uwagi końcowe
7.0 - Informacja o „BIOZ”
Część rysunkowa
- mapa sytuacyjna
- rzut projektowanej instalacji c.w.u. z.w. i kanalizacji – piwnica
- rzut projektowanej instalacji c.w.u. z.w. i kanalizacji – piętro I
- rzut projektowanej instalacji c.w.u. z.w. i kanalizacji – piętro II
- rzut projektowanej instalacji c.w.u. z.w. i kanalizacji – poddasze
- rozwinięcie projektowanej instalacji c.w.u. i z.w.
- rozwinięcie projektowanej instalacji kan. sanitarnej
rys. nr 1
rys. nr 2
rys. nr 3
rys. nr 4
rys. nr 5
rys. nr 6
rys. nr 7
1:500
1:100
1:100
1:100
1:100
-
OPIS TECHNICZNY
1.0 - Podstawa opracowania.
- Umowa z Inwestorem
- ZałoŜenia techniczne i eksploatacyjne uzgodnione z inwestorem.
- Obowiązujące normy i przepisy.
2.0 - Zakres opracowania.
Opracowanie obejmuje projekt budowlano-wykonawczy wymiany instalacji wody zimnej, ciepłej
wraz z cyrkulacją, i kanalizacji sanitarnej w budynku mieszkalnym przy ul. Przybyszewskiego
74/78 w Warszawie.
Instalacja wody zimnej i ciepłej ulega całkowitej wymianie.
Wymiana instalacja kanalizacji sanitarnej od rewizji w piwnicach do podejść pod rury wywiewne
na ostatniej kondygnacji.
3.0- Opis techniczny istniejącej instalacji c.w.u. i z.w i kanalizacji.
Budynek wyposaŜony jest w instalację c.o., z.w., c.w.u. oraz w kanalizację sanitarną.
Zimna woda doprowadzana do budynku przyłączem ø 80 mm z miejskiej sieci wodociągowej usytuowanej w ul Przybyszewskiego.
Na przyłączu zamontowano wodomierz typu WS2,5 o pnom=2,5m3/h i pmax=5,0 m3/h.
Ciepła woda uŜytkowa uzyskiwana z węzła cieplnych w układzie szeregowo-równoległym.
W węźle brak ogranicznika temperatury STB.
Instalacja wody zimnej i c.w. wykonana z rur stalowych ocynkowanych.
Instalacja w piwnicach i piony mieszkaniowe prowadzone po wierzchu ścian.
Instalacja w mieszkaniach doprowadzająca wodę do poszczególnych odbiorników prowadzona w
bruzdach.
Na przewodach cyrkulacji nie zamontowano Ŝadnych regulatorów przepływu.
Instalacja wody z rur stalowych w złym stanie technicznym (liczne skorodowania i wŜery rur).
Piony kanalizacji sanitarnej wykonana z rur Ŝeliwnych kanalizacyjnych.
Podejścia odpływowe z odbiorników z rur kanalizacyjnych PVC
4.0- Opis techniczny projektowanej instalacji z.w. i c.w.u.
Obliczenie normatywnych przepływów zgodnie z normą PN-92/B-01706
Normatywny wypływ z punktów czerpalnych dla pionów trzykondygnacyjnych
– wanna + 2 umywalki + pralka + w.c.
lp
1
d
ilość
mm
szt
rodzaj pkt. czerpalnego
zawór czerpalny
15
normatywny wypływ wody
tylko
mieszanej
zimnej
dm3/s
qn zimnej qn ciepłej
dm3/s
dm3/s
0,00
0,00
0,30
łączny łączny
łączny
wypływ wypływ
wypływ
wody
wody wody zimzimnej ciepłej nej i ciedm3/s dm3/s
płej
dm3/s
0,00
0,00
0,00
25
0,00
0,00
1,00
0,00
0,00
0,00
2
zawór czerpalny
z perlatorem
15
0,00
0,00
0,15
0,00
0,00
0,00
20
0,00
0,00
0,30
0,00
0,00
0,00
3
płuczka ciśnieniowa
20
0,00
0,00
1,00
0,00
0,00
0,00
25
0,00
0,00
1,00
0,00
0,00
0,00
zawór pisuaru
zmywarka do
naczyń
pralka automatyczna
bateria natrysku
15
0,00
0,00
0,30
0,00
0,00
0,00
15
0,00
0,00
0,15
0,00
0,00
0,00
0,00
0,00
0,25
0,75
0,00
0,75
0,15
0,15
0,00
0,00
0,00
0,00
0,15
0,15
0,00
0,45
0,45
0,90
0,07
0,07
0,00
0,00
0,00
0,00
0,07
0,07
0,00
0,42
0,42
0,84
0,07
0,07
0,00
0,00
0,00
0,00
0,00
0,00
0,13
0,39
0,00
0,39
2,01
0,87
2,88
4
5
6
7
8
bateria wanny
bateria zlewo9
zmywaka
10 bateria umywalki
bateria wanny do
11
siedzenia
płuczka zbiorni12
kowa
15
3
15
15
3
15
15
6
15
15
3
przepływ obliczeniowy
0,79
0,50
0,96
średnica u podstawy pionu wody zimnej PP-32x5,4mm w=2,21m/s R=2,482kPa/m
średnica u podstawy pionu wody ciepłej PP-25x4,2mm
w=2,21m/s R=2,791kPa/m
średnica u podstawy pionu cyrk. dla G=0,10dm3/s PP-20x3,4mm w=0,73m/s
R=0,5,19kPa/m
Normatywny wypływ z punktów czerpalnych dla pionów dwukondygnacyjnych
– wanna + 2 umywalki + pralka + w.c.
lp
1
d
ilość
mm
szt
rodzaj pkt. czerpalnego
zawór czerpalny
bez perlatora
normatywny wypływ wody
tylko
mieszanej
zimnej
qn zimnej qn ciepłej dm3/s
łączny łączny
łączny
wypływ wypływ
wypływ
wody
wody wody zimzimnej ciepłej nej i ciedm3/s dm3/s
płej
dm3/s
dm3/s
dm3/s
15
0,00
0,00
0,30
0,00
0,00
0,00
20
0,00
0,00
0,50
0,00
0,00
0,00
25
0,00
0,00
1,00
0,00
0,00
0,00
0,00
0,00
0,15
0,00
0,00
0,00
2
zawór czerpalny
z perlatorem
15
20
0,00
0,00
0,30
0,00
0,00
0,00
3
płuczka ciśnieniowa
20
0,00
0,00
1,00
0,00
0,00
0,00
25
0,00
0,00
1,00
0,00
0,00
0,00
zawór pisuaru
zmywarka do
naczyń
pralka automatyczna
15
0,00
0,00
0,30
0,00
0,00
0,00
15
0,00
0,00
0,15
0,00
0,00
0,00
0,00
0,00
0,25
0,50
0,00
0,50
4
5
6
15
2
8
bateria wanny
bateria zlewo9
zmywaka
10 bateria umywalki
bateria wanny do
11
siedzenia
płuczka zbiorni12
kowa
15
2
15
15
4
15
15
2
0,15
0,15
0,00
0,30
0,30
0,60
0,07
0,07
0,00
0,00
0,00
0,00
0,07
0,07
0,00
0,28
0,28
0,56
0,07
0,07
0,00
0,00
0,00
0,00
0,00
0,00
0,13
0,26
0,00
0,26
1,34
0,58
1,92
przepływ obliczeniowy
0,63
0,39
0,78
średnica u podstawy pionu wody zimnej PP-32x5,4mm w=1,69m/s R=1,633kPa/m
średnica u podstawy pionu wody ciepłej PP-25x4,2mm
w=1,7,6m/s R=1,821kPa/m
średnica u podstawy pionu cyrk. dla G=0,08dm3/s PP-20x3,4mm
w=0,58m/s
R=0,351kPa/m
normatywny wypływ z punktów czerpalnych dla przyłącza
lp
d
ilość
mm
szt
rodzaj pkt. czerpalnego
15
1
zawór czerpalny
bez perlatora
normatywny wypływ wody
tylko
mieszanej
zimnej
qn zimnej qn ciepłej dm3/s
dm3/s
dm3/s
łączny łączny
łączny
wypływ wypływ
wypływ
wody
wody wody zimzimnej ciepłej nej i ciedm3/s dm3/s
płej
dm3/s
0,00
0,00
0,30
0,00
0,00
0,00
0,00
0,00
0,50
3,00
0,00
3,00
25
0,00
0,00
1,00
0,00
0,00
0,00
20
6
2
zawór czerpalny
z perlatorem
15
0,00
0,00
0,15
0,00
0,00
0,00
20
0,00
0,00
0,30
0,00
0,00
0,00
3
płuczka ciśnieniowa
20
0,00
0,00
1,00
0,00
0,00
0,00
25
0,00
0,00
1,00
0,00
0,00
0,00
zawór pisuaru
zmywarka do
naczyń
pralka automatyczna
bateria natrysku
15
0,00
0,00
0,30
0,00
0,00
0,00
4
5
6
7
8
bateria wanny
bateria zlewo9
zmywaka
10 bateria umywalki
bateria wanny do
11
siedzenia
płuczka zbiorni12
kowa
15
4
0,00
0,00
0,15
0,60
0,00
0,60
15
20
0,00
0,00
0,25
5,00
0,00
5,00
0,15
0,15
0,00
0,00
0,00
0,00
15
15
20
0,15
0,15
0,00
3,00
3,00
6,00
15
20
0,07
0,07
0,00
1,40
1,40
2,80
15
20
0,07
0,07
0,00
1,40
1,40
2,80
0,07
0,07
0,00
0,00
0,00
0,00
0,00
0,00
0,13
2,60
0,00
2,60
17,00
5,80
22,80
2,34
1,37
2,50
15
15
20
przepływ obliczeniowy
średnica przyłącza wody zimnej PP-63x10,5mm
w=1,69m/s R=0,677kPa/m
Instalacja z.w.
Całość instalacji wody zimnej ulega wymianie.
Całość wymienianej instalacji z.w. projektuje się jako nowe z polipropylenu systemu Hydroplast
PN10.
Całość instalacji wykonać zgodnie z instrukcjami wykonania i montaŜu dla danego systemu.
Poziomy w piwnicach prowadzić po wierzchu ścian.
Piony mieszkaniowe prowadzić po wierzchu ścian i za ekranami wykonanymi w części lokali.
Poziomy lokalowe prowadzić w bruzdach w rurach ochronnych „peszla”.
Instalacji z.w. nie izolować termicznie.
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją masą
elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,9MPa.
Przy kaŜdym odbiorniku zamontować wodomierz mieszkaniowy typ JS1 dn=15mm
qnom=1,0 m³/h
Instalacja c.w.u.
Obliczenie zapotrzebowanie ciepła
Ilość uŜytkowników budynku
Czas uŜytkowania ciepłej wody
Godzinowy wsp. nierównomierności rozbioru:
Strumień masy wody:
N =67
ilość godz. -18
Nh = 3,50564081
Gcwmax =Gśrh*Nh = 1393 kG/h
Gśr d =N*110 = 7150 kG/h
Gśr h =Gśr d/18= 397 kG/h
Qcwmax=55*Gcw*cp*1,163 = 89073 W
Qcwśrd =55*Gśrh*cp*1,163= 25408 W
Gcyr=0,20Gcwmax= 279Kg/h
Hcyr=0,88m H2O
Temperatura z.w. na wejściu wymienników 5OC
Temperatura c.w.u. na wyjściu z wymienników 60OC
W węźle nie ma regulatora temperatury STB. Zgodnie z informacją o obiekcie w czasie wymiany
instalacji wody naleŜy wystąpić do ZEC-śoliborz o doposaŜenie węzła w regulator STB o nastawie 70OC zapewniającą funkcję dezynfekcji instalacji.
Całość wymienianej instalacji c.w.u. i cyrkulacji projektuje się jako nową z polipropylenu systemu
Hydroplast PN20 stabi-AL .
średnica rury
PP (mm)
ø 20
ø 25
ø 32
ø 40
ø 50
ø 63
ø 75
ø 90
rura PN20
dz x dw (mm)
ø 20 x 3,4
ø 25 x 4,2
ø 32 x 5,4
ø 40 x 6,7
ø 50 x 8,4
ø 63 x 10,5
ø 75 x 12,5
ø 90 x 15,0
rura Stabi-AL PN20
dz x dw (mm)
ø 20 x 3,4
ø 25 x 4,2
ø 32 x 5,4
ø 40 x 6,7
ø 50 x 8,4
ø 63 x 10,5
ø 75 x 12,5
ø 90 x 15,0
Piony mieszkaniowe prowadzić po wierzchu ścian i za ekranami wykonanymi w części lokali.
Poziomy lokalowe prowadzić w bruzdach.
Regulacja hydrauliczna instalacji cyrkulacji zrealizowana będzie poprzez termostatyczne zawory
cyrkulacji c.w.u. typ aquastrom T plus o średnicy dn 15 z nastawami wstępnymi.
Przy kaŜdym odbiorniku zamontować wodomierz do ciepłej wody typ JS90-1 dn=15mm
qnom=1,0 m³/h
Projektowaną instalację c.w.u. prowadzić wzdłuŜ instalacji wody zimnej
Przejścia przez ściany i stropy tulejach ochronnych z uszczelnieniem między rurą a tuleją masą
elastyczną.
Przebieg instalacji, średnice i zakres wymiany wg załączonych rysunków.
Próbę ciśnieniową wykonać na ciśnienie 0,9MPa.
Wszystkie przewody prowadzone w bruzdach zabezpieczyć rurami „peszla”.
Wszystkie przewody c.w.u. i cyrkulacji (równieŜ nie wymienianie) zaizolować cieplnie otuliną
typu climaflex o max temperaturze 1050C.
Minimalna grubość izolacji powinna wynosić zgodnie z normą PN-B-02421:2000 dla instalacji
przechodzących przez pomieszczenia ogrzewane o ti ≥ 120C
średnica rury
tem. do 600C
grubość izolacji
tem. do 950C
grubość izolacji
tem. do 1350C
grubość izolacji
dn ≤ 20mm
dn=25mm
dn=32mm
dn=40mm
dn=50mm
dn=65mm
15mm
15mm
15mm
15mm
20mm
20mm
20mm
20mm
25mm
25mm
25mm
30mm
30mm
30mm
35mm
40mm
40mm
45mm
Uwaga – przed wymianą instalacji wody zimnej i doposaŜenia budynku w instalację wody ciepłej
z rur z polipropylenu sprawdzić dotychczasowy system ochrony przed poraŜeniem prądem elektrycznym.
Przy nowej instalacji wody z polipropylenu naleŜy zapewnić połączenia elektryczne wyrównawcze do wszystkich gniazd z bolcami uziemiającymi ze względu na bezpieczeństwo poraŜenia prądem.
Instalacja kanalizacji sanitarnej.
Budynek wyposaŜony w kanalizację ogólnospławną.
Istniejące poziomy kanalizacyjne prowadzone pod posadzką kondygnacji -1 pozostają bez zmian.
Ścieki sanitarne odprowadzane pionami z Ŝeliwa .
Wszystkie piony z Ŝeliwa kanalizacyjnego wymienić na PCV.
Zakres wymiany – od nowoprojektowanych rewizji usytuowanych nad posadzką piwnicydo podejść pod rury wywiewne. Istniejące rury wywiewne bez zmian.
Wszystkie przewody kanalizacyjne zaprojektowano z rur kanalizacyjnych PVC do instalacji wewnętrznej.
Wszystkie przejścia pionów przez strop nad piwnicą naleŜy wykonać jako szczelne.
KaŜdy pion kanalizacyjny wyposaŜyć w rewizję.
Odbiorniki do pionów naleŜy podłączyć grawitacyjnie.
5.0 – Wytyczne wykonania i odbioru instalacji
Instalacje naleŜy wykonać zgodnie z obowiązującymi przepisami oraz:
- normami PN-81/B-10700/00, PN-81/B-10700/01, PN-81/B-10700/02, PN-83/B-10700/04
- warunkami technicznymi wykonania i odbioru robót budowlano-montaŜowych
cz. II – „ Roboty instalacji sanitarnych i przemysłowych „ – wyd. 1994 r.
- warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych – wyd. 1994 r.
- wytycznymi producentów i dostawców urządzeń
Wszystkie roboty naleŜy prowadzić przestrzegając przepisów bhp i ppoŜ.
Wszystkie zastosowane materiały muszą posiadać aktualne atesty, aprobaty i dopuszczenia.
6.0 - Uwagi końcowe.
Z uwagi na zakres i rodzaj prowadzonych robót nie wymaga się opracowania szczegółowego planu bezpieczeństwa i ochrony zdrowia - "planu bioz" wg Dz. U. Nr 120/2003, poz. 1126.
7.0 - Informacja o „BIOZ”
W ramach zadania planuje się następujący zakres robót:
· montaŜ instalacji i armatury,
· wykonanie próby szczelności,
· zabezpieczenie ciepłochronne rur,
· wykonywanie prac budowlanych,
· zamurowanie przebić i uzupełnienie tynku,
· czynności rozruchowe i regulacyjne.
·
Wskazanie zagroŜeń podczas realizacji robót.
Podczas prac instalacyjnych istnieje moŜliwość poparzenia .
Sposób prowadzenia instruktaŜu przed przystąpieniem do robót.
Podczas prowadzenia kolejnych etapów zadania konieczne jest przeprowadzenie odrębnych instrukcji stanowiskowych stosownie do zakresu prowadzonych robót.
Środki bezpieczeństwa.
W celu uniknięcia zagroŜeń bezpieczeństwa i zdrowia roboty prowadzić zgodnie z wymaganiami zawartymi w:
· Dz. U. Nr 129/1997, poz. 844, z późn. zm. - stosownie do prowadzonych robót,
· Dz. U. Nr 26/2000, poz. 313, z późn. zm. - podczas transportu materiałów sposobem ręcznym,
· Dz. U. Nr 47/2003, poz. 401, - przy pozostałych robotach.
Materiały wykorzystywane podczas budowy składować w sposób nieutrudniający ewakuacji z
terenu działki.
Pracownicy muszą być wyposaŜeni w środki ochrony indywidualnej zgodnie z Dz. U. Nr
91/2002, poz. 811 stosownie do zakresu prowadzonych robót.
NaleŜy przestrzegać instrukcji obsługi poszczególnych maszyn i urządzeń wykorzystywanych
podczas prowadzenia robót.
