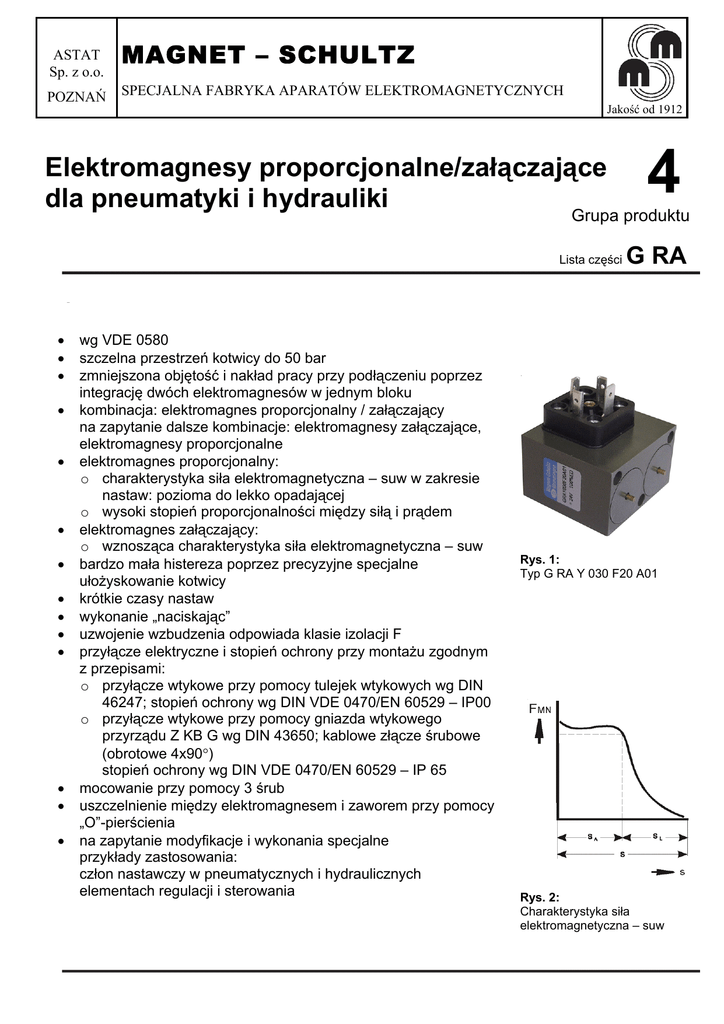

Elektromagnesy

ASTAT
Sp. z o.o.
POZNAŃ
MAGNET – SCHULTZ
SPECJALNA FABRYKA APARATÓW ELEKTROMAGNETYCZNYCH
Jakość od 1912
Elektromagnesy proporcjonalne/załączające
dla pneumatyki i hydrauliki
4
Grupa produktu
Lista części
•
•
•
•
•
•
•
•
•
•
•
•
•
•
wg VDE 0580
szczelna przestrzeń kotwicy do 50 bar
zmniejszona objętość i nakład pracy przy podłączeniu poprzez
integrację dwóch elektromagnesów w jednym bloku
kombinacja: elektromagnes proporcjonalny / załączający
na zapytanie dalsze kombinacje: elektromagnesy załączające,
elektromagnesy proporcjonalne
elektromagnes proporcjonalny:
o charakterystyka siła elektromagnetyczna – suw w zakresie
nastaw: pozioma do lekko opadającej
o wysoki stopień proporcjonalności między siłą i prądem
elektromagnes załączający:
o wznosząca charakterystyka siła elektromagnetyczna – suw
bardzo mała histereza poprzez precyzyjne specjalne
ułożyskowanie kotwicy
krótkie czasy nastaw
wykonanie „naciskając”
uzwojenie wzbudzenia odpowiada klasie izolacji F
przyłącze elektryczne i stopień ochrony przy montażu zgodnym
z przepisami:
o przyłącze wtykowe przy pomocy tulejek wtykowych wg DIN
46247; stopień ochrony wg DIN VDE 0470/EN 60529 – IP00
o przyłącze wtykowe przy pomocy gniazda wtykowego
przyrządu Z KB G wg DIN 43650; kablowe złącze śrubowe
(obrotowe 4x90°)
stopień ochrony wg DIN VDE 0470/EN 60529 – IP 65
mocowanie przy pomocy 3 śrub
uszczelnienie między elektromagnesem i zaworem przy pomocy
„O”-pierścienia
na zapytanie modyfikacje i wykonania specjalne
przykłady zastosowania:
człon nastawczy w pneumatycznych i hydraulicznych
elementach regulacji i sterowania
G RA
Rys. 1:
Typ G RA Y 030 F20 A01
Rys. 2:
Charakterystyka siła
elektromagnetyczna – suw
Jakość od 1912
Dane techniczne
Parametr
załączający proporcjon.
Temperatura odniesienia ϑ11
Suw S
Znamionowa siła elektromagnet. FMN
Histereza znamionowej siły HFN
Histereza znamionowego prądu HIN
Uchyb znamionowej liniowości LN
Siła elektromagnetyczna w N
Rodzaj pracy
Masa kotwicy mA
Masa elektromagnesu mM
Znamionowa rezystancja R20
Rys. 3: Charakterystyka siła
elektromagnetyczna – suw (proporcjonalny)
Prąd znamionowy IN
Prąd graniczny IG
Prąd zadziałania IA
Moc znamion.
Moc graniczna
Moc liniowości
Moc zadziałania
1)
przy podanym suwie chodzi o wytyczną, w następstwie
występujących tolerancji zalecamy stabilny zakres pracy między
0,2 i 1,0 mm suwu elektromagnesu.
Histerezę siły elektromagnetycznej zmierzono dynamicznie
(prędkość pomiaru 10 mm/min).
Prosimy Państwa także o przestrzeganie technicznych objaśnień
firmy Magnet – Schultz względnie VDE 0580.
Znamionowe napięcie
24 V. W przypadku sterowania przy
pomocy np. elektronicznego wzmacniacza regulacji należy
zwrócić uwagę na odpowiednie dopasowanie napięcia
znamionowego.
Podane dane techniczne odnoszą się do zasilania prądem z sieci
prądu
przemiennego
poprzez
prostownik
mostkowy.
Na zapytanie możliwe jest dopasowanie uzwojenia do innych
wartości prądu i rezystancji.
Wartości siły elektromagnetycznej – na skutek naturalnego
rozrzutu – mogą się różnić o ok. ±5% od wartości podanych
w tabeli.
Moc graniczna jest podana przy założeniu, że montaż
elektromagnesu następuje na kadłubie zaworu o wymiarach
przynajmniej 25x25x50 mm.
Wnętrze elektromagnesu i łożyskowanie kotwicy są odporne
na wszystkie neutralne, mające zastosowane w hydraulice,
ciecze.
Przy zastosowaniu innych mediów roboczych prosimy o kontakt
z nami.
Siła elektromagnetyczna w N
Prąd liniowości IL
Rys. 4: Charakterystyka siła
elektromagnetyczna – suw (załączający)
Uwaga o technicznej deklaracji zgodności CE
dla wewnętrznego rynku europejskiego.
Elektromagnesy tego zakresu produktów są
podporządkowane dyrektywie niskonapięciowej
73/23 EWG. Dla zagwarantowania celów ochrony
tego rozporządzenia produkty są wytwarzane
i sprawdzane zgodnie z aktualną DIN VDE 0580.
Powyższe służy równocześnie jako deklaracja
zgodności producenta.
Uwaga do dyrektywy EMV 89/336 EWG
Elektromagnesy nie podlegają postanowieniom
dyrektywy EMV, ponieważ w jej rozumieniu
elektromagnesy
nie
emitują
zakłóceń
elektromagnetycznych i ich pracy nie szkodzą
zakłócenia
elektromagnetyczne.
Dlatego
dotrzymanie przez użytkownika dyrektywy EMV
jest zapewnione przez właściwe okablowanie,
przykłady okablowania ochronnego mogą być
zawarte
każdorazowo
w
załącznikach
technicznych.
Jakość od 1912
Rysunek gabarytowy
(Kombinacja elektromagnesu proporcjonalnego i załączającego)
Wtyk przyrządu
przy przyciągniętej
kotwicy
kotwicy
przy przyciągniętej
DIN 43650 – AM3
Cewka 1
proporcjon.
Cewka 2
załączający
Schemat połączenia
Cewka 1
Rys. 5: Typ G RA Y 030 F20 A01
Cewka 2
Przedstawiony
elektromagnes
przyrządem gotowym do użycia w
DIN VDE 0580.
Ogólne wymagania i postępowanie
ochrony, które musi przestrzegać
zawarte są w DIN VDE 0580.
Zastrzega się prawo zmian rysunków
nie
jest
rozumieniu
w zakresie
użytkownik
Jakość od 1912
Klucz dla oznaczenia typu
grupa przyrządów
typoszereg (forma podstawowa)
modyfikacje
wielkość w typoszeregu
wykonanie typoszeregu
oznaczenie stopnia ochrony
określenie liczbowe
Przykład zamówienia
Typ
Napięcie
Rodzaj pracy
G RA Y 030 F20 A01
24 V DC
S1 (100%)
Wykonania specjalne.
Na zapytanie wykonania specjalne i modyfikacje. W tym
przypadku prosimy o podanie dokładnych warunków
zastosowania w zgodności z właściwymi objaśnieniami
technicznymi firmy Magnet-Schultz.
Za zapytanie wykonania specjalne takie jak:
nastawialny drążek ciśnienia kotwicy, możliwość przewietrzania
przestrzeni kotwicy, ochrona przeciwwybuchowa, nadbudowany
indukcyjny czujnik położenia (przemieszczenia)
