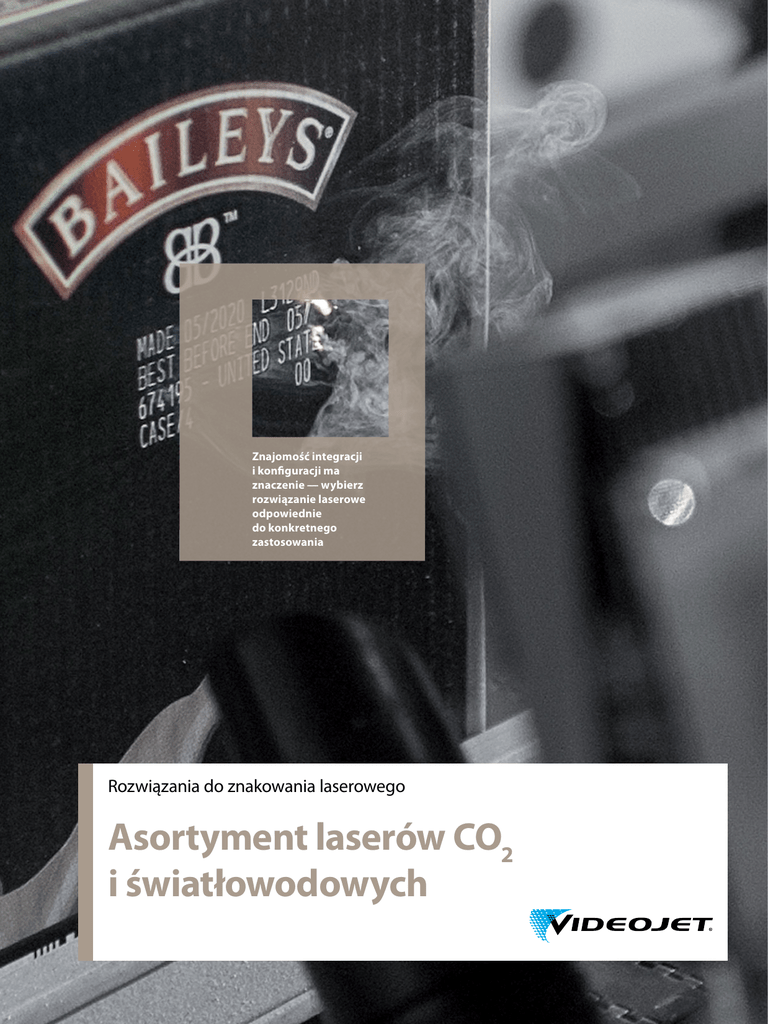

Asortyment laserów CO i światłowodowych

Znajomość integracji
i konfiguracji ma
znaczenie — wybierz
rozwiązanie laserowe
odpowiednie
do konkretnego
zastosowania
Rozwiązania do znakowania laserowego
Asortyment laserów CO2
i światłowodowych
Videojet zapewnia pożądaną
jakość oznaczeń.
Pomyślne znakowanie laserowe, w większym
stopniu niż inne procesy znakowania, zależy od
dogłębnego zrozumienia interakcji pomiędzy
technologią znakowania a podłożem. Pomyślne
znakowanie wymaga różnorodnych technologii
laserowych i wiedzy zdobytej w tysiącach
zastosowań. Blisko 30 lat doświadczenia
w dziedzinie zastosowań produkcyjnych
technologii laserowych oraz oferta rozwiązań
obejmująca lasery CO2, światłowodowe
i inne lasery półprzewodnikowe sprawiają,
że firma Videojet ma wyjątkowe możliwości
zapewnienia pożądanej jakości oznaczeń.
2
Znakowanie laserowe — skonkretyzowana
doskonałość
Wysoka jakość i trwałość nadruków oraz długi czas sprawności
i uproszczona konserwacja to tylko niektóre przyczyny, dla których warto
wybrać technologię znakowania laserowego zgodnie z potrzebami firmy.
Jednak nie wszystkie lasery i nie wszyscy dostawcy rozwiązań są tacy sami.
Określenie udanego rozwiązania zaczyna się od wyboru odpowiedniego
partnera — takiego, który oferuje najbogatszą gamę narzędzi, wiedzę
na temat zastosowań i pomoc techniczną u klienta. Od 1985 roku firma
Videojet stale wprowadza innowacje w technice laserowej, których
celem jest zapewnienie możliwie najbardziej różnorodnych podłoży i jak
najszerszego zakresu zastosowań w branży opakowań.
Wydłużony czas działania
Produktywność w standardzie
Trwałe źródła światła laserowego, minimalny
zakres koniecznej konserwacji i mała ilość
materiałów eksploatacyjnych pozwalają
ograniczyć nieplanowane i planowane przestoje
oraz liczbę wymaganych interwencji w typowym
okresie produkcyjnym. Procedury konfigurowania
instalacji i zmiany linii są szybkie dzięki
innowacyjnej konstrukcji i intuicyjnym narzędziom
programowym, które dodatkowo zwiększają
dostępność drukarki.
Szybkie nanoszenie zmiennych kodów
i buforowanie danych oraz największa szczelina
znakująca na rynku sprzyjają zwiększaniu przerobu
i wydajności. Kontroler lasera CLARiTYTM
natychmiast* wyświetla na ekranie informacje
o usterkach, dzięki czemu można szybko
przywrócić sprawną pracę linii. Zaawansowane
narzędzia zwiększające produktywność ułatwiają
określenie pierwotnych przyczyn zdarzeń
powodujących przestoje w celu usprawnienia
procesów.
Kontrola jakości nadruków
Zaawansowany kontroler lasera CLARiTYTM
pozwala* uniknąć błędów znakowania dzięki
ograniczeniu do minimum ilości danych
wprowadzanych w procesie kodowania
i znakowania. Zintegrowana kontrola jakości
nadruków zapewnia, że właściwe oznakowanie
zostaje każdorazowo umieszczone we właściwym
miejscu i na właściwym produkcie.
Prostota obsługi
Firma Videojet oferuje zróżnicowaną gamę
standardowych opcji konfiguracji i akcesoriów,
które zapewniają dostosowanie lasera do
organizacji produkcji. W połączeniu z łatwą
obsługą pozwala to skupiać się bardziej na
produkcji, a mniej na działaniach użytkowników
i konserwacji.
*Tylko do laserów CO2
3
Rozwiązanie laserowe
do praktycznie każdego
zastosowania
4
Systemy z laserem CO2
Systemy z laserem
światłowodowym
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
1.
2.
3.
Papier i karton
Lakierowane drewno
Wizytówki
Etykiety samoprzylepne
Karton na pudełka
Pudełka kartonowe
Guma
Szkło
Drewno
Patyczki do lodów
Kubki papierowe
Karton metalizowany
Rury niklowane
Metal
Części samochodowe
z tworzyw sztucznych
4. Etykiety
5. Szkło
6. Rury z tworzyw sztucznych
7. Zamknięcia do branży
medycznej
8. Pojemniki z tworzyw
sztucznych
9. Części samochodowe ze stali
nierdzewnej
10. Przełączniki samochodowe
11. Puszki metalowe
12. Zakrętki butelek plastikowych
1
5
9
1
2
6
10
2
3
7
11
3
4
8
12
4
Uzyskanie najlepszego oznakowania na konkretnym podłożu i w konkretnym zastosowaniu
zależy od określenia optymalnego rodzaju i mocy źródła światła laserowego, głowicy
znakującej i soczewki oraz od wielu innych czynników, które mają wpływ na pożądaną jakość
oznaczeń. Znamy się na znakowaniu laserowym i dostarczamy rozwiązania do znakowania
laserowego od 1985 r. Dzięki temu możemy oferować najbardziej wszechstronną gamę
systemów laserowych dostosowanych do konkretnych zastosowań.
Systemy z laserem CO2
i światłowodowym
1.
2.
3.
4.
5.
6.
7.
8.
Zakrętki metalowe
Płytki drukowane
Elementy elektroniczne
Blistry farmaceutyków
PCW
Opakowania aseptyczne
Rury z tworzyw sztucznych
Materiały elastyczne
5
9
1
5
6
10
2
6
7
11
3
7
8
12
4
8
5
Nasze systemy
i rozwiązania
do znakowania
laserowego
Systemy z laserem CO2
3020
3140
3340
System znakowania laserowego 3020 CO2
o mocy 10 W zaprojektowano specjalnie
z myślą o prostych zastosowaniach drukowania
kodów na bardzo wielu rodzajach podłoży.
Łączy on w sobie łatwość konfiguracji i obsługi
z elastycznością umożliwiającą sprostanie
zmiennym wymaganiom produkcyjnym.
Model 3140 to laser CO2 o mocy 10 W stworzony
z myślą o zastosowaniach w branży opakowań
wymagających umiarkowanych prędkości linii.
Model 3140 charakteryzuje się maksymalnym
czasem sprawności i niezawodnością oraz
zwiększoną żywotnością źródła światła
laserowego, sięgającą 45 000 godzin.
Model 3340 o mocy 30 W to wiodący na rynku
laser CO2 o wysokiej wydajności i wyjątkowej
elastyczności. Wydajność modelu 3340
gwarantuje czytelne, wysokiej jakości oznaczenia
podczas operacji pakowania z dużą prędkością.
•Mała masa i łatwość przenoszenia modelu
3020 ułatwiają wprowadzanie zmian; zmiana
rozmiaru znakowanych produktów zajmuje
niecałe 20 minut i wymaga wyregulowania
przenośnego stojaka modelu 3020
• Duży wybór opcji szczelin znakujących
umożliwia szybsze i bardziej wydajne
znakowanie
•Wyjątkowo duży rozmiar pola znakowania
zapewnia dokładność nanoszenia kodów
w wielu miejscach, pozwalając na
rozmieszczenie większej ilości treści na
większym obszarze
•Drukowanie z prędkością do 500 znaków na
sekundę
•Maksymalna prędkość linii 60 m/min
(197 stóp/min)
• Trzydzieści dwie standardowe opcje
przenoszenia wiązki umożliwiają
zintegrowanie lasera ze sprzętem do
pakowania lub napełniania oraz zapewniają
najdłuższy czas sprawności
• Unikatowe cechy, takie jak odłączany przewód
zintegrowany, upraszczają integrację z linią
Stała, wysoka jakość na
szerokiej gamie materiałów
Seria systemów laserowych CO2 firmy Videojet
zapewnia czytelne oznaczenia o wysokiej
jakości. Nasze urządzenia zaprojektowano
w sposób zapewniający sprostanie
wymaganiom branży produkcji pakowanych
artykułów konsumenckich dzięki
maksymalnemu czasowi sprawności, większej
produktywności oraz najbardziej
wszechstronnym opcjom konfiguracji do
integracji z linią.
• Pełna elastyczność systemu dzięki 21 opcjom
szczelin znakujących, 4 głowicom znakującym,
13 soczewkom i 3 długościom fali
• Niemal nieograniczone możliwości
wykorzystania czcionek, kodów i grafik
• Prędkość linii do 900 m/min
• Silnie skupiona wiązka lasera zapewnia
większy kontrast znakowania
• Idealne rozwiązanie do wykonywania
złożonych oznakowań z wysoką prędkością
• Drukowanie z prędkością do 2000 znaków na
sekundę
• Prędkość linii do 900 m/min
Długości fali:
Nasze lasery CO2 są dostępne z różnymi długościami fali, co ułatwia wybór rozwiązania najlepiej dopasowanego do konkretnego zastosowania.
6
Systemy z laserem światłowodowym
Małe, ale wydajne rozwiązania do
znakowania na twardych podłożach
Seria laserów światłowodowych powstała z myślą o potrzebach producentów znakujących twarde
materiały opakowaniowe o dużej gęstości na liniach o średniej i wysokiej prędkości. W wielu branżach,
między innymi w branży farmaceutycznej, produktów wytłaczanych i produkcji napojów, konieczne jest
pogodzenie napiętych harmonogramów produkcji z wymaganiem ciągłego zwiększania przerobu.
Znakowanie w takich warunkach wymaga lasera, który potrafi nadążyć za produkcją i zapewnić kontrast
spełniający i przekraczający oczekiwania.
7210/7310
7510/7610
Systemy 7210 i 7310 oparte są na impulsowych
laserach światłowodowych o mocy, odpowiednio,
10 W i 20 W. Należą do najbardziej kompaktowych,
wszechstronnych i niewymagających dużych
nakładów konserwacyjnych półprzewodnikowych
systemów znakowania laserowego.
Systemy do znakowania z laserem światłowodowym Videojet 7510
o mocy 50 W i Videojet 7610 o mocy 100 W zapewniają wysoką
wydajność w przypadku oznaczeń o dużym kontraście na solidnych
opakowaniach z tworzyw sztucznych i innych produktach
przemysłowych nawet przy bardzo dużej prędkości linii sięgającej
600 m/ min.
Systemy 7210 i 7310 zaprojektowano do
bezpośredniego znakowania części oraz
nanoszenia oznakowań do jednoznacznej
identyfikacji na metalach, tworzywach
sztucznych i innych materiałach trudnych
do znakowania, a stosowanych w przemyśle
lotniczym i kosmicznym, samochodowym oraz
elektronicznym, a także w branżach urządzeń
medycznych i narzędzi.
Modele 7510 i 7610 są przeznaczone specjalnie dla producentów
wyrobów tytoniowych, farmaceutyków i produktów wytłaczanych
posiadających linie o wysokiej prędkości. Zapewniają wyższą jakość
znakowania, większą wydajność i nieporównywalnie mniejszą jednostkę
znakującą niż tradycyjne półprzewodnikowe systemy laserowe.
• Wysoce niezawodne źródło światła laserowego
wystarcza maksymalnie na 100 000 godzin pracy
i sprawia, że zbędna jest konserwacja komory
pompowej typowa dla laserów Nd:YAG
• Opcjonalne głowice skanujące wysokiej
rozdzielczości zapewniają wyjątkowo duże
obszary znakowania, a także bardzo szerokie pola
znakowania do procesów bardzo szybkiego
znakowania w locie
• Wysoce wydajne źródło laserowe chłodzone powietrzem praktycznie
eliminuje przerwy serwisowe
• Największa szczelina znakująca w branży doskonale sprawdza się
w zastosowaniach wymagających szybszego znakowania
• Głowica skanująca o dużej precyzji zapewnia niezmiennie wysoką jakość
kodów w całej szczelinie znakującej
• Dwie obrotnice wiązki i opcje odległości mocowania zapewniają
elastyczną instalację
• Źródło laserowe oparte na medium
domieszkowanym iterbem dostosowane do
wysokiej jakości znakowania na materiałach
metalowych i plastikowych
• Ultrakompaktowa konstrukcja z elastycznymi
opcjami konfiguracji zapewnia bezproblemową
integrację
7
Kontroler CLARiTYTM laser
zapewnia łatwą obsługę i mniej
błędów znakowania
Kontroler lasera CLARiTYTM jest
przeznaczony dla zakładów
produkcyjnych, w których przestoje
są niedopuszczalne, a maksymalna
produktywność oznacza, że za każdym
razem na odpowiednim produkcie jest
umieszczane poprawne oznakowanie.
Dostępny dla każdego systemu znakowania laserowego CO2 Videojet,
kontroler CLARiTY TM z ekranem dotykowym ma wbudowane
oprogramowanie do kontroli jakości nadruków, które ogranicza do
minimum ilość danych wprowadzanych przez operatora i ochronę przed
błędami w procesie kodowania i znakowania, co przekłada się na
znaczne ograniczenie liczby błędów operatora.
Ponadto diagnostyka ekranowa pozwala zidentyfikować przyczyny
przestojów i ułatwia ich usuwanie, co umożliwia szybkie wznowienie
produkcji. Łatwa obsługa i różnorodne narzędzia umożliwiają ciągłe
i trwałe ulepszenia, wydłużenie czasu sprawności oraz zwiększenie
produktywności.
Kontrola jakości nadruków
Błędne znakowanie może oznaczać straty materiału, konieczność
wykonywania poprawek, kary finansowe związane z przepisami
oraz potencjalną utratę reputacji marki. Pomożemy Ci utrzymać
produktywność linii i chronić markę.
Podczas konfigurowania zadania użytkownik może łatwo utworzyć
reguły ochrony przed błędami — na przykład określić, czy pola mogą
być edytowane, oraz zdefiniować dopuszczalne typy danych
i ograniczenia zakresów dat. Czynności operatora ograniczają się do
wyboru określonych opcji, a zastosowanie podpowiedzi do pól
danych, rozwijanych menu, okien kalendarza i wstępnie
zdefiniowanych formatów przyczynia się do zapewnienia
poprawności wpisów.
Ankieta: Częstotliwość błędów znakowania
60%
50%
Odsetek
respondentów
Odsetek
respondentów
Dostępny z każdym systemem znakowania laserowego CO2 firmy
Videojet, kontroler lasera CLARiTY TM charakteryzuje się kompleksowym
podejściem do kwestii drukowania właściwych kodów na właściwych
produktach poprzez minimalizację ilości wprowadzanych danych
i ochronę przed błędami w procesie kodowania i znakowania.
60%
50%
40%
40%
30%
30%
20%
20%
10%
10%
0%
0%
Więcej niż
raz dziennie
Co najmniej
raz dziennie
Co najmniej raz
w tygodniu
Co najmniej raz
w miesiącu
Więcej niż
raz dziennie
Co najmniej
raz dziennie
Co najmniej raz
w tygodniu
Co najmniej raz
w miesiącu
Ankieta: Przyczyna błędów znakowania
60%
Ankieta: Przyczyna błędów znakowania
60%
50%
Odsetek
respondentów
Odsetek
respondentów
Zakłady pakujące często mają do czynienia z błędami znakowania —
kodami, w których brakuje jednej cyfry, nieistniejącymi datami,
oznakowaniami na niewłaściwych produktach, literówkami,
nieprawidłowymi odstępami dat. Badania pokazują, że w 50–70%
przypadków są to błędy operatora.
Ankieta: Częstotliwość błędów znakowania
50%
40%
Wybrano nieprawidłowe
zadanie druku
40%
30%
Wybrano nieprawidłowe
zadanie druku
30%
20%
Wprowadzono
nieprawidłowe dane
20%
10%
Wprowadzono
nieprawidłowe dane
10%
0%
Błąd operatora
0%
Błąd operatora
8
Wybór zadania w trybie
wizualnym
Minimalny wybór oznacza
minimalne ryzyko błędów
Wprowadzanie krok po kroku
Podgląd wydruku
Można zapisywać i wyszukiwać
pliki zadań przy użyciu znaczących
nazw, takich jak nazwa
znakowanego właśnie produktu.
Podgląd informacji pozwala
zyskać pewność, że wczytano
właściwe zadanie.
Ograniczone opcje wprowadzania
danych
W oparciu o reguły wstępnie
zdefiniowane podczas
konfigurowania zadania można
edytować tylko dozwolone pola.
Zadanie drukowania może być
załadowane dopiero wtedy, gdy
operator potwierdzi każde
wprowadzenie.
Podgląd układu wydruku pozwala
upewnić się przed rozpoczęciem
drukowania, że zostało
załadowane odpowiednie zadanie
oraz daje operatorowi pewność, że
zostały wprowadzone poprawne
dane.
Wprowadzanie daty? Kalendarz
pokazuje tylko dopuszczalne daty
wygaśnięcia ważności.
Kod kraju?
Wystarczy wybrać z listy
rozwijanej.
Złożone oznakowania? Wczytaj je
automatycznie do pierwotnie
zdefiniowanego formatu.
Minimalizacja ilości wprowadzanych danych
i ochrona przed błędami w procesie
kodowania i znakowania, co przekłada się na
znaczne ograniczenie liczby błędów operatora.
9
Elastyczność integracji
w standardzie
Systemy z laserem CO2
Systemy z laserem światłowodowym
Ponad 20 000 standardowych
konfiguracji zapewnia elastyczność
dostosowywania do linii
z minimalnymi przestojami:
Zaprojektowane z myślą o bezproblemowej
integracji i ustawianiu wiązki dokładnie
w wymaganym miejscu.
32 pozycje głowicy znakującej
21 szczelin znakujących
3 długości fali
2stopnie ochrony IP jednostek znakujących
(IP54, IP65)
3długości odłączanego przewodu
zintegrowanego
2 opcje mocy (10 lub 30 W)
Ustawianie wiązki w optymalnej
pozycji
= 32
6
Jednostka znakująca lasera światłowodowego jest znacznie mniejsza od
wcześniejszego rozwiązania Videojet z laserem półprzewodnikowym, dzięki
czemu integracja z urządzeniami i liniami pakującymi jest dużo łatwiejsza. Na
przykład nasz laser światłowodowy 7610 ma większe możliwości znakowania
niż nasz system Nd:YAG o mocy 100 W i jest mniejszy o 74%. Wiele odległości mocowania, od 122 mm do 543 mm, umożliwia
użytkownikom pracę w warunkach fizycznych ograniczeń linii pakującej.
Razem z opcjami orientacji głowicy znakującej (prosta lub pod kątem
90 stopni) zapewnia to elastyczność na liniach produkcyjnych z ograniczeniami
przestrzennymi.
1370 mm
standardowe opcje przenoszenia wiązki do
pozycjonowania głowicy znakującej
4
4
529 mm
6
6
6
Porównanie wymiarów w oparciu o laser światłowodowy Videojet 7610 i laser
Nd:YAG o mocy 100 W
10
Szeroka wstęga
Zaprojektowane z myślą
o większym przerobie
i wydajniejszym znakowaniu
lasery CO2 3340 i 3140 firmy
Videojet mają największe
szczeliny znakujące w branży.
Wysoka prędkość
Pole znakowania zostało powiększone o 24% w porównaniu
z naszymi wcześniejszymi laserami CO2. System znakowania
laserowego 3340 oferuje teraz pole znakowania o szerokości
do 600 mm. Dzięki temu pojedyncze urządzenie może
sprostać niektórym zastosowaniom szerokowstęgowym,
które dawniej wymagały dwóch laserów. Szeroki wybór
szczelin znakujących umożliwia producentom wydajniejsze
znakowanie, co pozwala wydłużyć czas dostępny na
znakowanie, a tym samym zwiększyć przerób
i produktywność.
Producenci mogą teraz znakować produkty
nawet o 60% szybciej niż za pomocą
poprzednich rozwiązań, co stanowi dla nich
oczywistą korzyść*.
Dzięki większej prędkości system znakowania laserowego Videojet 3340 może
teraz drukować cztery wiersze zmiennych danych oraz kody 2D, znakując ponad
400 produktów na minutę.
Jeden laser 3340 może pokryć obszar
nośnika szerokowstęgowego, który
wcześniej wymagał 2 laserów.
Dzięki systemowi Videojet 3340 z laserem CO2
o mocy 30 W osiągniesz szybkość i wydajność
60-watowego lasera.
*Porównanie systemów laserowych Videojet 3330 i 3340.
Poprawa prędkości zależy od podłoża
m
600 m
Pole znakowania szersze o 20%
niż w przypadku wiodących
rozwiązań laserowych dostępnych
obecnie na rynku.
11
Poczucie pewności w standardzie
Firma Videojet Technologies jest światowym liderem w branży identyfikacji
produktów, oferującym urządzenia do drukowania na bieżąco, kodowania
i znakowania, płyny do konkretnych zastosowań oraz usługi w ramach całego
cyklu eksploatacji urządzeń.
aszym celem jest pomaganie klientom z branży
N
pakowanych artykułów konsumenckich, produktów
farmaceutycznych i produktów przemysłowych
w zwiększaniu wydajności, ochronie i rozwijaniu marek oraz
nadążaniu za trendami na rynku i zmianami przepisów. Firma
Videojet jest liderem technologii i ekspertem w dziedzinie
zastosowań atramentowego druku ciągłego (CIJ),
termicznego druku atramentowego (TIJ), znakowania
laserowego, druku termotransferowego (TTO), znakowania
i etykietowania opakowań zbiorczych oraz różnych
technologii drukowania. Na całym świecie zainstalowanych
jest ponad 345 000 drukarek firmy Videojet.
Nasze urządzenia wykonują nadruki na ponad dziesięciu
miliardach produktów dziennie. Oferujemy pomoc
w zakresie sprzedaży, serwisu, szkoleń oraz stosowania
naszych rozwiązań za pośrednictwem ponad
4000 pracowników biur firmy w 26 krajach na całym
świecie. Ponadto sieć dystrybucyjna firmy Videojet
obejmuje ponad 400 dystrybutorów i producentów OEM,
którzy obsługują 135 krajów.
Siedziba światowa
Biura ds. sprzedaży i usług firmy
Videojet
Zakłady produkcyjno-rozwojowe
Kraje, w których znajdują się biura
ds. sprzedaży i usług firmy Videojet
Kraje, w których znajdują się biura
ds. sprzedaży i usług partnerów
firmy Videojet
Zadzwoń pod numer 887 444 600
Napisz na adres [email protected]
lub odwiedź stronę www.videojet.pl
Videojet Technologies Sp. z o.o
Ul. Kolejowa 5/7
01-217 Warszawa, Polska
© 2016 Videojet Technologies Inc. — Wszelkie prawa zastrzeżone.
Polityka firmy Videojet Technologies Inc. zakłada ciągłe doskonalenie oferowanych
produktów. Zastrzegamy sobie prawo do wprowadzania zmian w konstrukcji lub
w parametrach bez uprzedniego powiadomienia.
Nr katalogowy SL000604
br-laser-product-range-pl-0916
