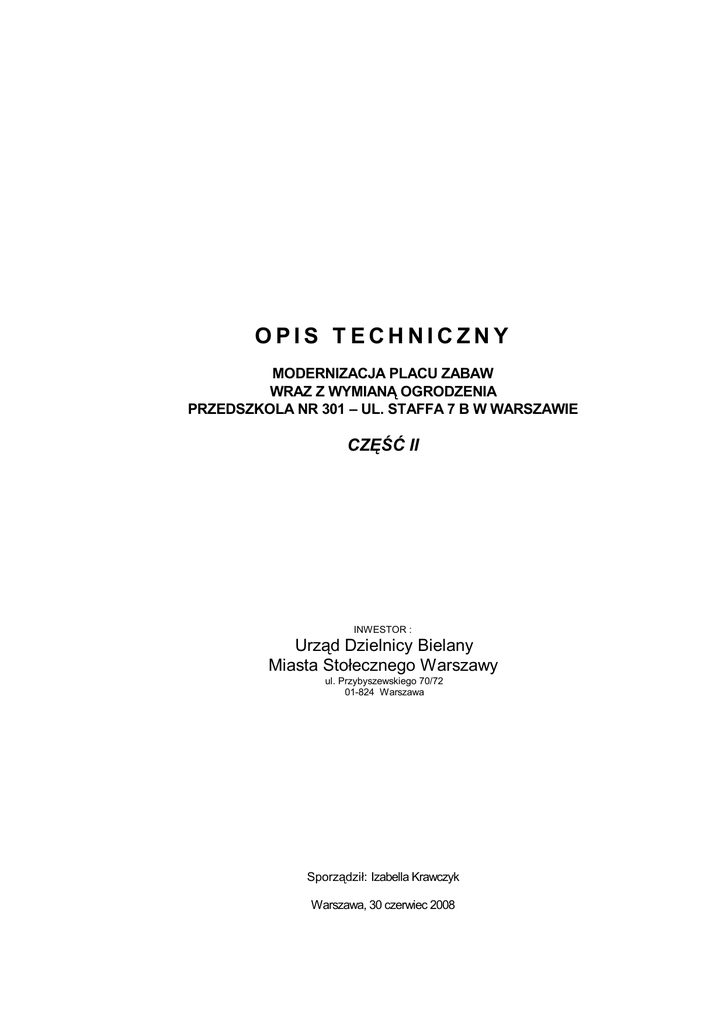

OPIS TECHNICZNY
MODERNIZACJA PLACU ZABAW
WRAZ Z WYMIANĄ OGRODZENIA
PRZEDSZKOLA NR 301 – UL. STAFFA 7 B W WARSZAWIE
CZĘŚĆ II
INWESTOR :
Urząd Dzielnicy Bielany
Miasta Stołecznego Warszawy
ul. Przybyszewskiego 70/72
01-824 Warszawa
Sporządził: Izabella Krawczyk
Warszawa, 30 czerwiec 2008
OPIS TECHNICZNY
wymiany nawierzchni chodników i placów zabaw
na terenie Przedszkola Nr 301
przy ulicy Staffa 7 b w Warszawie
SPIS TREŚCI OPISU TECHNICZNEGO
I.
str. 3
II.
PRZEDMIOT, ZAKRES I
PODSTAWA OPRACOWANIA
STAN ISTNIEJĄCY
III.
ROZWIĄZANIA PROJEKTOWE
str. 4
IV.
CZĘŚĆ RYSUNKOWA
str. 6
Spis rysunków
Rys. nr 1
Wjazd
Rys. nr 2
Chodnik od ul. Staffa
Rys. nr 3
Chodnik – wejście główne
Rys. nr 4
Plac zabaw nr 1
Rys. nr 5
Plac zabaw nr 2
Rys. nr 6
Plac zabaw nr 3
Rys. nr 7
Chodnik – od strony tarasu
Rys. nr 8
Placyk + chodnik
Rys. nr 9
Konstrukcja nawierzchni
Rys. nr 10
Szkic sytuacyjny
2
str. 3
OPIS TECHNICZNY
wymiany nawierzchni chodników i placów zabaw
na terenie Przedszkola Nr 301
przy ulicy Staffa 7 b w Warszawie
I.
PRZEDMIOT, ZAKRES I PODSTAWA OPRACOWANIA
Przedmiotem opracowania jest projekt modernizacji nawierzchni placów zabaw na
terenie Przedszkola Nr 301 przy ulicy Staffa 7 b w Warszawie, na terenie dzielnicy
Bielany.
Podstaw ą opracowania jest umowa nr UD-III-BIE-WIR/B/I/27/ZD/Uzl-22/2008
z dnia 12.02.2008 r. zawarta pomiędzy Zamawiającym tj. miastem st. Warszawą,
reprezentowanym przez Burmistrza Dzielnicy Bielany m. st. Warszawy, a
Wykonawcą tj. firmą „KOSZTORYSY” Izabella Krawczyk z siedzibą w Warszawie
przy ul. Czerniakowskiej 24/15.
Opracowanie sporządzono na podstawie następujących materiałów:
II.

ustalenia dokonane z przedstawicielami Zamawiającego,

inwentaryzacja w terenie.
STAN ISTNIEJĄCY
Place zabaw, chodniki, wjazd
Konstrukcja nawierzchni na pow. ok. 752 m2 składa się z asfaltowej nawierzchni
ścieralnej ułożonej na podbudowie betonowej oraz na pow. ok. 30 m2 z nawierzchni
z kostki betonowej brukowej .
Na długości ok. 10 m – chodnik z płyt betonowych chodnikowych 35x35 x5 cm, z
pozostawieniem przerw trawnikowych – łączący od strony zaplecza teren wjazdu z
terenem placów zabaw .
Istniejąca nawierzchnia asfaltowa jest nierówna, stara i popękana z licznymi
miejscami napraw z asfaltu lanego. Krawężniki , obrzeża betonowe mają często
obłupane krawędzie i są popękane.
Nawierzchnia z kostki betonowej jest nierówna, z wyraźnymi podłużnymi i
poprzecznymi „zapadnietymi” fragmentami.
3
OPIS TECHNICZNY
wymiany nawierzchni chodników i placów zabaw
na terenie Przedszkola Nr 301
przy ulicy Staffa 7 b w Warszawie
III.
ROZWIĄZANIA PROJEKTOWE
Rozwiązanie geometryczne chodników, placów zabaw, wjazdu adaptowano
całkowicie wg istniejącego układu. Szerokości wjazdu, chodników, placów zabaw,
lokalizacje i wymiary w planie pozostają bez zmian.
WJAZD
Nawierzchnia wjazdu zostanie wyremontowana przez rozebranie istniejącej
nawierzchni bitumicznej wraz z podbudową betonową i ułożenie now ych warstw
konstrukcyjnych nawierzchni.
Po wykonaniu koryta głębokości 40 cm należy:
 rozścielić warstwę podsypkową z piasku gr. 15 cm, zagęszczoną
mechanicznie
 wykonać podbudowę z kruszywa łamanego (tłucznia):

dolna warstwa pod budowy – gr. 20 cm

górna warstwa podbudowy – gr. 10 cm
 wykonać nawierzchnię z kostki betonowej brukowej gr. 8 cm, szarej
(12x12x8 cm) na podsypce cementowo – piaskowej gr. 4 cm
Krawężniki wokoło wjazdu zostaną wymienione na betonowe o wym. 15x30 cm na
ławach betonowych z betonu B10 .
Właz studzienki kanalizacyjnej ściekowej podlega regulacji.
Obramowanie wjazdu na odcinku brama wjazdowa – ulica osiedlowa – z
krawężników betonowych wtopionych o wym. 12x25 cm na ławie betonowej.
Granice robót nawierzch niowych – na szkicu.
ODWODNIENIE WJAZDU
Projekt przewiduje odwodnienie wjazdu do istniejącej studzienki ściekowej.
4
OPIS TECHNICZNY
wymiany nawierzchni chodników i placów zabaw
na terenie Przedszkola Nr 301
przy ulicy Staffa 7 b w Warszawie
PLACE ZABAW, CHODNIKI
Nawierzchnie chodników, placów zabaw zostaną wyremontowan e przez rozebranie
istniejących nawierzchni: z asfaltobetonu (wraz z podbudową) oraz z kostki
betonowej brukowej wraz z obrzeżami trawnikowymi i ułożenie now ych warstw
konstrukcyjnych nawierzchni.
Po wykonaniu koryta głębokości 10 cm należy:
 rozścielić warstwę podsypkową z piasku gr. 15 cm, zagęszczoną
mechanicznie
 wykonać nawierzchnię z kostki betonowej brukowej gr. 6 cm, kolorowej
(12x12x6 cm) na podsypce cementowo – piaskowej gr. 4 cm. Kolor kostki
należy uzgodnić z Zamawiającym.
Obrzeża betonowe należy wymienić na nowe obrzeża betonowe 30x8 cm, na
podsypce cementowo – piaskowej.
Granice robót nawierzchniowych – na szkicach chodników, placów zabaw.
W miejscu chodnika z płyt betonowych 35x35x5 cm – należy wykonać chodnik z płyt
betonowych 50x50x7 cm, z pozostawieniem przerw trawnikowych szer. 10 cm.
5
OPIS TECHNICZNY
wymiany nawierzchni chodników i placów zabaw
na terenie Przedszkola Nr 301
przy ulicy Staffa 7 b w Warszawie
IV. CZĘŚĆ RYSUNKOWA
6
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Rys nr 1
Skala 1:100
WJAZD
6.47
4.25
studzienka ściekowa
3.40
1.27
0.80
3.90
4.40
3.40
15.30
3.00
1.35
ŚMIETNIK
Kostka betonowa gr. 8 cm
Kostka betonowa gr. 6 cm
4.25
Krawężnik wtopiony
Krawężnik wystający 15x30
Obrzeże 30x8
Wymiary w m, sprawdzić w naturze
Sprządził: Izabella Krawczyk
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Rys nr 2
Skala 1:100
CHODNIK OD UL. STAFFA
3.05
9.35
7.65
1.70
1.25
1.70
1.70
linia ogrodzenia
21.75
Kostka betonowa gr. 6 cm
Obrzeże 30x8
Wymiary w m, sprawdzić w naturze
Sprządził: Izabella Krawczyk
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Rys nr 3
Skala 1:100
CHODNIK - WEJŚCIE GŁÓWNE
1.70
2.15
2.80
L=12.75
12.35
L=22.95
3.00
0.90
linia ogrodzenia
Kostka betonowa gr. 6 cm
Obrzeże 30x8
Wymiary w m, sprawdzić w naturze
Sprządził: Izabella Krawczyk
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Rys nr 4
Skala 1:100
PLAC ZABAW NR 1
1.85
Kostka betonowa gr. 6 cm
Obrzeże 30x8
L=8.50
L=10.20
TARAS
1.50
10.20
3.30
5.95
R=1.00
4.70
L=5.95
BASEN
5.55
22.95
Wymiary w m, sprawdzić w naturze
Sprządził: Izabella Krawczyk
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Rys nr 5
PLAC ZABAW NR 2
Skala 1:100
2.05
L=20.0
Kostka betonowa gr. 6 cm
Obrzeże 30x8
1.40
14.45
1.50
11.90
9.80
BASEN
Wymiary w m, sprawdzić w naturze
Sprządził: Izabella Krawczyk
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Rys nr 6
PLAC ZABAW NR 3
Skala 1:100
Kostka betonowa gr. 6 cm
KLOMB
Obrzeże 30x8
11.90
10.20
1.55
Wymiary w m, sprawdzić w naturze
Sprządził: Izabella Krawczyk
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Rys nr 7
CHODNIK - OD STRONY TARASU
Skala 1:100
4.70
3.50
1.85
1.85
Kostka betonowa gr. 6 cm
1.40
Obrzeże 30x8
Wymiary w m, sprawdzić w naturze
Sprządził: Izabella Krawczyk
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Rys nr 8
PLACYK + CHODNIK
Skala 1:100
4.00
3.70
1.85
17.85
Kostka betonowa gr. 6 cm
Obrzeże 30x8
Wymiary w m, sprawdzić w naturze
Sprządził: Izabella Krawczyk
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Rys nr 9
Skala 1:10
KONSTRUKCJA NAWIERZCHNI CHODNIKÓW, PLACÓW ZABAW
kostka betonowa 12x12x6 cm
podsypka cem. - piask. 1:4, gr. 4 cm
piasek zagęszczony gr.15 cm
6
4
obrzeże betonowe 30x8 cm
15
podsypka cem. - piask. 1:4
KONSTRUKCJA NAWIERZCHNI WJAZDU
kostka betonowa 12x12x8 cm
podsypka cem. - piask. 1:4, gr. 4 cm
kruszywo łamane gr. 30 cm
piasek zagęszczony gr. 15 cm
8
4
30
15
krawężnik betonowy 15x30 cm
podsypka cem. - piask. 1:4
ława betonowa B10
Sprządził: Izabella Krawczyk
Wymiary w cm
46.27
44.57
1.70
1.50
C
B
plac nr 3
plac nr 2
44.27
chodnik - tył Przedszkola
51.26
placyk + chodnik
67.82
plac nr 1
68.04
Budynek Przedszkola
1.08
20.97
wjazd
13.98
chodnik - wejście główne
2.80
1.08
A
1.08
3.29 3.37
25.63
11.65
altana śmietnikowa
D
46.10
chodnik od ulicy
ulica Staffa
Modernizacja placów zabaw
Przedszkole Nr 301
Warszawa, ul. Staffa 7b
Skala 1:500
Szkic sytuacyjny
Opracował:
mgr inż. Izabella Krawczyk
Rys. nr 10
Warszawa, kwiecień 2008
