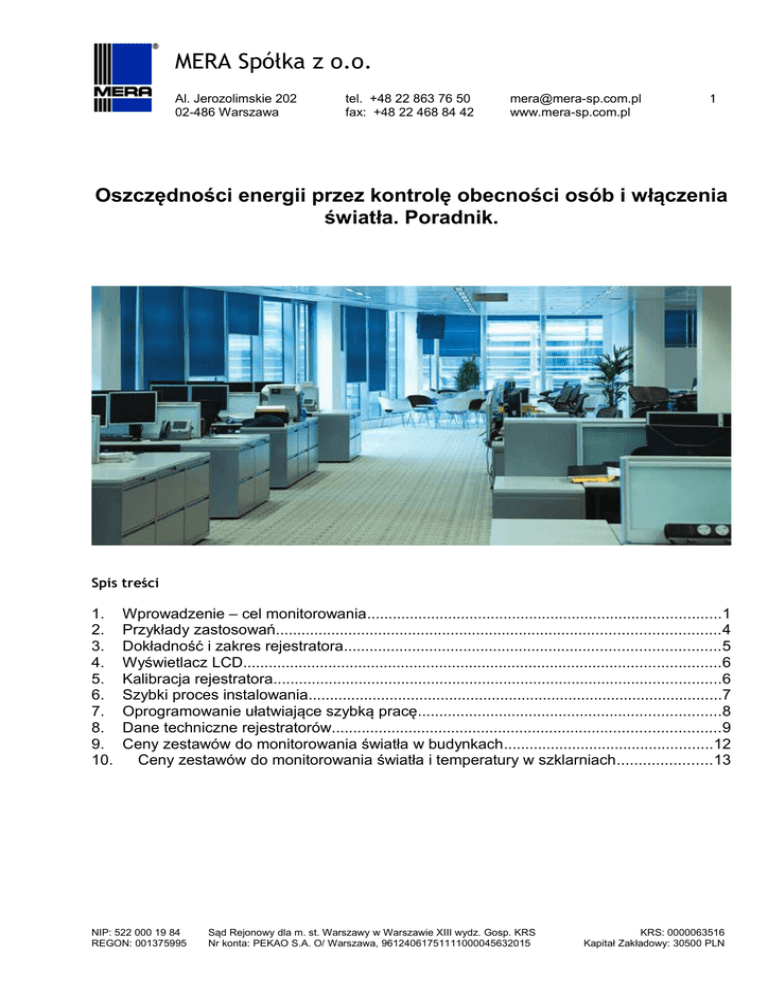

Oszczędności energii przez kontrolę obecności osób i włączenia
światła. Poradnik.
Spis treści
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Wprowadzenie – cel monitorowania...................................................................................1
Przykłady zastosowań........................................................................................................4
Dokładność i zakres rejestratora........................................................................................5
Wyświetlacz LCD................................................................................................................6
Kalibracja rejestratora.........................................................................................................6
Szybki proces instalowania.................................................................................................7
Oprogramowanie ułatwiające szybką pracę.......................................................................8
Dane techniczne rejestratorów...........................................................................................9
Ceny zestawów do monitorowania światła w budynkach.................................................12
Ceny zestawów do monitorowania światła i temperatury w szklarniach......................13
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
2
1. Wprowadzenie – cel monitorowania
W 2010 roku zużycie energii elektrycznej na oświetlenie
obiektów komercyjnych w USA wyniosło około 499 miliardów
kilowatogodzin (kWh), co stanowiło 13 % ogólnego krajowego
zużycia energii. W samych budynkach komercyjnych zużycie
energii na oświetlenie stanowiło 35% całkowitego
zapotrzebowania tych budynków na energię.
W najbliższych latach przewiduje się dalszy wzrost
zapotrzebowania na energię do oświetlania obiektów, co przy
jednoczesnym wzroście kosztów energii powoduje zwiększenie
zainteresowania oszczędnym jej użytkowaniem.
Zużycie energii do oświetlenia w istniejących budynkach jest
jednym z najłatwiejszych i najtańszych sposobów obniżenia
kosztów i zmniejszenia mocy pobieranej na oświetlenie.
Agencja Ochrony środowiska USA ocenia, że zainstalowanie
prostego czujnika obecności osób i włączenia światła
pozwala na potencjalne oszczędności energii zużywanej na
oświetlenie w różnych rodzajach pomieszczeń:
Pomieszczenie
Oceniane oszczędności
biuro
sala konferencyjna
klasa szkolna
sale wypoczynku
korytarze
magazyny
13-50%
22-65%
40-46%
30-90%
30-80%
45-80%
Przypuszczalnie podobne możliwości oszczędzenia na oświetleniu w budynkach istnieją także w
Polsce. Cenie rejestratora obecności osób i włączenia światła wynosi kilkaset złotych, a
oszczędności wynikające z monitorowania mogą być znacznie większe.
Wprowadzenie kontroli oświetlenia w budynkach nie tylko prowadzi do oszczędności, ale także
poprawia wizerunek firmy i jej obraz w oczach zatrudnionych, gdyż nikt nie lubi patrzeć jak
pieniądze i zasoby są marnowane. Jest to także pierwszy mały krok w szeroko pojętym planie
oszczędzania energii, gdyż oszczędności są widoczne natychmiast, a zebrane dane mogą umożliwić
oszczędności energii.
Przeprowadzanie przeglądu użytkowania światła w pomieszczeniach budynku pozwala
zidentyfikować w których pomieszczeniach zużycie energii na oświetlenie jest największe i podjąć
decyzję o zainstalowaniu urządzeń automatyki sterującej oświetleniem.
W przypadku już zainstalowanych takich urządzeń można sprawdzić, czy sterowanie oświetleniem
działa prawidłowo. Ma to szczególne znaczenie w przypadku systemów włączających oświetlenie po
pojawieniu się osób w polu widzenia czujnika i wyłączających oświetlenie po określonym czasie.
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
3
Prostym rozwiązaniem służącym do tego celu są rejestratory obecności osób i włączenia światła.
Rejestratory są zasilane bateryjnie, a ich niewielkie rozmiary umożliwiają instalowanie pod
sufitem, na oprawach lamp i na klatkach schodowych – wszędzie, gdzie zebrane dane mogą być
przydatne. Wyposażone w dwa czujniki, rejestratory zbierają dane w określonych przez
użytkownika odstępach czasu. Rejestratory obecności osób i włączenia światła mogą być
instalowane w wielu różnych miejscach budynku, a zestaw kilkunastu rejestratorów pozwala na
szybką ocenę zużycia energii w niedużych obiektach. Dane mogą być szybko wczytane do
komputera i sformatowane do wymaganego rodzaju prezentacji.
Przy wyborze rejestratora obecności osób i oświetlenia jest kilka spraw które należy przemyśleć.
Zadaniem tego poradnika jest wskazanie tych spraw, aby wybór rejestratora był odpowiedni do
aplikacji.
1.
2.
3.
4.
5.
6.
Zakres i dokładność rejestratora
Wyświetlacz LCD
Kalibracja rejestratora
Łatwość instalacji
Właściwości oprogramowania
Dane techniczne rejestratorów
Rejestrator obecności osób i
włączenia światła
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
4
2. Przykłady zastosowań
Monitorowanie działania automatyki wyłączania oświetlenia w budynkach mieszkalnych: na
klatkach schodowych, korytarzach, w piwnicach i garażach
Bywa że błędne nastawy automatów sterujących oświetleniem powodują, że światło jest włączone
jeszcze długo po wyjściu ludzi z pomieszczeń. Przy liczbie włączeń światła rzędu kilkudziesiąt na
dobę może to powodować istotne straty.
Załóżmy, że automat sterowania oświetleniem na klatce schodowej działa z fabrycznym
ustawieniem czasu włączenia na 3 minuty, podczas gdy w tym budynku wystarczający jest
czas włączenia 2,5 minuty. Zakładając dalej, ze światło jest zapalane 50 razy w ciągu doby,
otrzymujemy czas zbędnego włączenia oświetlenia 25 minut w ciągu doby i odpowiednio 152
godziny w ciągu roku. Jeśli moc zainstalowanego na tej klatce schodowej oświetlenia wynosi
400 W, daje to zbędny pobór mocy w okresie roku około 61 kWh. Jeśli w osiedlu
administrowanym przez spółdzielnię jest kilkadziesiąt takich klatek, skrócenie czasu włączenia
światła może przynieść istotne oszczędności.
Kontrola wyłączenia światła w pomieszczeniach biurowych po wyjściu z nich osób
Zdarza się że w pomieszczeniach biurowych wykorzystywanych w ciągu dnia, jak na przykład sale
konferencyjne, wykładowe lub sale biurowe z wieloma stanowiskami pracy, pracownicy
pozostawiają światło włączone mimo że w pomieszczeniu już nikogo nie ma. Aby stwierdzić czy
zachodzą takie przypadki, wystarczy monitorować obecność osób i włączenia światła w wybranych
pomieszczeniach, gdzie na oświetlenie zużywane jest stosunkowo dużo energii elektrycznej. Na
podstawie danych z monitoringu można podjąć działania organizacyjne które zapobiegną takim
przypadkom, lub po prostu uczulić pracowników na problem wyłączania światła po opuszczeniu
pomieszczeń.
Monitorowanie sztucznego oświetlenia i temperatury w szklarniach
Przy uprawie roślin w szklarniach stosuje się sztuczne oświetlenie do przedłużenia okresu
oświetlenia roślin we wczesnym okresie wiosennym, kiedy dzień jest jeszcze krótki. Ma to na celu
przyspieszenie wzrostu roślin i dojrzewania kwiatów i owoców. Działanie automatyki sterowania
sztucznym oświetleniem można sprawdzać przy użyciu rejestratorów światła. Jeden rejestrator
sprawdza oświetlenie wewnątrz szklarni, drugi oświetlenie naturalne na zewnątrz. Porównanie
wyników pozwala ocenić, czy sztuczne oświetlenie jest włączane i wyłączane o właściwych porach.
W tym przypadku stosuje się specjalne rejestratory wodoszczelne.
Monitorowanie sztucznego oświetlenia na fermach drobiu
W fermach drobiu stosowana jest metoda chowu klatkowego, gdzie stosuje się wyłącznie sztuczne
oświetlenie. Działanie układów automatyki regulujących cykle i czas włączenia oświetlenia można
sprawdzić przy użyciu rejestratorów światła. W tym przypadku również stosuje się specjalne
rejestratory wodoszczelne.
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
5
3. Dokładność i zakres rejestratora
Czujniki obecności osób z reguły wykorzystują dwa rodzaje czujników. Bierne czujniki podczerwieni
(PIR) wykorzystują promieniowanie podczerwone emitowane przez obiekty. To promieniowanie,
niewidoczne dla człowieka, jest odbierane przez czujnik w jego polu detekcji i interpretowane jako
obecność człowieka. Czujniki ultradźwiękowe generują tony o wysokiej częstotliwości i
wykorzystują echo odbite od obiektu do oceny obecności osób w polu detekcji. Ten typ czujników
zużywa więcej energii niż czujniki typu PIR. Większość zasilanych bateryjnie rejestratorów
wykorzystuje czujniki typu PIR, ponieważ czujniki ultradźwiękowe pobierają stale prąd zasilania.
W obu przypadkach czujniki mają „stożki” czułości, które określają efektywny zakres działania
(zobacz rysunki poniżej). Im większa jest podstawa stożka (czyli większa odległość od czujnika),
tym większy musi być zakres ruchu osoby, aby czujnik wykrył jej obecność.
Tak więc jest istotne, aby do pomiarów wybrać rejestrator o czułości i zakresie odpowiednim do
monitorowanego pomieszczenia i aktywności osób w nim się znajdujących. Na przykład, inna
czułość rejestratora będzie potrzebna do magazynu z szybko poruszającymi się wózkami widłowymi
a inna dla sali wykładowej z siedzącymi studentami.
Dla pewności prawidłowego doboru rejestratora do planowanego zastosowania sprawa ta powinna
być przedyskutowana ze specjalistą od takich zastosowań.
Pole detekcji UX90-005
Pole detekcji UX90-006
Rejestrator UX90-005 ma zakres detekcji 5 m.
Ten zakres jest odpowiedni dla biur, sal
konferencyjnych i niedużych pomieszczeń.
Rejestrator UX90-006 ma zakres detekcji 12 m.
Ten zakres jest odpowiedni dla większych
pomieszczeń, kawiarni, sal szkolnych.
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
6
4. Wyświetlacz LCD
Dla zapewnienia komfortu użytkowania rejestrator obecności
osób i włączenia światła powinien być wyposażony w
wyświetlacz LCD. Niektóre rejestratory mają wyświetlacze typu
LED, ale wyświetlacz LCD pozwala umieścić więcej informacji,
takich jak siła sygnału, napięcie baterii oraz inne parametry i
ustawienia. Wyświetlacz pozwala na szybką rutynową kontrolę
pracy i odczyt aktualne występujących wartości.
Wskazówka:
Zakłócenia
–
skonsultuj
z
producentem, jakie zakłócenia
mogą
wpływać
na
pracę
rejestratora:
instalacje
HVAC,
wibracje, źródła ciepła itd.
wskaźnik włączenia czujnika
wskaźnik napięcia baterii
wskaźnik zapełnienia
pamięci i siły sygnału
% czasu włączenia czujnika od
początku rejestracji
5. Kalibracja rejestratora
Jak rejestrator określa czy światło jest włączone? Światło pochodzi od źródeł oświetlenia, odbija się
od sufitu i ścian, ale także pochodzi od okien i otaczających przedmiotów. Rejestrator ma funkcję
ustawiania progów włączenia i wyłączenia, która pozwala na zebranie informacji o włączeniu
konkretnego źródła światła. W niektórych rejestratorach stosuje się potencjometry do strojenia
czułości, ale w rejestratorze z wyświetlaczem LCD zastosowano linijkowy wyświetlacz siły sygnału i
funkcję automatycznej kalibracji, pozwalającą na łatwe ustawienie progów włączania i wyłączania.
W tym typie rejestratorów wskaźnik siły sygnału na wyświetlaczu LCD pozwala łatwo stwierdzić czy
czujnik światła rejestratora jest skierowany w stronę wybranego źródła światła. W niektórych
przypadkach jest wskazane użycie dodatkowego, dołączanego światłowodu, pozwalającego
rozróżnić pomiędzy światłem przychodzącym od badanego źródła a światłem pochodzącym od
zakłóceń. Stosuj się do informacji zawartych w instrukcji; zwykle do uruchomienie kalibracji
wystarczy wcisnąć przycisk.
Należy także określić interwał zapisów, czy są to pojedyncze sekundy czy kilka minut. Ta funkcja
jest wykonywana przy użyciu oprogramowania rejestratora, które zawiera wszystkie niezbędne
informacje.
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
7
6. Szybki proces instalowania
Wskazówka:
Opcje montażowe do montażu rejestratora można
użyć wbudowanych magnesów,
uchwytów z rzepami, taśmy
dwustronnie
klejącej
lub
podobnych elementów. Dobre
rejestratory zapewniają wiele
możliwości montażowych.
Przy wyborze rejestratora obecności osób i włączenia światła należy
rozpatrzyć cały proces instalowania i użytkowania rejestratora:
 Konfiguracja – określ tryb startu i zatrzymania rejestracji oraz
inne ustawienia. Typowo jest to wykonywane przy użyciu
oprogramowania gdy rejestrator jest dołączony do komputera,
chociaż niektóre funkcje mogą być wybrane w miejscu
zainstalowania.
 Napięcie baterii – jest to dobry moment na sprawdzenie
napięcia baterii i ewentualną jej wymianę.
 Montaż – przygotuj elementy montażowe i narzędzia Zapewnij,
aby w miejscu zainstalowania rejestratora czujnik światła był
skierowany w stronę źródła, ewentualnie zastosuj dołączany
światłowód. Zapewnij, aby pole detekcji czujnika obecności
osób nie było przesłonięte przeszkodami. Zamocuj rejestrator.
 Ustaw progi – czujnik obecności osób nie wymaga ustawiania
progów, ale progi muszą być ustawione dla czujnika włączenia
światła. W niektórych rejestratorach może to być wygodnie
zrobione przy użyciu funkcji automatycznej kalibracji
włączanej przyciskiem.
 Wystartuj rejestrację – jeśli nie wybrałeś czasu startu przy
konfiguracji rejestratora, możesz to zrobić ręcznie teraz.
 Weryfikacja działania – sprawdź siłę sygnału, napięcie baterii,
czas włączenia czujnika i informację o rejestracji. Możesz to
wykonywać systematycznie przez cały okres rejestracji, co jest
bardzo proste dzięki wyświetlaczowi LCD.
 Sczytywanie danych – jak tylko zakończysz rejestrację,
dokonaj odczytu danych łącząc rejestrator z komputerem.
Połączenia dokonuje się kablem USB, a odczyt trwa kilkanaście
sekund.
Montaż rejestratora może być wykonany
szybko i łatwo dzięki wbudowanym
magnesom
NIP: 522 000 19 84
REGON: 001375995
Kabel światłowodowy pomaga skierować światło ze
źródła do rejestratora
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
8
7. Oprogramowanie ułatwiające szybką pracę
Kiedy decydujesz się na wybór rejestratora obecności osób
i włączenia światła, istotny jest nie tylko sam rejestrator,
ale również jego oprogramowanie. Powinno ono umożliwiać
szybką i łatwą obsługę rejestratorów, od przygotowania ich
do pracy aż do późniejszej analizy danych.
 Grupowe konfigurowanie i odczyt – aktualne
oprogramowanie pozwala na dokonywanie tych
czynności na grupach rejestratorów, co nie było
możliwe w poprzednich wersjach oprogramowania. Ta
funkcja zapewnia dużą oszczędność czasu przy obsłudze
dziesiątek lub setek rejestratorów.
 Wybór skali przed rozpoczęciem rejestracji. Ta
funkcja zapewnia, że wczytane dane będą wyświetlane
w formie czasu włączenia w ciągu doby lub godziny,
skala będzie automatycznie dostosowywana a jednostki
będą wyświetlane zgodnie z dokonanym wcześniej
wyborem.
 Grupowy eksport – zapewnia szybki i łatwy eksport
zbiorów danych do formatu tekstowego,
umożliwiającego ich użycie w programach Excel i
innych. Grupowy eksport automatyzuje nazywanie
zbiorów i zarządzanie nimi w procesie eksportu, co
zapewnia istotną oszczędność czasu.
NIP: 522 000 19 84
REGON: 001375995
Wskazówka:
Oprogramowanie – sprawdź czy masz
aktualną wersję oprogramowania i
systemu operacyjnego, zarówno na
platformach PC i Mac.
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
9
8. Dane techniczne rejestratorów
Rejestrator UX90-002 ma wbudowany czujnik optyczny, który wykrywa włączenie światła. W
celu prawidłowego działania rejestratora należy go tak umieścić, aby czujnik był skierowany
w stronę źródła światła. Zadanie to ułatwiają różne elementy montażowe dostarczane w
zestawie rejestratora oraz magnesy wbudowane w tylną ściankę obudowy.
Wyposażenie dodatkowe stanowi światłowód o długości 33 cm, który można skierować w
stronę źródła światła niezależnie od umiejscowienia rejestratora.
 rejestracja włączeń i wyłączeń światła lub
czasu włączenia światła
 wbudowany czujnik światła z funkcją
kalibracji

opcjonalny światłowód o długości 33 cm

rozdzielczość czasowa: 1 sekunda
 pamięć: 84 650 pomiarów (wersja 002) i 346
795 pomiarów (wersja 002M)
Rejestrator UX90-002

zasilanie: bateria 3V typ CR2032

czas pracy baterii: 1 rok
Więcej informacji jest na stronie:
http://www.mera-sp.com.pl/rejestratory_opis.php?go=ux90_002
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
10
Rejestratory UX90-005 i UX90-006
mają wbudowane czujniki podczerwieni, które
wykrywają obecność osób w pomieszczeniu. Rejestratory różnią się zakresem odległości
wykrywania osób: 5 lub 12 metrów.
Drugi wbudowany czujnik wykrywa włączenie światła. Funkcja kalibracji umożliwia łatwe
ustawienie czułości (progu detekcji światła) w miejscu zainstalowania rejestratora.
Wyposażenie dodatkowe stanowi światłowód o długości 33 cm, który można skierować w
stronę źródła światła niezależnie od umiejscowienia rejestratora.
Rejestracja obecności osób i włączeń światła odbywa się równolegle w dwóch niezależnych
kanałach rejestratora.
 rejestracja obecności/ braku osób w
pomieszczeniu lub czasu obecności
 zasięg detekcji osób: 5 m (wersja 005) lub
12 m (wersja 006)
 rejestracja włączeń i wyłączeń światła lub
czasu włączenia światła
Rejestrator UX90-005
 wbudowany czujnik światła z funkcją
kalibracji

opcjonalny światłowód o długości 33 cm

rozdzielczość czasowa: 1 sekunda
 pamięć: 84 650 pomiarów (wersja 005 i 006)
i 346 795 pomiarów (wersja 005M i 006M)

zasilanie: bateria 3V typ CR2032

czas pracy baterii: 1 rok
Rejestrator UX90-006
Więcej informacji jest na stronach:
http://www.mera-sp.com.pl/rejestratory_opis.php?go=ux90_005
http://www.mera-sp.com.pl/rejestratory_opis.php?go=ux90_006
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
11
Wodoszczelny rejestrator UA-002-008 ma wbudowany czujnik optyczny, który mierzy
natężenie światła. Rejestrator jest przeznaczony do pracy w szczególnie wilgotnych
warunkach (szklarnie). Dodatkową funkcją rejestratora jest pomiar temperatury otoczenia. W
celu prawidłowego działania rejestratora należy go tak umieścić, aby czujnik był skierowany w
stronę źródła światła.
Do sterowania rejestratora i odczytu danych jest niezbędny interfejs optyczny z wyjściem
USB.
 odporny na zanurzenie w wodzie do
głębokości 30 m
 rejestracja oświetlenia naturalnego i
sztucznego w zakresie 0 … 320 000 luksów
Czujnik
światła
Rejestrator UA-002-008
 rejestracja temperatury otoczenia w
zakresie -20 ... +70°C

sygnalizacja rejestracji diodą LED

rozdzielczość czasowa: 1 sekunda
 pamięć: 3500 pomiarów (wersja 008) i 28
000 pomiarów (wersja 064)


zasilanie: bateria 3V typ CR2032
czas pracy baterii: 1 rok
Więcej informacji jest na stronie:
http://www.mera-sp.com.pl/rejestratory_opis.php?go=ua_002_xx
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
12
[email protected]
www.mera-sp.com.pl
9. Ceny zestawów do monitorowania światła w budynkach
Oferowane poniżej zestawy zawierają:


rejestratory (od 1 do 3 szt.) z osprzętem montażowym
oprogramowanie HOBOware Lite na płycie CD z kablem USB
Jedno oprogramowanie może obsługiwać wiele rejestratorów.
Opcjonalnie można zamówić kable światłowodowe o długości 33 cm.
Cena kabla UX90-LIGHT-PIPE-1 wynosi 95 zł netto.
Nazwa
Rejestrator
UX90-002
Rejestrator
UX90-002M
Rejestrator
UX90-005
Rejestrator
UX90-005M
Rejestrator
UX90-006
Rejestrator
UX90-006M
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
TAK
NIE
NIE
TAK
TAK
TAK
TAK
-
-
5m
5m
12 m
12 m
84 650
pomiarów
346 795
pomiarów
84 650
pomiarów
346 795
pomiarów
84 650
pomiarów
346 795
pomiarów
Rejestrator
350 zł
460 zł
779 zł
920 zł
779 zł
920 zł
Zestaw z 1
rejestratorem
RSW1
RSW1M
RO1-5
RO1M-5
RO1-12
RO1M-12
422 zł
526 zł
829 zł
963 zł
829 zł
963 zł
RSW2
RSW2M
RO2-5
RO2M-5
RO2-12
RO2M-12
719 zł
917 zł
1491 zł
1745 zł
1491 zł
1745 zł
RSW3
RSW3M
RO3-5
RO3M-5
RO3-12
RO3M-12
982 zł
1262 zł
2075 zł
2435 zł
2075 zł
2435 zł
Rejestracja
światła
Możliwość
dołączenia
światłowodu
Wykrywanie
obecności osób
Zasięg
wykrywania
osób
Pamięć
wyników
Zestaw z 2
rejestratorami
Zestaw z 3
rejestratorami
Podane ceny są cenami netto.
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
MERA Spółka z o.o.
Al. Jerozolimskie 202
02-486 Warszawa
tel. +48 22 863 76 50
fax: +48 22 468 84 42
[email protected]
www.mera-sp.com.pl
13
10.
Ceny zestawów do monitorowania światła i temperatury
w szklarniach
Oferowane poniżej zestawy zawierają:



rejestratory (od 1 do 3 szt.)
stację dokującą BASE-U-1 do połączenia rejestratora z komputerem (interfejs USB)
oprogramowanie HOBOware Lite na płycie CD
Jedno oprogramowanie i stacja dokująca może obsługiwać wiele rejestratorów.
Nazwa
Rejestrator
UA-002-008
3500
Rejestrator
UA-002-64
28 500
pomiarów
pomiarów
Rejestrator
179 zł
244 zł
Zestaw z 1
rejestratorem
UASW1
UASW1M
512 zł
574 zł
Zestaw z 2
rejestratorami
UASW2
UASW2M
651 zł
768 zł
Zestaw z 3
rejestratorami
UASW3
UASW3M
772 zł
937 zł
Pamięć
wyników
Podane ceny są cenami netto.
NIP: 522 000 19 84
REGON: 001375995
Sąd Rejonowy dla m. st. Warszawy w Warszawie XIII wydz. Gosp. KRS
Nr konta: PEKAO S.A. O/ Warszawa, 96124061751111000045632015
KRS: 0000063516
Kapitał Zakładowy: 30500 PLN
