Pomiary temperatury

Pomiary temperatury
Regulatory

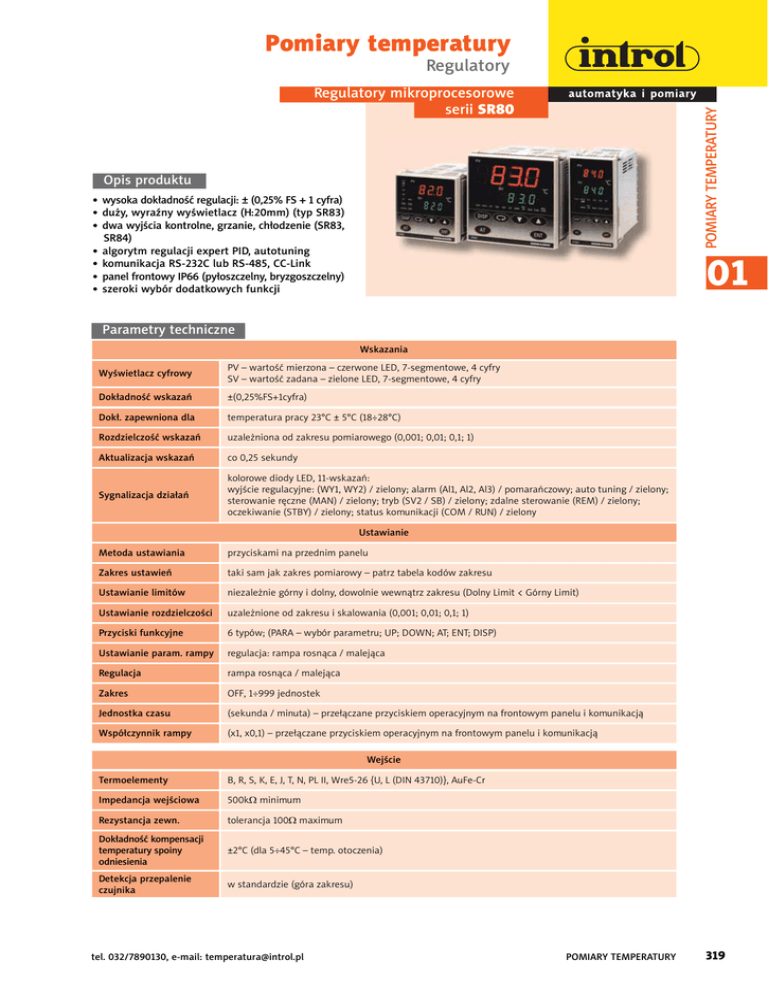

POMIARY TEMPERATURY
Regulatory mikroprocesorowe
serii SR80
Opis produktu
• wysoka dokładność regulacji: ± (0,25% FS + 1 cyfra)
• duży, wyraźny wyświetlacz (H:20mm) (typ SR83)
• dwa wyjścia kontrolne, grzanie, chłodzenie (SR83,
SR84)
• algorytm regulacji expert PID, autotuning
• komunikacja RS-232C lub RS-485, CC-Link
• panel frontowy IP66 (pyłoszczelny, bryzgoszczelny)
• szeroki wybór dodatkowych funkcji
01
Parametry techniczne
Wskazania
Wyświetlacz cyfrowy
PV – wartość mierzona – czerwone LED, 7-segmentowe, 4 cyfry
SV – wartość zadana – zielone LED, 7-segmentowe, 4 cyfry
Dokładność wskazań
±(0,25%FS+1cyfra)
Dokł. zapewniona dla
temperatura pracy 23°C ± 5°C (18÷28°C)
Rozdzielczość wskazań
uzależniona od zakresu pomiarowego (0,001; 0,01; 0,1; 1)
Aktualizacja wskazań
co 0,25 sekundy
Sygnalizacja działań
kolorowe diody LED, 11-wskazań:
wyjście regulacyjne: (WY1, WY2) / zielony; alarm (Al1, Al2, Al3) / pomarańczowy; auto tuning / zielony;
sterowanie ręczne (MAN) / zielony; tryb (SV2 / SB) / zielony; zdalne sterowanie (REM) / zielony;
oczekiwanie (STBY) / zielony; status komunikacji (COM / RUN) / zielony
Ustawianie
Metoda ustawiania
przyciskami na przednim panelu
Zakres ustawień
taki sam jak zakres pomiarowy – patrz tabela kodów zakresu
Ustawianie limitów
niezależnie górny i dolny, dowolnie wewnątrz zakresu (Dolny Limit < Górny Limit)
Ustawianie rozdzielczości
uzależnione od zakresu i skalowania (0,001; 0,01; 0,1; 1)
Przyciski funkcyjne
6 typów; (PARA – wybór parametru; UP; DOWN; AT; ENT; DISP)
Ustawianie param. rampy
regulacja: rampa rosnąca / malejąca
Regulacja
rampa rosnąca / malejąca
Zakres
OFF, 1÷999 jednostek
Jednostka czasu
(sekunda / minuta) – przełączane przyciskiem operacyjnym na frontowym panelu i komunikacją
Współczynnik rampy
(x1, x0,1) – przełączane przyciskiem operacyjnym na frontowym panelu i komunikacją
Wejście
Termoelementy
B, R, S, K, E, J, T, N, PL II, Wre5-26 {U, L (DIN 43710)}, AuFe-Cr
Impedancja wejściowa
500kΩ minimum
Rezystancja zewn.
tolerancja 100Ω maximum
Dokładność kompensacji
temperatury spoiny
odniesienia
±2°C (dla 5÷45°C – temp. otoczenia)
Detekcja przepalenie
czujnika
w standardzie (góra zakresu)
tel. 032/7890130, e-mail: [email protected]
POMIARY TEMPERATURY
319
Pomiary temperatury
POMIARY TEMPERATURY
Regulatory
01
RTD
Pt100/JPt100, 3-przewodowe
Typowy prąd
0,25mA
Rezystancja przewodów
rezystancja przewodu 5Ω max., połączenie 3-przewodowe wymaga równej rezystancji przewodów
Napięciowe
mV: -10÷ +10; 0÷10; 0÷20; 0÷50; 10÷50; 0÷100mV DC
V: -1÷ +1; 0÷1; 0÷2; 0÷5; 1÷5; 0÷10V DC
Impedancja We
500kΩ minimum
Prądowe
0÷20; 4÷20mA DC
Impedancja We
250Ω
Cykl próbkowania
0,25 sek.
Przesun. punktu pracy PV
(-1999÷2000)
Filtrowanie PV
0÷100 sekund (0 bez filtrowania)
Przełączanie kompensacji
temperatury odniesienia
INT (wewnętrzne) / EXT (zewnętrzne) przyciskiem na panelu czołowym
Izolacja
izolowanie pomiędzy różnymi wyjściami [nie izolowane od systemu, DI
(wejście przełączania zewnętrznego) i CT]
Regulacja (SR82: jedno wyjście kontrolne)
Tryb regulacji
320
Jednowyjściowy
Expert PID z funkcją autotuningu
Dwuwyjściowy
Expert PID + PID (wyjście 1 i 2 niezależne) z funkcją autotuningu
RA (rewersyjne): wyjście 1 grzanie / wyjście 2 – chłodzenie
DA (bezpośrednie): 2-stopniowe grzanie (obydwa wyjścia)
PID
(wyjście 1 i 2 niezależnie)
Wyjście 1
pasmo proporcjonalności (P); OFF, 0,1÷999,9% (OFF=ON/OFF)
czas całkowania (I): OFF, 1÷6000 sekund (OFF=z ręcznym RESET)
czas różniczkowania (D): OFF, 0÷3600 sekund
ręczny RESET: -50,0÷+50,0% (ważny gdy I=OFF)
histereza ON/OFF: 1÷1000 jednostek (ważne podczas ON/OFF)
Wyjście 2 (tylko dla opcji
z dwoma wyjściami)
pasmo proporcjonalności (P); OFF, 0,1÷999,9% (OFF=ON/OFF)
czas całkowania (I): OFF, 1÷6000 sekund (OFF=z ręcznym RESET)
czas różniczkowania (D): OFF, 0÷3600 sekund
histereza ON/OFF: 1÷1000 jednostek (ważne podczas ON/OFF)
pasmo nieczułości: -1999÷5000 jednostek (możliwe ustawienie odrębnego SV2)
ustawianie zakresu: jedno z wymienionych wyżej
Cykl proporcjonalności
[dla wyjścia przekaźnikowego (Y) lub SSR (P)]
Wyjście 1 / 2
1÷120 sekund
Nastawa AT
0÷5000 jednostek
Charakterystyka wyjścia
kontrolnego
RA / DA – przełączane z panela czołowego lub DI przez komunikację
Ogranicznik wyjściowy limitu
dolnego i górnego
(niezależnie dla wyjścia 1 i 2)
limit dolny: 0,0÷99,9%
limit górny: 0,1÷100,0% (Limit dolny < Limit górny)
możliwe niezależne ustawianie dla SB / SV2
ustawianie zakresu: jedno z wymienionych wyżej
Wyjście w czasie błędu
0,0÷100,0% (niezależnie wyjście 1 i 2)
Typ wyjścia / dane
znamionowe
(wspólne dla Wy1 i Wy2)
przekaźnik (Y): 240V AC/2,5A (rezystancyjne)
SSR (P): 12V ± 1,5V DC (max prąd obciążenia 30mA)
prądowe (I): 4÷20mA (max rezystancja obciążenia 600Ω)
napięciowe (V): 0÷10V DC (max prąd obciążenia 2mA)
Rozdzielczość wyjścia
Wy1: ok. 0,0125% (1/8000)
Wy2: ok. 0,5% (1/200)
Czas odświeżania
0,25 sekundy
Regulacja ręczna
(z panela czołowego lub DI (komunikacja)
Zakres ustawienia wyjścia
0,0÷100,0 % (możliwe poza ograniczeniem wyjścia)
Rozdz. ustawienia
0,1%
Przełączanie auto/ręczne
bez skoku przejściowego (w zakresie proporcjonalności)
Izolacja
izolowane pomiędzy wyjściem regulacyjnym i systemem i różnymi wejściami
(nieizolowane pomiędzy wyjściami I, V, P a wyjściem analogowym retransmisyjnym)
POMIARY TEMPERATURY
RA – grzanie / DA – chłodzenie
Pomiary temperatury
POMIARY TEMPERATURY
Regulatory
Wyjście alarmowe (opcja)
Ilość wyjść alarmowych
SR82 – 2
SR83 – 3 (2 gdy jest Wyjście 2)
SR84 – 3 (2 gdy jest opcja komunikacji, retransmisji i/ lub Wyjście 2)
w wypadku 2 wyjść alarmowych, EV2 i EV3 ma wspólne wyjście z OR
Rodzaj alarmu
wybierany z 8 typów (7 typów jeżeli brak opcji alarmu przepalenia grzałki)
A_Hi
alarm wartości bezwględnej limitu górnego
A_Lo
alarm wartości bezwględnej limitu dolnego
D_Hi
alarm odchyłki limitu górnego
D_Lo
alarm odchyłki limitu dolnego
D_i
alarm odchyłki limitu górnego / dolnego (wewnątrz zakresu)
D_o
alarm odchyłki limitu górnego / dolnego (poza zakresem)
Sco
przekroczenie skali (alarm błędu wejścia)
Hb
alarm przepalenia grzałki (gdy jest wybrana opcja)
Zakres ustawienia alarmu
alarm wartości odchylenia
Alarm limitu górnego
-1999÷9999 jednostek
Alarm limitu dolnego
Alarm limitu górny / dolny
0÷9999 jednostek
Alarm wartości
bezwzględnej
wewnątrz mierzonego zakresu (obydwa – górny i dolny limit)
Ustawianie
przyciskami z panelu czołowego
Działanie alarmu
ON-OFF
Histerezy
1÷1000 jednostek
Stan oczekiwania/
nieoczekiwania
wybierane spośród 5 typów
01
1. Bez stanu oczekiwania
2. Oczekiwanie gdy zasilanie jest załączone
Al1 i Al2
3. Oczekiwanie (gdy zasilanie jest załączone i stan oczekiwania załączony)
4. Oczekiwanie (gdy zasilanie jest załączone i stan oczekiwania załączony, zawiera czas gdy SV się
zmienia)
5. Działanie regulacyjne
Opóźnienie alarmu
OFF, 1÷9999 sekund
Typ wyjścia alarmowego
przekaźnik 240V AC / 1A (obciążenie rezystancyjne)
Aktualizacja wyjścia
0,25 sek.
Wyjście analogowe (opcja – nie można wybrać z komunikacją typ (1) i (2))
Ilość wyjść
1
Typ wyjścia analogowego
wybór z 5 typów (3 typy dla urządzenia z 1 wyjściem)
PV: wartość mierzona
SV: wartość zadana
DEV: odchyłka
OUT 1: wyjście regulacyjne 1
OUT 2: wyjście regulacyjne 2 (tylko z wyjściem 2)
Wyjście – dane
znamionowe
4÷20mA DC/FS (Rmax=300Ω)
0÷10V DC/ FS (Imax.=2mA)
0÷10mV DC/ FS (Rwy=10Ω)
Skalowanie wyjścia
wartość mierzona, wartość zadana (PV/SV): w mierzonym zakresie (możliwa odwrócona skala)
Wy1 i Wy2: 0,0÷100,0% (możliwa odwrócona skala)
DEV: -100,0÷100,0% (możliwa odwrócona skala)
Dokładność wyjścia
+/-0,3%FS (z uwzględnieniem wartości wskazywanej)
Rozdzielczość wyjścia
około 0,01% (1/10000)
Cykl uaktualniania
0,25 sek.
Izolacja
wyjście analogowe odizolowane od systemu i wejścia (ale nieodizolowane od wyjść regulacyjnych I, P i V)
POMIARY TEMPERATURY
321
Pomiary temperatury
POMIARY TEMPERATURY
Regulatory
01
Alarm przepalenia grzałki (opcja – nie można wybrać wraz z wejściem REM))
detekcja przepalenia grzałki tylko na Wy1 (dostępna gdy Wy jest SSR lub stykowe)
Pobór prądu
30 lub 50A (dobór modułu CT)
Działanie alarmu
prąd grzałki jest wykrywany przez moduł CT
detekcja przerwy grzałki:
Wy=ON to Alarm=ON
detekcja pętli grzałki:
Wy=OFF to Alarm=ON
Zakres ustawiania prądu
OFF; 0,1÷50A (OFF – wyłączenie alarmu)
Dokładność nastawy
0,1A
Zakres wskazań prądu
0,0÷55,0A
Dokładność wskazań
około 3% FS (50/60Hz – sinus)
Minimalny czas zwłoki
0,25 sek (każde 0,5 sek) dla ON i OFF
Wyjście – dane
znamionowe
przekaźnik: 1A / 240V (obciążenie rezystancyjne)
Wskaźnik alarmu
LED alarmu świeci w czasie działania
Utrzymanie alarmu
wybór pomiędzy wstrzymaniem i brak wstrzymania
Częstość próbkowania
0,5 sek.
Izolacja
wejście CT odizolowane od różnych wyjść (nieodizolowane od systemu i innych wejść)
Zdalne sterowanie (opcja – niemożliwy wybór z alarmem przepalenia grzałki)
Zdalne sterowanie
zewnętrzny analogowy sygnał
Zdalne przełączanie
poprzez wejście DI (zewnętrzne) (możliwe tylko z opcją DI)
zdalne / lokalne – przełączanie funkcji sygnałem zdalnym
Zdalne przełączanie
histerezy
0,1÷10,0 %
Zdalne skalowanie
wewn. zakresu (możliwa odwrócona skala)
Dokładność ustawiania
±(0,25%FS+1cyfra)
Sygnał ustawiający
0÷10, 1÷5V DC (impedancja wejściowa 500kΩ min.)
4÷20mA DC (impedancja odbiornika 250Ω)
Zdalne ustawianie
przesunięcia punktu pracy
Zdalne ustawianie filtra
OFF, 1÷100 sekund
Cykl próbkowania
0,5 sekundy
Izolacja
pomiędzy wejściem zdalnym i róznymi wyjściami (nieizolowane od systemu i różnych wejść)
Funkcje komunikacyjne (opcja – nie można wybrać razem z wyjściem analogowym dla SR82 i SR 84)
322
Typ komunikacji (1)
RS-232C, RS-485
System komunikacji
RS-232C 3-liniowy półduplex
System komunikacji c.d.
RS-485 2-liniowy półduplex, (RS-485 półduplex sieć wielogałęziowa (bus))
Synchronizacja
start-stop
Odległości
RS-232C – najwyżej 15m, RS-485 – najwyżej 500m (zależy od warunków)
Szybkość transmisji
1200, 2400, 4800, 9600, 19200bps
Format danych
7 bit, kontrola parzystości, 1 bit stop
7 bit, kontrola parzystości, 2 bity stop
7 bit, bez kontroli parzystości, 1 bit stop
7 bit, bez kontroli parzystości, 2 bity stop
8 bit, kontrola parzystości, 1 bit stop
8 bit, kontrola parzystości, 2 bity stop
8 bit, bez kontroli parzystości, 1 bit stop
8 bit, bez kontroli parzystości, 2 bity stop
Adresy
1÷99
Pamięć komunikacji
EEP/RAM/r_E
Komunikacja BCC
Add/Add two’s cmp/XOR/None
Czas opóźn. komunikacji
OFF, 1÷100
POMIARY TEMPERATURY
Pomiary temperatury
Kod komunikacji
ASCII
Protokół komunikacji
Shimaden standard protocol
Ilość przyłączeń
RS-232C – jedno; RS-485 do 32
Izolacja
sygnał odizolowany od systemu, każdego We i Wy
Typ komunikacji (2)
zgodny z CC-Link (Mitschubishi Electric Company) – tylko dla SR83, niemożliwe równoczesne wyjścia
retransmisyjne analogowe)
Szybkość transmisji
156K; 625K; 2,5M; 5M, 10Mbps
Ilośc stacji
1
Metoda komunikacji
polling
Synchronizacja
ramki
Kodowanie
system NRZI
Linia transmisyjna
bus (RS-485)
Format transmisji
zgodny z HDLC
POMIARY TEMPERATURY
Regulatory
01
Wejście DI (przełączanie zewnętrzne – opcja)
Punkty przełączane
2
Typ wejścia DI
wybierany z 8 typów (7 typów jeżeli wybrana jest opcja zdalnego sterowania)
NOP: nieaktywne
STB: wykonanie/oczekiwanie
SB/SV2: nastawa wartości przesunięcia punktu pracy / nastawa wartości 2
AT: autotuning
MAN: ręczne
STP: czasowy STOP rampingu
DA: działanie bezpośrednie
REM: zdalne sterowanie (jeżeli wybrana jest opcja zdalnego sterowania)
DI – dane znamionowe
beznapięciowe; otwarty kolektor (około 5V/2mA – wpływ)
Izolacja
pomiędzy DI i róznymi wyjściami
(nieizolowane od systemu i różnych wejść)
Nastawa wartości 2 (SV2) / Nastawa przesunięcia punktu pracy (SB) (opcja)
Działanie wejścia
beznapięciowy styk – wybór SB/SV2 poprzez wejście DI (w działaniu podczas zamkniętego wejścia)
Wybór nastawy
wartość absolutna (SV2)
wartość odchyłki (SB)
Nastawianie zakresu
wartość bezwzględna w zakresie pomiarowym
odchyłka: -1999÷5000 jednostek
SV2 – pozwala nastawiać PID oraz limity wyjścia
Główne dane techniczne
Przechowywanie danych
nieulotna pamięć (EEPROM)
Warunki otoczenia
poprawnej pracy
Temperatura pracy
-10÷+50°C
Przechowywania
-20÷+65°C
Wilgotność
do 90% RH (bez kondensacji)
Wysokość geograficzna
do 2000 npm.
Kategoria
II
Stopień zanieczyszczenia
środowiska
2
Zasilanie
100÷240V AC +/-10% 50/60Hz lub 24V AC/DC +/-10%
Pobór mocy
12V AC max.
Odporność na zakłócenia
60dB lub wyżej zwykły tryb (50/60Hz) 140dB lub wyżej dla sygnału wspólnego
Kompatybilność
elektromagnetyczna
bezpieczeństwo: IEC1010 i EN61010-1
EMC: EN50081-2, 1993 (EMI); EN50082-2, 1995 (EMS)
Reyzstancja izolacji
pomiędzy zaciskami WE/WY i zaciskami zasilania – 500V DC 20MΩ minimum
POMIARY TEMPERATURY
323
Pomiary temperatury
POMIARY TEMPERATURY
Regulatory
01
Reyzstancja izolacji c.d.
pomiędzy zaciskami WE/WY i zaciskiem uziemienia – 500V DC 20MΩ minimum
Wytrzymałość
dielektryczna
pomiędzy zaciskami WE/WY i zaciskami zasilania – 2300V DC/minuta
pomiędzy zaciskami WE/WY i zaciskiem uziemienia – 1500V AC/minuta
Zabezpieczenia
wyłącznie przedni panel posiada zabezpieczenia pyłoszczelne i kroploszczelne – odpowiednik IP66
Materiał
PPO powłoka żywiczna (równoważne UL94V-1)
Wymiary
SR82: H:72×W:72×D:111 (głębokość 100) [mm]
Montaż
panel mocowany przez wciśnięcie (szybki montaż)
Wymiary otworów
SR82-68×68/SR83-92×92/SR84-92×45 (grubość panela 1-5) [mm]
Waga [około]
SR82-300/SR83-420/SR84-280 [g]
SR82
Schemat podłączeń
Wymiary zewnętrzne i otwory montażowe
324
POMIARY TEMPERATURY
Pomiary temperatury
POMIARY TEMPERATURY
Regulatory
SR83
01
POMIARY TEMPERATURY
325
Pomiary temperatury
POMIARY TEMPERATURY
Regulatory
SR84
01
326
POMIARY TEMPERATURY
Pomiary temperatury
Urządzenie
Model
Kod
Specyfikacja
SR82
regulator mikroprocesorowy PID-auto tuning, DIN H:72×W:72×D:110mm
SR83
SR84
Wejście
1
T / C: zakres i typ wybierany przez użytkownika (tabela)
2
RTD: zakres i typ wybierany przez użytkownika (tabela)
3
napięciowe: (-10÷ +10); (0÷10); (0÷20); (0÷50); (10÷50);
(0÷100) mV DC
4
prądowe: (0÷20); (4÷20)mA DC [R=250Ω]
6
napięciowe: (-1÷ +1); (0÷1); (0÷2);
(0÷5); (1÷5); (0÷10) V DC
Wyjście [1]
Y
przekaźnikowe: 240V AC/2,5A (obciążenie rezystancyjne),
1A (obciążenie indukcyjne); cykl PB 1÷120sek.
I
prądowe analogowe: 4÷20mA DC; [Ro=600Ω max.]
P
napięciowe SSR: 12V ±1,5V DC / 30mA max.; cykl PB 1÷120 sek.
V
Wyjście [2]
(Opcja dla sr83 i sr84)
Zakres
programowany
POMIARY TEMPERATURY
Regulatory
01
napięciowe analogowe: 0÷10V DC [Io=2mA max.]
N
brak [zawsze dla SR82]
Y
przekaźnikowe: 240V AC/2,5A (obciążenie rezystancyjne),
1A (obciążenie indukcyjne); cykl PB 1÷120sek.
I
P
napięciowe SSR: 12V ±1,5V DC / 30mA max.; cykl PB 1÷120 sek.
V
Zasilanie
90
100÷240V AC +/-10%, 50/60Hz
10
24V AC ±10%, (50/60Hz)
02
Wyjścia alarmowe (opcja)
[2 Dla sr82 / dla SR83 i SR84 – 3
(2 Jeżeli jest wyjście [2]
Regulacyjne)]
Wejście zdalnego sterowania
(Nie może być z alarmem
przepalenia grzałki) [opcja]
24V DC ±10%
0
brak
1
przekaźnik: AL1, AL2: 240V AC/ 1A (obciążenie rezystancyjne)
2
przekaźnik + alarm przepalenia grzałki (30A CT)
3
przekaźnik + alarm przepalenia grzałki (50A CT)
00
brak
14
prądowe analogowe: 4÷20mA DC; [Ri=250Ω max.]
15
napięciowe analogowe: 1÷5V DC [Ri=500kΩ min.]
16
Wyjście analogowe (opcja)
(Nie może być wybrane razem
z wyjściami Komunikacyjnymi)
Możliwość wybrania
tylko dla wyjść Y lub P
Wejście
nieizolowane
napięciowe analogowe: 0÷10V DC [Ri=500kΩ min.]
0
brak
3
napięciowe analogowe: 0÷10mV DC [Rwy=10Ω]
4
6
Komunikacja – funkcje interfejsu (opcja) *)
0
brak
5
RS-485
7
RS-232C
8
CC-Link TYLKO SR83 (nie jednocześnie z wyjściem analogowym)
0
Wejście zewnętrznego sygnału ei / przesunięcie
punktu pracy (opcja)
1
Uwagi
(dla SR82 i SR84 – nie
jednocześnie z wyjściem analogowym)
brak
wejście 2-punktowe, styk beznapięciowy, otwarty kolektor
(około 5V / 2mA – wpływ)
0
brak
9
z uwagami (wymaga konsultacji przed zamówieniem)
*) Dla SR83 jest możliwy jednoczesny wybór Wyjścia analogowego i funkcji komunikacji (RS-485 i RS-232C)
Przykład kodu zamówienia
SR83-6YY021154500
6 – wejście napięciowe
Y – wyjście 1 przekaźnik
Y – wyjście 2 przekaźnik
02 – zasilanie 24V DC
1 – przekaźnik AL2
15 – wejście napięciowe analogowe
4 – wyjście analogowe 4÷20mA
5 – RS-485
0 – brak innych uzgodnień
0 – brak innych uzgodnień
POMIARY TEMPERATURY
327
Pomiary temperatury
01
Kody zakresu pomiarowego
Typ wejścia
TC – Termoelement
POMIARY TEMPERATURY
Regulatory
Kod
Zakres mierzony [°C]
Kod
Zakres mierzony [°F]
*1 B
01
0÷1800
15
0÷3300
R
02
0÷1700
16
0÷3100
S
03
0÷1700
17
0÷3100
K1
04
-100,0÷400,0
18
-150÷750
K2
05
0÷800,0
19
0÷1500
K3
06
-200÷1200
20
-300÷2200
E
07
0÷700
21
0÷1300
J
08
0÷600
22
0÷1100
T
09
-199,9÷200,0
23
-300÷400
N
10
0÷1300
24
0÷2300
PLII
11
0÷1300
25
0÷2300
WRe5-26
12
0÷2300
26
0÷4200
U
13
-199,9÷200,0
27
-300÷400
L
14
0÷600
28
0÷1100
K
29
10,0÷350,0 K
AuFe-Cr
30
0,0÷350,0 K
K
31
10÷350 K
AuFe-Cr
32
0÷350 K
RTD
Pt100
[JIS/IES]
Prądowe
[mA]
Napięciowe
[V]
Napięciowe (mV)
JPt100
328
01
-200÷600
17
-300÷1100
02
-100,0÷100,0
18
-150,0÷200,0
03
-100,0÷300,0
19
-150÷600
04
-50,0÷50,0
20
-50,0÷120,0
05
0,0÷50,0
21
0,0÷120,0
06
0,0÷100,0
22
0,0÷200,0
07
0,0÷200,0
23
0,0÷400,0
08
0,0÷500,0
24
0÷1000
09
-200÷500
25
-300÷1000
10
-100,0÷100,0
26
-150,0÷200,0
11
-100,0÷300,0
27
-150÷600
12
-50,0÷50,0
28
-50,0÷120,0
13
0,00÷50,00
29
0,0÷120,0
14
0,0÷100,0
30
0,0÷200,0
15
0,0÷200,0
31
0,0÷400,0
16
0,0÷500,0
32
0÷1000
-10÷+10
01
0÷+10
02
0÷20
03
0÷50
04
10÷50
05
0÷100
06
-1÷1
01
0÷1
02
Skalowanie możliwe przy wybraniu jednego z zakresów:
0÷2
03
Zakres skalowania: -1999 do 9999 zliczeń
Rozpiętość: 10 do 5000 zliczeń
[warunek – wzrastanie zliczeń]
0÷5
04
*1) T/C: B – Dokładność gwarantowana powyżej 400°C
1÷5
05
0÷10
06
0÷20
01
4÷20
02
POMIARY TEMPERATURY
Pomiary temperatury
Uwaga:
Poniżej zakresy ustawione fabrycznie.
Wejście
Specyfikacja
Kod
Zakres
T/C
JIS K
05
0,0÷800,0°C
RTD
JIS Pt100
07
0,0÷200,0°C
Napięciowe [mV]
0÷10mV DC4
02
0,0÷100,0
Napięciowe [V]
1÷5V DC
05
0,0÷100,0
Prądowe [mA]
4÷20mA DC
02
0,0÷100,0
Uwaga:
Jeżeli zostanie zmieniony zakres pomiarowy [kod] wszystkie parametry odnoszące się do SV, Alarmów, PID są inicjowane.
Uwaga:
Jeżeli zostaną zmienione kody alarmów, wejścia zdalnego lub wyjścia analogowego wszystkie parametry powiązane
są inicjowane.
Akcesoria wymagane przy alarmie przepalenia grzałki
POMIARY TEMPERATURY
Regulatory
01
Uwaga !
regulator serii SR80 przeznaczony jest do prowadzenia wskazań i regulacji temperaturowych, wilgotnościowych i innych
wartości fizycznych urządzeń przemysłowych. Nie wolno prowadzić działań wykorzystujących regulator do innych celów.
Może to być przyczyną wypadku.
POMIARY TEMPERATURY
329

Pomiary temperatury

Transkrypt

Podobne dokumenty

Seria VCC-HD2x00P Sanyo Kamery Mpix IP 1/3

skierowanie na badania lekarskie

Curriculum Vitae - Domek Gościnny "MARIA"

Legenda Dofinansowanie drugiego śniadania Wyjście do kina

karta katalogowa

Trójka

karta katalogowa
