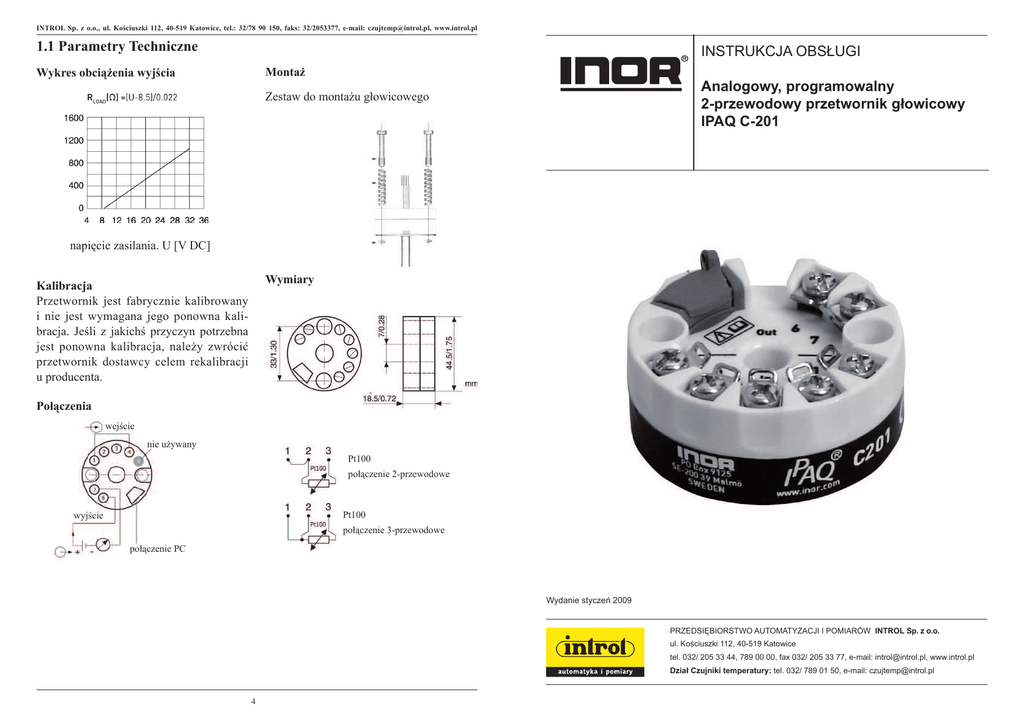

1.1 Parametry Techniczne INSTRUKCJA OBSŁUGI Analogowy

INTROL Sp. z o.o., ul. Kościuszki 112, 40-519 Katowice, tel.: 32/78 90 150, faks: 32/2053377, e-mail: [email protected], www.introl.pl
1.1 Parametry Techniczne
INSTRUKCJA OBSŁUGI
Montaż
Wykres obciążenia wyjścia
Analogowy, programowalny
2-przewodowy przetwornik głowicowy
IPAQ C-201
Zestaw do montażu głowicowego
napięcie zasilania. U [V DC]
Wymiary
Kalibracja
Przetwornik jest fabrycznie kalibrowany
i nie jest wymagana jego ponowna kalibracja. Jeśli z jakichś przyczyn potrzebna
jest ponowna kalibracja, należy zwrócić
przetwornik dostawcy celem rekalibracji
u producenta.
Połączenia
wejście
nie używany
Pt100
połączenie 2-przewodowe
Pt100
wyjście
połączenie 3-przewodowe
połączenie PC
Wydanie styczeń 2009
PRZEDSIĘBIORSTWO AUTOMATYZACJI I POMIARÓW INTROL Sp. z o.o.
ul. Kościuszki 112, 40-519 Katowice
tel. 032/ 205 33 44, 789 00 00, fax 032/ 205 33 77, e-mail: [email protected], www.introl.pl
Dział Czujniki temperatury: tel. 032/ 789 01 50, e-mail: [email protected]
4
INTROL Sp. z o.o., ul. Kościuszki 112, 40-519 Katowice, tel.: 32/78 90 150, faks: 32/2053377, e-mail: [email protected], www.introl.pl
INTROL Sp. z o.o., ul. Kościuszki 112, 40-519 Katowice, tel.: 32/78 90 150, faks: 32/2053377, e-mail: [email protected], www.introl.pl
1. Informacje ogólne
Konfiguracja
IPAQ-C201 jest 2 przewodowym przetwornikiem do zastosowań w warunkach przemysłowych.
IPAQ-C201– jest przetwornikiem stosowanym w głowicowych czujnikach temperatury
akceptującym 2// 3// -przewodowe wejścia czujników rezystancyjnych platynowych.
Przyjazne dla użytkownika oprogramowanie umożliwia szybka konfigurację w środowisku
Windows(Windows89SE, Widnowsa NT, Windows 2000, WindowsXP). Konfiguracja
poprzez port USB. Przetworniki zasilane są wprost z pętli prądowej. Posiadają opcję monitorowania przerwy w obwodzie czujnika.
Przed skonfigurowaniem:
1. Zainstaluj oprogramowanie konfuguracyjne CONSoft na swoim komputerze. Oprogramowanie jest dołączone wraz z przetwornikiem oraz jest dostępne na stronie producenta:
www.inor.com
2. Zainstaluj sterownik portu USB (dołączone do zestawu)
Procedura konfigurowania*:
Wejście:
Usterka czujnika
Regulacja zero:
Ustawienia
Dokładność:
Zakres °C
Zasilanie:
Wyjście:
Temperatura
Izolacja galwaniczna:
Montaż:
Dostępne wersje:
Rezystancyjne:
2,3 - przewodowe Pt100 (IEC71, a=0,00385) D100
(JIS1604, a=0,003916)
w górę skali,w dół skali lub wyłączenie
- 50°C, -25°C, 0°C 25°C, 50°C
Zakres minimalny 20°C
+/- 0,1% rozpiętości zakresu
-50+800 °C
8,5 do 32 V prądu stałego
4-20mA liniowe
magazynowania -50 do 85°C pracy -40 do 85°C
brak
głowica przyłączeniowa DIN B lub większa
C201X - z certyfikatem ATEX: II 1 G EEx ia IIC T4-T6
1. Podłącz C201 do komputera PC przez port USB.. Konfiguracja może byc przeprowadzana
przy lub bez włączonego zasilania.
2. W programie ConSoft naciśnij przycisk „Connect” celem automatycznego wykrycia
podłączonego przetwornika.
3. W otworzonym oknie „201 soft” należy wprowadzić:
a) Typ Pt100 (3 możliwe typy)
b) Zakres pomiaru w jednej z trzech dostępnych jednostek
d) Sygnalizację usterki czujnika – w górę lub w dół skali
e) Korektę dla błędów czujnika
f) Opis przetwornika
*Pełną informacje na temat konfiguracji można znaleźć w pliku Help oprogramowania
ConSoft
4. W celu przesłania wybranych ustawień do przetwornika należy kliknąć przycisk „Transfer
to transmitter”. Jeśli przetwornik pracuje w trakcie przesyłania ustawień, wyjście przetwornika jest zablokowane. Gdy przesyłanie zostanie zakończone, przetwornik od razu
rozpoczyna prace z nowymi ustawieniami.
