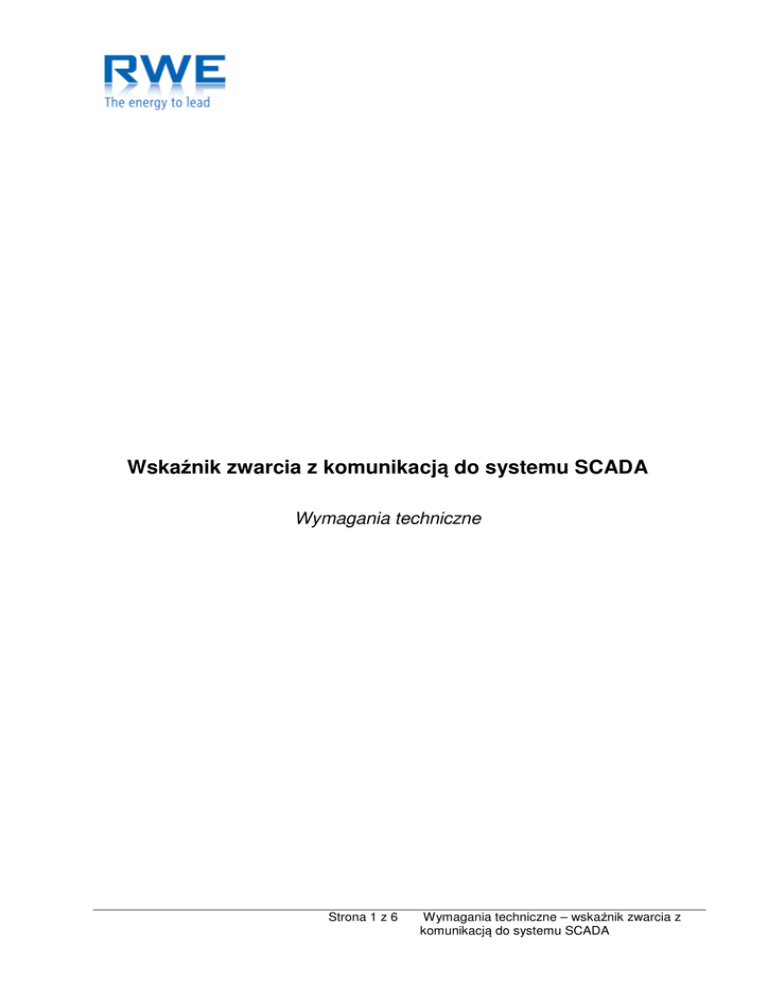

Wskaźnik zwarcia z komunikacją do systemu SCADA
Wymagania techniczne
Strona 1 z 6
Wymagania techniczne – wskaźnik zwarcia z
komunikacją do systemu SCADA
SPIS TREŚCI
1.
WYMAGANIA OGÓLNE. ...................................................................................................................... 4
2.
NORMY I DOKUMENTY ZWIĄZANE. .................................................................................................. 4
3.
PARAMETRY ZNAMIONOWE I DANE GWARANTOWANE............................................................... 4
4
WYMAGANIA DODATKOWE URZĄDZENIA ...................................................................................... 4
5
BEZPIECZEŃSTWO ............................................................................................................................. 5
6
WYMAGANIA DOTYCZĄCE KOMUNIKACJI ...................................................................................... 5
7
GWARANCJA ....................................................................................................................................... 6
8
WARUNKI DODATKOWE. ................................................................................................................... 6
Strona 2 z 6
Wymagania techniczne – wskaźnik zwarcia z
komunikacją do systemu SCADA
Pojęcie
MUSI, NIE MOŻE, WYMAGANE, ZABRONIONE
POWINNO, NIE POWINNO, ZALECANE,
NIEZALECANE
OPCJONALNIE, MOŻE
Opis
Ilekroć w dokumencie występuje wyraz MUSI lub
WYMAGANE lub NIE MOŻE lub ZABRONIONE lub
odpowiadające im formy oznacza to, że istnieje
obowiązek bezwzględnego zastosowania się do
treści zapisu w oferowanym rozwiązaniu.
Ilekroć w dokumencie występuje wyrażenie
POWINNO lub ZALECANE lub NIE POWINNO lub
NIEZALECANE lub odpowiadające im formy
oznacza to, że dopuszczalne jest niezastosowanie
się do treści zapisu, ale wtedy i tylko wtedy, gdy na
podstawie uprzednio wykonanej analizy dla
określonego przypadku wykazano, że zastosowanie
się do treści zapisu jest niemożliwe lub inne
obiektywnie uzasadnione czynniki sprawiają, że
zastosowanie się jest zbędne albo nieefektywne.
Ilekroć w dokumencie występuje wyrażenie
OPCJONALNIE lub MOŻE lub odpowiadające im
formy oznacza to, że dopuszczalne jest
niezastosowanie się do treści zapisu, konieczne jest
podanie przyczyny niezastosowania i sposobu
alternatywnego rozwiązania kwestii opisywanych w
akapicie.
Wskaźnik zwarcia (sterownik) przeznaczony jest do sygnalizacji przeływu prądu zwarciowego w
stacji do systemu SCADA przy wykorzystaniu łączności 3G. Umożliwa w ten sposób realizację
zadań zdalnego nadzoru stacji elektroenergetycznej 15/0,4kV. Układ będzie pracować w
podtrzymaniu przez co najmniej 2 godziny po zaniku zasilania, uwzględniając moc urządzenia
wraz z zasilaniem urządzeń komunikacyjnych układu AMI – router oraz modem (sumarycznie
max. 60W).
Urządzenie w trybie zdarzeniowym przesyła do istniejącego systemu nadzoru nad siecią
elektroenergetyczną informacje o pobudzeniach, zanikach, zdarzeniach na stacji Sn/nN.
Urządzenie w trybie on-line przesyła informacje o pomiarach zdefiniowanych wielkości
elektrycznych (prądy w polu linii SN).
Zadaniem wskaźnika zwarcia (sterownika) jest:
• Zapewnienie zdalnego dostępu do urządzenia w systemie SCADA
• Transmisja danych pomiarowych dotyczących prądów SN z pola, w którym
zainstalowany jest wskaźnik
• Informowanie o zdarzeniach i alarmach (sygnały o zadziałaniu WZW w stacji oraz
sygnały o otwarciu drzwi do stacji)
Strona 3 z 6
Wymagania techniczne – wskaźnik zwarcia z
komunikacją do systemu SCADA
1. Wymagania ogólne.
1.1
Dostarczane urządzenia muszą być fabrycznie nowe.
1.2
Dostarczane urządzenia muszą spełniać warunki określone w niniejszych wymaganiach,
MUSZĄ być zgodne ze standardami technicznymi RWE oraz MUSZĄ być zgodne z dyrektywą
EMC 89/336/EEC Rady Unii Europejskiej w zakresie kompatybilności elektromagnetycznej
(Dyrektywa 73/23 EEC).
2. Normy i dokumenty związane.
•
Dz.U. 1994 nr 89 poz. 414 Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane z póź. zmian.
•
Standardy techniczne RWE Stoen Operator Sp. z o.o.
Wykorzystywać należy w czasie składania ofert aktualne wersje norm. W przypadku gdy
wymagania zawarte w niniejszej specyfikacji są bardziej rygorystyczne od wymagań zawartych
w normach, należy stosować wymagania zawarte w niniejszej specyfikacji.
3. Parametry znamionowe i dane gwarantowane.
3.1
Montaż: szyna TH35
3.2
Zakres temperatur pracy sterownika musi wynosić co najmniej: - 25 C / +65 C
3.3
Obudowa sterownika musi zapewniać stopień ochrony co najmniej IP2X. Urządzenie należy
zabudowac w obudowie z przezroczystą ścianą frontową lub wykonaną w sposób umożlwiający
oględziny urządzenia bez potrzeby jej otwierania.
3.4
Wymiary (wys x szer x gł ):
o
o
Sterownik MUSI swoimi wymiarami umożliwiać późniejszy montaż (wraz z niezbędnym
oprzewodowaniem) w przestrzeni szafy MBS (o wymiarach max. 170mm x 500mm x
150mm), gdy taka szafa zostanie zainstalowana na stacji.
3.5
Napięcie zasilania: 24V DC
3.6
Czas podtrzymania po zaniku zasilania: co najmniej 2 godziny
3.7
Wejścia: minimum 2 wejścia binarne (1 do podpięcia sygnału z krańcówek i 1 rezerwowy)
3.8
Wyjścia: minimum 1 wyjście binarne na każde obsługiwane pole SN na potrzeby zewnętrzengo
wskaźnika optycznego. Urządzenie musi współpracować z zewnętrznym optycznym
sygnalizatorem zadziałania wskaźnika zwarcia.
3.9
Urządzenie do pomiaru prądów wykorzystuje przekładniki prądowe konwencjonalne lub cewki
Rogowskiego. Należy zastosować przekładniki, które umożliwiają montaż/demontaż na kablach
bez ich odłączania od rozdzielnicy. Pomiar prądu realizowany w każdej fazie oddzielnie.
3.10 Urządzenie realizuje funkcję wskaźnika w n-1 polach, gdzie n to liczba pól liniowych w
rozdzielnicy SN.
4
4.1
Wymagania dodatkowe urządzenia
Telesygnalizacja
Urządzenie MUSI umożliwiać sygnalizację w systemie nadzoru następujących alarmów:
Strona 4 z 6
Wymagania techniczne – wskaźnik zwarcia z
komunikacją do systemu SCADA
• Sygnalizację przepływu prądu zwarciowego we wszystkich polach, które obejmuje
wskaźnik
• Sygnalizację otwarcia drzwi do stacji
• Sygnalizację obniżenia napięcia baterii
4.2
Telepomiary
• Urządzenie MUSI umożliwiać przesyłanie do centrum nadzoru pomiarów prądów
fazowych SN z pól, które obsługiwał będzie wskaźnik.
4.3
Telesterowanie
• Kasowanie sygnalizacji zadziałania wskaźnika zwarcia ze SCADA
4.4
Autokasowanie
• Urządzenie umożliwia autokasowanie zadziałania WZW z nastawialną zwłoką
czasową i bezzwłocznie po ponownym podaniu napięcia sieci.
5
5.1.
5.2.
5.3.
5.4.
5.5.
5.6.
5.7.
6
Bezpieczeństwo
Dane przechowywane w pamięci Sterownika POWINNY być zaszyfrowane kluczem AES 128
lub wyższym lub algorytmem o równoważnej lub wyższej sile.
Urządzenie POWINNO obsługiwać 802.1X.
Niedopuszczalne
jest
implementowanie
przez
Dostawcę
niezmiennych
kluczy
fabrycznych/serwisowych umożliwiający lokalny dostęp do Sterownika.
Dostęp do Sterownika przez interfejs lokalny (np. złącze serwisowe) na prawach
administracyjnych POWINIEN odbywać się po uwierzytelnieniu.
Komunikacja między Sterownikiem a systemem SCADA POWINNA być szyfrowana
algorytmem AES o długości klucza minimum 128 bitów
Dostęp administracyjny do Sterownika od strony WAN POWINIEN odbywać się protokołem
szyfrowanym i uwierzytelnionym.
POWINIEN istnieć mechanizm zdalnej zmiany hasła lub certyfikatu do uwierzytelniania na
Interfejsach lokalnych Sterownika (np. złącze serwisowe).
Wymagania dotyczące komunikacji
6.1
Sterownik MUSI mieć możliwość zdalnej i lokalnej: parametryzacji, zmiany nastaw, aktualizacji
kalendarza oraz restartu urządzenia. Praca w systemie synchronizacji czasowej z systemem
nadrzędnym SCADA.
6.2
Sterownik POWINIEN mieć możliwość zdalnej i lokalnej wymiany oprgramowania.
6.3
Sterownik MUSI umożliwiać komunikację z systemem SCADA w protokole DNP 3.0
6.4
Sterownik POWINIEN umożliwiać komunikację z systemem SCADA w protokole IEC-60870-5104
6.5
Sterownik MUSI umożliwiać obsługę zdarzeń przekazywanych automatycznie/spontanicznie do
systemu
SCADA.
Zakres
przekazywanych
zdarzeń
i
danych
w
trybie
automatycznym/spontanicznym będzie możliwy do zdefiniowania w Sterowniku.
6.6
Kanały komunikacyjne
Strona 5 z 6
Wymagania techniczne – wskaźnik zwarcia z
komunikacją do systemu SCADA
6.6.1 Sterownik MUSI być wyposażony w przynajmniej 2 porty komunikacyjne: port do
komunikacji lokalnej (port serwisowy), port do komunikacji zdalnej (komunikacja z
systemem SCADA oraz konfiguracja i diagnostyka)
6.6.2 Komunikacja lokalna (serwisowa) z Sterownikiem, służąca do, konfiguracji i
diagnostyki, MUSI być możliwa przez niemniej niż jeden z poniższych portów:
a)
Ethernet/RJ45 (rozwiązanie zalecane z wykorzystaniem Webservera)
b)
USB
c)
RS232
Komunikacja zdalna będzie odbywać się za pośrednictwem modemu 3G. Docelowo
komunikacja będzie odbywać się za pomocą dedykowanego łącza ethernetowego/RJ45.
Sterownik MUSI obsługiwać DHCP, tzn. pobierać automatycznie adres IP oraz maski i
bramy domyślnej z serwera.
Dopuszczalne są 2 rozwiązania:
I) Wskaźnik ma zabudowany modem 3G oraz posiada łącze ethernetowe/RJ45.
II) Wskaźnik posiada łącze ethernetowe oraz oddzielny modem 3G, który w rozwiązaniu
docelowym będzie można zdemontować.
6.7
Sterownik MUSI posiadać wizualną sygnalizację statusu łączności z siecią GSM.
6.8
Sterownik POWINIEN posiadać wizualną sygnalizację statusu komunikacji z systemem SCADA.
6.9
Sterownik MUSI komunikować się ze SCADA poprzez łączność 3G – kartę SIM dostarcza RWE
Stoen Operator.
6.10 Antena będzie umieszczona w sposób gwarantujący dobra jakość połączenia i jednocześnie
wykonana/umieszczona w sposób chroniący przed aktami wandalizmu.
7
Gwarancja
7.1
Wykonawca udzieli 5 lat gwarancji (od dnia odbioru końcowego) na zainstalowane urządzenia
7.2
Wykonawaca udzieli wsparcia technicznego w zakresie oprogramowania (wraz z jego
aktualizacją) w okresie 10 lat od zaprzestania produkcji. Aktualizacja oprogrammoanie będzie
bezpłatna.
7.3
Wykonawaca zapewni dostępność podzespołów/części zamienych w okresie co najmniej 10 lat
od zaprzestania produkcji.
8
8.1
Warunki dodatkowe.
Wykonawca dostarczy dokumentację wykonawczą oraz instrukcje obsługi urządzeń: schematy
zasadnicze zawierające opis techniczny oraz zastosowaną konfigurację urządzeń, schematy
montażowe zawierające spis aparatury.
