Zał. do umowy nr ………..……./2015

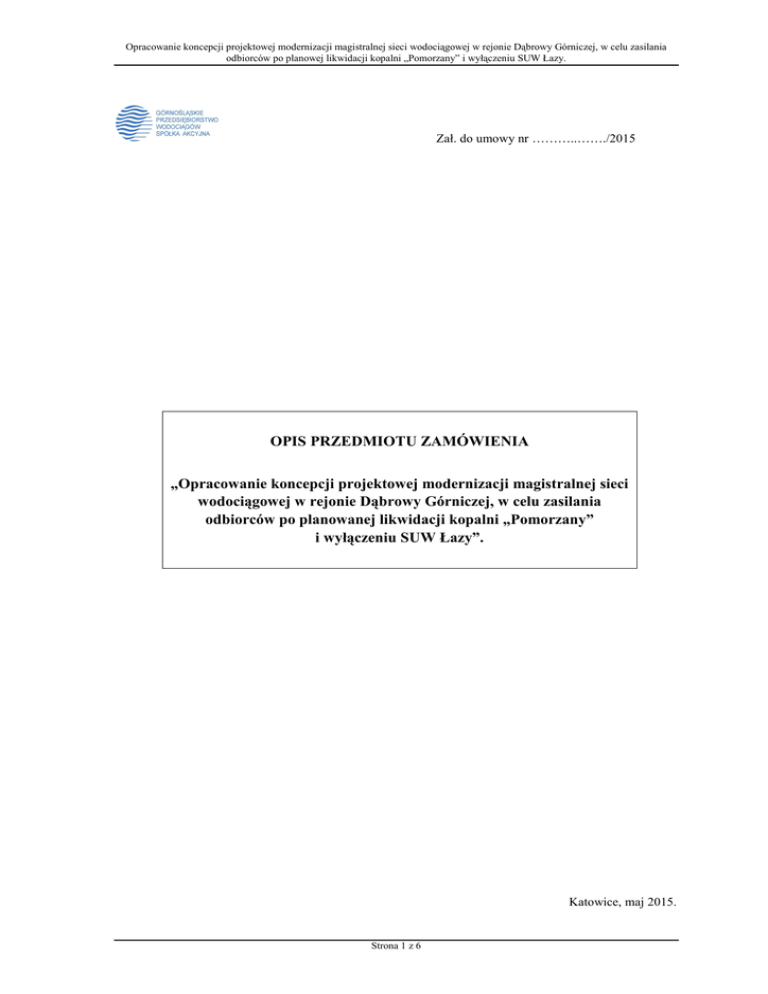

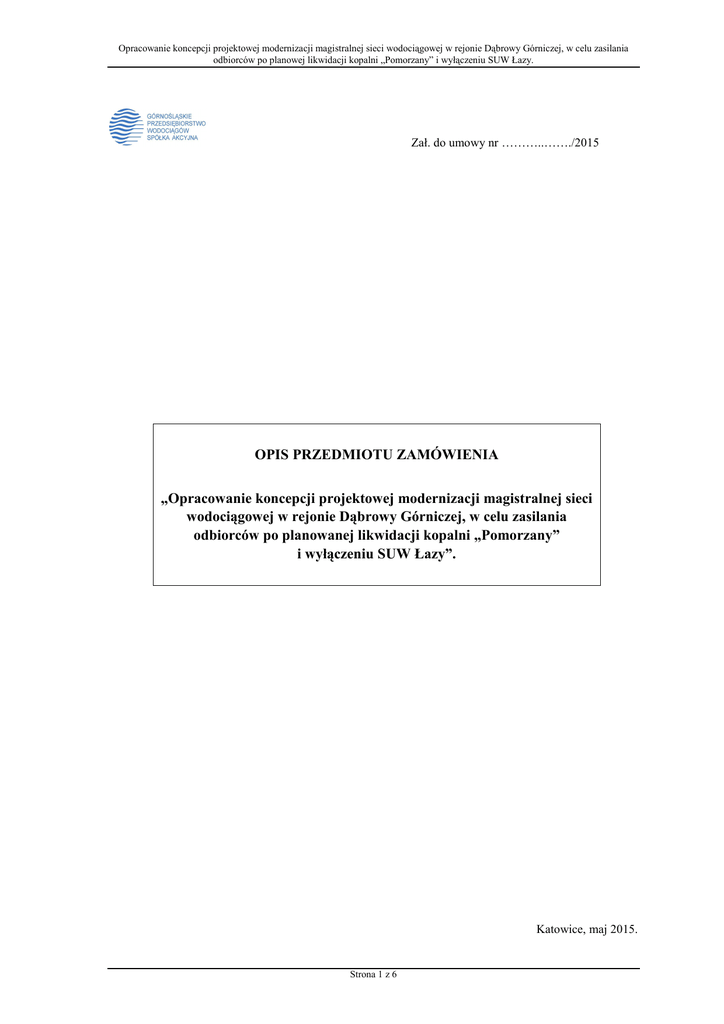

OPIS PRZEDMIOTU ZAMÓWIENIA
„Opracowanie koncepcji projektowej modernizacji magistralnej sieci
wodociągowej w rejonie Dąbrowy Górniczej, w celu zasilania
odbiorców po planowanej likwidacji kopalni „Pomorzany”
i wyłączeniu SUW Łazy”.
Katowice, maj 2015.
Strona 1 z 6
Opracowanie koncepcji projektowej modernizacji magistralnej sieci wodociągowej w rejonie Dąbrowy Górniczej, w celu zasilania
odbiorców po planowej likwidacji kopalni „Pomorzany” i wyłączeniu SUW Łazy.
1.
Opis przedmiotu zamówienia.
1.1.
Przedmiotem zamówienia jest opracowanie koncepcji projektowej
modernizacji sieci wodociągowej w rejonie Dąbrowy Górniczej celem
zasilania odbiorców, którzy dotychczas są zasilani z SUW Łazy.
1.2.
SUW Łazy czerpie wodę z ujęć głębinowych usytuowanych w obrębie
triasowego zbiornika wód podziemnych Olkusz-Zawiercie. W obrębie
ujęcia wyróŜnia się piętra wodonośne związane z utworami
czwartorzędu i triasu. Woda ujmowana jest z triasowego poziomu
wodonośnego związanego z serią węglanową. Zwierciadło wód
podziemnych ma obecnie charakter swobodny i eksploatacja tego
poziomu odbywa się w zasięgu rozległego leja depresji utworzonego
w wyniku eksploatacji kopalni „Pomorzany”. W związku z planowanym
programem zamknięcia kopalni do 2017 roku istnieje moŜliwość, Ŝe
kierunki przepływu ulegną odwróceniu i strefy kontaktów typu
erozyjnego między wodonośnymi utworami czwartorzędu i triasu staną
się obszarami intensywnego zasilania triasowego piętra wodonośnego,
co moŜe skutkować podwyŜszoną twardością oraz zwiększoną
zawartością siarczanów w ujmowanej wodzie. PowyŜsze moŜe
skutkować koniecznością wyłączenia SUW Łazy z eksploatacji.
1.3.
Obecnie średnia dobowa produkcja SUW Łazy wynosi 9000 m³/d.
Wyłączenie SUW Łazy będzie skutkowało brakiem zasilania w wodę
dzielnic Dąbrowy Górniczej: Łazy, Strzemieszyce, częściowo Tworzeń,
Błędów i Okradzionów. Dla zabezpieczenia dostaw wody do odbiorców
zasilanych dotychczas z SUW Łazy konieczne będzie zmodernizowanie
układu sieci magistralnej w przedmiotowym rejonie i dostarczenie wody
z innych kierunków.
1.4.
Koncepcję modernizacji sieci magistralnej naleŜy wykonać dla
3 wariantów:
1.4.1.
Wariant 1 (rys. nr 3) – zasilanie zbiorników w Łośniu od strony
SUW Maczki.
1.4.2.
Wariant 2 (rys. nr 4) – zasilanie zbiorników w Łośniu od strony
Dąbrowy Górniczej (węzeł w rejonie Silma-ul. Królowej
Jadwigi).
1.4.3.
Wariant 3 (rys. nr 5) – zasilanie zbiorników w Łazach od strony
SUW Maczki.
1.5.
Wariant 1 (rys. nr 3) polega na przesyle wody z SUW Maczki do
zbiorników w Łośniu i dalej ze zbiornika w Łośniu na kierunek Łazy
i kierunek Tworzeń. W ramach wariantu 1 naleŜy przewidzieć
następujące prace:
1.5.1.
Modernizację istniejącego rurociągu stalowego DN800 na
odcinku od SUW Maczki (punkt A na załączonym planie
sytuacyjnym) do ul. Rodzinnej w Przełajce (punkt B na
załączonym planie sytuacyjnym). Modernizację naleŜy
zaprojektować metodą bezwykopową ze zmniejszeniem
średnicy.
1.5.2.
Budowę nowego odcinka rurociągu od ul. Rodzinnej w Przełajce
(punkt B) do zbiorników w Łośniu (punkt Z). Ze względu na
rozdzielczy charakter istniejącego rurociągu PE DN315 brak jest
moŜliwości wykorzystania go do przesyłu wody do zbiorników
Strona 2 z 6
Opracowanie koncepcji projektowej modernizacji magistralnej sieci wodociągowej w rejonie Dąbrowy Górniczej, w celu zasilania
odbiorców po planowej likwidacji kopalni „Pomorzany” i wyłączeniu SUW Łazy.
1.6.
1.7.
2.
w Łośniu. Na przedmiotowym odcinku istnieje konieczność
rozwaŜenia potrzeby budowy przepompowni strefowej.
1.5.3.
Modernizację istniejącego rurociągu z Ŝeliwa szarego DN800 od
zbiorników w Łośniu (punkt Z) do SUW Łazy (punkt Ł) metodą
bezwykopową ze znacznym zmniejszeniem średnicy.
1.5.4.
Modernizację istniejącego rurociągu stalowego DN1000 od
zbiorników w Łośniu (punkt Z) do Tworznia (punkt T) metodą
bezwykopową ze zmniejszeniem średnicy.
Wariant 2 (rys. nr 4) polega na przesyle wody do zbiorników w Łośniu
od strony Dąbrowy Górniczej (węzeł w rejonie Silma-ul. Królowej
Jadwigi) z rurociągu DN1400/800 Gocza II i DN600 z SUW Będzin,
i dalej ze zbiorników w Łośniu do Łaz. W ramach wariantu 2 naleŜy
przewidzieć następujące prace:
1.6.1.
Na odcinku od węzła Silma-ul. Królowej Jadwigi (punkt SK) do
Tworznia (punkt T) na długości ok. 1300 m pomiędzy ulicami
Podlesie i Kasprzaka – modernizacja rurociągu DN800 z Ŝeliwa
szarego metodą bezwykopową ze zmniejszeniem średnicy.
Pozostałe rurociągi na odcinku SK-T zostały zmodernizowane
w okresie wcześniejszym.
1.6.2.
Modernizacja istniejącego rurociągu stalowego DN1000 od
Tworznia (punkt T) do zbiorników w Łośniu (punkt Z) metodą
bezwykopową ze zmniejszeniem średnicy. Na przedmiotowym
odcinku istnieje konieczność rozwaŜenia potrzeby budowy
przepompowni strefowej.
1.6.3.
Modernizacja istniejącego rurociągu z Ŝeliwa szarego DN800 od
zbiorników w Łośniu (punkt Z) do SUW Łazy (punkt Ł) metodą
bezwykopową ze znacznym zmniejszeniem średnicy.
Wariant 3 (rys. nr 5) polega na przesyle wody z SUW Maczki do SUW
Łazy z wykorzystaniem istniejącego rurociągu DN800 do Sławkowa
i nowym rurociągiem do studni E2 w rejonie Łaz oraz dalej istniejącym
układem sieci wodociągowej w kierunku zbiorników w Łośniu.
W ramach wariantu 3 naleŜy przewidzieć następujące prace:
1.7.1.
Modernizację istniejącego rurociągu stalowego DN800 na
odcinku od SUW Maczki (punkt A) do ul. Rodzinnej w Przełajce
(punkt B) i dalej do ul. Zagródki w Sławkowie (punkt B1).
Modernizację naleŜy zaprojektować metodą bezwykopową ze
zmniejszeniem średnicy.
1.7.2.
Budowę nowego rurociągu od ul. Zagródki w Sławkowie (punkt
B1) do studni E2 w rejonie Łaz (punkt E2) i połączenie
z istniejącym rurociągiem DN500/400/300 od studni E2 do SUW
Łazy.
1.7.3.
Modernizację istniejącego rurociągu z Ŝeliwa szarego DN800 od
zbiorników w Łośniu (punkt Z) do SUW Łazy (punkt Ł) metodą
bezwykopową ze zmniejszeniem średnicy.
Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia.
2.1.
Dokumentacja dla koncepcji modernizacji magistralnej sieci
wodociągowej, oddzielnie dla kaŜdego z ww. wariantów, winna
zawierać:
Strona 3 z 6
Opracowanie koncepcji projektowej modernizacji magistralnej sieci wodociągowej w rejonie Dąbrowy Górniczej, w celu zasilania
odbiorców po planowej likwidacji kopalni „Pomorzany” i wyłączeniu SUW Łazy.
Opis techniczny.
Pomiar inwentaryzacyjny trasy i urządzeń rurociągów
z potwierdzeniem naniesienia ewentualnych zmian lub
uzupełnień do państwowego zasobu geodezyjnego.
2.1.3.
Obliczenia hydrauliczne sieci wodociągowej:
2.1.3.1.
Trasowanie nowych odcinków sieci wodociągowej
(wybór optymalnej trasy dla nowych odcinków
rurociągu).
2.1.3.2.
ZałoŜenie przepływów na poszczególnych odcinkach
obliczeniowych podczas rozbiorów miarodajnych do
wymiarowania sieci.
2.1.3.3.
Ustalenie charakterystyk pracy istniejących pompowni II
stopnia na kierunkach objętych koncepcją, wahań
poziomu wody w zbiornikach sieciowych, ewentualne
załoŜenie charakterystyki pracy dodatkowej pompowni
strefowej oraz jej lokalizacji.
2.1.3.4.
Dobór średnic rurociągów.
2.1.3.5.
Obliczenie wysokości strat ciśnienia oraz wyznaczenie
rzeczywistych przepływów w poszczególnych odcinkach
sieci.
2.1.3.6.
Ustalenie rzędnych linii ciśnień oraz sprawdzenie czy
zapewnione są wszędzie wymagane ciśnienia minimalne
i nieprzekroczone ciśnienia maksymalne.
2.1.3.7.
Sprawdzenie prędkości przepływu na odcinkach sieci
wodociągowej, ewentualna korekta średnic przewodów
wodociągowych i ponowne przeliczenie strat wysokości
ciśnienia wraz z wyrównaniem przepływów. Ponowne
obliczenie rzędnych linii ciśnienia i wysokości
podnoszenia pomp.
2.1.3.8.
Dobór pomp w pompowni strefowej, ewentualne
ponowne przeliczenie strat wysokości ciśnienia
z wyrównaniem przepływów i ustalenie rzędnych linii
ciśnienia oraz wysokości podnoszenia pomp dla
charakterystycznych rozbiorów wody w celu znalezienia
punktów pracy systemu wodociągowego.
2.1.4.
Plan sytuacyjno-wysokościowy z projektowaną modernizacją
sieci wodociągowej sporządzony na kopii mapy zasadniczej w
skali 1:1000.
2.1.5.
Schemat zmodernizowanej sieci wodociągowej z urządzeniami
i armaturą.
2.1.6.
Szacunek wartości kosztorysowej inwestycji (WKI).
Warunki wykonania i odbioru dokumentacji projektowej.
2.2.1.
W ramach prac przedprojektowych, do obowiązków Wykonawcy
prac koncepcyjnych naleŜy zlecenie uprawnionemu geodecie
dokonania
sprawdzającego
geodezyjnego
pomiaru
inwentaryzacyjnego trasy i urządzeń wodociągów i naniesienia
ewentualnych zmian lub uzupełnień do państwowego zasobu
geodezyjnego.
2.1.1.
2.1.2.
2.2.
Strona 4 z 6
Opracowanie koncepcji projektowej modernizacji magistralnej sieci wodociągowej w rejonie Dąbrowy Górniczej, w celu zasilania
odbiorców po planowej likwidacji kopalni „Pomorzany” i wyłączeniu SUW Łazy.
2.2.2.
2.2.3.
2.2.4.
2.2.5.
2.2.6.
2.2.7.
2.2.8.
2.2.9.
2.2.10.
2.2.11.
3.
Jako materiał przewodów dla bezwykopowej modernizacji oraz
budowy nowych przewodów naleŜy przewidzieć zastosowanie
rur PE100 RC.
Warunki techniczne oraz szczegółowy zakres prac naleŜy
uzgadniać z Wydziałem Eksploatacji Sieci, Wydziałem
Koordynacji Inwestycji i Remontów oraz Oddziałem Sieci
Magistralnej „Zagórze” Górnośląskiego Przedsiębiorstwa
Wodociągów S.A. w Katowicach.
Szczegółowe dane dla obliczeń hydraulicznych dla
charakterystycznych punktów układu sieci (średnie dobowe
przepływy, maksymalny rozbiór godzinowy dla poszczególnych
odcinków sieci, poziomy zwierciadła wody w zbiornikach
sieciowych, dyspozycyjna wydajność i wysokość podnoszenia
istniejących pompowni II stopnia) naleŜy pozyskać z Wydziału
Produkcji i Wydziału Eksploatacji Sieci Górnośląskiego
Przedsiębiorstwa Wodociągów S.A. w Katowicach.
Wykonawca jest zobowiązany do przeprowadzania konsultacji
z Zamawiającym na kaŜdym etapie procesu projektowego.
W ramach wariantów 1 i 2 opracowania koncepcyjnego naleŜy
uwzględnić rozwiązania będące przedmiotem, wykonywanego
obecnie przez firmę ABS – Ochrona Środowiska Sp. z o.o.
w Katowicach, opracowania pn. „Wykonanie koncepcji
przebudowy systemu hydraulicznego zasilania i odbioru wody ze
zbiorników terenowych w Łośniu”.
Termin zakończenia całości prac koncepcyjnych wraz
z przekazaniem Zamawiającemu kompletnego opracowania
i podpisaniem protokołu zdawczo-odbiorczego bez uwag, określa
się na 8 miesięcy od daty podpisania umowy.
Zamawiający oczekuje szczegółowych miesięcznych pisemnych
raportów z realizacji kaŜdego etapu prac wykazanych
w harmonogramie. Harmonogram prac koncepcyjnych będzie
stanowił załącznik do umowy.
Opracowanie koncepcyjne naleŜy sporządzić w 5 egzemplarzach
oraz całość przekazać Zamawiającemu w formacie pdf na
nośniku elektronicznym (płyta CD lub DVD).
Warunkiem odbioru całości opracowania koncepcyjnego jest
podpisanie przez Zamawiającego bezusterkowego protokołu
zdawczo-odbiorczego
potwierdzającego
kompletność
i poprawność wykonania.
Opracowanie koncepcyjne naleŜy zrealizować w oparciu o wizję
lokalną oraz zgodnie z obowiązującymi przepisami, normami,
wiedzą i sztuką budowlaną.
Inne informacje dotyczące przedmiotu zamówienia.
3.1.
Osobą upowaŜnioną do kontaktowania się z Wykonawcami w celu
przeprowadzenia wizji lokalnej jest Kierownik Oddziału Sieci
Magistralnej „Zagórze”, p. Dariusz Pikuła, telefon kontaktowy: (32) 263
59 54, (kom.) 692 441 365, e-mail: [email protected]
Strona 5 z 6
Opracowanie koncepcji projektowej modernizacji magistralnej sieci wodociągowej w rejonie Dąbrowy Górniczej, w celu zasilania
odbiorców po planowej likwidacji kopalni „Pomorzany” i wyłączeniu SUW Łazy.
3.2.
4.
Zamawiający nie posiada pełnej inwentaryzacji powykonawczej
wodociągów objętych przedmiotowym opracowaniem koncepcyjnym.
Załączniki graficzne.
4.1.
Rys. 1 – Schemat systemu wodociągowego GPW S.A. na terenie
Dąbrowy Górniczej i Sosnowca.
4.2.
Rys. 2 – Usytuowanie wysokościowe obiektów sieci magistralnej GPW
S.A. w rejonie Dąbrowy Górniczej i Sosnowca.
4.3.
Rys. nr 3 – Wariant 1 modernizacji układu sieci magistralnej.
4.4.
Rys. nr 4 – Wariant 2 modernizacji układu sieci magistralnej.
4.5.
Rys. nr 5 – Wariant 3 modernizacji układu sieci magistralnej.
Strona 6 z 6
