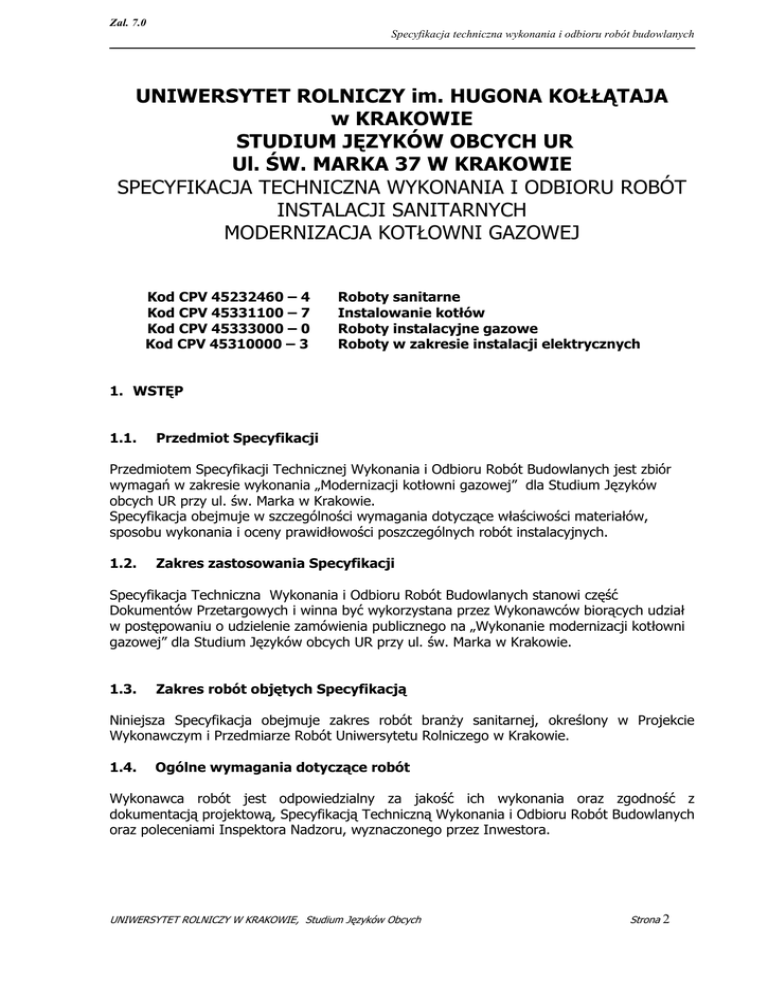

Zal. 7.0
Specyfikacja techniczna wykonania i odbioru robót budowlanych
UNIWERSYTET ROLNICZY im. HUGONA KOŁŁĄTAJA
w KRAKOWIE
STUDIUM JĘZYKÓW OBCYCH UR
Ul. ŚW. MARKA 37 W KRAKOWIE
SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT
INSTALACJI SANITARNYCH
MODERNIZACJA KOTŁOWNI GAZOWEJ
Kod CPV 45232460 – 4
Kod CPV 45331100 – 7
Kod CPV 45333000 – 0
Kod CPV 45310000 – 3
Roboty sanitarne
Instalowanie kotłów
Roboty instalacyjne gazowe
Roboty w zakresie instalacji elektrycznych
1. WSTĘP
1.1.
Przedmiot Specyfikacji
Przedmiotem Specyfikacji Technicznej Wykonania i Odbioru Robót Budowlanych jest zbiór
wymagań w zakresie wykonania „Modernizacji kotłowni gazowej” dla Studium Języków
obcych UR przy ul. św. Marka w Krakowie.
Specyfikacja obejmuje w szczególności wymagania dotyczące właściwości materiałów,
sposobu wykonania i oceny prawidłowości poszczególnych robót instalacyjnych.
1.2.
Zakres zastosowania Specyfikacji
Specyfikacja Techniczna Wykonania i Odbioru Robót Budowlanych stanowi część
Dokumentów Przetargowych i winna być wykorzystana przez Wykonawców biorących udział
w postępowaniu o udzielenie zamówienia publicznego na „Wykonanie modernizacji kotłowni
gazowej” dla Studium Języków obcych UR przy ul. św. Marka w Krakowie.
1.3.
Zakres robót objętych Specyfikacją
Niniejsza Specyfikacja obejmuje zakres robót branŜy sanitarnej, określony w Projekcie
Wykonawczym i Przedmiarze Robót Uniwersytetu Rolniczego w Krakowie.
1.4.
Ogólne wymagania dotyczące robót
Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z
dokumentacją projektową, Specyfikacją Techniczną Wykonania i Odbioru Robót Budowlanych
oraz poleceniami Inspektora Nadzoru, wyznaczonego przez Inwestora.
UNIWERSYTET ROLNICZY W KRAKOWIE, Studium Języków Obcych
Strona
2
Zal. 7.0
Specyfikacja techniczna wykonania i odbioru robót budowlanych
1.4.1. Przekazanie terenu budowy
Zamawiający przekaŜe Wykonawcy teren budowy w terminie zgodnie z umową.
2. MATERIAŁY
Ogólne wymagania dotyczące materiałów
Wszystkie materiały zastosowane do realizacji robót powinny odpowiadać, co do jakości
wymogom wyrobów dopuszczonych do obrotu i stosowania w budownictwie, określonym w
art. 10 ustawy Prawo budowlane, wymaganiom Projektu Wykonawczego i przedmiaru robót,
wymaganiom specyfikacji istotnych warunków zamówienia i przyjętym w ofercie
rozwiązaniom technicznym. Na kaŜde Ŝądanie Zamawiającego (Inspektora nadzoru –
posiadającego uprawnienia do prowadzenia i nadzorowania w zakresie robót instalacyjnych)
Wykonawca obowiązany jest okazać w stosunku do wskazanych materiałów: certyfikat na
znak bezpieczeństwa, deklarację zgodności lub certyfikat zgodności z obowiązującą normą
lub aprobatą techniczną.
Wszystkie materiały i urządzenia uŜyte do wykonania zadania muszą posiadać świadectwa
dopuszczenia do obrotu i stosowania w budownictwie, a przy ich stosowaniu muszą być
spełnione zasady określone w załącznikach do tych dokumentów.
3. SPRZĘT
Do wykonania robót Wykonawca jest zobowiązany zastosować sprzęt i maszyny właściwe dla
danego rodzaju robót, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych
robót.
Nakłady pracy sprzętu winny wynikać z katalogów nakładów rzeczowych, z uwzględnieniem
załoŜeń ogólnych i szczegółowych.
Sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania warunków umowy nie
zostaną dopuszczone do robót przez Inspektora Nadzoru.
4. TRANSPORT
Środki transportu technologicznego i
uwzględnieniu przeciętnej organizacji pracy.
zewnętrznego
winny
być
dobrane
przy
5. WYKONANIE ROBÓT
5.1.
Opis robót
Zakres zadania obejmuje:
Budynek Studium Języków Obcych Uniwersytetu Rolniczego przy ul. św. Marka w Krakowie.
W zakresie zadania jest wykonanie kompletnej kotłowni gazowej w istniejącym
pomieszczeniu z 3 kotłami, które naleŜy zdemontować. Z uwagi na awaryjny tryb wykonania
modernizacji kotłowni, naleŜy wykonać tylko część technologiczną wraz automatyką,
instalację gazową zasilającą zmodernizować na odcinku od licznika i wyposaŜyć w aktywny
UNIWERSYTET ROLNICZY W KRAKOWIE, Studium Języków Obcych
Strona
3
Zal. 7.0
Specyfikacja techniczna wykonania i odbioru robót budowlanych
system bezpieczeństwa gazowego, instalacja elektryczna w obrębie pomieszczenia kotłowni z
wykorzystaniem zasilania do istniejącej skrzynki sterowniczej.
Opis robót ujęto w opisie technicznym uproszczonego projektu wykonawczego oraz w
przedmiarze robót.
Wykonywanie robót w zakresie technologii kotłowni dotyczy:
- DemontaŜ 3 istniejących kotłów gazowych typu FAKORA KZ 5-G/7
o mocy 76 kW kaŜdy;
- DemontaŜ istniejącego naczynia wzbiorczego systemu otwartego o
pojemności 1000 dm3 wraz z instalacją;
- DemontaŜ istniejącego układu
automatycznego uzupełniania wody w
zładzie CO w pomieszczeniu pompowni na poziomie piwnic;
- Wykonanie nowej instalacji kotłowni gazowej z zastosowaniem jednego
nowoczesnego kotła kondensacyjnego np. typu C230- 170ECO firmy
De Dietrich o mocy 170 kW z palnikiem atmosferycznym modulowanym.
Przewiduję się kotłownię bezobsługową, całkowicie zautomatyzowaną,
wyposaŜoną w regulator np. typu Diematic 3 i czujnik pogodowy.
- Do wymuszenia obiegu wody grzewczej naleŜy wykorzystać istniejące pompy.
Są to pompy wirowe, monoblokowe typu 50PJM160 o wydajności 125 l/min,
wysokości podnoszenia H = 7,3 m H2O silnik typu SKf71-4B Ns = 0,37 kW
n = 1400 obr/min U = 220/380 V.
- Zastosować zamknięty układ zabezpieczenia instalacji naczyniem
przeponowym na ciśnienie robocze 0,3 MPa np. typu Reflex NG100 o
całkowitej pojemności 110 dm3;
- Zawór bezpieczeństwa np. typu SYR1915 Dn25 Potw=3,0 bar;
- MontaŜ komina z blachy nierdzewnej ø150 o wysokości około 6 m np. firmy
Jeremias;
- MontaŜ automatycznej stacji uzdatniania wody dla kotłowni np. typu Ekoidea
ZE015CH z filtrem wstępnym FPN;
- WyposaŜyć kotłownię w aktywny system bezpieczeństwa gazowego np. typu
EXter 42 – detektor gazu DEX moduł MD-22A z sygnalizacją optycznoakustyczną na klatce schodowej;
- Zainstalować zawór elektromagnetyczny ZB Dn40;
- Wykonać próby ciśnieniowe szczelności instalacji gazu;
- Wykonać próby ciśnieniowe szczelności instalacji CO na zimno;
- Czyszczenie i dwukrotne malowanie instalacji;
- Próby szczelności na gorąco, regulacja i rozruch kotłowni;
- MontaŜ szafki zasilania i sygnalizacji wraz z konstrukcją;
- Wykonać pomiary instalacji elektrycznych.
5.2.
-
Ogólne warunki wykonania robót
Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z Umową oraz za jakość
zastosowanych materiałów i wykonywanych robót, za ich zgodność z Projektem
wykonawczym, oraz poleceniami Inspektora Nadzoru. Wszystkie roboty instalacyjne
naleŜy wykonać wg „Warunków technicznych wykonania i odbioru robót budowlano montaŜowych” oraz obowiązujących norm. Ustanowienie kierownika budowy z
uprawnieniami budowlanymi w specjalności instalacyjnej w zakresie instalacji i urządzeń
cieplnych, instalacji gazowych, posiadającego aktualne zaświadczenie o przynaleŜności do
OIIB, ustanowienie Kierownika Robót posiadającego uprawnienia budowlane w
kierowaniu robót w w zakresie instalacji i urządzeń elektrycznych i
UNIWERSYTET ROLNICZY W KRAKOWIE, Studium Języków Obcych
Strona
4
Zal. 7.0
Specyfikacja techniczna wykonania i odbioru robót budowlanych
elektroenergetychnych, posiadającego zaświadczenie kwalifikacyjne „ D” , posiadającego
aktualne zaświadczenie o przynaleŜności do OIIB.
UWAGA
Zamawiający zaleca, aby wykonawca zapoznał się z obiektem przed złoŜeniem
oferty.
6. ODBIÓR I ROZLICZENIE ROBÓT
Wymagane badania odbiorcze:
- próby szczelności instalacji CO kotłowni na zimno.
- próby szczelności instalacji na gorąco.
- próby szczelności instalacji gazu.
- sporządzenie protokołów prób szczelności.
- sporządzenie protokołów z rozruchu instalacji.
- protokoły z pomiarów elektrycznych.
Rozliczenie zadania kosztorysem powykonawczym.
Termin realizacji: Cztery tygodnie od daty zawarcia umowy.
