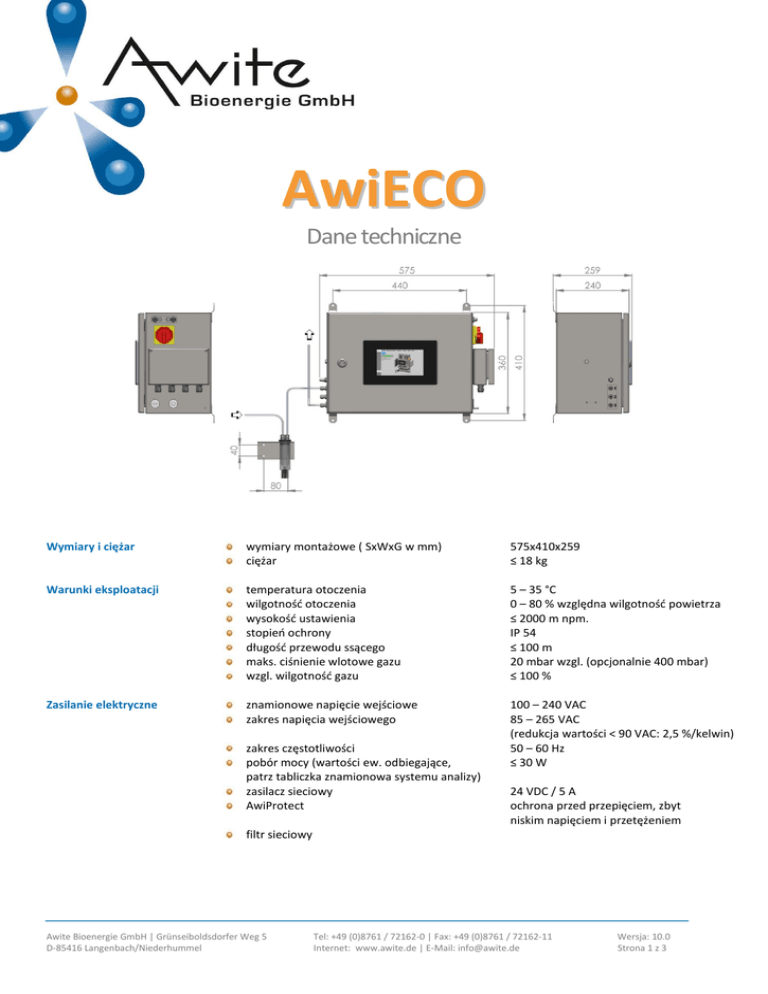

AwiECO
Dane techniczne
Wymiary i ciężar
wymiary montażowe ( SxWxG w mm)
ciężar
575x410x259
≤ 18 kg
Warunki eksploatacji
temperatura otoczenia
wilgotność otoczenia
wysokość ustawienia
stopień ochrony
długość przewodu ssącego
maks. ciśnienie wlotowe gazu
wzgl. wilgotność gazu
5 – 35 °C
0 – 80 % względna wilgotność powietrza
≤ 2000 m npm.
IP 54
≤ 100 m
20 mbar wzgl. (opcjonalnie 400 mbar)
≤ 100 %
Zasilanie elektryczne
znamionowe napięcie wejściowe
zakres napięcia wejściowego
100 – 240 VAC
85 – 265 VAC
(redukcja wartości < 90 VAC: 2,5 %/kelwin)
50 – 60 Hz
≤ 30 W
zakres częstotliwości
pobór mocy (wartości ew. odbiegające,
patrz tabliczka znamionowa systemu analizy)
zasilacz sieciowy
AwiProtect
24 VDC / 5 A
ochrona przed przepięciem, zbyt
niskim napięciem i przetężeniem
filtr sieciowy
Awite Bioenergie GmbH | Grünseiboldsdorfer Weg 5
D-85416 Langenbach/Niederhummel
Tel: +49 (0)8761 / 72162-0 | Fax: +49 (0)8761 / 72162-11
Internet: www.awite.de | E-Mail: [email protected]
Wersja: 10.0
Strona 1 z 3
Czujniki
Czujnik
Zasada pomiaru
metan
2-strumieniowy czujnik podczerwony
z kompensacją temperatury i ciśnienia
dwutlenek węgla
2-strumieniowy czujnik podczerwony
(st. do czujnika metanu) z kompensacją temperatury i ciśnienia
tlen
elektrochem. /z kompensacją ciśnienia
siarkowodór
elektrochem. /z kompensacją ciśnienia
Przyłącze procesowe
Zakres pomiarowy
Powtarzalność
0 – 100 %. obj.
± 0,2 %
0 – 100 %. obj.
±0,2 %
0 – 25 %. obj.
0 – 20 ppm
0 – 200 ppm
0 – 1.500 ppm
0 – 3.000 ppm
0 – 5.000 ppm
± 0,1 %
2
± 2,5 %
2
± 2,5 %
2
± 1,0 %
2
± 1,0 %
2
± 1,0 %
standard
opcjonalnie
liczba punktów pomiarowych
przyłącze do odprowadzenia powietrza
wylotowego do atmosfery
maks. liczba dziennych pomiarów
2
2
2
złącze wężowe skręcane ze stali
szlachetnej 4/6 mm.
złącze rurowe skręcane
ze stali szlachetnej 6 mm rura VA
złącze wężowe skręcane
ze stali szlachetnej ⅛“/¼“
złącze rurowe skręcane
ze stali szlachetnej ¼“ rura VA
1
2 (wersja specjalna z dwoma
czujnikami H2S)
50
Urządzenia zabezpieczające
czujnik wody
czujnik ciśnienia
wewnętrzny nadzór nieszczelności (CH4)
automatyczne rozpoznawanie przeciążenia i czasowe odłączanie kanałów pomiarowych
w celu ochrony czujników
Przygotowanie gazu
filtr gazu
precyzyjny regulator gazu (opcjonalnie)
separator kondensatu
dalsze odcinki regulacji ciśnienia (opcjonalnie)
PLC
moduł elektroniczny AwiIO (bez możliwości
rozbudowy)
Przesył gazu
zamknięte zawory analizujące
mimośrodowa pompa przeponowa o długiej
żywotności
Wyświetlacz i obsługa
panel PC
Cechy programu
graficzne i tabelaryczne wskazanie przebiegu
wartości pomiarowych
zapis danych bez końca na przemysłowej na karcie
microSD o pojemności 4GB
Awite Bioenergie GmbH | Grünseiboldsdorfer Weg 5
D-85416 Langenbach/Niederhummel
panel dotykowy 7” TFT 800x480
Tel: +49 (0)8761 / 72162-0 | Fax: +49 (0)8761 / 72162-11
Internet: www.awite.de | E-Mail: [email protected]
Wersja: 10.0
Strona 2 z 3
Interfejsy danych
wyjścia analogowe 4 – 20 mA ( wyjście analogowe
Ethernet (opcjonalnie)
Ethernet/IP I/O
Adapter (slave)
PROFINET –
IO Device (slave)
Modbus TCP slave
ProcessView
AwiView
cokół TCP
VNC
Simatic Fetch/Write
RS232 / RS485 (opcjonalnie) Modbus RTU Slave
tryb tekstowy
Profibus DP slave
(opcjonalnie)
USB (opcjonalnie)
Certyfikacja
NRTL TÜV SÜD Mark (UL / CSA 61010-1)
Nr certyfikatu: U8131083160001
Opcje
Pomiar przepływowy pomiarem CH4 i
kompensacją
zacisk przelotowy
1 x gniazdo RJ45
1 x gniazdo M12
2 x gniazdo M12
1 x typ A A
1
Indywidualna konfiguracja
Od wartości końcowej zakresu pomiarowego
2
Awite Bioenergie GmbH | Grünseiboldsdorfer Weg 5
D-85416 Langenbach/Niederhummel
Tel: +49 (0)8761 / 72162-0 | Fax: +49 (0)8761 / 72162-11
Internet: www.awite.de | E-Mail: [email protected]
Wersja: 10.0
Strona 3 z 3
