Karta katalogowa

Karta charakterystyki online

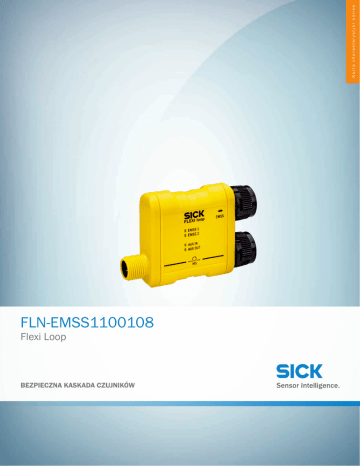

FLN-EMSS1100108
Flexi Loop
BEZPIECZNA KASKADA CZUJNIKÓW
FLN-EMSS1100108 | Flexi Loop
BEZPIECZNA KASKADA CZUJNIKÓW
A
B
C
D
E
F
H
I
J
K
L
M
N
O
P
Q
R
S
T
Informacje do zamówienia
Typ
Nr artykułu
FLN-EMSS1100108
więcej wersji urządzeń i akcesoriów
1061712
www.sick.com/Flexi_Loop
Szczegółowe dane techniczne
Charakterystyka bezpieczeństwa technicznego
Poziom nienaruszalności bezpieczeństwa
SIL3 (IEC 61508)
SILCL3 (EN 62061)
Kategoria
Kategoria 4 (EN ISO 13849)
Poziom zapewnienia bezpieczeństwa
PL e (EN ISO 13849)
PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)
0,76 x 10-9 (EN ISO 13849)
TM (okres użytkowania)
20 lat(a) (EN ISO 13849)
Funkcje
Funkcje diagnostyki i monitorowania
Zwarcie międzykanałowe Monitorowanie przez węzeł Flexi Loop
Zwarcie Monitorowanie przez węzeł Flexi Loop
Błąd niezgodności Monitorowanie przez węzeł Flexi Loop
Błąd sekwencyjny Monitorowanie przez węzeł Flexi Loop
Interfejsy
Przeznaczenie przyłącza
Przyłącze urządzenia bezpieczeństwa Do dwukanałowego ekwiwalentnego, elektromechanicznego wyłącznika bezpieczeństwa, ze
standardowym wejściem, z wyjściem standardowym
Wejście Flexi Loop Do połączenia z węzłem wcześniejszej wersji Flexi Loop lub do podłączenia ciągu Flexi Loop do
sterownika bezpieczeństwa Flexi Soft.
Wyjście Flexi Loop Do połączenia z węzłem nowszej wersji Flexi Loop lub do podłączenia ciągu Flexi Loop do terminatora Flexi Loop.
Typ przyłącza
Przyłącze urządzenia bezpieczeństwa Gniazdo M12, 8-biegunowe
Wejście Flexi Loop Wtyk M12, 5-biegunowy
Wyjście Flexi Loop Gniazdo M12, 5-biegunowe
Liczba niezabezpieczonych wejść
1
Liczba niezabezpieczonych wyjść
1
Wyjście napięcia zasilania do urządzeń zewnętrznych
✔
2
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
Karta charakterystyki online | 2016-11-15 13:46:09
Informacje mogą ulec zmianie bez powiadomienia
FLN-EMSS1100108 | Flexi Loop
BEZPIECZNA KASKADA CZUJNIKÓW
Dane elektryczne
Parametry eksploatacyjne
Klasa ochrony
III (EN 61140)
Rodzaj napięcia zasilania
PELV lub SELV
Napięcie zasilające Uv
24 V DC (16,8 V DC ... 30 V DC)
Pobór prądu
55 mA
Interfejs EMSS
Interwał impulsu testowego
40 ms
Szerokość impulsu testowego
12 ms
Testowy prąd impulsowy na styki przełączające
3 mA ... 6,2 mA
Niezabezpieczone wejścia
Napięcie przełączające
WYSOKI 13 V DC ... 30 V DC
NISKI 0 V DC ... 5 V DC
Prąd wejściowy
≤ 6,2 mA
Niezabezpieczone wyjścia
Rodzaj wyjścia
Sterownik Highside, odporny na zwarcie
Prąd wyjściowy
≤ 500 mA
Wyjście napięcia zasilania do urządzeń zewnętrznych
Napięcie zasilające
24 V DC (16,8 V DC ... 30 V DC)
Prąd wyjściowy
≤ 2 A
Dane mechaniczne
Wymiary (szer. x wys. x głęb.)
68,15 mm x 48 mm x 18 mm
Masa
28 g (± 5 %)
Dane dotyczące otoczenia
Stopień ochrony
IP 65 (EN 60529)
IP 67 (EN 60529)
Temperatura otoczenia pracy
–25 °C ... +55 °C
Temperatura składowania
–25 °C ... +70 °C
Kompatybilność elektromagnetyczna (EMC)
Klasa A (EN 61000-6-2, EN 55011)
Odporność na wstrząsy
Trwały udar 10 g, 16 ms (EN 60068-2-64)
Pojedynczy udar 30 g, 11 ms (EN 60068-2-27)
2016-11-15 13:46:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
3
FLN-EMSS1100108 | Flexi Loop
BEZPIECZNA KASKADA CZUJNIKÓW
Rysunek wymiarowy (Wymiary w mm)
Ø 18
(0.6)
15.2
M12
x1
(Ø 0.71)
OSSD, EMSS
10.75
(0.42)
45
12.4
(1.77)
(0.49)
11.5
11.5
(0.45)
(0.45)
36.5
(1.44)
48
(1.89)
A
B
C
D
E
F
Przyporządkowanie styków
H
I
J
K
L
M
N
O
P
Q
R
S
T
2
3 EMSS
4
8
1
7
6
5
2
FL_IN
3
1
1
4
4
5
2
3
FL_OUT
5
Przyporządkowanie styków FL_IN ma znaczenie tylko dla pierwszego węzła Flexi Loop bezpiecznej kaskady czujników podczas podłączania do Flexi Soft. Kolejne węzły Flexi Loop podłącza się do FL_OUT standardowymi przewodami ze złączem wtykowym M12.
Przy- Styk Syłącze
gnał
FL_IN
4
1
VDC
Opis
Kodowanie
barwne
przewodu
podłączeniowego
Napięcie zasilające 24 V
Brązowy
2
DA- WyjTA_O- ście
UT
do
wejścia
Flexi
Soft
In +1
Biały
3
GND Napięcie
zasilające
GND
Niebieski
4
SA- BezCzarny
FE_O- pieczUT
ny
sygnał
wyłączenia,
SENS:CONTROL
wyj- – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
ście
do
Karta charakterystyki online | 2016-11-15 13:46:09
Informacje mogą ulec zmianie bez powiadomienia
FLN-EMSS1100108 | Flexi Loop
BEZPIECZNA KASKADA CZUJNIKÓW
Zalecane akcesoria
więcej wersji urządzeń i akcesoriów
www.sick.com/Flexi_Loop
Krótki opis
Typ
Nr artykułu
Uchwyt C-Fix
2068830
Uchwyty montażowe i płytki mocujące
1 sztuk, Klips mocujący Flexi-Loop
2016-11-15 13:46:09 | Karta charakterystyki online

Informacje
mogą ulec zmianie bez powiadomienia
SENS:CONTROL – ROZWIĄZANIA STEROWANIA BEZPIECZEŃSTWEM | SICK
5
