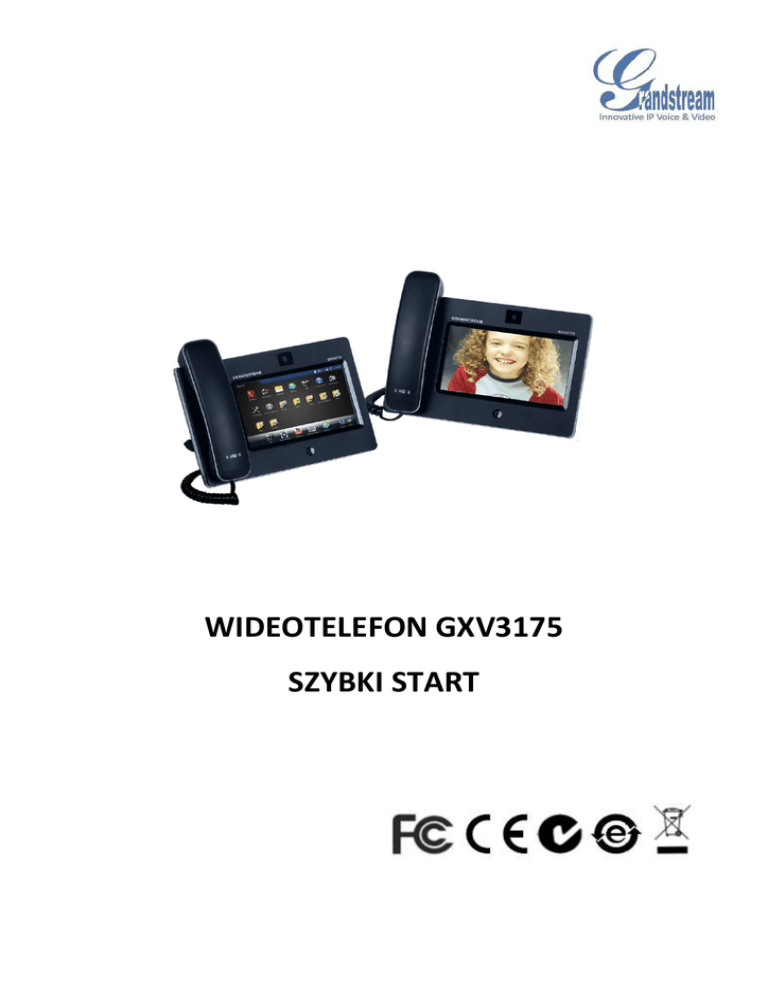

WIDEOTELEFON GXV3175 SZYBKI START

WIDEOTELEFON GXV3175
SZYBKI START
1. Opis
Wideotelefon GXV3175 to rewolucyjne rozwiązanie w komunikacji multimedialnej pomiędzy
użytkownikami sieci IP. Dzięki wsparciu dla sygnalizacji SIP oraz kodeków H.264/H.263/H.263+ może być
wykorzystywany jako wideotelefon w sieci telefonicznej VoIP. Podczas wideo połączenia wysoką jakość
zapewnia megapixelowy przetwornik typu CMOS. Ponadto urządzenie wykonane jest w obudowie typu
tablet z kolorowym ekranem dotykowym o przekątnej 7”. Użytkownik może korzystać z wielu aplikacji i
serwisów społecznościowych za pośrednictwem sieci IP poprzez wbudowany moduł Wi-Fi lub porty typu
Ethernet wspierające zasilanie PoE. Model GXV3175 to innowacyjne podejście do telekomunikacji w
sieciach IP zarówno w zastosowaniach biznesowych jak i domowych.
2. Zawartość kompletu
- Wideotelefon GXV3175
- zasilacz 12V
- słuchawka i przewód telefoniczny
- adapter dla zestawu nagłownego
- kabel ethernetowy
- dwie podstawki
- kabel audio/wideo (VGA)
- instrukcja
3. Opis gniazd i portów
PC
LAN
Grandstream Networks
GNIAZDO ZASILACZA GNIAZDO DLA SŁUCHAWKI
2
4. Przed podłączeniem
Nie wolno wyłączać i włączać urządzenia kiedy wczytywany lub aktualizowany jest firmware (diody
migają). Należy używać zasilacza załączonego do kompletu. Używanie innego zasilacza może
spowodować uszkodzenie telefonu.
5. Montaż
Telefon może być zamontowany na ścianie lub może stać na biurku dzięki podstawce.
Otwory dla podstawki
Jeżeli telefon zamontowany jest na ścianie, należy wieszak słuchawki ustawić w odpowiedniej pozycji.
Wieszak słuchawki
Montaż naścienny
Telefon na biurku
6. Uruchomienie
Aby uruchomić wideotelefon należy :
- podłączyć słuchawkę do gniazda wskazanego na rysunku (strona 2)
- podłączyć port LAN do switch’a za pomocą kabla sieciowego w komplecie
- podłączyć zasilacz do gniazda zasilacza wskazanego na rysunku (strona 2)
Na ekranie pojawi się informacja o wczytywaniu oprogramowania wideotelefonu, należy poczekać
do momentu kiedy na wyświetlaczu pojawi się data i czas. Za pomocą klawiatury i menu można
ustawić statyczny adres IP lub włączyć klienta serwera DHCP. Dalsza zaawansowana konfiguracja
możliwa jest za pomocą strony www.
Grandstream Networks
3
Aby otworzyć menu należy użyć przycisku „menu” a następnie przycisków nawigacyjnych. Ponowne
użycie „menu” spowoduje otworzenie dalszych ustawień. Po upływie 20 sekund bezczynności
wyjście z menu następuje automatycznie.
7. Ekran dotykowy
Przed rozpoczęciem użytkowania ekranu dotykowego należy dokonać kalibracji – postępować wedle
instrukcji i dotykać wyznaczonych punktów ekranu.
Z poziomu ekranu dotykowego dostępne jest menu telefonu.
8. Konfiguracja – www
Wideotelefon zarządzany jest z poziomu przeglądarki www. Aby otworzyć interfejs konfiguracyjny,
należy :
- podłączyć zasilanie
- podłączyć komputer do tego samego segmentu sieci LAN gdzie podłączony jest wideotelefon,
- skonfigurować połączenie sieciowe na komputerze z zakresu (np. IP: 192.168.1.20 z maską podsieci :
255.255.255.0),
- upewnić się że wideotelefon jest podłączony do sieci
- w menu wideotelefonu ustawić statyczny adres IP z zakresu 192.168.1.10 i tą samą maską podsieci co
PC w sekcji Menu->System Settings->Network->Connection
- otworzyć przeglądarkę internetową np. FireFox lub IE,
- wprowadzić ustawiony wcześniej adres IP wideotelefonu w przeglądarce,
- wprowadzić login i hasło „admin” (administratora-pełen dostęp) lub „123” (użytkownika-dostęp
ograniczony)
Grandstream Networks
4
9. Konfiguracja profilu SIP – MENU
Możliwe jest wprowadzenie ustawień profilu SIP z poziomu menu dotykowego. W tym celu należy
otworzyć „menu” i udać się do System Settings->Accounts gdzie znajdują się ustawienia :
- SIP proxy
- Outbound proxy
- SIP User ID, SIP Auth ID, SIP Password
Dane profilu SIP dostarcza operator VoIP.
10. Ochrona środowiska
Instrukcja dotycząca ochrony środowiska
Uwaga : To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą o zużytym
sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.
Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi
odpadami pochodzącymi z gospodarstw domowych.
Uwaga: tego sprzętu nie wolno wyrzucać do odpadów komunalnych !!! Wyrób należy utylizować
poprzez selektywną zbiórkę w punktach do tego przygotowanych. Właściwe postępowanie ze
zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla
zdrowia ludzi i środowiska naturalnego konsekwencji wynikających z obecności składników
niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
