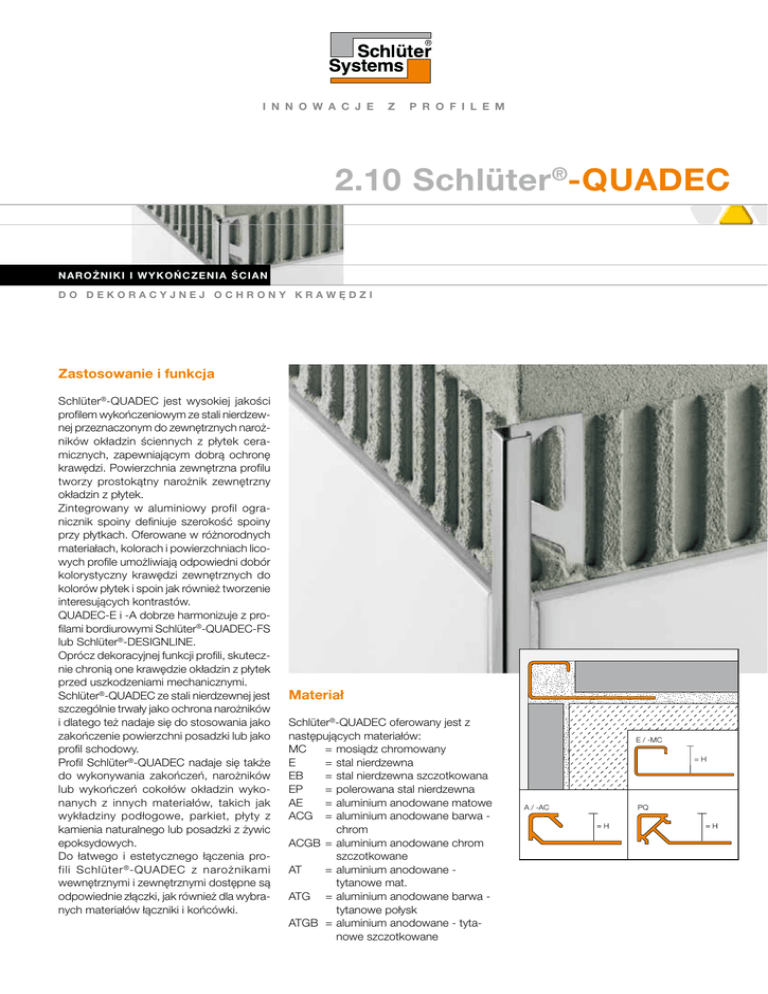

2.10 Schlüter®-QUADEC
NAROŻNIKI I WYKO Ń C Z E N I A Ś C I A N
DO DEKORACYJNEJ OCHRONY KRAWĘDZI
Zastosowanie i funkcja
Schlüter®-QUADEC jest wysokiej jakości
profilem wykończeniowym ze stali nierdzewnej przeznaczonym do zewnętrznych narożników okładzin ściennych z płytek ceramicznych, zapewniającym dobrą ochronę
krawędzi. Powierzchnia zewnętrzna profilu
tworzy prostokątny narożnik zewnętrzny
okładzin z płytek.
Zintegrowany w aluminiowy profil ogranicznik spoiny definiuje szerokość spoiny
przy płytkach. Oferowane w różnorodnych
materiałach, kolorach i powierzchniach licowych profile umożliwiają odpowiedni dobór
kolorystyczny krawędzi zewnętrznych do
kolorów płytek i spoin jak również tworzenie
interesujących kontrastów.
QUADEC-E i -A dobrze harmonizuje z profilami bordiurowymi Schlüter®-QUADEC-FS
lub Schlüter®-DESIGNLINE.
Oprócz dekoracyjnej funkcji profili, skutecznie chronią one krawędzie okładzin z płytek
przed uszkodzeniami mechanicznymi.
Schlüter®-QUADEC ze stali nierdzewnej jest
szczególnie trwały jako ochrona narożników
i dlatego też nadaje się do stosowania jako
zakończenie powierzchni posadzki lub jako
profil schodowy.
Profil Schlüter®-QUADEC nadaje się także
do wykonywania zakończeń, narożników
lub wykończeń cokołów okładzin wykonanych z innych materiałów, takich jak
wykładziny podłogowe, parkiet, płyty z
kamienia naturalnego lub posadzki z żywic
epoksydowych.
Do łatwego i estetycznego łączenia profili Schlüter ® -QUADEC z narożnikami
wewnętrznymi i zewnętrznymi dostępne są
odpowiednie złączki, jak również dla wybranych materiałów łączniki i końcówki.
Materiał
Schlüter®-QUADEC oferowany jest z
następujących materiałów:
MC =mosiądz chromowany
E
=stal nierdzewna
EB
=stal nierdzewna szczotkowana
EP
= polerowana stal nierdzewna
AE
=aluminium anodowane matowe
ACG =aluminium anodowane barwa chrom
ACGB =aluminium anodowane chrom
szczotkowane
AT
=aluminium anodowane tytanowe mat.
ATG =aluminium anodowane barwa tytanowe połysk
ATGB =aluminium anodowane - tytanowe szczotkowane
E / -MC
=H
A / -AC
PQ
2.10 Schlüter ® -QUADEC
AEX = aluminium naturalne matowe
szlifowane krzyżowo anodowane
AMX = aluminium mosiężne matowe
szlifowane krzyżowo anodowane
ATX = aluminium tytanowe matowe
szlifowane krzyżowo anodowane
AQGX = aluminium kwarcowe szare
szlifowane krzyżowo anodowane
AC
=aluminium lakierowane
Właściwości materiału i zakres
zastosowania:
Schlüter ® -QUADEC wykonywany jest z
różnorodnych materiałów i posiada różne
powierzchni zewnętrzne.
Możliwość stosowania przewidzianego typu
profilu należy sprawdzić w szczególnych,
konkretnych przypadkach w zależności od
spodziewanych oddziaływań chemicznych
lub obciążeń mechanicznych. Poniżej podano
jedynie ogólne wskazówki.
Schlüter®-QUADEC-MC (mosiądz chromowany) nadaje się szczególnie do narożników
ścian lub zakończeń, np. dopasowanych
do chromowanych armatur łazienkowych.
Powierzchnie profilu należy chronić przed ścieraniem lub zarysowaniem. Resztki zaprawy
lub materiału spoinowego należy natychmiast
usuwać.
Schlüter®-QUADEC-E jest wysoko odporny
na obciążenia i nadaje się w szczególności
do obszarów zastosowań, w których należy
zapewnić odporność na chemikalia i kwasy,
np. w przemyśle spożywczym, w browarach,
mleczarniach, kuchniach przemysłowych i
szpitalach, jak również w domach prywatnych.
W przypadku większych obciążeń, np. w
pływalniach (woda słodka) zalecamy stosowanie stali V4A. Również stal nierdzewna nie
jest odporna na wszelkie oddziaływania chemiczne, np. na kwas solny lub fluorowodorowy
lub pewne roztwory chloru i soli. Należy więc
uprzednio wyjaśnić możliwość występowania
takich oddziaływań.
W zależności od oczekiwanych obciążeń chemicznych można wybierać pomiędzy stopami
1.4301 lub 1.4404.
Schlüter®-QUADEC-AE / -ACG / -ACGB /
-AEX / -AMX / -ATX / -AQGX / -AT / -ATG /
-ATGB (aluminium anodowane):
profil aluminiowy posiada uszlachetnioną w
procesie anodowania powierzchnię licową,
która w normalnych warunkach użytkowych
nie ulega zmianie. Powierzchnię profilu należy
chronić przed ścieraniem lub zarysowaniem. Aluminium nie jest odporne na środki
zasadowe. Materiały zawierające cement
w połączeniu z wilgocią mają właściwości
zasadowe i mogą w zależności od stężenia i
czasu oddziaływania doprowadzić do korozji
aluminium (oksydacja). Z tego powodu należy
zaprawę i materiał spoinowy natychmiast
usunąć z powierzchni licowej i powierzchni
świeżo wykonanych okładzin nie należy przykrywać folią.
Profil osadzić w całości w warstwie kontaktowej przy płytce, w taki sposób, aby nie
powstawały komory, w których mogłaby
zbierać się woda.
Schlüter®-QUADEC-AC (aluminium powlekane
barwnie): aluminium po obróbce wstępnej
(chromowanie) i powlekane proszkowym lakierem poliuretanowym. Powłoka jest odporna na
promieniowanie UV i warunki atmosferyczne.
Widoczne powierzchnie należy chronić przed
ścieraniem lub zarysowaniem.
Obróbka
1.Schlüter®-QUADEC dobrać odpowiednio
do grubości płytek.
2.W miejscach wykończenia okładziny,
nanieść klej przy zastosowaniu kielni
ząbkowanej. W przypadku mocowania
Schlüter ®-QUADEC na zewnętrznym
narożniku ściany, najpierw należy wykonać okładzinę ceramiczną jednej ściany
i następnie w obszarze krawędzi drugiej
ściany nanieść klej do płytek.
3.Perforowane ramię mocujące profilu
Schlüter®-QUADEC osadzić w warstwie
kleju i odpowiednio ustawić.
4.Perforowane ramię mocujące w całości
zaszpachlować klejem do płytek i wypełnić nim otwartą komorę profilu.
5.Graniczące z profilem płytki mocno
docisnąć i tak ułożyć, aby licowały one z
górną krawędzią profilu. Płytki graniczące
z profilem muszą być na całej powierzchni
zatopione w warstwie kleju.
6.Płytki dokłada się do bocznego ogranicznika spoiny, dzięki czemu możliwe
jest uzyskanie równomiernej spoiny o
półtoramilimetrowej szerokości. W przypadku profili ze stali szlachetnej pozostawia się otwartą spoinę o szerokości ok.
1,5 mm. Przestrzeń spoiny pomiędzy
płytką a profilem wypełnia się w całości
masą spoinową.
7.Do obróbki profili mających wrażliwe na
uszkodzenia powierzchnie zewnętrzne
stosować materiały i narzędzia nie powodujące zadrapań lub uszkodzeń. Natychmiast usuwać zabrudzenia spowodowane
klejem lub zaprawą.
8.Do narożników wewnętrznych i zewnętrz­
nych oferowane są odpowiednie kształtki
narożne.
2.10 S c h l ü t e r ® - Q U A D E C
Wskazówki
Profil Schlüter ®-QUADEC nie wymaga
żadnych specjalnych zabiegów konser­
wacyjnych lub pielęgnacyjnych. W przy­
padku wrażliwych powierzchni licowych nie
stosować środków czyszczących mogących zarysować powierzchnię.
Utlenioną warstwę na profilach z mosiądzu
lub aluminium można usunąć dostępnymi
w handlu środkami do polerowania. Uszkodzenia powierzchni anodowanej usunąć
można jedynie przez polakierowanie. Stal
szlachetną można wypolerować stosując
odpowiednie politury do chromu lub inne
podobne środki.
Powierzchnie ze stali nierdzewnej pod­
dawane działaniom czynników atmo­­
sferycznych lub agresywnych środków
powinny być okresowo czyszczone przy
użyciu łagodnych środków czyszczących.
Regularne czyszczenia nie tylko zachowuje
estetyczny wygląd stali nierdzewnej, ale
zmniejsza również ryzyko powstawania
nalotów.
Wszelkie stosowane środki czyszczące nie
mogą zawierać kwasu solnego lub fluorowodorowego.
Schlüter®-RONDEC-E/V
(Łącznik do profili ze stali nierdzewnej RONDEC i QUADEC)
Schlüter®-QUADEC-EB/EK
(Końcówka ze stali nierdzewnej szczotkowanej do QUADEC-E i -EB)
Aby wyeliminować niebezpieczeństwo osiadania na profilu rdzy powstającej na innych
przedmiotach, należy unikać kontaktu z
innymi metalami, np. zwykłą stalą. Dotyczy
to także kontaktu z narzędziami takimi jak
szpachle do kleju lub materiału spoinowego,
względnie wełną stalową, stosowanymi np.
do usuwania resztek zaprawy.
Formularz kosztorysowy:
_____ profilu Schlüter®-QUADEC jako profil
wykończeniowy powierzchni okładziny lub profil
narożny z trapezoidalnie perforowanym ramieniem mocującym i prostokątnie ukształto­waną
częścią widoczną, dostarczyć i prawidłowo
wbudować.
Montaż kształtek takich jak narożniki zewnętrzne
i wewnętrzne
■ należy wliczyć w ceny jednostkowe.
■ podlega osobnemu wynagrodzeniu.
Przestrzegać wskazówek producenta.
Materiał:
- MC = mosiądz chromowany
- E
= stal nierdzewna
- EB
= stal nierdzewna szczotkowana
- EP
= polerowana stal nierdzewna
- AE
= aluminium anodowane matowe
- ACG = aluminium anodowane barwa chrom
- ACGB = aluminium anodowane chrom
szczotkowane
- AT
= aluminium anodowane tytanowe mat.
- ATG = aluminium anodowane barwa tytanowe połysk
- ATGB = aluminium anodowane tytanowe szczotkowane
- AEX = aluminium naturalne matowe szlifowane krzyżowo anodowane
- AMX = aluminium mosiężne matowe
szlifowane krzyżowo anodowane
- ATX = aluminium tytanowe matowe
szlifowane krzyżowo anodowane
- AQGX = aluminium kwarcowe szare szlifowane krzyżowo anodowane
- AC
= aluminium lakierowane
- PQ = barwne PVC
Wysokość profilu:_ ____________________ mm
Kolor:_ _________________________________
Nr artykułu:______________________________
Materiał:_____________________________ €/m
Robocizna:___________________________ €/m
Cena końcowa:_______________________ €/m
2.10 Schlüter ® -QUADEC
Przegląd produktów:
Schlüter®-QUADEC-MC
MC = mosiądz chromowany
Schlüter®-QUADEC-A anodowane
Długość: 2,50 m
AE = aluminium naturalne matowe anodowane / ACG = aluminium chromowane błyszczące anodowane / ACGB
H = mm
MC
Narożnik
zewnętrzny
Narożnik
wewnętrzny
= aluminium chromowane szczotkowane anodowane / AT = aluminium tytanowe matowe anodowane / ATG =
aluminium mosiężne błyszczące szlifowane krzyżowo anodowane / ATGB = aluminium tytanowe szczotkowane
anodowane / AEX = aluminium naturalne szlifowane krzyżowo anodowane / AMX = aluminium mosiężne matowe
szlifowane krzyżowo anodowane / ATX = aluminium tytanowe matowe szlifowane krzyżowo anodowane / AQGX =
aluminium kwarcowe szare szlifowane krzyżowo anodowane
H = mm
4,5 AE
•
ACG
•
ACGB
•
AT
•
ATG
•
ATGB
•
AEX
AMX
ATX
AQGX
Narożnik zewnętrzny •
Narożnik wewnętrzny •
6
•
•
•
•
•
•
•
•
•
•
•
•
Długość: 2,50 m
8
•
•
•
•
•
•
•
•
•
•
•
•
10
•
•
•
•
•
•
•
•
•
•
•
•
12,5
•
•
•
•
•
•
•
•
•
•
•
•
Schlüter®-QUADEC-E
E = stal nierdzewna, EB = stal nierdzewna szczotkowana EP = polerowana stal nierdzewna
H = mm
E
EB
EP
V4A
6
•
•
•
•
Narożnik zewnętrzny •
Narożnik wewnętrzny •
Złączka Zaślepka EB*
•
8
9
•
•
•
•
•
•
•
•
•
•
•
•
•
10
11
•
•
•
•
•
•
•
•
•
•
•
•
•
6
•
•
8
•
•
10 12,5 15
•
•
•
•
•
•
•
•
•
•
•
Schlüter®-QUADEC-PQ
PQ = barwne PVC
Długość: 2,50 m
H = mm
BH
BW
PG
SP
W
Narożnik
zewnętrzny
6
•
•
•
•
•
•
8
•
•
•
•
•
•
10 12,5
•
•
•
•
•
•
•
•
•
•
•
•
Długość: 2,50 m
12,5
14
•
•
•
•
•
•
•
•
•
•
•
•
•
15
•
•
•
•
•
•
* Do Schlüter®-QUADEC-E i -EP
Schlüter®-QUADEC-AC
H = mm
BW
G
PG
PW
QG
VG
W
4,5 6
•
•
•
•
•
•
•
•
•
•
Narożnik zewnętrzny •
•
Narożnik wewnętrzny •
•
Długość: 2,50 m
8
•
10
•
12,5
•
•
•
•
•
•
•
•
•
•
•
•
•
Kolory: BW = brylantowo biały, G = szary, PG = pastelowo szary, PW = perłowo biały, QG = kwarcowo szary,
VG = szary drogowy, W = biały
Schlüter-Systems KG · Schmölestraße 7 · D-58640 Iserlohn · Tel. 00 49 / 23 71 / 971-0 · Fax 00 49 / 23 71 / 971-111 · Internet www.schlueter-systems.com
Art.-Nr. 551 716 – wydanie 09.10 – przy nowym nakładzie wydanie to traci ważność.
AC = aluminium lakierowane
