S p ó ł d z i e l n i a
M i e s z k a n i o w a “J a s k ó ł k a”

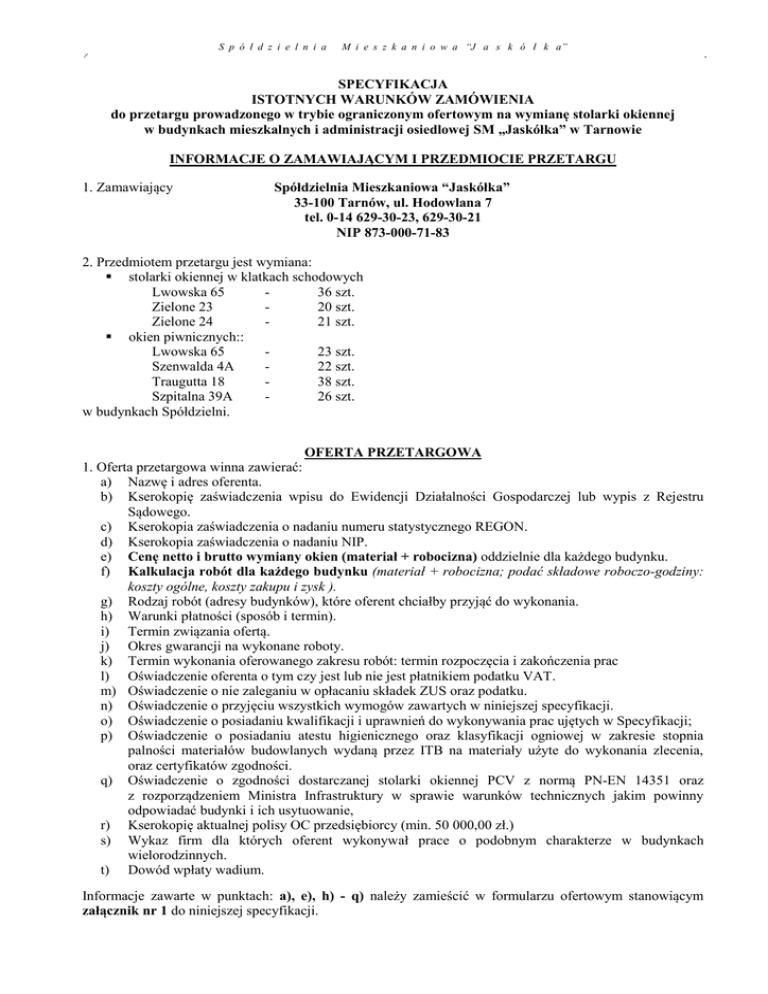

SPECYFIKACJA
ISTOTNYCH WARUNKÓW ZAMÓWIENIA
do przetargu prowadzonego w trybie ograniczonym ofertowym na wymianę stolarki okiennej
w budynkach mieszkalnych i administracji osiedlowej SM „Jaskółka” w Tarnowie
INFORMACJE O ZAMAWIAJĄCYM I PRZEDMIOCIE PRZETARGU
1. Zamawiający
Spółdzielnia Mieszkaniowa “Jaskółka”
33-100 Tarnów, ul. Hodowlana 7
tel. 0-14 629-30-23, 629-30-21
NIP 873-000-71-83
2. Przedmiotem przetargu jest wymiana:
 stolarki okiennej w klatkach schodowych
Lwowska 65
36 szt.
Zielone 23
20 szt.
Zielone 24
21 szt.
 okien piwnicznych::
Lwowska 65
23 szt.
Szenwalda 4A
22 szt.
Traugutta 18
38 szt.
Szpitalna 39A
26 szt.
w budynkach Spółdzielni.
OFERTA PRZETARGOWA
1. Oferta przetargowa winna zawierać:
a) Nazwę i adres oferenta.
b) Kserokopię zaświadczenia wpisu do Ewidencji Działalności Gospodarczej lub wypis z Rejestru
Sądowego.
c) Kserokopia zaświadczenia o nadaniu numeru statystycznego REGON.
d) Kserokopia zaświadczenia o nadaniu NIP.
e) Cenę netto i brutto wymiany okien (materiał + robocizna) oddzielnie dla każdego budynku.
f) Kalkulacja robót dla każdego budynku (materiał + robocizna; podać składowe roboczo-godziny:
koszty ogólne, koszty zakupu i zysk ).
g) Rodzaj robót (adresy budynków), które oferent chciałby przyjąć do wykonania.
h) Warunki płatności (sposób i termin).
i) Termin związania ofertą.
j) Okres gwarancji na wykonane roboty.
k) Termin wykonania oferowanego zakresu robót: termin rozpoczęcia i zakończenia prac
l) Oświadczenie oferenta o tym czy jest lub nie jest płatnikiem podatku VAT.
m) Oświadczenie o nie zaleganiu w opłacaniu składek ZUS oraz podatku.
n) Oświadczenie o przyjęciu wszystkich wymogów zawartych w niniejszej specyfikacji.
o) Oświadczenie o posiadaniu kwalifikacji i uprawnień do wykonywania prac ujętych w Specyfikacji;
p) Oświadczenie o posiadaniu atestu higienicznego oraz klasyfikacji ogniowej w zakresie stopnia
palności materiałów budowlanych wydaną przez ITB na materiały użyte do wykonania zlecenia,
oraz certyfikatów zgodności.
q) Oświadczenie o zgodności dostarczanej stolarki okiennej PCV z normą PN-EN 14351 oraz
z rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych jakim powinny
odpowiadać budynki i ich usytuowanie,
r) Kserokopię aktualnej polisy OC przedsiębiorcy (min. 50 000,00 zł.)
s) Wykaz firm dla których oferent wykonywał prace o podobnym charakterze w budynkach
wielorodzinnych.
t) Dowód wpłaty wadium.
Informacje zawarte w punktach: a), e), h) - q) należy zamieścić w formularzu ofertowym stanowiącym
załącznik nr 1 do niniejszej specyfikacji.
2. Kryteria oceny ofert:
 najkorzystniejsze warunki finansowe (cena oraz warunki płatności);
 okres gwarancji na wykonane prace
 parametry techniczne i jakościowe
Oferty należy składać w zaklejonych kopertach adresowanych w następujący sposób:
Spółdzielnia Mieszkaniowa “Jaskółka”
ul. Hodowlana 7, 33-100 Tarnów
„PRZETARG – OKNA”
do dnia 10.02.2014 r. do godz.1500 w siedzibie Spółdzielni przy ul. Hodowlanej 7, pokój Nr 22.
Rozpoczęcie postępowania przetargowego odbędzie się w dniu 11.02.2014 r.
O wynikach przetargu oferenci zostaną powiadomieni pisemnie po jego rozstrzygnięciu.
ZAKRES PRAC
ADMINISTRACJA NR 1:
SZPITALNA39A kl. I – IV
wymiana stolarki okiennej w pomieszczeniach piwnicznych
Wymiar okien [cm]
L. p.
Adres budynku
Ilość
HxS
ul. Szpitalna 39A
26 szt.
Nawiewniki
4 szt.
45 x 85
Kolor
Nr
rysunku
Uwagi
brązowy
1
piwnice
LWOWSKA 65 KL. I - III
wymiana stolarki okiennej w pomieszczeniach piwnicznych i maszynowniach budynku
Wymiar okien [cm]
Nr
L. p.
Adres budynku
Ilość
Kolor
HxS
rysunku
ul. Lwowska 65
Uwagi
20 szt.
45 x 84
brązowy
1
piwnice
1 szt.
54 x 86
brązowy
1
piwnice
3 szt.
48 x 88
brązowy
1
maszynownia
Suma:
24 szt.
Nawiewniki
7 szt.
Podane wymiary są wymiarami orientacyjnymi.
Należy przed przystąpieniem do prac dokonać pomiarów we własnym zakresie.
Parametry w/w stolarki:
1. Stolarka okienna z PCV,
2. Okna brązowe profil co najmniej trzykomorowy w klasie A o szer. 6 cm, wzmocniony profilem
zamkniętym
3. Szyba zespolona, współczynnik szyby k = 1,0
4. Okucia obwiedniowe ROMB
5. Klamki i kotwy do montażu
Stolarka winna posiadać aprobatę techniczną instytutu ITB, atest higieniczny oraz klasyfikację ogniową
w zakresie stopnia palności materiałów budowlanych wydaną przez ITB.
2
SCHEMATYCZNE RYSUNKI OKIEN WIDOK OD WEWNĄTRZ
1. ul. Szpitalna 39A kl. I – IV
2. ul. Lwowska 65 kl. I-III
Rys. 1
Zakres prac:





Demontaż starej i montaż nowej stolarki,
Prace wykończeniowe po zamontowaniu stolarki (obróbka szpalet od wewnątrz i zewnątrz,
pomalowanie uzupełnionych szpalet w istniejących kolorach), uszczelnienie połączeń silikonem
przeźroczystym mrozoodpornym od zewnątrz i wewnątrz,
Montaż automatycznych nawiewników ciśnieniowych,
Wyregulowanie zamontowanej stolarki,
Wywiezienie starej stolarki
UWAGA:
Do ww. zakresu prac w budynku przy ul. Szpitalnej 39A dochodzi zmniejszenie 10 szt. otworów
okiennych z wymiaru 85 x 85 cm do wymiaru 85 x 45 cm poprzez:




Zamurowanie od dołu części otworów okiennych o wym. 85 x 40 x 38 cm cegłą pełną.
Położenie tynku na wykonanych ściankach od strony zewnętrznej i wewnętrznej oraz wykonanie
szpalet.
Zaizolowanie od strony zewnętrznej zamurowanych ścian izolacją płynną.
Pomalowanie tynku farbą zewnętrzną elewacyjną w kolorze cokołu od strony zewnętrznej a od strony
wewnętrznej w kolorze istniejącym.
WYMIANA STOLARKI OKIENNEJ KLATEK SCHODOWYCH
W BUDYNKU UL.LWOWSKA 65 KL. I, II, III OD PARTERU DO V PIĘTRA
I. Wymiana okien na klatkach schodowych w budynku ul. Lwowska 65:
Wymiar okien Kolor
Nr
[cm] H x S
rysunku
L. p.
Adres budynku
Ilość
18 szt.
113 x 150
1.
Lwowska 65 kl. I – III
Parter do V piętro + 1 szt. kl. I piętro
IX
19 szt.
113 x 90
biały
biały
uwagi
2
parapety szt.19
szer. 11,50 cm
1
parapety szt.19
szer.11,50 cm
19 szt.
Podane wymiary są wymiarami orientacyjnymi.
Należy przed przystąpieniem do prac dokonać pomiarów we własnym zakresie,
zwracając uwagę na różną grubość istniejących parapetów.
II.
Parametry w/w stolarki:
1. Stolarka okienna z PCV,
2. Okna białe profil co najmniej trzykomorowy w klasie A o szer. 6 cm wzmocniony profilem
zamkniętym.
3. Szyba zespolona GLASPOL, współczynnik szyby k = 1,0
3
4.
5.
6.
7.
Okucia obwiedniowe ROMB
Klamki i kotwy do montażu
Okna winny wyposażone być w nawiewniki ciśnieniowe.
Parapety wewnętrzne PCV.
SCHEMATYCZNE RYSUNKI OKIEN OD WEWNĄTRZ
Lwowska 65 kl. I – III
Rys.2
Rys. 1
ZAKRES PRAC:
1. Demontaż starej stolarki.
2. Montaż nowych okien.
3. Montaż wewnętrznych parapetów plastikowych (o szerokości dostosowanej do potrzeb na danym
budynku).
4. Po zamontowaniu okien należy wykonać niżej wymienione prace wykończeniowe:
 obróbkę szpalet na zewnątrz i wewnątrz
 pomalowanie naprawionych szpalet w istniejących kolorach uzgodnionych z Administracją
 uszczelnienie połączeń silikonem od zewnątrz przy łączeniu parapetów z ościeżnicą okna.
 wykonanie zaprawek malarskich ścian na zewnątrz i wewnątrz w istniejących kolorach, malowanie
emulsyjne ścian i olejne lamperii.
5. Montaż automatycznych nawiewników ciśnieniowych.
6. Wykonanie regulacji zamontowanej stolarki.
7. Utrzymanie porządku na stanowisku pracy (na bieżąco zamiatanie i zmywanie klatek schodowych,
w których są wykonywane roboty).
8. Wywóz na własny koszt zdemontowanej stolarki okiennej z budynków na składowisko odpadów.
UWAGA: PARAPETY ZEWNETRZNE WINNY BYĆ ZAMONTOWANE POD OSCIEZNICE OKNA
ADMINISTRACJA NR 2:
WYMIANA STOLARKI OKIENNEJ
w pomieszczeniach piwnicznych
Wymiana okien wg zestawionych budynków:
L. p.
Adres budynku
1
ul. Szenwalda 4A
2
Kolor
Ilość
Wymiar okien [cm]
HxS
4 szt.
50 x 86
brązowy
1
18 szt.
50 x 58
brązowy
1
2 szt.
46 x 79
brązowy
1
36 szt.
50 x 80
brązowy
1
ul. Traugutta 18
Suma:
Nr
rysunku
Uwagi
60 szt.
Podane wymiary są wymiarami orientacyjnymi.
Należy przed przystąpieniem do prac dokonać pomiarów we własnym zakresie.
4
Zakres prac:
1. Demontaż istniejącej stolarki z wywozem na wysypisko.
2. Montaż nowej PCV
3. Uzupełnienie ubytków szpalet klejem wodoszczelnym i mrozoodpornym, po wyschnięciu
pomalowanie
w kolorze dostosowanym do istniejącej elewacji.
Uwaga: w przypadku ul Szenwalda 4 A każde okienko powinno mieć wykonaną kratę osadzoną
w szpalecie i zakotwioną w 4 miejscach ( 2 x po dwóch stronach ), wykonaną z gęstej siatki w ramkach
w celu wyeliminowania przedostawania się gryzoni do pomieszczeń piwnicznych podczas otwierania
okien.
Parametry w/w stolarki:
6. Stolarka okienna z PCV – co najmniej uchylna.
7. Okna brązowe profil trzykomorowy w klasie A o szer. 6 cm, wzmocniony profilem zamkniętym
8. Szyba zespolona, współczynnik szyby k = 1,0
9. Okucia obwiedniowe
10. Klamki i kotwy do montażu
11. Wyposażone w automatyczne nawiewniki ciśnieniowe po 2 szt. w każdej klatce schodowej.
Stolarka winna posiadać aprobatę techniczną instytutu ITB, atest higieniczny oraz klasyfikację ogniową
w zakresie stopnia palności materiałów budowlanych wydaną przez ITB
SCHEMATYCZNE RYSUNKI OKIEN WIDOK OD WEWNĄTRZ
ul. Traugutta 18, ul. Szenwalda 4A
Rys.1
Rys. nr 1
ADMINISTRACJA NR 3:
WYMIANA STOLARKI OKIENNEJ W BUDYNKACH OS. ZIELONE 23 I OS. ZIELONE 24
1. Demontaż starej stolarki.
2. Montaż nowych okien wyposażonych w nawiewniki ciśnieniowe automatyczne po jednej sztuce na
każdej kondygnacji z wyjątkiem okna przy bramie i na wejściu na strych
3. Nowe okna należy odsadzić na istniejących parapetach zewnętrznych w ten sposób aby parapety
były wsunięte pod ramę okna
4. Należy zwrócić szczególną uwagę na wymiar nowego okna aby szpalety zewnętrzne zachować
w nienaruszonym stanie
5. Montaż wewnętrznych parapetów plastikowych zgodnie z wykazem
6. Montaż zewnętrznych parapetów z blachy powlekanej szer. 25 cm koloru RAL 5010, natomiast dla
ul. Krasińskiego 25 szer. 30 cm koloru RAL 8023.
7. Po zamontowaniu okien należy wykonać niżej wymienione prace wykończeniowe:
8. opiankowanie okna po całym obwodzie w celu uszczelnienia
9. obróbkę szpalet na zewnątrz i wewnątrz,
10. pomalowanie naprawionych szpalet w istniejących kolorach uzgodnionych z Administracją,
11. uszczelnienie połączeń silikonem od zewnątrz przy łączeniu parapetów z ościeżnicą okna,
12. wykonanie zaprawek malarskich ścian na zewnątrz i wewnątrz w istniejących kolorach, malowanie
emulsyjne ścian i olejne lamperii,
13. Wykonanie regulacji zamontowanej stolarki.
14. Utrzymanie porządku na stanowisku pracy (na bieżąco zamiatanie i zmywanie klatek schodowych,
w których są wykonywane roboty).
15. Wywóz na własny koszt zdemontowanej stolarki okiennej z budynków na składowisko odpadów.
5
Szczegółowy wykaz budynków i specyfikacja okien.
Lp
1.
2.
Nr Parapet wewnętrzny
rysun
ku
Adres budynku
Ilość szt.
Wymiar okien
[cm] S x H
Kolor
os. Zielone 23
kl. I, II, IV
różna ilość okien i
wymiary w
poszczególnych klatkach
3
87 x 54
biały
2
szer. 32 cm
8
148 x 85
biały
1
nie wymieniamy
5
117 x 83
biały
1
nie wymieniamy
4
3
12
58 x 53
88 x 54
148 x 84
biały
biały
biały
3
2
1
szer. 32
szer. 32 cm
nie wymieniamy
6
57 x 52
biały
3
szer. 32
os. Zielone 24
Parapet
zewnętrzny
nie wymieniamy
nie wymieniamy
nie wymieniamy
nie wymieniamy
nie wymieniamy
nie wymieniamy
nie wymieniamy
16. Podane wymiary są wymiarami orientacyjnymi, należy przed przystąpieniem do prac dokonać
pomiarów we własnym zakresie, zwracając uwagę na różną grubość istniejących parapetów .
17. Schematy podziału kwater i sposobu otwierania rys nr 1, 2, 3,
Parametry w/w stolarki:
1. Stolarka okienna z PCV.
2. Okna białe profil pięciokomorowy w klasie A wzmocniony profilem zamkniętym.
3. Szyba zespolona, współczynnik maksymalny szyby k = 1,0.
4. Okucia obwiedniowe
5. Klamki i kotwy do montażu.
6. Okna winny wyposażone być w nawiewniki ciśnieniowe.
7. Parapety wewnętrzne PCV.
Stolarka winna posiadać aprobatę techniczną instytutu ITB, atest higieniczny oraz klasyfikację ogniową
w zakresie stopnia palności materiałów budowlanych wydaną przez ITB.
SCHEMATYCZNE RYSUNKI OKIEN WIDOK OD WEWNĄTRZ
Rys. nr 1
Rys. nr 2
Rys. nr 3
W sprawach dotyczących zakresu robót należy kontaktować się w godzinach pracy Spółdzielni
z kierownikami administracji:
 Administracja Nr 1,
Pani Halina Koniarz, tel. 609 649 443,
 Administracja Nr 2,
Pani Halina Faber,
tel. 609 649 442,
 Administracja Nr 3,
Pani Barbara Babiarz, tel. 609 649 445,
6
WADIUM
Wadium w wysokości 2.000,00 zł należy wpłacić na konto Spółdzielni w PKO BP I O/Tarnów,
nr konta: 39 1020 4955 0000 7502 0011 7002
do dnia 10.02.2014 r. do godziny 1500.
Wraz z ofertą przetargową należy przedstawić kserokopię dowodu wpłaty wadium na zewnątrz oferty.
Oferentom, którzy nie wygrali przetargu, wpłacone wadium Spółdzielnia przedkłada do dyspozycji
po rozstrzygnięciu przetargu. Oferentom, którzy wygrają przetarg, wadium zostanie zatrzymane na okres
realizacji umowy jako zabezpieczenie należytego wykonania robót. Z oferentami, którzy wygrali przetarg,
zawarte zostaną umowy w ciągu 14 dni od daty rozstrzygnięcia przetargu.
W przypadku odstąpienia oferenta, który wygrał przetarg od zawarcia umowy, wniesione przez niego
wadium przepada na rzecz Zamawiającego.
SZCZEGÓŁOWE WARUNKI UMOWY
Roboty należy wykonywać zgodnie z normami, przepisami określonymi w Prawie Budowlanym,
warunkami technicznymi wykonania robót ogólnobudowlanych oraz sztuką budowlaną i zasadami wiedzy
technicznej. Wykonawca oświadcza, że posiada odpowiednie kwalifikacje i uprawnienia do prac objętych
umową i wykona wszystkie prace siłami własnymi z zastosowaniem własnych narzędzi i materiałów.
Wykonawca nie może powierzyć przedmiotu umowy Podwykonawcy bez zgody Zamawiającego.
Wszystkie materiały zastosowane w realizacji przedmiotu umowy muszą odpowiadać wymaganiom
określonym w Ustawie z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. 2003.207.2016 z późniejszymi
zmianami) oraz Ustawie z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. 2004.92.881).
Wszystkie zastosowane materiały będą w I gatunku i będą dopuszczone do stosowania w budownictwie
mieszkaniowym. Wykonawca zobowiązany jest do przedstawienia Zamawiającemu, w trakcie odbioru
przedmiotu umowy, świadectw dopuszczenia do stosowania w budownictwie, na wszystkie materiały, które
będą użyte do wykonywania robót określonych w niniejszej umowie.
Wykonawca zabezpieczy i oznakuje teren prac zgodnie z przepisami BHP. Wykonawca jest
zobowiązany do przeszkolenia pracowników, którzy będą wykonywać prace określone w niniejszej umowie
w zakresie zagrożenia dla zdrowia i życia zgodnie z art. 207 KP. Wykonawca odpowiedzialny jest za
ewentualne wypadki swoich pracowników, mieszkańców osiedla oraz osób trzecich, spowodowane
nienależytym zabezpieczeniem podczas wykonywania robót. Zamawiający nie bierze odpowiedzialności od
następstw nieszczęśliwych wypadków tych osób spowodowanych podczas wykonywania zleconych robót,
nie dokonuje również ubezpieczenia Wykonawcy.
Za szkody wynikłe w trakcie wykonywania robót, zawinione przez Wykonawcę w stosunku do mienia
Zamawiającego lub mieszkańców budynku, odpowiada Wykonawca. Zamawiający nie ponosi
odpowiedzialności za materiały i sprzęt pozostawiony w miejscu prowadzonych prac.
Zamawiający powołuje Inspektora Nadzoru w osobie Pana inż. Adama Bród. Inspektor jest
upoważniony do wydawania Wykonawcy wszystkich poleceń związanych z zakresem wykonywanych robót
objętych przedmiotem umowy.
Wykonawca zobowiązany jest zgłosić pisemnie Zamawiającemu gotowość odbioru robót w dniu ich
całkowitego zakończenia, a Zamawiający jest zobowiązany dokonać odbioru w ciągu pięciu dni roboczych
od daty zgłoszenia. Za zgłoszenie do odbioru robót nie zakończonych lub robót z wadami, z powodu,
których Zamawiający odmówił odbioru, Wykonawca płaci karę umowną w wysokości 5% wartości robót.
Roboty zostaną odebrane komisyjnie po ich całkowitym zakończeniu. Z odbioru zostanie spisany protokół.
Za każdy dzień przekroczenia umownego terminu zakończenia robót objętych specyfikacją, Zamawiający
potrąci Wykonawcy 0,05% wynagrodzenia umownego przysługującego za wykonanie danych prac.
Wykonawca obciążony zostanie kosztami zużytej wody i kanalizacji oraz kosztami zużytej energii
elektrycznej. Ilość m3 zużytej wody oraz kWh energii elektrycznej poda Kierownik Administracji, dla której
wykonywane będą prace. Rozliczenie zużytej wody i energii elektrycznej nastąpi po wykonaniu całości
robót – fakturą VAT.
7
Wykonawca udziela Zamawiającemu gwarancji na wykonane roboty zgodnie z ofertą przetargową
począwszy od daty odbioru końcowego. Usterki wynikłe w okresie gwarancji Wykonawca jest zobowiązany
usunąć w ciągu 7 dni od daty otrzymania pisemnego powiadomienia faksem lub listem poleconym
o występujących usterkach. Wykonawca po usunięciu usterek pokryje w pełni roszczenia poszkodowanych.
Wykonawca zapłaci karę umowną za zwłokę w usunięciu powstałych wad w okresie gwarancji w wysokości
5% wartości prac na danym budynku.
POSTANOWIENIA KOŃCOWE
Zamawiający może wprowadzić zmiany w dokumentach przetargowych przed ostatecznym terminem
składania ofert. Każda wprowadzona zmiana stanie się częścią dokumentacji przetargowej i zostanie
przesłana na piśmie do wszystkich oferentów.
Wobec czynności podjętych w postępowaniu z powodu ich niezgodności z „Regulaminem przeprowadzania
w SM „Jaskółka” w Tarnowie przetargów na roboty i usługi remontowo-budowlane oraz dostawy
realizowane ze środków własnych oraz z udziałem środków publicznych” przysługuje odwołanie do
Kierownika Zamawiającego z powiadomieniem Rady Nadzorczej Zamawiającego. Odwołanie winno być
wniesione w ciągu 7 dni od daty ogłoszenia wyniku postępowania przetargowego.
W sprawach nieuregulowanych niniejszą specyfikacją mają zastosowanie przepisy Kodeksu Cywilnego
i Prawa Budowlanego.
Tarnów, dn. 30.01.2014 r.
8
