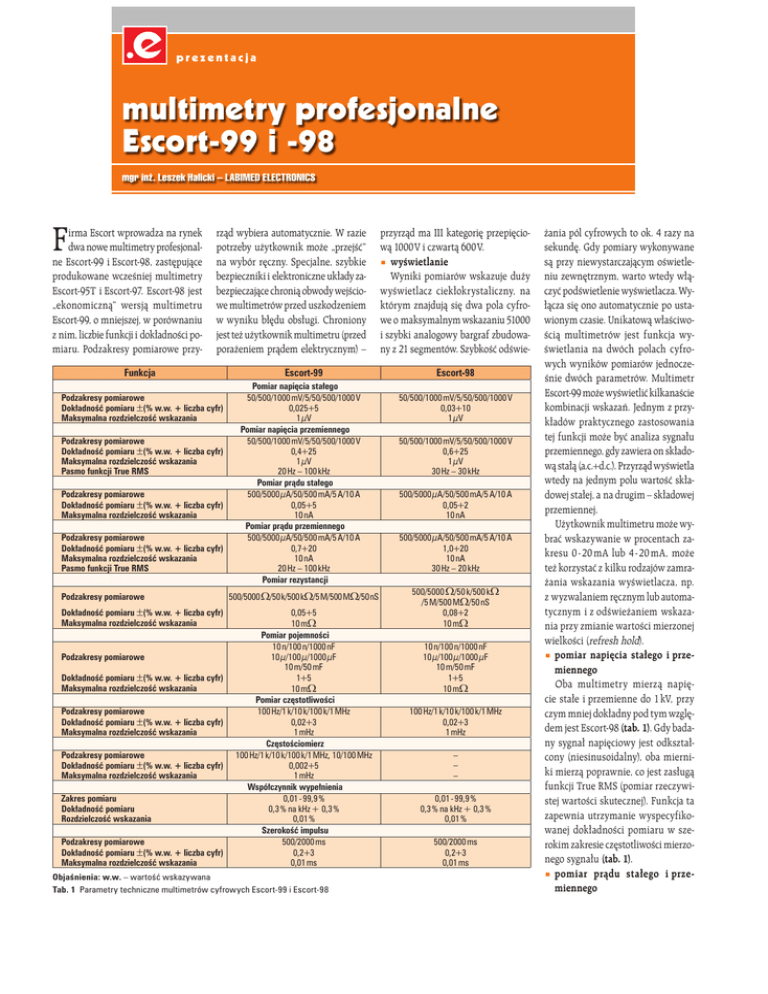

multimetry profesjonalne Escort‑99 i ‑98

prezentacja
multimetry profesjonalne
Escort‑99 i -98
mgr inż. Leszek Halicki – LABIMED ELECTRONICS
F
irma Escort wprowadza na rynek
dwa nowe multimetry profesjonal‑
ne Escort‑99 i Escort‑98, zastępujące
produkowane wcześniej multimetry
Escort‑95T i Escort‑97. Escort‑98 jest
„ekonomiczną” wersją multimetru
Escort‑99, o mniejszej, w porównaniu
z nim, liczbie funkcji i dokładności po‑
miaru. Podzakresy pomiarowe przy‑
rząd wybiera automatycznie. W razie
potrzeby użytkownik może „przejść”
na wybór ręczny. Specjalne, szybkie
bezpieczniki i elektroniczne układy za‑
bezpieczające chronią obwody wejścio‑
we multimetrów przed uszkodzeniem
w wyniku błędu obsługi. Chroniony
jest też użytkownik multimetru (przed
porażeniem prądem elektrycznym) –
Funkcja
Podzakresy pomiarowe
Dokładność pomiaru ±(% w.w. + liczba cyfr)
Maksymalna rozdzielczość wskazania
Podzakresy pomiarowe
Dokładność pomiaru ±(% w.w. + liczba cyfr)
Maksymalna rozdzielczość wskazania
Pasmo funkcji True RMS
Podzakresy pomiarowe
Dokładność pomiaru ±(% w.w. + liczba cyfr)
Maksymalna rozdzielczość wskazania
Podzakresy pomiarowe
Dokładność pomiaru ±(% w.w. + liczba cyfr)
Maksymalna rozdzielczość wskazania
Pasmo funkcji True RMS
Podzakresy pomiarowe
Dokładność pomiaru ±(% w.w. + liczba cyfr)
Maksymalna rozdzielczość wskazania
Podzakresy pomiarowe
Dokładność pomiaru ±(% w.w. + liczba cyfr)
Maksymalna rozdzielczość wskazania
Podzakresy pomiarowe
Dokładność pomiaru ±(% w.w. + liczba cyfr)
Maksymalna rozdzielczość wskazania
Podzakresy pomiarowe
Dokładność pomiaru ±(% w.w. + liczba cyfr)
Maksymalna rozdzielczość wskazania
Zakres pomiaru
Dokładność pomiaru
Rozdzielczość wskazania
Podzakresy pomiarowe
Dokładność pomiaru ±(% w.w. + liczba cyfr)
Maksymalna rozdzielczość wskazania
Escort‑99
Pomiar napięcia stałego
50/500/1000 mV/5/50/500/1000 V
0,025+5
1 μV
Pomiar napięcia przemiennego
50/500/1000 mV/5/50/500/1000 V
0,4+25
1 μV
20 Hz – 100 kHz
Pomiar prądu stałego
500/5000 μA/50/500 mA/5 A/10 A
0,05+5
10 nA
Pomiar prądu przemiennego
500/5000 μA/50/500 mA/5 A/10 A
0,7+20
10 nA
20 Hz – 100 kHz
Pomiar rezystancji
500/5000 Ω/50 k/500 kΩ/5 M/500 MΩ/50 nS
0,05+5
10 mΩ
Pomiar pojemności
10 n/100 n/1000 nF
10 μ/100 μ/1000 μF
10 m/50 mF
1+5
10 mΩ
Pomiar częstotliwości
100 Hz/1 k/10 k/100 k/1 MHz
0,02+3
1 mHz
Częstościomierz
100 Hz/1 k/10 k/100 k/1 MHz, 10/100 MHz
0,002+5
1 mHz
Współczynnik wypełnienia
0,01 - 99,9 %
0,3 % na kHz + 0,3 %
0,01 %
Szerokość impulsu
500/2000 ms
0,2+3
0,01 ms
Objaśnienia: w.w. – wartość wskazywana
Tab. 1 Parametry techniczne multimetrów cyfrowych Escort‑99 i Escort‑98
przyrząd ma III kategorię przepięcio‑
wą 1000 V i czwartą 600 V.
 wyświetlanie
Wyniki pomiarów wskazuje duży
wyświetlacz ciekłokrystaliczny, na
którym znajdują się dwa pola cyfro‑
we o maksymalnym wskazaniu 51000
i szybki analogowy bargraf zbudowa‑
ny z 21 segmentów. Szybkość odświe‑
Escort‑98
50/500/1000 mV/5/50/500/1000 V
0,03+10
1 μV
50/500/1000 mV/5/50/500/1000 V
0,6+25
1 μV
30 Hz – 30 kHz
500/5000 μA/50/500 mA/5 A/10 A
0,05+2
10 nA
500/5000 μA/50/500 mA/5 A/10 A
1,0+20
10 nA
30 Hz – 20 kHz
500/5000 Ω/50 k/500 kΩ
/5 M/500 MΩ/50 nS
0,08+2
10 mΩ
10 n/100 n/1000 nF
10 μ/100 μ/1000 μF
10 m/50 mF
1+5
10 mΩ
100 Hz/1 k/10 k/100 k/1 MHz
0,02+3
1 mHz
–
–
–
0,01 - 99,9 %
0,3 % na kHz + 0,3 %
0,01 %
500/2000 ms
0,2+3
0,01 ms
żania pól cyfrowych to ok. 4 razy na
sekundę. Gdy pomiary wykonywane
są przy niewystarczającym oświetle‑
niu zewnętrznym, warto wtedy włą‑
czyć podświetlenie wyświetlacza. Wy‑
łącza się ono automatycznie po usta‑
wionym czasie. Unikatową właściwo‑
ścią multimetrów jest funkcja wy‑
świetlania na dwóch polach cyfro‑
wych wyników pomiarów jednocze‑
śnie dwóch parametrów. Multimetr
Escort‑99 może wyświetlić kilkanaście
kombinacji wskazań. Jednym z przy‑
kładów praktycznego zastosowania
tej funkcji może być analiza sygnału
przemiennego, gdy zawiera on składo‑
wą stałą (a.c.+d.c.). Przyrząd wyświetla
wtedy na jednym polu wartość skła‑
dowej stałej, a na drugim – składowej
przemiennej.
Użytkownik multimetru może wy‑
brać wskazywanie w procentach za‑
kresu 0 ‑ 20 mA lub 4 ‑ 20 mA, może
też korzystać z kilku rodzajów zamra‑
żania wskazania wyświetlacza, np.
z wyzwalaniem ręcznym lub automa‑
tycznym i z odświeżaniem wskaza‑
nia przy zmianie wartości mierzonej
wielkości (refresh hold).
 pomiar napięcia stałego i przemiennego
Oba multimetry mierzą napię‑
cie stałe i przemienne do 1 kV, przy
czym mniej dokładny pod tym wzglę‑
dem jest Escort‑98 (tab. 1). Gdy bada‑
ny sygnał napięciowy jest odkształ‑
cony (niesinusoidalny), oba mierni‑
ki mierzą poprawnie, co jest zasługą
funkcji True RMS (pomiar rzeczywi‑
stej wartości skutecznej). Funkcja ta
zapewnia utrzymanie wyspecyfiko‑
wanej dokładności pomiaru w sze‑
rokim zakresie częstotliwości mierzo‑
nego sygnału (tab. 1).
 pomiar prądu stałego i przemiennego
Fot. 1 Multimetr cyfrowy Escort‑99
Choć oba multimetry mierzą prą‑
dy stałe i przemienne w typowym
dla tych przyrządów zakresie, czyli
do 10 A, to na uwagę zasługuje dol‑
ny podzakres 500 μA, który wyróż‑
nia się dużą rozdzielczością wskaza‑
nia, równą 10 nA.
Funkcja pomiaru rzeczywistej war‑
tości skutecznej (True RMS) działa
również przy pomiarze prądu prze‑
miennego, zapewniając dokładny wy‑
nik pomiaru w szerokim zakresie czę‑
stotliwości (tab. 1). Należy zaznaczyć,
że funkcja ta jest aktywna także wte‑
dy, gdy sygnał przemienny jest nało‑
żony na stały (tylko w Escort‑99).
nr 4/2006
Przy pomiarze prądów i napięć po‑
wstających w trakcie rozruchu urzą‑
dzeń elektrycznych pomocna jest tak‑
że funkcja „Peak Hold”, umożliwiają‑
ca wyświetlenie wartości szczytowej
pojedynczych impulsów o szerokości
większej od 1 ms, lub powtarzających
się o szerokości większej od 250 μs.
 pomiar częstotliwości
Multimetr Escort‑99 wyposażono
w dwie funkcje pomiarowe często‑
tliwości: częstościomierz (do 10 MHz)
i wskazywanie częstotliwości przy
pomiarze napięcia i prądu przemien‑
nego (do 1 MHz). Multimetr Escort‑89
ma tylko tę drugą funkcję. Dokład‑
ność pomiaru częstościomierzem jest
o rząd lepsza niż pomiaru „kombino‑
wanego” (tab. 1).
 inne funkcje pomiarowe
Multimetry mierzą rezystancję,
konduktancję (podzakres 50 nS), po‑
jemność, poziom sygnału (z wyborem
impedancji obciążenia), współczyn‑
nik wypełnienia, szerokość impulsu,
temperaturę termoparą typu K z kom‑
pensacją 0°C (przy czym użytkownik
multimetru Escort‑99 może ponadto
użyć termopary typu J). Oba przyrzą‑
dy wskazują temperaturę otoczenia,
sprawdzają diodę i ciągłość obwodu.
 generator
Multimetr Escort‑99 ma generator
sygnału prostokątnego. Użytkownik
może ustawić: częstotliwość (od 0,5
do 4800 Hz) i współczynnik wypeł‑
nienia tego sygnału.
 funkcje użytkowe
Do tych funkcji należy m.in. zali‑
czyć: wskazywanie wartości maksy‑
malnej, minimalnej, średniej i względ‑
nej oraz ostrzeganie przed wybraniem
niewłaściwego gniazda pomiarowe‑
go. Oba multimetry mogą współpra‑
cować z komputerem za pośrednic‑
twem dwukierunkowego interfejsu
RS‑232C z izolacją optyczną i akceptu‑
jącego rozkazy SCPI. Opcjonalny
pakiet CP-9899 zawiera oprogramowa‑
nie i przewód połączeniowy.
 konfigurowanie
Niektóre z parametrów pracy moż‑
na skonfigurować przy włączaniu zasi‑
lania. Można wtedy ustawić: czasy wy‑
łączenia podświetlenia (1 ‑ 99 s) i au‑
tomatycznego wyłączenia zasilania
(1 ‑ 99 min), wskazywanie w procen‑
tach 4 ‑ 20 mA lub 0 ‑ 20 mA, jednostki
wskazywania temperatury (°C lub °F)
i poziomu (dB lub dBm), sondę K lub
J, impedancję odniesienia przy pomia‑
rze poziomu (1 ‑ 9999 Ω), częstotliwość
sygnału dźwiękowego i dolną mierzo‑
ną częstotliwość. Można też skonfigu‑
rować interfejs RS‑232C.
 zasilanie
Oba multimetry są zasilane z 9‑wol‑
towego akumulatora NiMH lub z typo‑
wej baterii alkalicznej. Przy zastosowa‑
niu opcjonalnego zasilacza czas łado‑
Fot. 2 Multimetr cyfrowy Escort‑98
wania akumulatora nie przekracza 135
minut, przy czym procesem ładowa‑
nia nadzoruje układ mikroprocesoro‑
wy. Akumulator wystarcza na 24 go‑
dziny nieprzerwanej pracy (pomiar na‑
pięcia stałego).
 wyposażenie standardowe i opcjonalne
Wraz z przyrządem producent do‑
starcza: osłonę gumową, komplet
przewodów pomiarowych i akumulator (tylko
w Escort -99). Jako wyposażenie opcjonalne
można zamówić: sondę do testowa‑
nia elementów SMD TW‑01, pakiet
CP-9899, zasilacz sieciowy i sondę tem‑
peraturową z przejściówką.
