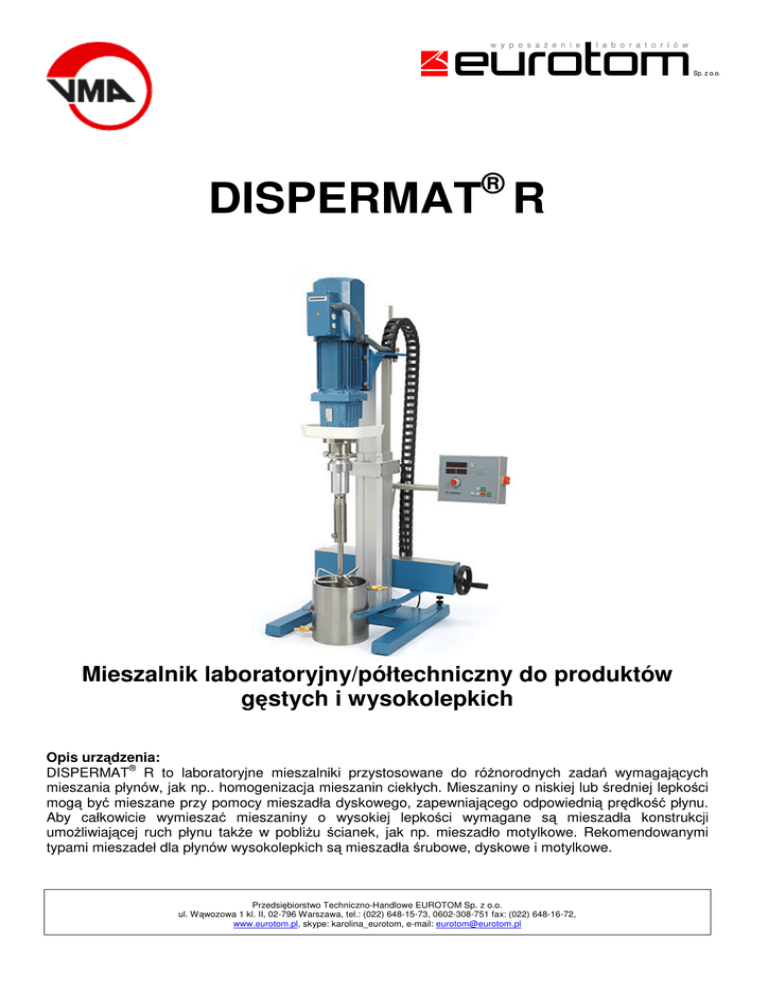

DISPERMAT R11/12/13 Ex

®
DISPERMAT R
Mieszalnik laboratoryjny/półtechniczny do produktów
gęstych i wysokolepkich
Opis urządzenia:
DISPERMAT® R to laboratoryjne mieszalniki przystosowane do różnorodnych zadań wymagających
mieszania płynów, jak np.. homogenizacja mieszanin ciekłych. Mieszaniny o niskiej lub średniej lepkości
mogą być mieszane przy pomocy mieszadła dyskowego, zapewniającego odpowiednią prędkość płynu.
Aby całkowicie wymieszać mieszaniny o wysokiej lepkości wymagane są mieszadła konstrukcji
umożliwiającej ruch płynu także w pobliżu ścianek, jak np. mieszadło motylkowe. Rekomendowanymi
typami mieszadeł dla płynów wysokolepkich są mieszadła śrubowe, dyskowe i motylkowe.
Przedsiębiorstwo Techniczno-Handlowe EUROTOM Sp. z o.o.
ul. Wąwozowa 1 kl. II, 02-796 Warszawa, tel.: (022) 648-15-73, 0602-308-751 fax: (022) 648-16-72,
www.eurotom.pl, skype: karolina_eurotom, e-mail: [email protected]
DISPERMAT® R to potężny mieszalnik przeznaczony do zastosowań laboratoryjnych i półtechnicznych.
Napęd o kompaktowych rozmiarach zawiera nie tylko trójfazowy silnik wentylowany powietrzem, ale
także precyzyjną elektronikę kontrolującą jego pracę. Wysokość napędu jest regulowana automatycznie
przy użyciu statywu typu H2L. Mieszalniki typu DISPERMAT® R posiadają urządzenia zabezpieczające w
standardzie. Centralny system zatrzaskowy sprawia ułatwia prawidłowe i bezpieczne umiejscowienie
zbiornika w mieszanym produktem. Zbiornik powinien być umieszczony pomiędzy łapami i jest
automatycznie centrowany w osi mieszadła w miarę zaciskania łap. Panel kontrolny posiada wyświetlacz
cyfrowy, który umożliwia przełączanie między wartościami prędkości, momentu obrotowego oraz czasu.
Czas dyspergowany może być wprowadzony przez operatora. Funkcje urządzeń zabezpieczających
również są pokazywane na wyświetlaczu.
DISPERMAT® R współpracuje z panelem kontrolnym typu CN.
Najważniejsze jego cechy to:
• cyfrowe oznaczanie prędkości i momentu obrotowego
• licznik czasu
• temperatura produktu
• wysokość H1, H2, Ha
Model DISPERMAT® R jest wyposażony w statyw H2L:
Wysokość min.
Wysokość max.
Długość
Szerokość
Średnica zbiornika
Max. wysokość pojemnika
Regulacja wysokości
Statyw H2L
820 mm
1290 mm
550 mm
490 mm
50 – 350 mm
450 mm
elektryczna
System elektrycznej regulacji wysokości ustawia mieszadło w 3 poziomach:
Ha – Wysokość mieszadła jest stale kontrolowana i wyświetlana na panelu kontrolnym. Punkty H1 i H2
są dostępne poprzez regulację elektryczną. Ustawienia wysokości mogą być zapamiętane w panelu
kontrolnym po naciśnięciu przycisku H1 lub H2.
H1 – Kiedy tarcza mieszadła jest umieszczona w pozycji H1 silnik podnośnika i mieszadła wyłączają się.
Mieszalnik jest gotowy do pracy tylko w momencie, gdy mieszadło znajduje się między poziomami H1 i
H2.
H2 – Poziom H2 powinien być dobrany w taki sposób, aby mieszadło nie miało kontaktu z dnem
zbiornika. Gdy mieszadło zostanie opuszczone poniżej poziomu H2 urządzenie automatycznie się
wyłącza.
Przedsiębiorstwo Techniczno-Handlowe EUROTOM Sp. z o.o.
ul. Wąwozowa 1 kl. II, 02-796 Warszawa, tel.: (022) 648-15-73, 0602-308-751 fax: (022) 648-16-72,
www.eurotom.pl, skype: karolina_eurotom, e-mail: [email protected]
Akcesoria:
Systemy modułowe dla DISPERMAT® R:
System zagarniający ASC
System próżniowy CDS
DISPERMAT® R13-EX - wersja przeciwwybuchowa
Mieszalnik w wersji odpornej na eksplozję DISPERMAT® R13-EX jest wyposażony w przekładnię
mechaniczną. Prędkość regulowana jest przy pomocy potencjometru w zakresie 0 - 500 rpm, według
skali umieszczonej na panelu kontrolnym. Wytrzymały statyw pokryty jest farbą odporną na kwasy, a
podstawa statywu jest wykonana z utwardzanej stali. Wysokość silnika regulowana jest poprzez napęd
łańcuchowy.
Model DISPERMAT® R13-EX jest wyposażony w statyw H2G oraz panel kontrolny M-EX:
Wysokość
Długość
Szerokość
Średnica zbiornika
Max. wysokość pojemnika
Regulacja wysokości
Statyw H2L
1200 mm
490 mm
710 mm
50 – 350 mm
360 mm
mechaniczna
Akcesoria:
Systemy modułowe dla DISPERMAT® R13-EX:
System próżniowy CDS
Przedsiębiorstwo Techniczno-Handlowe EUROTOM Sp. z o.o.
ul. Wąwozowa 1 kl. II, 02-796 Warszawa, tel.: (022) 648-15-73, 0602-308-751 fax: (022) 648-16-72,
www.eurotom.pl, skype: karolina_eurotom, e-mail: [email protected]
Specyfikacja ogólna:
Model
DISPERMAT R11
DISPERMAT R21
DISPERMAT R12
DISPERMAT R13-EX
Ilość produktu
l
0,5 – 10
0,5 – 40
0,5 – 65
0,5 – 8
DISPERMAT® R12 z mieszadłem motylkowym oraz
przyłączem dla systemów modułowych
®
DISPERMAT z mieszadłem dyskowym.
Prędkość
rpm
0 – 2000
0 – 2000
0 – 500
0 – 500
Moment obrotowy
Nm
10
20
40
6
Moc
kW
1,1
2,2
1,1
0,25
Statyw
H2L
H2L
H2L
H2G
Masa
kg
90
110
90
120
Innowacyjny system przyłączania pozwala zastosować
różnego rodzaju akcesoria
Panel kontrolny typu CN, z licznikiem czasu oraz
wyświetlaniem aktualnej prędkości, momentu
obrotowego oraz temperatury produktu.
Przedsiębiorstwo Techniczno-Handlowe EUROTOM Sp. z o.o.
ul. Wąwozowa 1 kl. II, 02-796 Warszawa, tel.: (022) 648-15-73, 0602-308-751 fax: (022) 648-16-72,
www.eurotom.pl, skype: karolina_eurotom, e-mail: [email protected]
®
DISPERMAT R13-EX ma możliwość regulacji prędkości
w zakresie 0 - 500 rpm.
Wartość prędkości można odczytać bezpośrednio z
podziałki umieszczonej na panelu kontrolnym.
