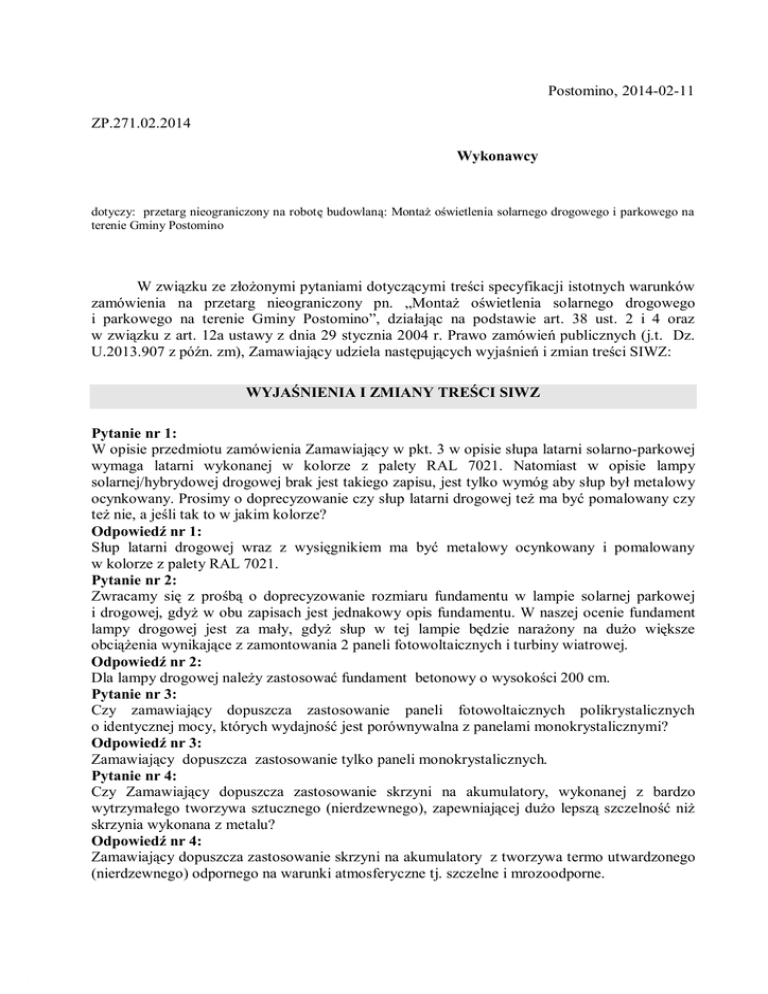

Postomino, 2014-02-11 ZP.271.02.2014

Postomino, 2014-02-11
ZP.271.02.2014
Wykonawcy
dotyczy: przetarg nieograniczony na robotę budowlaną: Montaż oświetlenia solarnego drogowego i parkowego na
terenie Gminy Postomino
W związku ze złożonymi pytaniami dotyczącymi treści specyfikacji istotnych warunków
zamówienia na przetarg nieograniczony pn. „Montaż oświetlenia solarnego drogowego
i parkowego na terenie Gminy Postomino”, działając na podstawie art. 38 ust. 2 i 4 oraz
w związku z art. 12a ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (j.t. Dz.
U.2013.907 z późn. zm), Zamawiający udziela następujących wyjaśnień i zmian treści SIWZ:
WYJAŚNIENIA I ZMIANY TREŚCI SIWZ
Pytanie nr 1:
W opisie przedmiotu zamówienia Zamawiający w pkt. 3 w opisie słupa latarni solarno-parkowej
wymaga latarni wykonanej w kolorze z palety RAL 7021. Natomiast w opisie lampy
solarnej/hybrydowej drogowej brak jest takiego zapisu, jest tylko wymóg aby słup był metalowy
ocynkowany. Prosimy o doprecyzowanie czy słup latarni drogowej też ma być pomalowany czy
też nie, a jeśli tak to w jakim kolorze?
Odpowiedź nr 1:
Słup latarni drogowej wraz z wysięgnikiem ma być metalowy ocynkowany i pomalowany
w kolorze z palety RAL 7021.
Pytanie nr 2:
Zwracamy się z prośbą o doprecyzowanie rozmiaru fundamentu w lampie solarnej parkowej
i drogowej, gdyż w obu zapisach jest jednakowy opis fundamentu. W naszej ocenie fundament
lampy drogowej jest za mały, gdyż słup w tej lampie będzie narażony na dużo większe
obciążenia wynikające z zamontowania 2 paneli fotowoltaicznych i turbiny wiatrowej.
Odpowiedź nr 2:
Dla lampy drogowej należy zastosować fundament betonowy o wysokości 200 cm.
Pytanie nr 3:
Czy zamawiający dopuszcza zastosowanie paneli fotowoltaicznych polikrystalicznych
o identycznej mocy, których wydajność jest porównywalna z panelami monokrystalicznymi?
Odpowiedź nr 3:
Zamawiający dopuszcza zastosowanie tylko paneli monokrystalicznych.
Pytanie nr 4:
Czy Zamawiający dopuszcza zastosowanie skrzyni na akumulatory, wykonanej z bardzo
wytrzymałego tworzywa sztucznego (nierdzewnego), zapewniającej dużo lepszą szczelność niż
skrzynia wykonana z metalu?
Odpowiedź nr 4:
Zamawiający dopuszcza zastosowanie skrzyni na akumulatory z tworzywa termo utwardzonego
(nierdzewnego) odpornego na warunki atmosferyczne tj. szczelne i mrozoodporne.
Odpowiedź nr 5:
Czy podana w wymaganiach moc dla turbiny wiatrowej - 600 W oznacza moc znamionową
turbiny wiatrowej? Czy Zamawiający dopuszcza zastosowanie turbiny wiatrowej o mocy
znamionowej niższej tzn. 300W-400W?
Odpowiedź nr 5:
W oświetlenia należy zastosować turbiny wiatrowe o mocy minimum 600W.
Pytanie nr 6:
Montaż akumulatorów w obu przypadkach (lampy ogrodowe i uliczne) – pod ziemią jeżeli
zastosujemy stal nierdzewną to i tak wejdzie korozja, po jakimś czasie, nie będzie spełniać
ochrony przeciw temperaturom (zwłaszcza zimą) dodatkowo łączenia mogą być nieszczelne.
Każdy producent sugeruje umieszczenie baterii pod ziemią w skrzynce PCV która jest w pełni
uszczelniona i w żaden sposób nie narażona na korozję, oraz lepiej chroni przed temperaturami.
Odpowiedź nr 6:
Zamawiający dopuszcza zastosowanie skrzyni na akumulatory z tworzywa termo utwardzonego
(nierdzewnego) odpornego na warunki atmosferyczne tj. szczelny i mrozoodporny.
Pytanie nr 7:
Dodatkowo w lampach drogowych i ogrodowych jest punkt: fundament (stopa fundamentowa)
betonowy prefabrykowany dł. 160 cm do zamocowania słupa typu F1 który posadowić na
głębokości 1,5 m od poziomu gruntu. W stopie fundamentowej należy zabudować baterie
akumulatorów w specjalnej obudowie dla zasilania oprawy oświetleniowej
Odpowiedź nr 7:
Słup parkowy posadowiony jest na prefabrykowanym fundamencie F1 o wysokości 160 cm
natomiast słup drogowy na fundamencie o wysokości 200 cm. Skrzynie na akumulatory mają
być wbudowane obok fundamentów słupów jako osobny element oświetlenia.
Pytanie nr 8:
Nie montuje się akumulatorów w stopie fundamentowej bo to strasznie osłabia konstrukcję całej
lampy, należy montować obok fundamentu lub na słupie.
Odpowiedź nr 8:
Skrzynie na akumulatory mają być wbudowane obok fundamentów słupów jako osobny element
oświetlenia.
Pytanie nr 9:
Baterie są sugerowane do umieszczenia w skrzynce baterii i zamontowane pod ziemią. W taki
oto sposób, można uniknąć wysokiej temperatury latem, albo zbyt zimnej temperatury zimą. Są
wodoodporne i przeciw kradzieżowe. Bardzo łatwe do wymiany w późniejszym okresie
eksploatacyjnym. Możliwy montaż skrzynki na baterie nad ziemią lub na słupie lampy (jeżeli nie
będzie możliwości jej zakopania – lub na życzenie klienta).
Odpowiedź nr 9:
Baterie akumulatorowe zabezpieczone w skrzyniach wbudowane są pod ziemią przy
fundamentach.
Pytanie nr 10:
Dwuramienne latarnie solarno-parkowe o rozstawie ramion ok. 1,23 m. Rozstaw ramion 1,23 ma
być między oprawami czy od osi słupa do oprawy ?
Odpowiedź nr 10:
Rozstaw ramion w dwuramiennych latarniach wynosi ca 1,23 m między oprawami.
Pytanie nr 11:
Słup wykonany z galwanizowanej stali o grubości 4 mm o wysokości 8m w kształcie stożkowym
u podstawy 180 mm a przy wierzchołku 80 mm oraz podstawy słupa o wymiarach
300mx300mmx20mm przystosowany do zamontowania. Producenci sugerują dla wysokości
słupa 8m zastosowanie 400x400 z rozstawem 330x330 lub wymiarów podobnych, czy inwestor
dopuszcza większą podstawę? Ma to charakter wytrzymałościowy słupa na naprężenia (słup nie
może się połamać pod oporem wiatru ponieważ masa paneli i turbiny jest duża).
Odpowiedź nr 11:
Dla słupa o wysokości 8 m dopuszcza się dla większego bezpieczeństwa
podstawę
o wymiarach 400x400 mm.
Pytanie nr 12:
W specyfikacji dotyczącej budowy lamp Zamawiający wymaga aby budowa lampy drogowej
miała kształt stożkowy, a akumulatory znajdowały się w zamkniętej skrzyni w fundamencie. Czy
dopuszczacie Państwo inne rozwiązania dotyczące budowy lampy drogowej? Proponowany
przez nas maszt ma budowę kratową, a akumulatory znajdują się w skrzyni, która jest częścią
budowy słupa (ok. 1,5 m od powierzchni ziemi). Czy w lampach ogrodowych dopuszczalne jest
również wykonanie takiego słupa., który posiada skrzynie na akumulatory w dolnej jego części?
Odpowiedź nr 12:
Skrzynie na akumulatory mają być wbudowane obok fundamentów słupów jako osobny element
oświetlenia. Zamawiający nie dopuszcza zastosowania słupów o konstrukcji kratowej. Baterie
muszą być wbudowane w skrzyniach pod ziemią obok fundamentów.
Pytanie nr 13:
Czy na etapie składania oferty należy dołączyć kosztorys szczegółowy, ew. uproszczony czy też
wystarczy tabela zawarta w formularzu ofertowym zał. nr 1 do SIWZ (podane koszty montażu i
obsługi geodezyjnej powykonawczej0, gdyż brak jest takiej informacji w wykazie dokumentów,
które należy dołączyć do oferty? Natomiast w dziale III rozdział I pkt 1 ppkt 6) jest napisane:
„6) Zamawiający przewiduje zmniejszenie wynagrodzenia o wartość robót niewykonanych,
a ujętych w oferowanej cenie na podstawie kosztorysu powykonawczego lub różnicowego
w oparciu o dokonane obmiary faktycznie wykonanych ilości robót oraz w oparciu o ceny
jednostkowe robót zawarte w kosztorysie ofertowym”
Odpowiedź nr 13:
Wykonawca nie jest zobowiązany do złożenia kosztorysu ofertowego na etapie składania ofert,
wystarczające będzie złożenie załącznika nr 1 – formularza ofertowego z tabelą. Jednakże
wykonawca, z którym będzie podpisana umowa o udzielenie zamówienia publicznego,
zobowiązany będzie do dostarczenia, przed podpisaniem umowy, kosztorysu stanowiącego
załącznik do umowy.
Biorąc powyższe pod uwagę, Zamawiający dokonuje zmian treści SIWZ
1) dział III rozdział I pkt 1 ppkt 6) otrzymuje brzmienie :
„6) Zamawiający przewiduje zmniejszenie wynagrodzenia o wartość robót niewykonanych,
a ujętych w oferowanej cenie na podstawie kosztorysu powykonawczego lub różnicowego
w oparciu o dokonane obmiary faktycznie wykonanych ilości robót oraz w oparciu o ceny
jednostkowe robót zawarte w kosztorysie, stanowiącym załącznik do SIWZ.”
2) Dział III rozdział II Projekt umowy § 14 ust. 2 otrzymuje brzmienie:
„2. Integralną część niniejszej umowy stanowią dokumenty:
a) oferta przetargowa Wykonawcy,
b) specyfikacja istotnych warunków zamówienia wraz z załącznikami,
c) kosztorys stanowiący załącznik do umowy”.
Pytanie nr 14:
W SIWZ mowa jest iż akumulatory powinny być umieszczone w obudowach metalowych ze
stali nierdzewnej. Czy zamawiający akceptuje obudowę metalową malowaną proszkowo
lub z trwałego tworzywa sztucznego ABS?
Odpowiedź nr 14:
Zamawiający dopuszcza zastosowanie skrzyni na akumulatory tylko ze stali nierdzewnej lub z
tworzywa termo utwardzonego
- sztucznego (nierdzewnego) odpornego na warunki
atmosferyczne tj. szczelne i mrozoodporne.
Pytanie nr 15:
Czy zamawiający akceptuje akumulatory typu AGM zamiast żelowych. Zaletą akumulatorów
AGM w stosunku do żelowych jest to, że zastosowane maty szklane umożliwiają pracę
akumulatora pod zwiększonym ciśnieniem, co zwiększa trwałość przy pracy cyklicznej.
Odpowiedź nr 15:
Zamawiający dopuszcza tylko akumulatory żelowe.
Pytanie nr 16:
Czy zamawiający akceptuje możliwość montażu regulatora ładowania bez funkcji 4 pór roku, a o
parametrach opisanych w załączniku?
W zał. opis proponowanego regulatora ładowania.
Odpowiedź nr 16:
Regulator (sterownik) musi posiadać funkcję programowania 4 pór roku.
Pytanie nr 17:
Czy zamawiający dopuszcza rozwiązania równoważne: zamiast skrzyni ze stali nierdzewnej zastosowanie skrzyni wykonanej z tworzywa sztucznego, która posiada równie dobre a nawet
wyższe parametry szczelności, dzięki idealnemu spasowaniu (elementy są odlewane – brak
spawów i nierówności). Takie rozwiązanie jest również tańsze, co pozwoli zmniejszyć koszt
lampy.
Odpowiedź nr 17:
Zamawiający dopuszcza zastosowanie skrzyni na akumulatory z tworzywa termo utwardzonego
- sztucznego (nierdzewnego) odpornego na warunki atmosferyczne tj. szczelne i mrozoodporne.
Pytanie nr 18:
Czy zamawiający dopuszcza rozwiązania równoważne: zastosowanie sterownika solarnego bez
wyświetlacza LCD. Lampy solarne są urządzeniami bezobsługowymi i w ramach eksploatacji
nie sprawdza się zazwyczaj szczegółowych parametrów prądu napięcia. Oferowane przez nas
sterowniki zamiast opcji 4 pór roku posiadają o wiele bardziej przydatną możliwość
programowania 4 okresów pracy w ciągu nocy, każdy z dowolnie skonfigurowaną mocą oprawy
(możliwość ściemniania lub wyłączania oprawy na określoną ilość godzin). Sterownik cechuje
się także funkcją redukcji mocy oprawy w przypadku rozładowania akumulatora (przy spadku
napięcia redukuje moc oprawy aby zapobiec głębokiemu rozładowaniu)
Odpowiedź nr 18:
Regulator (sterownik) musi posiadać funkcję programowania 4 pór roku.
Pytanie nr 19:
Czy zamawiający dopuszcza rozwiązania równoważne: zastosowanie dla lamp parkowych
fundament o wysokości 100cm zamiast 150cm. Dla tego typu lamp, wyliczenia konstrukcyjne
wykazują iż wystarczy fundament o długości 1 m i wadze do 200 kg. Fundament typu F1 stosuje
się dla dużych lamp hybrydowych.
Odpowiedź nr 19:
Do lamp parkowych należy zastosować wymienione w opisie przedmiotu zamówienia
prefabrykowane fundamenty F1 o wysokości 160 cm.
ZMIANY SIWZ
Z uwagi na wyjaśnienia udzielone powyżej, Zamawiający dokonuje zmian Specyfikacji
istotnych warunków zamówienia w opisie przedmiotu zamówienia w Rozdziale I pkt 3., który
otrzymuje brzmienie:
„3. Na przedmiot zamówienia składa się:
1) lampy solarne parkowe:
a) dwuramienne latarnie solarne-parkowe o rozstawie ramion ok. 1,23 m. Latarnię
należy wyposażyć w dwie oprawy z żarówkami LED o mocy 2x10W o czysto białej
barwie światła,
b) słup latarni wykonany ze stali ocynkowanej pokryty dodatkowo powłoką
antykorozyjną; Latarnia wykonana w kolorze z palety RAL 7021. Wysokość
całkowita latarni do górnej krawędzi modułu fotowoltaicznego wynosi 4 – 5m.
W górnej części słupa zamocować moduł fotowoltaiczny. Stelaż, do którego
przymocowany będzie moduł, musi posiadać możliwość obrotu wokół osi słupa w
celu odpowiedniego ustawienia modułu fotowoltaicznego,
c) fundament (stopa fundamentowa) betonowy prefabrykowany dł. 160cm do
zamocowania słupa typu F1 który posadowić na głębokości 1,5 m od poziomu
gruntu. Obok fundamentów słupów należy zabudować baterie akumulatorów
w specjalnej obudowie dla zasilania oprawy oświetleniowej,
d) bateria fotowoltaiczna monokrystaliczna o mocy 180W,
e) 2 szt. akumulatorów żelowych szczelnych o pojemności 80Ah każdy,
przystosowanych do montażu podziemnego,
f) cyfrowy programowalny sterownik systemu solarnego IP 65 z możliwością
programowania 4 pór roku oraz czasów włączania i wyłączania lampy w ciągu doby;
g) sterownik powinien wyświetlać następujące parametry:
− pojemność baterii akumulatorów w Ah,
− procent naładowania baterii akumulatorów w [%],
− napięcie baterii słonecznej w Voltach [V],
− prąd ładowania baterii akumulatorów w amperach [A],
− napięcie baterii akumulatorów w Voltach [V],
h) autonomia latarni powinna wynosić 3-4 dni co oznacza, że będzie ona świecić przez
taki okres w przypadku braku odpowiedniego nasłonecznienia;
i) czas świecenia lampy – 12 godzin/dobę;
2. lampy solarne drogowe:
a) słup wykonany z galwanizowanej stali o grubości 4 mm o wysokości 8m w kształcie
stożkowym u podstawy 180 mm a przy wierzchołku 80 mm oraz podstawy słupa o
wymiarach 300 mm x 300 mm x 20 mm przystosowany do zamontowania:
− wysięgnika stalowego oprawy solarnej,
− zestawu baterii fotowoltaicznych,
− turbiny wiatrowej,
− sterownika hermetycznego,
b) fundament (stopa fundamentowa) betonowy prefabrykowany dł. 200 cm do
zamocowania słupa typu F1 który posadowić na głębokości 1,5 m od poziomu
gruntu. Obok fundamentów słupów należy zabudować baterie akumulatorów
w specjalnej obudowie dla zasilania oprawy oświetleniowej,
c) wysięgnik metalowy ocynkowany do oprawy solarnej,
d) oprawa solarna drogowa z żarówkami LED 2x28W lub 1x 56W, IP 65,
e) 2 baterie fotowoltaiczne monokrystaliczne o mocy 2x180W,
f) turbina wiatrowa o mocy minimum 600W z zintegrowanym sterownikiem,
g) obudowa metalowa ze stali nierdzewnej na komplet akumulatorów,
h) 2 szt. akumulatorów żelowych szczelnych typ SLA o pojemności 200Ah każdy,
przystosowanych do montażu podziemnego,
i) cyfrowy programowalny hermetyczny sterownik systemu solarnego IP 65
z możliwością programowania 4 pór roku oraz czasów włączania i wyłączania lampy
w ciągu doby,
j) sterownik powinien wyświetlać następujące parametry:
− pojemność baterii akumulatorów w Ah,
− procent naładowania baterii akumulatorów w [%],
− napięcie baterii słonecznej w Voltach [V],
− prąd ładowania baterii akumulatorów w amperach [A],
− napięcie baterii akumulatorów w Voltach [V],
k) układ sterowania musi mieć możliwość zaprogramowania pracy jednego lub obu
żarówek LED 28W lub 56W w okresie nocnym,
l) autonomia lampy drogowej solarnej o mocy 2x28W lub 1x56W – 5 dni,
m) czas świecenia lampy – 12 godzin/dobę.
Powyższe zmiany zostają również uwzględnione w § 1 projektu umowy – Przedmiot
umowy.
Zmianie ulega termin złożenia i otwarcia ofert. Ofertę należy złożyć w Urzędzie Gminy
Postomino do dnia 19 lutego 2014 r. do godz. 1000 pok. nr 19 - sekretariat. Zamawiający
otworzy koperty z ofertami w dniu 19 lutego 2014 r. o godz. 1015 w sali konferencyjnej
Urzędu Gminy Postomino.
W załączeniu: ogłoszenie o zmianie ogłoszenia,
z up. Wójta
Sekretarz
Marzanna Kołodziej
Otrzymują:
1.
Biuletyn Informacji Publicznej UG Postomino,
2.
a/a
