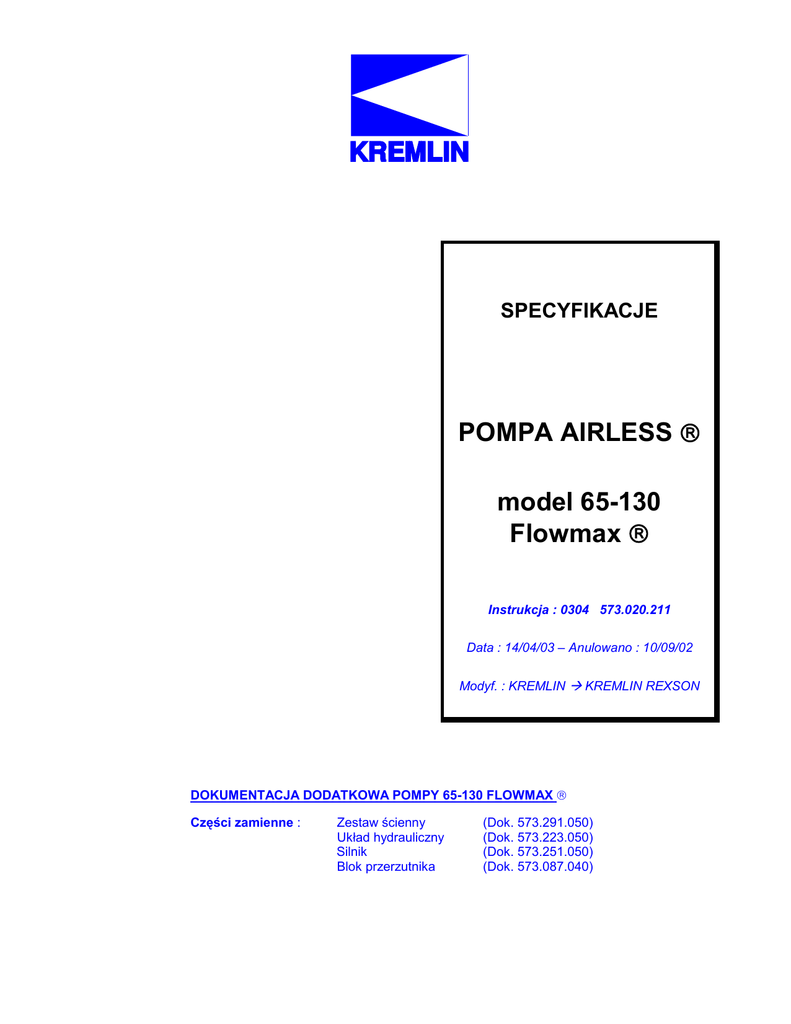

POMPE 65-130 F

SPECYFIKACJE
POMPA AIRLESS 
model 65-130
Flowmax 
Instrukcja : 0304 573.020.211
Data : 14/04/03 – Anulowano : 10/09/02
Modyf. : KREMLIN  KREMLIN REXSON
DOKUMENTACJA DODATKOWA POMPY 65-130 FLOWMAX 
Części zamienne :
Zestaw ścienny
Układ hydrauliczny
Silnik
Blok przerzutnika
(Dok. 573.291.050)
(Dok. 573.223.050)
(Dok. 573.251.050)
(Dok. 573.087.040)
KREMLIN REXSON - Site de Stains : 150, avenue de Stalingrad
93 245 - STAINS CEDEX - FRANCE
Téléphone : 33 (0)1 49 40 25 25
Fax : 33 (0)1 48 26 07 16
SPECYFIKACJE
POMPA AIRLESS  , model 65-130 Flowmax 
1. PARAMETRY TECHNICZNE


PompA pneumatyczna z uszczelnieniem mieszkowym .
Prosta w obsłudze i łatwa w konserwacji. Bez konieczności smarowania.
Zalecana do :



Zasilania jednego lub kilku pistoletów typu AIRLESS  lub AIRMIX  200
Rozpylania materiałów półpłynnych (produkty antykorozyjne, kleje)
Circulating
Typ silnika….......................................8000-4 F
Typ korpusu pompy ........................
130 F
Przełożenie ciśnieniowe teoretyczne..... 65/1
Przełożenie ciśnieniowe rzeczywiste..... 65/1
Skok silnika.
100 mm
Przekrój silnika.
804 cm2
Przekrój hydrauliczny.
12 cm2
Obj. Materiału tłoczonego w cyklu.
240 cm3
Materiały pozostające w bezpośrednim
kontakcie z produktem :
Stal nierdzewna utwardzana, stal nierdzewna,
weglik.
Liczba cylki na 1 litr materiału.
Dławnice uszczelniające :
Mieszek : polietylen
Górna dławnica : uszczelka GT (polietylen)
Dławnica ruchoma : uszczelka GT (polietylen
Ciężar :
4
Wydatek (przy 20 cyklach).
4,8 l
Maks. ciśnienie powietrza na wejściu
6 bar
Maks. ciśnienie produktu
390 bar
Poziom hałasu.
78 dBa
Maks. temperatura użytkowania
50°C
Pompa ścienna z przewodem ...................................... 120 kg
Pompa przenośna ....................................……………… 150 kg
 Przyłącza
Powietrze
a
wMateriał
KREMLIN
Pompa bez wyposażenia
Pompa z wyposażeniem
Wlot
Zewnętrzne 3/4 BSP (zawór
Zewnętrzne 3/4 BSP (zawór)
Wlot
Zewnętrzne 1" BSP
Złączka MM 1" - 38x150
+ Przewód ssący (złączka F 38x150)
Wylot
Zewnętrzne 3/4 NPS
Wewnętrzne 3/4 JIC (wylot z filtra)
Strona 1
Instrukcja : 573.020.211
 Przewody przyłączeniowe
Przewód doprowadzający powietrze do pompy ( min. przy długości 5 m) :
 20 mm
Przewód materiałowy AIRLESS  (między wylotem materiału z pompy a pistoletem) :
 9,52 mm int.
 ROZMIARY
Rep.
Mm
Rep.
mm
Rep.
mm
Rep.
mm
Rep.
mm
Rep.
mm
A
1480
B
1165
C
725
D
390
E
1160
F
575
G
Ø 380
H
530
I
470
J
180
K
485
L
288
M
107,5
N
251
O
321
P
150
Q
70
R
35
S
17
T
15
U
7x15
V
 11
W
 22
X
 11
Y
18
Stojak ścienny do montazu pompy
KREMLIN
Strona 2
Instrukcja : 573.020.211
Widok z góry
Widok z przodu
KREMLIN
Strona 3
Instrukcja : 573.020.211
2. KONSERWACJA
UWAGA :
Przed każdą czynnością wykonywaną na pompie odciąć dopływ
sprężonego powietrza i opróżnić przewody z ciśnienia naciskając na
spust pistoletu .
 Wymiana części hydraulicznej lub silnika (POR DOK. 573.291.050)
Zdemontować cały osprzęt pompy (przewody, filtr).
Zdjąć pompę z wózka a następnie ze stojaka wyciągając nakrętki przytrzymujące strzemiona.
Połozyć pompę na stole warsztatowym (pompa jest wyposażona w ucho do podnoszenia).
W celu wymiany części hydraulicznej (2) lub silnika (1), należy zdemontować pompę (patrz poniżej) :
- Zdemontować część hydrauliczną (patrz dok. 573.223.050)
Zdjąć rurę łączącą (41), zawór ssący (30), cylinder (21).
Wyjąć 3 nakrętki (11) przytrzymujące 3 kotwy (7) i wysunąć kołnierz górny (1). Przytrzymać drążek
sterujący silnika i odkręcić tłok (22).
- Zdemontować sprzęgło
- Wyjąć silnik
Demontaż / powtórny montaż części hydraulicznej
Odkręcić nakrętkę złączki (38) oraz śruby (43 i 45) aby zdjąć rurę łączącą (41).
 Zawór ssący (PATRZ DOK. 573.223.050)
Odkręcić zawór ssący (30). (Jeśli cylinder (21) jest połączony z zaworem ssącym
Odrkęcić całość, następnie przytrzymać cylinder (21) (za pomocą szpilki włożonej do specjalnego
otworu na cylindrze) .
Kulka (32) jest utrzymywana w obsadzie zaworu (31) za pomocą okrągłego pierścienia sprężynującego
(33).
Oczyścić części.
Zamontować zawór ssący (30) oraz uszczelkę (24) wymieniając części w razie konieczności.
 CYLINDER
Cylinder (21) posiada na końcach dwa otwory ułatwiające demontaż.
W zależności od kolejności odkręcania części włożyć szpilkę w jeden z otworów aby odkręcić drugą
część.
Przy powtórnym montażu nie zapomnieć o 2 uszczelkach (24).
Nasmarować wnętrze cylindra aby nie uszkodzić ruchomej dławnicy.
 Zawór tłoczny i ruchoma dławnica
Odkręcić cylinder (21) i pociągnąć go w dół
Odkręcić zawór tłoczny (29) przytrzymując tłok (22).
Wyjąć kulkę (25), pierścień (34) i ruchomą dławnicę
(uszczelka GT 23).
Oczyścić części i zamontować je wymieniając uszczelki
w razie potrzeby. W czasie montażu zachować
właściwy kierunek ustawienia uszczelki GT.
29
34
23
21
 Uszczelka górna
KREMLIN
Strona 4
Instrukcja : 573.020.211
Odkręcić 4 śruby (26).
Wyjąć uszczelkę (27) ciągnąć za kołnierz
tłoczny (20) do dołu.
Wymienić uszczelkę (27) i pierścienie
uszczelniające okrągłe (8 i 24).
Powtórny montaż
Umieścić uszczelkę GT (27) na stożku
(50).(Narzędzie w kształcie stożka
dostarczane wraz z hydrauliką). W czasie
montażu
przestrzegać
kierunku
ustawienia uszczelki GT.
W prowadzić tłok (22) do kołnierza (20) w
kierunku od dołu do góry .
Umieścić stożek wraz z uszczelką na górze tłoka.
Wsunąć uszczelkę na tłok (stożek zapobiega uszkodzeniu uszczelki w czasie montażu tłoka ).
Wyjąć stożek. Umieścić uszczelkę w kołnierzu tłocznym (20).
Przytrzymać tłok, aby nie ześlizgnął się w dół.
Założyć górny pierścień (35) i dokręcić całość za pomocą śrub (26).
Demontaż/ powtórny montaż sprzęgła (mieszkowego)
Ta operacja może zostać przeprowadzona po demontażu części hydraulicznej.
 MIESZEK (PATRZ DOK. 573.223.050)
Odkręcić nakrętki (11) przytrzymujące kotwy sprzęgłą.
Wyjąć kołnierz ssący (1) oraz cylinder (2) pociągając do dołu.
Ooddzielić tłok (22) od trzonu silnika.
Odkręcić osłonę (6) aby poluzować dolną część mieszka.
Zdjąć łozysko ssące (3) z silnika odkręcając śruby (9).
Przesunąć i wyjąć zespół sprzęgła mieszkowego.
Zdjąć kołnierz mieszka (4) odkręcając śruby (10) aby poluzować górną część mieszka.
Wymienić mieszek (5).
Włozyć mieszek wciskając go do oporu w osłonę (6).
Wsunąć mieszek do łożyska (3).
Zamontować kołnierz (4) na łożysku (3) i dokręcić całość za pomocą śrub (10).
Przesunąć całość wokół trzonu silnika .
Dokręcić osłonę (6) na trzonie silnika.
 Ustawić łożysko ssące (3) w stosunku do dna silnika w dolnej części obracając trzonem
silnika i sprzęgłem mieszkowym. Nie dopuścić do skręcenia mieszka.
Zamocować łożysko ssące (3) do dolnej pokrywy silnika za pomocą śrub (9).
Zamontować ponownie tłok układu hydraulicznego (22) na trzonie silnika.
Wymienić uszczelki (8) następnie założyć cylinder (2) i kołnierz ssący (1).
Zamontować całość na kotwach (7) i dokręcić nakrętki (11).
KREMLIN
Strona 5
Instrukcja : 573.020.211
SILNIK
 Przerzutnik silnika (PATRZ DOK. 573.251.050)
Zdjąć osłonę (6) odkręcając nakrętkę (4).
Rozmontować sprężynę (27) dźwigni bloku przerzutnika (9).
Odkręcić blok przerzutnika za pomocą śrub (28).
Zamontować nowy przerzutnik wykonując wszystkie czynności w
odwrotnej kolejności.
 UWAGA :
"LIBRE"
31.85 mm ±0.5
Rzędna montażowa sprężyny przerzutnika
Dokręcanie za pomocą 2 rozstawionych elementów mocujących.
Przed każdym powtórnym montażem :
-
KREMLIN
Oczyścić części rozpuszczalnikiem spirytusowym lub innym odpowiednio dobranym
rozpuszczalnikiem czyszczącym.
Zamontować w razie potrzeby nowe uszczelki po nasmarowaniu ich smarem PTFE.
Nasmarować tłok i wnętrze cylindra aby nie uszkodzić uszczelek
W razie potrzeby zamontować nowe części.
Strona 6
Instrukcja : 573.020.211
Instrukcje montażu
KREMLIN
Numer
Instrukcja
Opis
A1
Smar PTFE
Tubka smaru "TECHNILUB" (10
ml)
560.440.101
A2
Smar grafitowy
Tubka smaru grafitowego
(100 g)
560.420.005
C1
Klej beztlenowy w szczelnej tubce Tubka kleju "SUPER SEAL"
z PTFE
(3 ml)
Strona 7
Symbol
554.180.017
Instrukcja : 573.020.211
