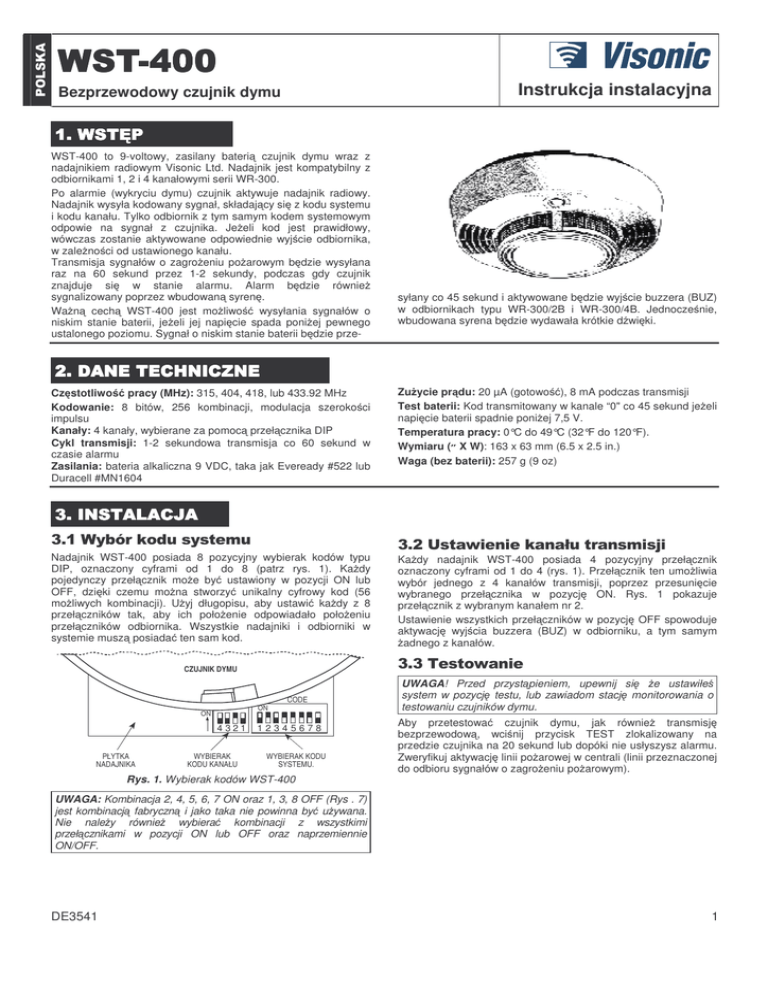

Instrukcja instalacyjna

Instrukcja instalacyjna
Bezprzewodowy czujnik dymu
WST-400 to 9-voltowy, zasilany bateri czujnik dymu wraz z
nadajnikiem radiowym Visonic Ltd. Nadajnik jest kompatybilny z
odbiornikami 1, 2 i 4 kanałowymi serii WR-300.
Po alarmie (wykryciu dymu) czujnik aktywuje nadajnik radiowy.
Nadajnik wysyła kodowany sygnał, składaj cy si z kodu systemu
i kodu kanału. Tylko odbiornik z tym samym kodem systemowym
odpowie na sygnał z czujnika. Je eli kod jest prawidłowy,
wówczas zostanie aktywowane odpowiednie wyj cie odbiornika,
w zale no ci od ustawionego kanału.
Transmisja sygnałów o zagro eniu po arowym b dzie wysyłana
raz na 60 sekund przez 1-2 sekundy, podczas gdy czujnik
znajduje si
w stanie alarmu. Alarm b dzie równie
sygnalizowany poprzez wbudowan syren .
Wa n cech WST-400 jest mo liwo
wysyłania sygnałów o
niskim stanie baterii, je eli jej napi cie spada poni ej pewnego
ustalonego poziomu. Sygnał o niskim stanie baterii b dzie prze-
Cz stotliwo pracy (MHz): 315, 404, 418, lub 433.92 MHz
Kodowanie: 8 bitów, 256 kombinacji, modulacja szeroko ci
impulsu
Kanały: 4 kanały, wybierane za pomoc przeł cznika DIP
Cykl transmisji: 1-2 sekundowa transmisja co 60 sekund w
czasie alarmu
Zasilania: bateria alkaliczna 9 VDC, taka jak Eveready #522 lub
Duracell #MN1604
! " "#$% !
Nadajnik WST-400 posiada 8 pozycyjny wybierak kodów typu
DIP, oznaczony cyframi od 1 do 8 (patrz rys. 1). Ka dy
pojedynczy przeł cznik mo e by ustawiony w pozycji ON lub
OFF, dzi ki czemu mo na stworzy unikalny cyfrowy kod (56
mo liwych kombinacji). U yj długopisu, aby ustawi ka dy z 8
przeł czników tak, aby ich poło enie odpowiadało poło eniu
przeł czników odbiornika. Wszystkie nadajniki i odbiorniki w
systemie musz posiada ten sam kod.
ON
4 321
PŁYTKA
NADAJNIKA
WYBIERAK
KODU KANAŁU
Zu ycie pr du: 20 µA (gotowo ), 8 mA podczas transmisji
Test baterii: Kod transmitowany w kanale “0" co 45 sekund je eli
napi cie baterii spadnie poni ej 7,5 V.
Temperatura pracy: 0°C do 49°C (32°F do 120°F).
Wymiaru ( X W): 163 x 63 mm (6.5 x 2.5 in.)
Waga (bez baterii): 257 g (9 oz)
&"#'( )$*)$ '*'+! # '*"% )",)
Ka dy nadajnik WST-400 posiada 4 pozycyjny przeł cznik
oznaczony cyframi od 1 do 4 (rys. 1). Przeł cznik ten umo liwia
wybór jednego z 4 kanałów transmisji, poprzez przesuni cie
wybranego przeł cznika w pozycj ON. Rys. 1 pokazuje
przeł cznik z wybranym kanałem nr 2.
Ustawienie wszystkich przeł czników w pozycj OFF spowoduje
aktywacj wyj cia buzzera (BUZ) w odbiorniku, a tym samym
adnego z kanałów.
$"# ( '*)$
CZUJNIK DYMU
ON
syłany co 45 sekund i aktywowane b dzie wyj cie buzzera (BUZ)
w odbiornikach typu WR-300/2B i WR-300/4B. Jednocze nie,
wbudowana syrena b dzie wydawała krótkie d wi ki.
CODE
12345678
WYBIERAK KODU
SYSTEMU.
Rys. 1. Wybierak kodów WST-400
UWAGA! Przed przyst pieniem, upewnij si
e ustawiłe
system w pozycj testu, lub zawiadom stacj monitorowania o
testowaniu czujników dymu.
Aby przetestowa
czujnik dymu, jak równie
transmisj
bezprzewodow , wci nij przycisk TEST zlokalizowany na
przedzie czujnika na 20 sekund lub dopóki nie usłyszysz alarmu.
Zweryfikuj aktywacj linii po arowej w centrali (linii przeznaczonej
do odbioru sygnałów o zagro eniu po arowym).
UWAGA: Kombinacja 2, 4, 5, 6, 7 ON oraz 1, 3, 8 OFF (Rys . 7)
jest kombinacj fabryczn i jako taka nie powinna by u ywana.
Nie nale y równie
wybiera
kombinacji z wszystkimi
przeł cznikami w pozycji ON lub OFF oraz naprzemiennie
ON/OFF.
DE3541
1
- ./
0 '*)12$*)' 3
! #!
Systemy bezprzewodowe produkcji Visonic Ltd. s systemami
najwy szej jako ci, testowanymi wg najwy szych wiatowych
standardów. Niemniej jednak, z uwagi na ograniczenia w sile
sygnału i ograniczony zasi g, nale y pami ta o pewnych
ograniczeniach:
A. Odbiornik mo e zosta zablokowany przez sygnał radiowy
emitowany na tej samej lub podobnej cz stotliwo ci, niezale nie
4
od wybranego kodu.
B. Odbiornik mo e odebra tylko jeden sygnał w tym samym
czasie.
C. Urz dzenia bezprzewodowe powinny by testowane regularnie,
w celu zbadania, czy nie wyst puj ródła zakłóce oraz aby
zapobiec ewentualnym awariom.
.
Visonic Ltd. i/lub jej spółki zale ne i stowarzyszone ("Producent") gwarantuje, e jego
produkty, o których w dalszej cz ci mowa jest jako o " Produkcie" lub "Produktach” s
zgodne z jego własnymi rysunkami technicznymi i warunkami technicznymi i s wolne od
wszelkich defektów co do materiałów lub wykonawstwa w przypadku ich normalnego
u ytkowania i obsługi w okresie 12 miesi cy od daty wysyłki przez Producenta. Obowi zki
Producenta w okresie gwarancji b d si ograniczały do, według jego uznania, naprawy
lub wymiany produktu lub jakiejkolwiek jego cz ci. Producent nie b dzie ponosił opłat
zwi zanych z demonta em lub reinstalacj . Aby móc skorzysta z gwarancji produkt musi
zosta zwrócony Producentowi z zapłaconym z góry frachtem i ubezpieczeniem.
Niniejsza gwarancja nie ma zastosowania w nast puj cych przypadkach:
niewła ciwa instalacja, niewła ciwe u ytkowanie, nie przestrzeganie instrukcji w zakresie
instalacji i działania, zmiany, nadu ycie, wypadek lub ingerencja oraz naprawa przez
jak kolwiek stron inn ni Producent.
Niniejsza gwarancja stanowi wył czn gwarancj w miejsce wszystkich pozostałych
gwarancji, zobowi za lub odpowiedzialno ci, niezale nie czy podanych na pi mie czy
ustnie, wyra nych czy dorozumianych, ł cznie z wszelkimi gwarancjami pokupno ci lub
przydatno ci dla szczególnego celu lub w inny sposób. W adnym przypadku Producent
nie b dzie odpowiadał przed jak kolwiek stron za jakiekolwiek szkody wynikowe lub
uboczne z powodu naruszenia niniejszej gwarancji lub jakichkolwiek innych gwarancji, jak
podano powy ej.
Niniejsza gwarancja nie zostanie zmieniona, zmodyfikowana lub rozszerzona, a
Producent nie upowa nia adnej osoby do działania w jego imieniu w zakresie
modyfikacji, zmiany lub rozszerzenia niniejszej gwarancji. Niniejsza gwarancja b dzie
miała zastosowanie jedynie do Produktu. Wszelkie produkty, akcesoria lub elementy
składowe innych produktów zastosowane w poł czeniu z Produktem, ł cznie z bateriami,
b d obj te wył cznie ich własn gwarancj , je eli taka b dzie istniała. Producent nie
b dzie odpowiadał za jakiekolwiek szkody lub straty, po rednie czy bezpo rednie,
uboczne, wynikowe lub inne, spowodowane nieodpowiednim funkcjonowaniem Produktu
z powodu produktów, akcesoriów, elementów składowych innych produktów, ł cznie z
bateriami, zastosowanymi ł cznie z Produktami.
Producent nie wydaje o wiadczenia, e jego Produkt nie b dzie mógł zosta zaatakowany
i/lub nie da si go obej , ani e Produkt zapobiegnie mieci, urazowi ciała ii/lub
obra eniom ciała i/lub szkodzie maj tkowej wskutek włamania, rozboju, po aru lub innej
szkodzie lub e Produkt we wszystkich tych przypadkach dostarczy odpowiednie
ostrze enie lub zapewni ochron , U ytkownik rozumie, e odpowiednio zainstalowany i
utrzymany alarm mo e jedynie zmniejszy ryzyko takich wypadków jak włamanie, rozbój i
po ar, bez dostarczenia ostrze enia, ale e nie stanowi on ubezpieczenia lub gwarancji,
e takowe nie wyst pi , ani e w ich wyniku nie wyst pi przypadek mierci, urazu ciała
i/lub szkody maj tkowej.
Producent nie b dzie ponosi odpowiedzialno ci za jakikolwiek przypadek mierci,
urazu ciała i/lub szkody maj tkowej lub jakiejkolwiek innej szkody, po redniej,
bezpo redniej, wynikowej, ubocznej lub innej, w oparciu o roszczenie, e zawiodło
funkcjonowanie Produktu. Jednak e, je eli Producent b dzie odpowiada , po rednio
lub bezpo rednio z tytułu jakiejkolwiek szkody lub straty wynikaj cej z tej ograniczonej
gwarancji lub w inny sposób, niezale nie od przyczyny lub pochodzenia, maksymalna
odpowiedzialno
Producenta w adnym przypadku nie przekroczy ceny zakupu
Produktu, która zostanie ustalona jako kara umowna, a nie jako kara, i b dzie pełnym i
jedynym zado uczynieniem ze strony Producenta.
Ostrze enie: U ytkownik powinien stosowa si do instrukcji w zakresie operacji i
działania i mi dzy innymi powinien on testowa Produkt i cały system co najmniej raz na
tydzie . Z ró nych powodów, ł cznie z, ale bez ograniczania si do, zmian w warunkach
rodowiska naturalnego, zakłóce elektrycznych lub elektronicznych i ingerencji, Produkt
mo e nie funkcjonowa zgodnie z oczekiwaniami. U ytkownikowi radzimy przedsi wzi
wszelkie niezb dne rodki ostro no ci dla jego bezpiecze stwa i ochrony jego własno ci.
