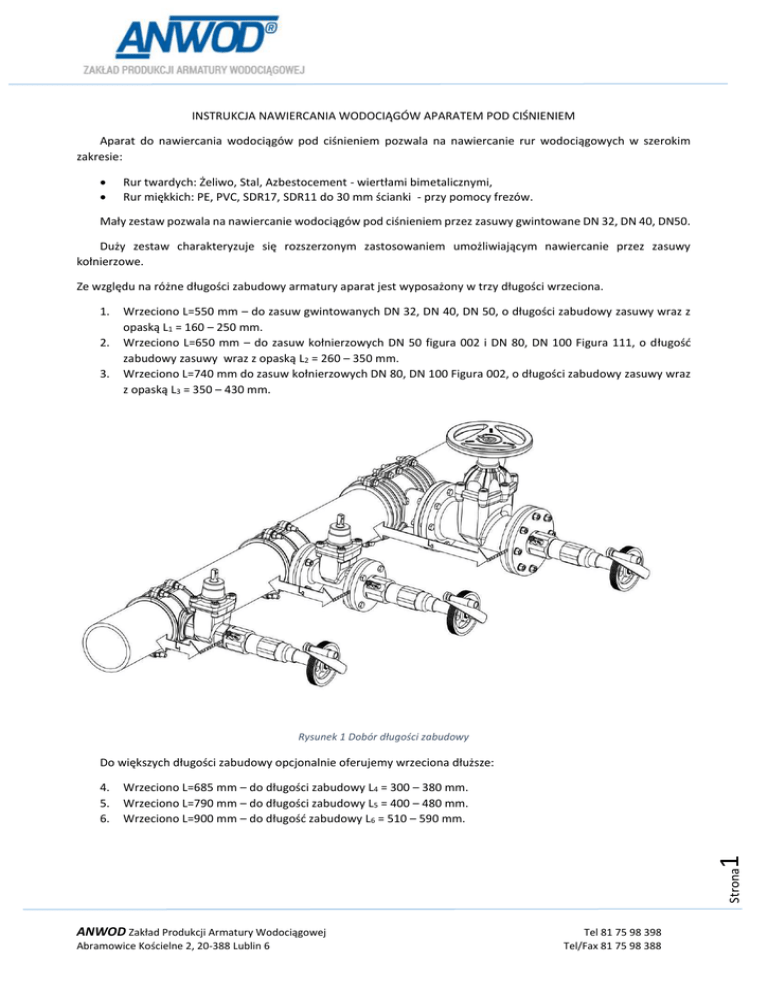

INSTRUKCJA NAWIERCANIA WODOCIĄGÓW APARATEM POD CIŚNIENIEM
Aparat do nawiercania wodociągów pod ciśnieniem pozwala na nawiercanie rur wodociągowych w szerokim
zakresie:


Rur twardych: Żeliwo, Stal, Azbestocement - wiertłami bimetalicznymi,
Rur miękkich: PE, PVC, SDR17, SDR11 do 30 mm ścianki - przy pomocy frezów.
Mały zestaw pozwala na nawiercanie wodociągów pod ciśnieniem przez zasuwy gwintowane DN 32, DN 40, DN50.
Duży zestaw charakteryzuje się rozszerzonym zastosowaniem umożliwiającym nawiercanie przez zasuwy
kołnierzowe.
Ze względu na różne długości zabudowy armatury aparat jest wyposażony w trzy długości wrzeciona.
1.
2.
3.
Wrzeciono L=550 mm – do zasuw gwintowanych DN 32, DN 40, DN 50, o długości zabudowy zasuwy wraz z
opaską L1 = 160 – 250 mm.
Wrzeciono L=650 mm – do zasuw kołnierzowych DN 50 figura 002 i DN 80, DN 100 Figura 111, o długość
zabudowy zasuwy wraz z opaską L2 = 260 – 350 mm.
Wrzeciono L=740 mm do zasuw kołnierzowych DN 80, DN 100 Figura 002, o długości zabudowy zasuwy wraz
z opaską L3 = 350 – 430 mm.
Rysunek 1 Dobór długości zabudowy
Do większych długości zabudowy opcjonalnie oferujemy wrzeciona dłuższe:
Wrzeciono L=685 mm – do długości zabudowy L4 = 300 – 380 mm.
Wrzeciono L=790 mm – do długości zabudowy L5 = 400 – 480 mm.
Wrzeciono L=900 mm – do długość zabudowy L6 = 510 – 590 mm.
Strona
1
4.
5.
6.
ANWOD Zakład Produkcji Armatury Wodociągowej
Abramowice Kościelne 2, 20-388 Lublin 6
Tel 81 75 98 398
Tel/Fax 81 75 98 388
SCHEMAT APARATU DO NAWIERCANIA:
1. korba St5, S275, 2H13 do nadawania płynnego
ruchu obrotowego wrzeciona,
2. koło ZL250, EN-GJL 250, EN 1561:2012 nadaje w
połączeniu z tuleją posuwu posuw wiertła,
3. tuleja posuwu MO 59,
4. korpus cz.1 ZL 250, EN-GJL 250, EN 1561:2012,
5. korpus cz.2 ZL 250, EN-GJL 250, EN 1561:2012, gwint
zewn. R2”, gwint wewn. R 1 ½.
6. trzpień - wrzeciono 2 H13, X20Cr13,
7. wiertła do rur twardych: Ø 27 i Ø 35,
frezy do rur miękkich: Ø 28 i Ø 36,
8. zawór kulowy do spuszczania wody po nawierceniu,
9. komplet oringów NK-984
10. króciec redukcyjny GGG: R 1 ½ " – R 1 ½”
R 1 ½” – R 1 ¼”
Rysunek 2 Aparat do nawiercania wodociągów
Przed nawiercaniem należy zapoznać się z instrukcją obsługi, budową aparatu i montażem (Rysunek 2).
Nawiercanie poprzedza:




Strona
2




montaż zestawu przyłączeniowego to znaczy: opaski i zasuwy,
następnie należy zmierzyć długość zabudowy „L” (Rysunek 1).
dobrać wymaganą długość wrzeciona,
dobrać element złączny pomiędzy aparatem a zasuwą tzn. króciec redukcyjny nr 10 lub kołnierz DN 50/2” –
nr 15, DN 80/2” – nr 16, DN 100/2” – nr 17 i zmontować z aparat,
dobrać wiertło w zależności od materiału rury : bimetaliczne do rur twardych, frez do rur miękkich,
średnicę wiertła dobrać stosownie do przelotu opaski i zasuwy,
zamontować wiertło prowadzące tak aby wystawało 5 – 10 mm przed wiertło bimetaliczne/frez,
do nawiercania frezem o średnicy do fi 35mm wiertło prowadzące nie jest konieczne.
ANWOD Zakład Produkcji Armatury Wodociągowej
Abramowice Kościelne 2, 20-388 Lublin 6
Tel 81 75 98 398
Tel/Fax 81 75 98 388
Prawidłowość doboru należy sprawdzić montując aparat w zestawie przyłączeniowym. Przy otwartej zasuwie
wprowadzić trzpień z wiertłem do zasuwy i opaski przy pomocy koła posuwu. Należy sprawdzić czy długość trzpienia
jest wystarczająca aby w pełni przewiercić rurę, następnie wykręcić tuleję posuwu 3. kołem 2. w lewo, wycofać trzpień
i sprawdzić czy nie ma kolizji pomiędzy wiertłem a klinem zasuwy w czasie zamykania zasuwy.
Po takim sprawdzeniu można całość zestawu montować na wodociągu. Po zamontowaniu należy aparat zalać
wodą przez zawór kulowy R ½”. Woda jest czynnikiem chłodzącym i smarującym w czasie nawiercania co ułatwia
nawiercanie oraz przedłuża żywotność wierteł i frezów.
Trzpień – wrzeciono nr 6. 2H13, X20Cr13 , Fi 24. Górny koniec zakończony jest kwadratem 12,5 mm i sześciokątem
10 mm.


Kwadrat po założeniu korby 1 pozwana nadać ruch obrotowy wiertła,
Sześciokąt 10 mm stwarza możliwość użycia wkrętarki akumulatorowej, wolnoobrotowej o dużym momencie
obrotowym.
Dolny koniec wrzeciona – nr 6. zakończony jest gwintem 5/8 cala 18 zwoi/cal UNF. Służy do nakręcania wybranego
wiertła. Sześciokąt 17 mm poprzez zabierak – nr 13. z kołkami przenosi moment obrotowy na wiertło bimetaliczne lub
frez – nr 7. Nakrętka M22x1,5 – nr 11. pozwala ustawić zabierak w wiertle. Wewnętrzny otwór fi 6,3 we wrzecionie
służy do zamocowania wiertła prowadzącego-pilota fi 6,3 HSS – nr 14. przy pomocy wkręta dociskowego M8x6 – nr 12.
kluczem ampulowym 4mm (Rysunek 3).
Pierścień segera 20z ustala tuleję posuwu 3 na wrzecionie.
Do nawiercania przez zasuwy:


DN 25 wiertłem Ø 22 lub frezem Ø22,
DN 32 wiertłem Ø 27 lub frezem Ø28
Należy zdemontować zabierak – nr 13. oraz nakrętkę – nr 11.
Rysunek 3 Montaż wiertła, freza na
trzpieniu wrzeciona
Nawiercanie:
Strona
3
Nawiercanie przeprowadzamy po zamontowaniu zasuwy z opaską na rurze. Aparat wkręcamy w otwartą
zasuwę po dobraniu króćca redukcyjnego i wiertła. Korpus aparatu zalać wodą poprzez zawór kulowy. Korbą nadajemy
ruch obrotowy wiertła, kołem posuwu odpowiedni do oporów skrawania posuw. Po nawierceniu odkręcamy tuleję
posuwu, wycofujemy trzpień z wiertłem, po czym możemy zamknąć zasuwę. Zaworem kulowym spuszczamy wodę z
aparatu i wykręcamy aparat.
