EN - Analog to Digital Audio Converter Dear Customer

06926 - Analog to Digital Audio Converter | Konwerter analogowego sygnału audio na cyfrowy
Konvertor analogového audiosignálu na digitální | Konvertor analogového audiosignálu na digitálny

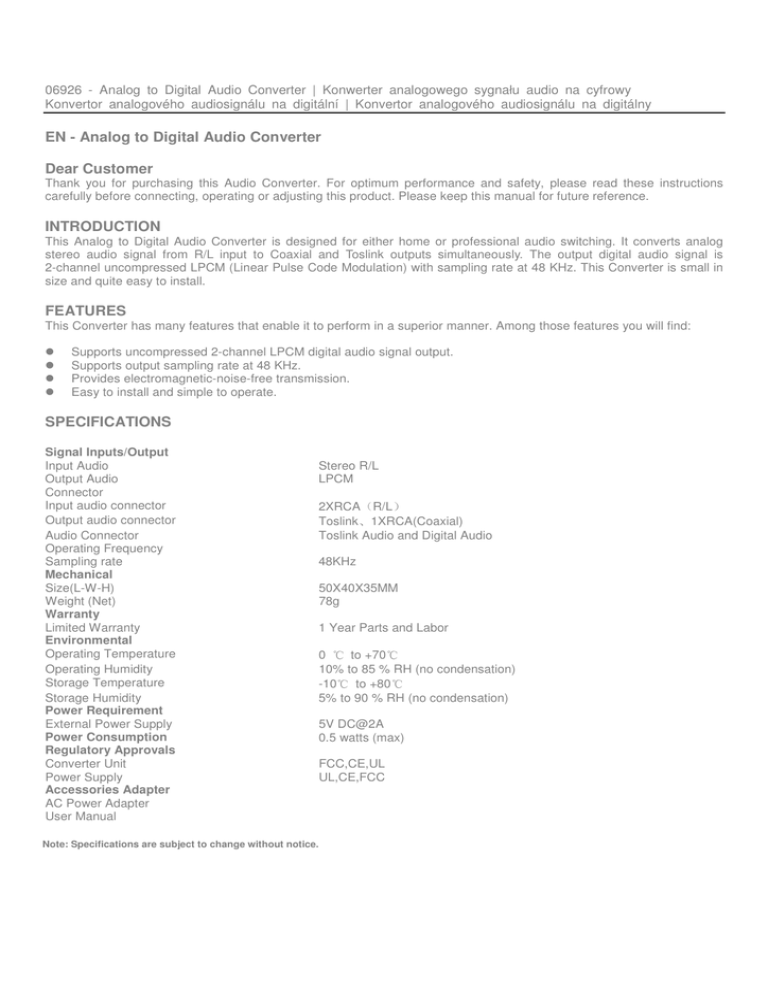

EN - Analog to Digital Audio Converter
Dear Customer
Thank you for purchasing this Audio Converter. For optimum performance and safety, please read these instructions
carefully before connecting, operating or adjusting this product. Please keep this manual for future reference.
INTRODUCTION
This Analog to Digital Audio Converter is designed for either home or professional audio switching. It converts analog
stereo audio signal from R/L input to Coaxial and Toslink outputs simultaneously. The output digital audio signal is
2-channel uncompressed LPCM (Linear Pulse Code Modulation) with sampling rate at 48 KHz. This Converter is small in
size and quite easy to install.
FEATURES
This Converter has many features that enable it to perform in a superior manner. Among those features you will find:
Supports uncompressed 2-channel LPCM digital audio signal output.
Supports output sampling rate at 48 KHz.
Provides electromagnetic-noise-free transmission.
Easy to install and simple to operate.
SPECIFICATIONS
Signal Inputs/Output
Input Audio
Output Audio
Connector
Input audio connector
Output audio connector
Audio Connector
Operating Frequency
Sampling rate
Mechanical
Size(L-W-H)
Weight (Net)
Warranty
Limited Warranty
Environmental
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity
Power Requirement
External Power Supply
Power Consumption
Regulatory Approvals
Converter Unit
Power Supply
Accessories Adapter
AC Power Adapter
User Manual
Stereo R/L
LPCM
（ ）
、
2XRCA R/L
Toslink 1XRCA(Coaxial)
Toslink Audio and Digital Audio
48KHz
50X40X35MM
78g
1 Year Parts and Labor
℃
℃
℃
℃
0
to +70
10% to 85 % RH (no condensation)
-10
to +80
5% to 90 % RH (no condensation)
5V DC@2A
0.5 watts (max)
FCC,CE,UL
UL,CE,FCC
Note: Specifications are subject to change without notice.
06926 - Analog to Digital Audio Converter | Konwerter analogowego sygnału audio na cyfrowy
Konvertor analogového audiosignálu na digitální | Konvertor analogového audiosignálu na digitálny
PACKAGE CONTENTS
Before attempting to use this unit, please check the packaging and make sure the following items are contained in the
shipping carton:
1) Main unit (Analog to Digital Audi Converter).
2) 5V DC Power Supply.
3) User’s Manual.
PANEL DESCRIPTIONS
Please study the panel drawings below and become familiar with the signal input(s), output(s) and power requirements.
：
：
output
C
o
a
x
i
a
l
R/L
Analog to Digital
Audio Converter
Input
T
o
s
l
i
n
k
：
Power
V5
/C
D
CONNECTION AND OPERATION
Before installation, please make sure all devices you wish to connect have been turned off.
1) Connect the audio source device to the Converter using appropriate R/L cable.
2) Connect the A/V Receivers or Amplifiers to the Converter using appropriate Toslink or Coaxial cables.
3) Insert the DC side of 5v power supply into the converter and then connect the AC side of the power supply into the wall
outlet.
Attention: Insert / Extract cable gently.
CONNECTION DIAGRAM
06926 - Analog to Digital Audio Converter | Konwerter analogowego sygnału audio na cyfrowy
Konvertor analogového audiosignálu na digitální | Konvertor analogového audiosignálu na digitálny
PL - Konwerter analogowego sygnału audio na cyfrowy
Szanowny kliencie
Dziękujemy za zakup naszego produktu. Dla optymalnej wydajności i bezpieczeństwa użytkowania, prosimy przeczytaj
niniejszą instrukcję przed podłączeniem urządzenia. Prosimy o zachowanie instrukcji na przyszłość.
WSTĘP
Konwerter analogowego sygnału audio na cyfrowy może być stosowany w systemach domowych lub profesjonalnych.
Konwertuje on analogowy dwukanałowy sygnał audio na wyjścia koncentrycznego lub Toslink. Wyjściowy sygnał cyfrowy
to dwukanałowy nieskompresowany sygnał LPCM o częstotliwości próbkowania 48 KHz. Konwerter jest mały i łatwy do
zainstalowania.
FUNKCJE
Konwerter posiada wiele funkcji ulepszających jego działanie. Niektóre z nich to:
Obsługa nieskompresowanego dwukanałowego sygnału cyfrowego LPCM.
Obsługa wyjściowej częstotliwości próbkowania do 48 KHz.
Zapewnia przesył sygnału bez zakłóceń elektromagnetycznych.
Prosta instalacja i obsługa.
SPECYFIKACJA
Wejścia/wyjścia sygnału
Wejście audio
Wyjście audio
Złącze
Wejściowe złącze audio
Wyjściowe złącze audio
Złącze audio
Częstotliwość robocza
Częstotliwość próbkowania
Dane mechaniczne
Wymiary (dł. x sz. x w.)
Waga (netto)
Gwarancja
Ograniczona gwarancja
Warunki działania
Temperatura robocza
Wilgotność powietrza
Temperatura przechowywania
Wilgotność przechowywania
Pobór mocy
Zasilanie zewnętrzne
Pobór mocy
Certyfikaty
Regenerator
Zasilacz
Akcesoria
Zasilacz sieciowy
Instrukcja obsługi
Stereo R/L
LPCM
2XRCA (R/L)
Toslink 1XRCA(Koncentryczne)
Wejście/wyjście toslink i cyfrowego dźwięku
、
48KHz
50 x 40 x 35 mm
78 g
1 rok na części i wykonanie
℃
℃
℃
℃
od 0
do +70
względna 10% do 85% (bez skroplin)
-10
do +80
względna 5% do 90% (bez skroplin)
Prąd stały 5V/2A
0,5 watów (maksymalny)
FCC,CE,UL
UL,CE,FCC
Uwaga: Specyfikacje mogą ulec zmianie bez wcześniejszego ostrzeżenia.
06926 - Analog to Digital Audio Converter | Konwerter analogowego sygnału audio na cyfrowy
Konvertor analogového audiosignálu na digitální | Konvertor analogového audiosignálu na digitálny
ZAWARTOŚĆ OPAKOWANIA
Przed przystąpieniem do korzystania z urządzenia należy upewnić się, że w opakowaniu znajdują się następujące
elementy:
Jednostka główna
Zasilacz 5V
Instrukcja obsługi
OPIS PANELU
Prosimy o uważne zapoznanie się z poniższymi ilustracjami oraz z układem wejść i wyjść, a także z parametrami zasilania.
Góra:
：
：
R/L
Konwerter
dźwięku
Analog
to Digital
analogowego
Audio
Converter na
To
sl
in
k
cyfrowy
Wejście
Input
output
Power
DC/5V
Co
ax
ia
l
Przód:
：
Wyjście
Tył:
PODŁĄCZENIE I DZIAŁANIE
Przed przystąpieniem do instalacji należy się upewnić, że wszystkie urządzenia są wyłączone.
1) Podłącz źródło dźwięku do konwertera za pomocą odpowiedniego przewodu.
2) Podłącz odbiorniki A/V lub wzmacniacze do konwertera za pomocą odpowiednich przewodów Toslink lub
koncentrycznych.
3) Podłącza kabel zasilacza do konwertera, a zasilacz podłącz do gniazda sieciowego.
Uwaga: Kable należy podłączać i odłączać delikatnie.
SCHEMAT POŁĄCZEŃ
Konwerter audio analogowego
na cyfrowe
06926 - Analog to Digital Audio Converter | Konwerter analogowego sygnału audio na cyfrowy
Konvertor analogového audiosignálu na digitální | Konvertor analogového audiosignálu na digitálny
CZ - Konvertor analogového audiosignálu na digitální
Milý kliente
Děkujeme za zakoupení našeho výrobku. Pro optimální vydatnost a bezpečnost používání je potřeba před samotným
zapojením věnovat pozornost následujícím instrukcím. Uchovejte si instrukce pro pozdější využití.
VSTUP
Konvertor analogového audiosignálu na digitální může být použit v domácích nebo profesionálních systémech.
Konvertuje analogový dvoukanálový audiosignál na koaxiální zvuk a toslink. Výstupní digitální signál je dvoukanálový
nekomprimovaný signál LPCM s vzorkovací frekvencí 48 KHz. Konvertor je malý a instalace je jednoduchá.
FUNKCE
Konvertor obsahuje mnoho zlepšovacích funkcí. Mezi ně např. patří:
Nekomprimovaný dvoukanálový digitální signál LPCM.
Výstupní vzorkovací frekvence do 48 KHz.
Zaručuje přeposílání signálu bez elektromagnetického rušení.
Jednoduchá instalace a obsluha.
SPECIFIKACE
Vstupy/Výstupy signálu
Audio vstup
Audio výstup
Konektory
Vstupní audio konektor
Výstupní audio konektor
Konektor audio
Pracovní frekvence
Vzorkovací frekvence
Technické údaje
Rozměry (v. x š. x h.)
Váha (netto)
Záruka
Omezená záruka
Podmínky fungování
Provozní teplota
Vlhkost vzduchu
Teplota skladování
Vlhkost skladování
Napájení
Vnitřní napájení
Výkon (maximální)
Certifikáty
Opakovač
Adaptér
Příslušenství
Síťový adaptér
Návod k obsluze
Stereo R/L
LPCM
2XRCA (R/L)
Toslink 1XRCA(Soustředěný)
Vstup/výstup toslink a digitálního zvuku
、
48KHz
50 x 40 x 35 mm
78 g
1 rok na součástky a provedení
℃
℃
℃
℃
do +70
od 0
Relativní vlhkost 10% až 85 % (bez kondenzátů)
-10
do +80
Relativní vlhkost od 5% do 90% (bez
kondenzátů)
Stálý proud 5V/2A
0,5 watt (maximální)
FCC,CE,UL
UL,CE,FCC
Pozor: Specifikace se může změnit bez dřívějšího upozornění
06926 - Analog to Digital Audio Converter | Konwerter analogowego sygnału audio na cyfrowy
Konvertor analogového audiosignálu na digitální | Konvertor analogového audiosignálu na digitálny
OBSAH BALENÍ
Před zahájením užívání opakovače je potřeba se upevnit, že se v balení nacházejí následující elementy:
Hlavní element
Adaptér 5V
Návod k obsluze
POPIS PANELU
Prosíme o důkladné seznámení se představenými ilustracemi a složením vstupů a výstupů, a také s parametry napájení.
Zadní část: ：
R/L
Konvertor
Analog
to Digital
analogového
Audio Converterzvuku
na digitální
Vstup
Input
output
Power
DC/5V
Co
ax
ia
l
Přední část:：
：
Výstup
To
sl
in
k
Horní část:
ZAPOJENÍ A FUNGOVÁNÍ
Před instalací je potřeba se ujistit, že všechny elementy jsou odpojeny od napájení.
1) Zapoj zdroj zvuku do konvertoru pomocí náležitého vodiče.
2) Zapoj přijímač A/V nebo zesilovač do konvertoru pomocí náležitých vodičů Toslink nebo koaxiálních.
3) Zapoj kabel adaptéru do konvertoru a zapoj ho do síťového hnízda.
Pozor: Kabely je potřeba jemně zapojovat i odpojovat.
SCHÉMA ZAPOJENÍ
Konvertor analogového zvuku n
a digitální
06926 - Analog to Digital Audio Converter | Konwerter analogowego sygnału audio na cyfrowy
Konvertor analogového audiosignálu na digitální | Konvertor analogového audiosignálu na digitálny
SK - Konvertor analogového audiosignálu na digitálny
Milý klient,
Ďakujeme Vám, že ste si zakúpili náš výrobok. Z dôvodu optimálnej funkčnosti a bezpečnosti používania je potrebné, pred
jeho samotným zapojením, venovať pozornosť nasledujúcim inštrukciám. Uschovajte si tieto inštrukcie v prípade
neskoršieho použitia.
VSTUP
Konvertor analogového audiosignálu na digitálny sa môže používať v domácich alebo profesionálnych systémoch.
Konvertuje analogový dvojkanálový audiosignál na koaxiálny zvuk a toslink. Výstupný digitálny signál je dvojkanálový
nekomprimovaný signál LPCM so vzorkovaciou frekvenciou 48 KHz. Konvertor je malý a inštalácia je jednoduchá.
FUNKCIE
Konvertor obsahuje mnoho zlepšovacích funkcí. Patrí medzi ne napr.:
Nekomprimovaný dvojkanálový digitálny signál LPCM.
Výstupná vzorkovacia frekvencia do 48 KHz.
Zaručuje preposielanie signálu bez elektromagnetického rušenia.
Jednoduchá inštalácia a obsluha.
ŠPECIFIKÁCIE
Vstupy/Výstupy signálu
Audio vstup
Audio výstup
Konektory
Vstupný audio konektor
Výstupný audio konektor
Konektor audio
Pracovná frekvencia
Vzorkovacia frekvencia
Technické údaje
Rozmery (v. x š. x h.)
Váha (netto)
Záruka
Obmedzená záruka
Podmienky fungovania
Prevádzková teplota
Vlhkosť vzduchu
Teplota skladovania
Vlhkosť skladovania
Napájanie
Vnútorné napájanie
Výkon (maximálny)
Certifikáty
Opakovač
Adaptér
Príslušenstvo
Sieťový adaptér
Návod na obsluhu
Stereo R/L
LPCM
2XRCA (R/L)
Toslink 1XRCA (Sústredený)
Vstup/výstup toslink a digitálneho zvuku
、
48KHz
50 x 40 x 35 mm
78 g
1 rok na súčiastky a prevedenie
℃
℃
℃
℃
od 0
do +70
Relatívna vlhkosť 10% až 85 % (bez
kondenzátov)
-10
do +80
Relatívna vlhkosť od 5% do 90% (bez
kondenzátov)
Stálý prúd 5V/2A
0,5 watt (maximálny)
FCC,CE,UL
UL,CE,FCC
Pozor: Špecifikácia sa môže zmeniť bez predošlého upozornenia.
06926 - Analog to Digital Audio Converter | Konwerter analogowego sygnału audio na cyfrowy
Konvertor analogového audiosignálu na digitální | Konvertor analogového audiosignálu na digitálny
OBSAH BALENIA
Pred prvým použitím konvertora sa prosím uistite, či sa v balení nachádzajú nasledujúce súčiastky:
Hlavný element
Adaptér 5V
Návod na obsluhu
POPIS PANELU
Prosím, dôkladne si preštudujte nasledujúce schémy a zoznámte sa so zložením vstupov a výstupov, ako aj s parametrami
napájania
R/L
Vstup
Input
output
C
o
a
x
i
a
l
： časť:
Predná
Konvertor
Analog
to Digital
analogového
Audio Converterzvuku
na digitálny
Výstup
T
o
s
l
i
n
k
：
Horná časť:
Power
DC/5V
Zadná časť:：
ZAPOJENIE A FUNGOVANIE
Pred inštaláciou sa uistite, či sú všetky elementy odpojené od napájania.
1) Zapoj zdroj zvuku do konvertora pomocou príslušného vodiča.
2) Zapoj prijímač A/V alebo zosilovač do konvertora pomocou príslušných vodičov Toslink alebo koaxiálnych.
3) Zapoj kábel adaptéra do konvertora a zapoj ho do siete (stenovej zásuvky).
Pozor: Káble zapájajte a odpájajte jemne.
SCHÉMA ZAPOJENIA
Konvertor analogového zvuku n
a digitálny
06926 - Analog to Digital Audio Converter | Konwerter analogowego sygnału audio na cyfrowy
Konvertor analogového audiosignálu na digitální | Konvertor analogového audiosignálu na digitálny
This product complies with EU Directive 2002/96/EC. The crossed bin symbol on the appliance indicates that the
product, at the end of its life, must be disposed of separately from domestic waste, either by taking it to a separate waste
disposal site for electric and electronic appliances or by returning it to your dealer when you buy another similar appliance.
The user is responsible for taking the appliance to a special waste disposal site at the end of its life. If the disused
appliance is collected correctly as separate waste, it can be recycled, treated and disposed of ecologically; this avoids a
negative impact on both the environment and health, and contributes towards the recycling of the product's materials. For
further information regarding the waste disposal services available, contact your local waste disposal agency or the shop
where you bought the appliance.
Produkt spełnia wymogi Zarządzenia EU 2002/96/EC. Symbol przekreślonego kosza znajdujący się na
urządzeniu oznacza, że wyrobu nim oznaczonego nie wolno wyrzucać wraz innymi odpadkami domowymi. Po zużyciu
produkt należy oddać do punktu zbiórki odpadów urządzeń elektrycznych i elektronicznych lub zwrócić go sprzedawcy.
Użytkownik jest odpowiedzialny za oddanie urządzenia, gdy przestanie go użytkować do odpowiedniego punktu zbiórki
odpadów lub do sprzedawcy. Odpowiednia segregacja śmieci w celu późniejszej obróbki, odzysku lub zniszczenia
przyczynia się do uniknięcia negatywnych efektów na środowisko i na zdrowie oraz umożliwia odzysk surowców, z których
wykonano produkt. W celu uzyskania szczegółowych informacji dotyczących dostępnych punktów zbiórki odpadów należy
zwrócić się do lokalnej służby oczyszczania lub do sklepu, gdzie produkt został zakupiony.
Tento výrobek je ve shodě se směrnicí EU 2002/96/EC (Elektroodpad). Symbol přeškrtnutého košíku, který je
uveden na zařízení, poukazuje na to, že výrobek musí být po ukončení své životnosti předán do střediska separovaného
sběru odpadu pro elektrická a elektronická zařízení nebo je třeba jej vrátit zpét prodejci při koupi nového, podobného
zařízení, protože musí být zpracován oddělené od domovního odpadu. Uživatel zodpovídá za to, že předá zařízení po
ukončení jeho životnosti příslušným sběrným organizacím. Odpovídající separovaný sběr, odkud se vyřazené 'zařízení
dále předává k recyklaci, přispívá zpracováním a likvidací odpadu, které se provádí v souladu s životním prostředím,
keliminaci možných negativních dopadů na životní prostředí a na zdraví a podporuje recyklaci materiálů, z nichž je výrobek
složen. Podrobnější informace týkající se systémů sběru, které jsou k dispozici, získáte u místní služby likvidace odpadu
nebo v obchodě, v němž jste výrobek zakoupili.
Tento výrobok je v zhode so smernicou EU 2002/96/EC (Elektroodpad). Symbol preškrtnutého košíka, ktorý je
uvedený na zariadení, poukazuje na to, že výrobok musí by po ukončení svojej životnosti odovzdaný do strediska
separovaného zberu odpadu pre elektrické a elektronické zariadenia, alebo je potrebné ho vráti spä predajcovi pri kúpe
nového, podobného zariadenia, pretože musí by spracovaný oddelene od domového odpadu. Užívate zodpovedá za to, že
odovzdá zariadenie po ukončení jeho životnosti príslušným zberným organizáciám. Odpovedajúci separovaný zber, odkia
sa vyradené zariadenie ďalej odovzdáva na recykláciu, prispieva spracovaním a likvidáciou odpadu, ktorá sa vykonáva v
súlade so životným prostredím, k eliminácii možných negatívnych dopadov na životné prostredie a zdravie a podporuje
recykláciu materiálov, z ktorých je výrobok zložený. Podrobnejšie informácie, týkajúce sa systémov zberu, ktoré sú k
dispozícii, získate v stredisku miestnej služby likvidácie odpadu alebo v obchode, v ktorom ste výrobok kúpili.
