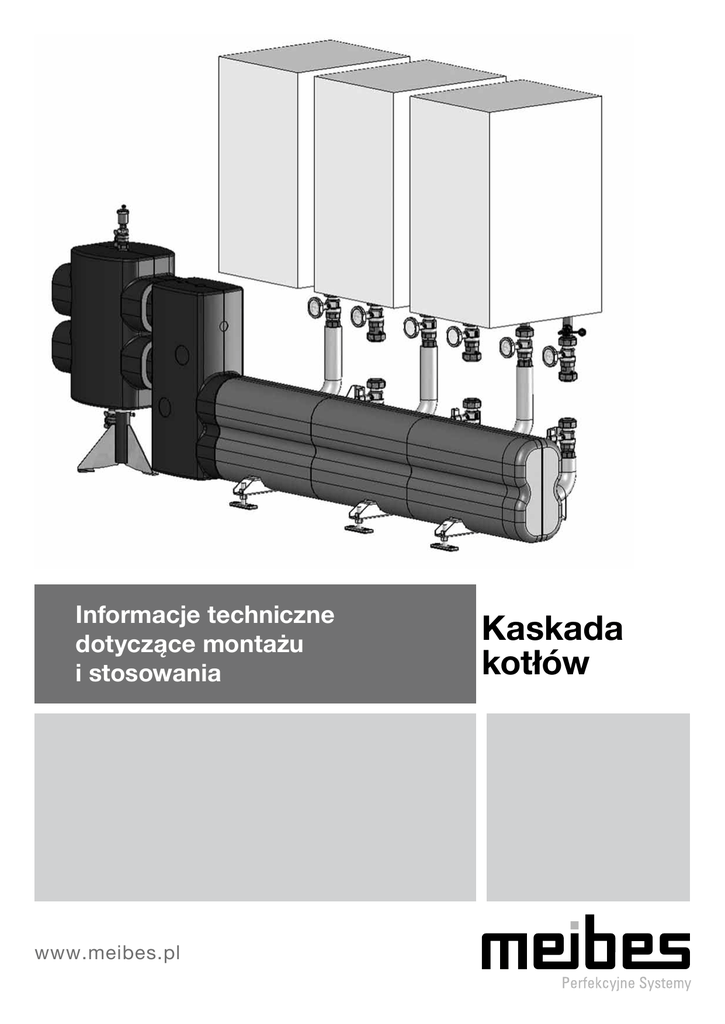

Kaskada kotłów

Informacje techniczne
dotyczące montażu
i stosowania
www.meibes.pl
Kaskada
kotłów
Kaskada kotłów
1. Instrukcja bezpieczeństwa
Przed montażem należy zapoznać się z treścią niniejszej instrukcji.
Montaż oraz pierwsze uruchomienie kompletnej stacji może zostać wykonane wyłącznie przez wykwalifikowanych fachowców. Przed rozpoczęciem pracy należy zapoznać się ze wszystkimi urządzeniami oraz ich zastosowaniem.
Postępując zgodnie z niniejszą instrukcją unikniesz wszelkich zagrożeń oraz szkód w stosunku do osób jak i rzeczy.
Wytyczne
Należy przestrzegać krajowych przepisów Bezpieczeństwa i Higieny Pracy, Przepisów dot. ochrony środowiska oraz regulacji prawnych
związanych z montażem, uruchomieniem oraz eksploatacją urządzenia. Dotyczy to również wymogów zawartych w następujących dyrektywach: DIN, EN, DVGW, VDI oraz VDE jak również wszelkich wiążących lokalnych norm, przepisów oraz zarządzeń.
Stosować zgodnie z przeznaczeniem:
Urządzenie spełnia kryteria wg dyrektywy DIN EN 12828 – instalacje grzewcze w budynkach, projektowanie systemów grzewczych oraz
ciepłej wody użytkowej, woda grzewcza wg VDI 2035 – powstawanie kamienia w urządzeniach służących do przygotowania ciepłej wody
użytkowej oraz instalacjach grzewczych.
Max. dop. ciśnienie: 3 bar
Max. dop. temperatura: 110ºC
2. Dane oraz struktura urządzenia
2
Oznaczenie
Nr katalogowy
Moduł jednoobwodowy DN 100
Moduł dwuobwodowy DN 100
Podłączenie do wartownika
Wartownik
Moduł jednoobwodowy DN 80
Moduł dwuobwodowy DN 80
Podłączenie do wartownika
Wartownik
Moduł jednoobwodowy DN 65
Moduł dwuobwodowy DN 65
Podłączenie do wartownika
Wartownik
Opcje
Zestaw przyłączeniowy do kotła wiszącego
Zestaw przyłączeniowy pompy
66451.36
66451.33
66421.49
66374.100
66451.35
66451.32
66421.48
66374.100
66451.34
66451.31
66421.47
66374.80
Odniesienie
do strony
4
4
3
3
4
4
3
3
4
4
3
3
66362.33
66362.35
7
8
PUZ Meibes Sp. z o.o.
ul. Gronowska 8, 64-100 Leszno, Polska
+48 65 529 49 89, [email protected],
www.meibes.pl
Maksymalna
ilość urządzeń
Maksymalna
moc
6
700 kW
4
440 kW
4
330 kW
1
100 kW
Kaskada kotłów
3. Wielkości wskazane
PUZ Meibes Sp. z o.o.
ul. Gronowska 8, 64-100 Leszno, Polska
+48 65 529 49 89, [email protected],
www.meibes.pl
3
Kaskada kotłów
4. Wymiary
Wartownik
Zestaw podłączeniowy
DN-1
(PN 6)
AD
DN 80
88,9
DN 100 114,3
A1
B1
C1
D1
E1
F1
G1
H1
DN-2
A2
DN 80 – DN 65
B2
C2
D2
E2
F2
G2
485 175 225 354 740 120 250
540 410 225 455 595 270 340 1040
DN 100 – DN 80
600 175 340 354 955 120 250
630 500 340 520 830 275 420 1280
DN 100 – DN 100
600 175 340 354 955 120 250
Moduły
Moduł dwuobwodowy
4
PUZ Meibes Sp. z o.o.
ul. Gronowska 8, 64-100 Leszno, Polska
+48 65 529 49 89, [email protected],
www.meibes.pl
Moduł jednoobwodowy
DN
AD
DN 65
76,1
DN 80
88,9
DN 100
114,3
Kaskada kotłów
5. Wskazówki dotyczące montażu
Victaulic
1
Victaulic
3
4
Victaulic
2
2
6
Victaulic
Wyposażenie:
1
wartownik HZW
2
złączka przejściowa wewnętrzna
3
uszczelnienie
4
zestaw przyłączeniowy
5
złączka przejściowa modułów
1
Ustawić ramę
6
uszczelnienie modułów
2
Zamontować oraz połączyć moduły*
7
moduł dwuobwodowy
3
8
moduł jednoobwodowy
Zamontować wartownik,
zestaw przyłączeniowy wartownika
9
kapa z korkiem i uszczelnieniem
4
Wypoziomować moduły
rama ze stopkami
5
Przyłączyć kotły ????
11
śruby mocujące
6
Założyć izolację
12
otwory mocujące
13
izolacja wartownika
14
izolacja zestawu przyłączeniowego
15
izolacja modułu dwu-obwodowego
16
izolacja modułu jedno-obwodowego
17
izolacja kapy z korkiem i uszczelnieniem
10
PUZ Meibes Sp. z o.o.
ul. Gronowska 8, 64-100 Leszno, Polska
+48 65 529 49 89, [email protected],
www.meibes.pl
Etapy montażu:
*patrz informacje dot. połączeń Victaulic
5
Kaskada kotłów
6. Wyposażenie opcjonalne
Zestaw przyłączeniowy do kotła wiszącego
Zestaw
przyłączeniowy pompy
Oznaczenia:
VL – zasilanie
RL – powrót
AG – gwint zew.
IG – gwint wew.
6
PUZ Meibes Sp. z o.o.
ul. Gronowska 8, 64-100 Leszno, Polska
+48 65 529 49 89, [email protected],
www.meibes.pl
Kaskada kotłów
6. Wyposażenie opcjonalne
Zestaw przyłączeniowy pompy
Podłączenie do kotła
Oznaczenia:
VL – zasilanie
RV – zawór zwrotny
RL – powrót
AG – gwint zewnętrzny
IG – gwint wewnętrzny
PUZ Meibes Sp. z o.o.
ul. Gronowska 8, 64-100 Leszno, Polska
+48 65 529 49 89, [email protected],
www.meibes.pl
7
