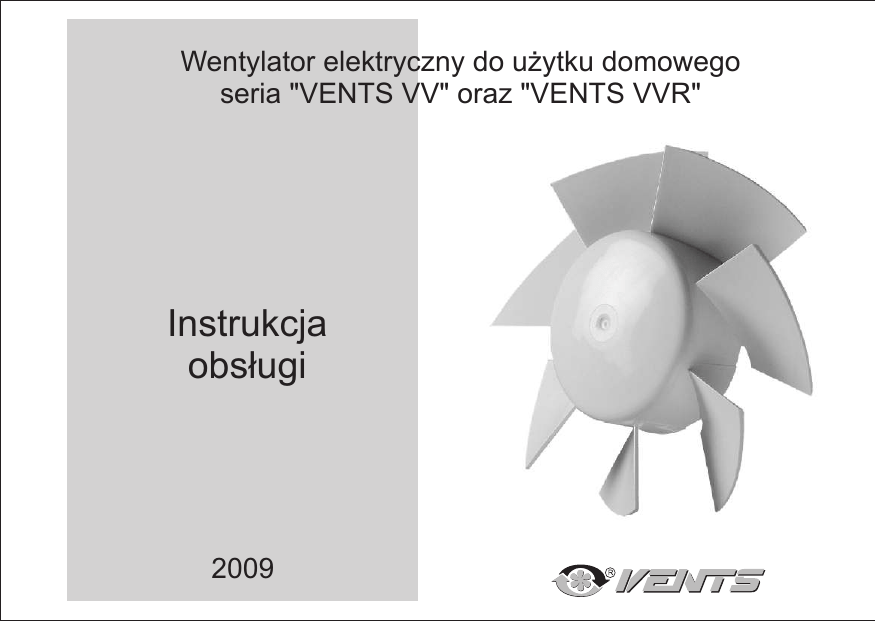

Wentylator elektryczny do u¿ytku domowego
seria "VENTS VV" oraz "VENTS VVR"
Instrukcja
obs³ugi
2009
FUNKCJE
OGÓLNE DANE TECHNICZNE
Wentylatory "VENTS" zaprojektowano dla
zastosowañ w mieszkaniach, biurach, gara¿ach,
kuchniach, toaletach ogrzewanych w okresie
zimowym.
Oznaczenia, parametry, wymiary i specyfikacje wentylatorów
podano w tabelach 1 i 2 oraz na rys. 1.
Wentylatory zasilane s¹ pr¹dem sieciowym 220-240 V AC,
50 Hz.
Wentylatory dostêpne s¹ w wersji wywiewnej
(modele VV) oraz w wersji nawiewno-wywiewnej
(modele VVR).
Przeznaczone s¹ do monta¿u naœciennego,
wewn¹trz œcian lub w oknach.
Wentylatory VV oraz VVR wyposa¿one s¹ w uk³ad
zapobiegaj¹cy ci¹gowi wstecznemu o regulowanej
mocy, sterowany si³ownikiem elektrycznym.
Wentylatory przeznaczone s¹ do eksploatacji w
temperaturze od 0 do 45°C.
Okres u¿ytkowania wynosi co najmniej 5 lat.
VV 180
Typ
Kierunek
wirowania
Œrednica
wylotu (w mm)
niektóre modele mog¹ ró¿niæ siê od modeli opisanych w niniejszej instrukcji.
2
wyci¹g
w lewo
w prawo
w lewo (odwrócony) w lewo
177
nawiew
wyci¹g
VVR 230
wyci¹g
nawiew
w prawo
w lewo (odwrócony)
237
177
Napiêcie
(AC, 50 Hz)
237
220-240
Moc (W)
25
25
25
30
30
30
WydajnoϾ (m3/h)
212
212
176
455
455
290
Ciœnienie (Pa)
35
35
30
38
38
30
Czêstotliwoœæ
obrotów (min-1)
1400
1400
1400
1300
1300
1300
Poziom ha³asu
dB(A) (3 m)
31
31
31
32
32
32
Tabela 1
Konstrukcja wentylatorów jest nieustannie ulepszana, w zwi¹zku z czym
VV 230
VVR 180
wyci¹g
ZAWARTOή DOSTAWY
VENTS VV 180
VENTS VV 230
D
Dostarczany zestaw sk³ada siê z nastêpuj¹cych elementów:
VENTS VVR 180
VENTS VVR 230
A
C
Rys. 1
B
- wentylatory - 1 szt.
- œwiadectwo
- opakowanie
- wkrêty - 4 szt.
- ko³ki - 4 szt.
- przy³¹cze - 1 szt.
WYMOGI BEZPIECZEÑSTWA
Zabezpieczenie przeciwpora¿eniowe klasy I.
Typ
VV 180
VVR 180
VV 230
VVR 230
À
Â
Ñ
D
230
65
87
177
295
74
85
237
Zabezpieczenie przed kontaktem z elementami niebezpiecznymi
i przenikaniem wody na poziomie IPX4.
Monta¿ i konserwacjê urz¹dzenia mog¹ przeprowadzaæ
wy³¹cznie osoby, które zapozna³y siê z instrukcj¹ i s¹
uprawnione do samodzielnej obs³ugi urz¹dzeñ o napiêciu
powy¿ej 1000 V.
Tabela 2
Nie nale¿y instalowaæ wentylatora w miejscach, gdzie
przekraczane s¹ dopuszczalne temperatury robocze, ani te¿ w
miejscach, w których wystêpuj¹ ¿r¹ce opary.
Nigdy nie nale¿y korzystaæ z urz¹dzenia, je¿eli do wlotu
powietrza dostan¹ siê jakiekolwiek przedmioty mog¹ce
uszkodziæ ³opatki wentylatora.
3
INSTALACJA
Wyci¹æ otwór D1 w œcianie lub w szybie:
w przypadku wentylatorów VV/VVR 180, D1=195-188; w przypadku wentylatorów VV/VVR 230, D1-247-150 mm.
Zainstalowaæ wentylator w otworze i zabezpieczyæ go prêtami mocuj¹cymi (rys. 2) lub 4 wkrêtami, mocuj¹c
wentylator do œciany przy pomocy ko³ków.
D1
Rys. 2
4
Â
BUDOWA WENTYLATORA
I PROCEDURA MONTA¯U
UWAGA! Wszelkie prace konserwacyjne i
instalacyjne nale¿y przeprowadzaæ po od³¹czeniu
urz¹dzenia od zasilania.
Kierunek przep³ywu powietrza musi byæ zgodny
ze wskazaniem strza³ki umieszczonej na
obudowie wentylatora.
Schemat pod³¹czenia zasilania wentylatorów serii
VV pokazano na rys. 3.
W wentylatorach serii VVR mo¿liwe jest
odwracanie kierunku przep³ywu powietrza.
Korzystanie z tej funkcji mo¿liwe jest po
pod³¹czeniu prze³¹cznika S (patrz rys. 4) lub przy
u¿yciu po³¹czeñ kablowych:
PE
~220-240 V
50 Hz
N
N
L
L2
L1
Rys. 3
Â
PE
~220-240 V
50 Hz
N
N
L2
S
L
L1
Rys. 4
Â
- po pod³¹czeniu kabla do gniazda L2 wentylator
bêdzie pracowa³ w trybie wyci¹gu
- po pod³¹czeniu kabla do gniazda L1 wentylator
bêdzie pracowa³ w trybie nawiewu
PE
N
N
~220-240 V
50 Hz
L2
2
L1
4
L
Rys. 5
1
HL
5
3
P3-1-300
5
KONSERWACJA
GWARANCJA PRODUCENTA
Konserwacjê nale¿y przeprowadzaæ wy³¹cznie po
od³¹czeniu zasilania. Konserwacja obejmuje
okresowe usuwanie py³ów i zanieczyszczeñ z
powierzchni. Wentylator nale¿y umyæ miêkk¹
szmatk¹ i wod¹ z myd³em, a nastêpnie wytrzeæ
do sucha.
Producent gwarantuje sprawn¹ pracê wentylatora w ci¹gu
60 miesiêcy od dnia sprzeda¿y poprzez sieæ detaliczn¹ pod
warunkiem przestrzegania zasad transportu, przechowywania,
monta¿u i eksploatacji.
PRZECHOWYWANIE
Wentylator nale¿y przechowywaæ w
wentylowanym pomieszczeniu o temperaturze
od +5 do +40°C, o wilgotnoœci poni¿ej 80%
(w temperaturze 25°C), w oryginalnym
opakowaniu.
W przypadku braku informacji o dacie sprzeda¿y okres
gwarancyjny liczony jest od momentu wyprodukowania.
W przypadku wyst¹pienia w okresie gwarancyjnym zak³óceñ
w pracy wentylatora z winy producenta u¿ytkownik ma prawo
do wymiany wentylatora w punkcie zakupu.
UWAGA!!!
Po okresie eksploatacji wyrobu nie
wolno utylizowaæ jako nieposortowany
odpad komunalny. Zu¿yte urz¹dzenie
nale¿y przekazaæ do punktu sk³adowania
surowców wtórnych - zu¿ytych
urz¹dzeñ elektrycznych.
KONSERWACJA
Wentylator gotowy do u¿ytku
Model "VENTS"
VV 180
Data produkcji
Sprzedano
Nazwa sprzedawcy, pieczêæ sklepu
VVR 180
VV 230
VVR 230
proszê zaznaczyæ w³aœciwy
Pieczêæ potwierdzaj¹ca odbiór
Data sprzeda¿y
V01PL -(VV_VVR)-02
