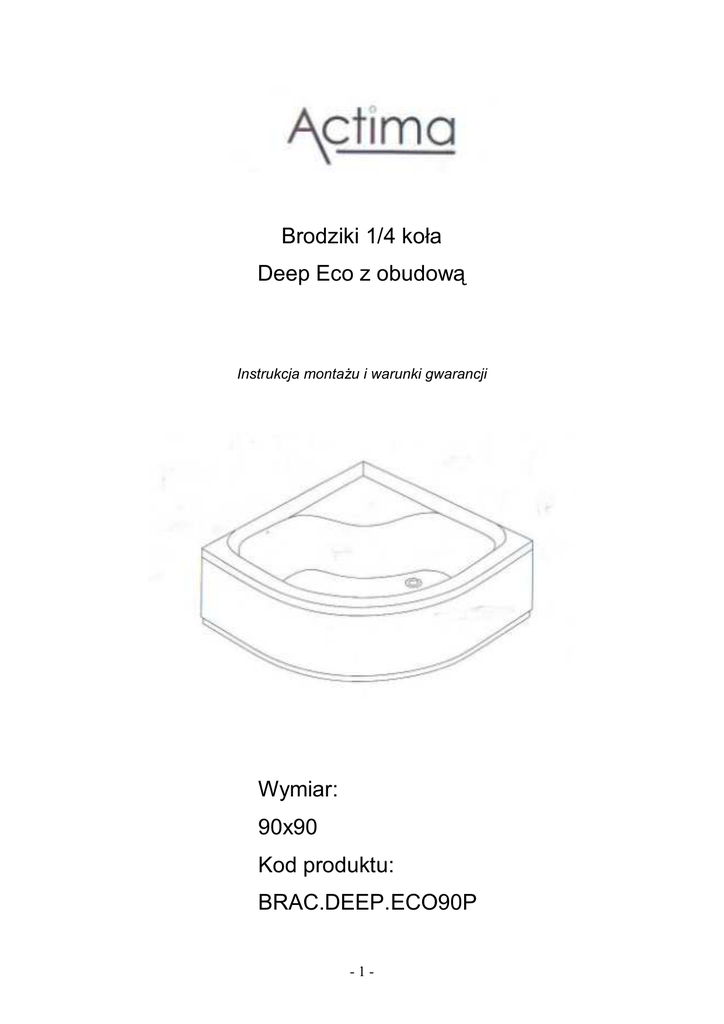

Instrukcja montażu brodzika Actima Deep Eco

Brodziki 1/4 koła
Deep Eco z obudową
Instrukcja montaŜu i warunki gwarancji
Wymiar:
90x90
Kod produktu:
BRAC.DEEP.ECO90P
-1-
Elementy składowe brodzika:
1 – Brodzik
1szt
2 – Obudowa
1szt
3 – StelaŜ metalowy
1szt
4 – Element dociskowy obudowy brodzika
4szt
5 – Plastikowy łącznik obudowy ze stelaŜem
2szt
6 – Końcówka nóŜki brodzika (powierzchnia brodzika)
4szt
7 – Końcówka nóŜki brodzika (przy podłodze)
4szt
8 – Długa szpilka/nóŜka
3szt
9 – Krótka szpilka/nóŜka
1szt
10 – Nakrętki kontrujące (M12)
22szt
11 – Wkręty mocujące stelaŜ do dna brodzika (Ø3.9*38)
4szt
12 – Wkręty mocujące obudowę do łącznika (Ø3.5*16)
2szt
13 – Plastikowa podkładka wkrętów mocujących obudowę
2szt
14 – Chromowana zaślepka podkładki wkrętów obudowy
2szt
-2-
PARAMETRY TECHNICZNE:
Podane wymiary mogą się róŜnić o ±5mm
Instrukcja montaŜu:
UWAGA! Brodzik naleŜy montować w taki sposób, aby boczną powierzchnią
przylegał do płytek. Nie naleŜy go instalować pod płytkami (Rys.1).
Przed
przystąpieniem
do
instalacji
naleŜy
bezwzględnie
ściągnąć
zabezpieczającą w celu skontrolowania czy nie ma jakichś uszkodzeń.
Rys. 1
-3-
folię
MONTAś STELAśA:
Brodzik zalecamy montować na oryginalnym stelaŜu. Obrócić brodzik do góry dnem
(zabezpiecz ranty przed porysowaniem). Wyznacz miejsca pod stelaŜ i przykręć go
wkrętami do dna (rys.2): jednakowej długości ramiona ustaw po przekątnej
naroŜników brodzika, pozostałe dwa ramiona ustaw tak, aby dłuŜsze ramię było
skierowane w kierunku siedziska. W ten sposób ustawiony stelaŜ przykręć do dna
brodzika oryginalnymi wkrętami (zalecane jest połoŜenie kleju montaŜowego między
brodzik a stelaŜ).
Rys. 2
UWAGA! UŜywanie nieoryginalnych śrub moŜe spowodować uszkodzenie dna
brodzika.
-4-
Dokręć nóŜki do stelaŜa. Wstępnie wyreguluj nóŜki na jednakową wysokość tak, aby
po skręceniu moŜna było zamontować obudowę.
NóŜki/podpory i uchwyty obudowy zamontuj według załączonego rysunku (rys.3
i rys.4) montując najkrótszą szpilkę pod siedziskiem. W razie potrzeby moŜna ją
skrócić.
Rys. 3
Rys. 4
-5-
Ustaw brodzik w docelowe miejsce i sprawdź, czy wszystkie nóŜki mają kontakt
z podłoŜem i czy brodzik leŜy stabilnie. Wypoziomuj dokładnie krawędzie brodzika.
Zgodnie z załączoną do armatury odpływowej instrukcją zainstaluj dolną część
syfonu i podłącz go do instalacji odpływowej. Sprawdź szczelność oraz czy jest
właściwy spływ wody z brodzika (rys.5).
Rys. 5
Zaleca się, aby syfon docelowo (po skręceniu) nie dotykał podłogi, gdyŜ moŜe to
spowodować nieszczelności na styku brodzika i syfonu. Jeśli zachodzi taka potrzeba
naleŜy podkuć posadzkę pod syfonem.
Wsuń do prowadnic, zamontowanych pod półokrągłym rantem brodzika, elementy
dociskowe obudowy według załączonego rysunku (rys.6), a następnie załóŜ
obudowę, przymocuj ją na końcach dwoma wkrętami (naleŜy nawiercić otwory pod
wkręty
w
dolnym
wyŜłobieniu
obudowy)
i załóŜ chromowane zaślepki.
-6-
do
kątowników
przy
nóŜkach
Rys. 6
Przed zasilikonowaniem krawędzi brodzika naleŜy wypełnić brodzik wodą do 1/3
pojemności i pozostawić do wyschnięcia silikonu (rys.7).
Rys. 7
Uszczelnij silikonem krawędź brodzika – zobacz rys. 7. JeŜeli linia krawędzi brodzika
nie jest równoległa do linii ściany, to naleŜy zastosować listwy wykończeniowo –
maskujące.
-7-
WARUNKI GWARANCJI:
Producent na brodziki Actima udziela 2 lata gwarancji licząc od daty zakupu.
Gwarancja nie obejmuje:
-
uszkodzeń mechanicznych zawinionych przez sprzedawcę, instalatora lub
uŜytkownika końcowego,
-
wad i uszkodzeń powstałych na skutek niewłaściwego stosowania,
-
wad i uszkodzeń powstałych na skutek wadliwego zainstalowania wyrobu
(niezgodnych z powyŜszą instrukcją lub sztuką budowlaną),
-
uszkodzeń powstałych na skutek osadzania się kamienia lub niewłaściwego
czyszczenia.
Gwarancja jest waŜna na terytorium Rzeczypospolitej Polskiej.
Wyprodukowano dla Excellent S.A.
30-841 Kraków, ul. Nad Drwiną 10/B3
tel: (012) 657–18–87 fax: (012) 657–19–96
-8-
