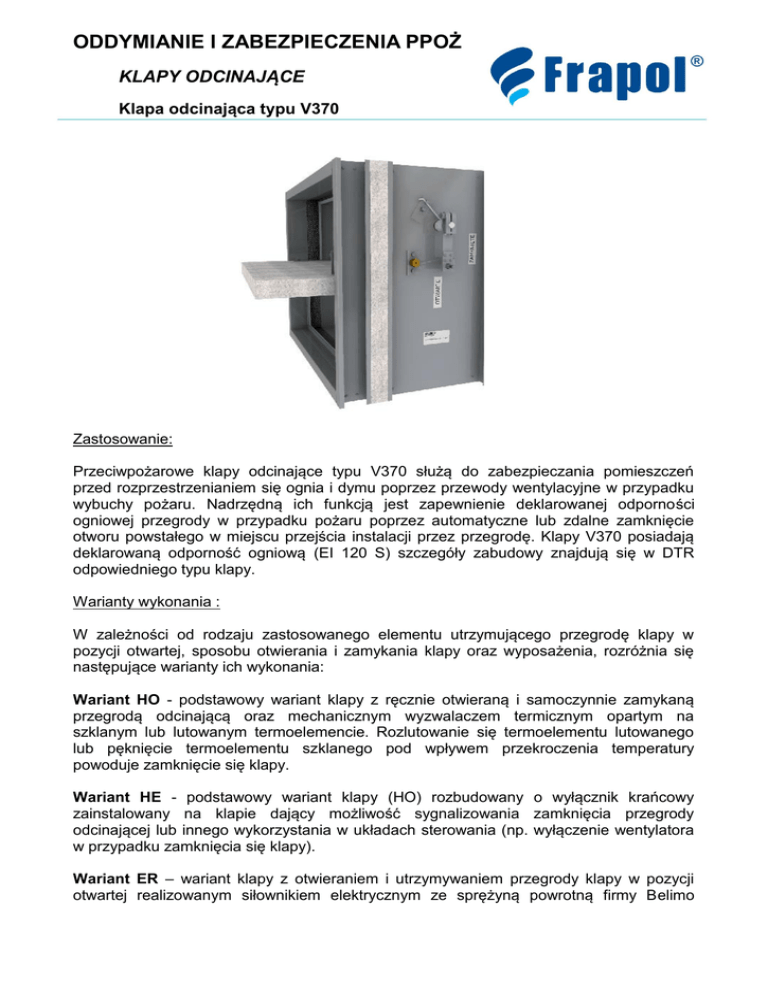

Klapa odcinająca V370 - karta katalogowa

ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Zastosowanie:
Przeciwpożarowe klapy odcinające typu V370 służą do zabezpieczania pomieszczeń
przed rozprzestrzenianiem się ognia i dymu poprzez przewody wentylacyjne w przypadku
wybuchy pożaru. Nadrzędną ich funkcją jest zapewnienie deklarowanej odporności
ogniowej przegrody w przypadku pożaru poprzez automatyczne lub zdalne zamknięcie
otworu powstałego w miejscu przejścia instalacji przez przegrodę. Klapy V370 posiadają
deklarowaną odporność ogniową (EI 120 S) szczegóły zabudowy znajdują się w DTR
odpowiedniego typu klapy.
Warianty wykonania :
W zależności od rodzaju zastosowanego elementu utrzymującego przegrodę klapy w
pozycji otwartej, sposobu otwierania i zamykania klapy oraz wyposażenia, rozróżnia się
następujące warianty ich wykonania:
Wariant HO - podstawowy wariant klapy z ręcznie otwieraną i samoczynnie zamykaną
przegrodą odcinającą oraz mechanicznym wyzwalaczem termicznym opartym na
szklanym lub lutowanym termoelemencie. Rozlutowanie się termoelementu lutowanego
lub pęknięcie termoelementu szklanego pod wpływem przekroczenia temperatury
powoduje zamknięcie się klapy.
Wariant HE - podstawowy wariant klapy (HO) rozbudowany o wyłącznik krańcowy
zainstalowany na klapie dający możliwość sygnalizowania zamknięcia przegrody
odcinającej lub innego wykorzystania w układach sterowania (np. wyłączenie wentylatora
w przypadku zamknięcia się klapy).
Wariant ER – wariant klapy z otwieraniem i utrzymywaniem przegrody klapy w pozycji
otwartej realizowanym siłownikiem elektrycznym ze sprężyną powrotną firmy Belimo
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
(dostosowanym specjalnie do obsługi klap p. poż.). Siłowniki te, mogą być zasilane
napięciem 24 V prądu stałego i zmiennego lub napięciem 230 V prądu zmiennego.
Standardowo siłownik wyposażony jest w wyzwalacz termiczny (termoelement wewnątrz i
na zewnątrz klapy). Siłownik elektryczny pozostający pod napięciem przez cały czas
utrzymuje przegrodę w pozycji otwartej. Brak zasilania siłownika spowodowany zanikiem
napięcia lub zadziałaniem wyzwalacza wskutek przekroczenia temperatury spowoduje, że
układ napędu zamknie przegrodę i utrzymuje ją w pozycji zamkniętej. W przypadku
zamknięcia się klapy spowodowanego przerwą w dostawie prądu ponowne włączenie
zasilania spowoduje otwarcie się klapy. Siłownik wyposażony jest w dwa wyłączniki
krańcowe (położenia zamkniętego i położenia otwartego przegrody).
Klapy w wariancie ER najczęściej wyposażone są w następujące siłowniki:
 Siłowniki Belimo BFN24-T, BFN230-T lub BFL24-T, BFL230-T – stosowane domyślnie,
wyposażone są w wyzwalacz termoelektryczny Belimo BAT 72, posiadający dwa
bezpieczniki termiczne TF1 i TF2 (wewnątrz i na zewnątrz obudowy klapy). W
przypadku wzrostu temperatury w otoczeniu lub wewnątrz klapy powyżej 72°C,
następuje zadziałanie bezpiecznika termicznego oraz zamknięcie przegrody klapy.
Zadziałanie któregokolwiek bezpiecznika powoduje trwałe i bezpowrotne odcięcie
napięcia zasilającego napęd. Jest to standardowy typ siłownika stosowany w klapach
V370.
 Siłowniki Belimo BFN24-T-ST lub BFN24-T-ST – siłownik analogiczny jak powyższy,
wyposażony dodatkowo we wtyczkę umożliwiającą podpięcie go do standardowego
modułu zasilająco – sterującego Belimo BKN.
 Siłowniki BELIMO BF24TL-T-ST – cyfrowy siłownik do klap odcinających przystosowany
do współpracy z szyną komunikacyjną MPBus.
Na indywidualne zapytanie dostępne są również inne typu siłowników, np. umożliwiające
komunikację za pomocą szyny LonWorks.
Szczegóły podłączeń elektrycznych oraz parametry stosowanych siłowników znajdują się
w DTR odpowiedniego typu klapy.
Wszystkie wyzwalacze termiczne mogą zadziałać w temperaturach 72±5°C lub
90±5°C. Standardowo montowane są wyzwalacze działające przy temperaturze
72±5°C.
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Klapy o przekroju prostokątnym:
Konstrukcja:
W wykonaniu standardowym klapy przeciwpożarowe typu V370 składają się
z dwuczęściowych stalowych korpusów wykonanych z blachy ocynkowanej, rozdzielonych
elementami dystansowymi izolujące obie części, przegrody odcinającej wykonanej z
ognioodpornej płyty Promatect zawieszonej na zawiasach i czopach w części izolującej
korpusy, uszczelek wentylacyjnych i pęczniejących, osi i cięgna napędu oraz elementów
dodatkowych różnych dla poszczególnych wariantów wykonania, zabezpieczających i
realizujących podstawowe zadanie, jakim jest otwieranie i zamykanie przegrody
odcinającej a także utrzymywanie jej w położeniu otwartym lub zamkniętym.
Wariant HO
Wariant ER
Wariant HE
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Standardowe przekroje produkowanych klap typu V370 mogą być dowolną kombinacją
niżej podanych wymiarów B i H pod warunkiem zachowania powierzchni nominalnej
przekroju poprzecznego klapy mniejszej lub równej 1 m 2:
B (szerokość) = 150, 200, 250, 300, 350, 400, 450, 500, 560, 630, 750, 800, 900, 1000,
1100, 1200, 1250, 1300, 1400, 1500 mm.
H (wysokość) = 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000 mm
Wykonuje się również klapy o wymiarach B lub H pośrednich. Klapy o wymiarach
pośrednich traktowane są jako wykonanie specjalne.
Długość klap prostokątnych wynosi 370 mm niezależnie od ich wielkości. W przypadku,
gdy szerokość klapy (wymiar B), lub wysokość klapy (wymiar H), przekraczają
dopuszczalne wymiary dla klapy pojedynczej, wykonuje się klapę dzieloną w formie baterii.
Bateria klap może składać się z 2-ch kolumn i „n” wierszy, jeśli osie przegrody klap
składowych ustawione są poziomo lub z 2-ch wierszy i „n” kolumn, jeśli osie przegrody
klap składowych ustawione są pionowo.
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Na indywidualne zamówienie możliwe jest wykonanie klapy V370 w wykonaniu
specjalnym:
- klapy do pracy w środowisku atmosferycznym lub narażone na bezpośrednie
oddziaływanie wody lub mrozu.
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Wolny przekrój i wielkość wskaźnika f1
Klapy pr zeciwpożarowe t ypu V370
f1
20,0 16,0
13,3
11,4
10,0
Wym
Wys.
.
250
300
350
400
Szer. 200
150 0,0156 0,0216 0,0276 0,0336 0,0396
200 0,0221 0,0306 0,0391 0,0476 0,0561
250 0,0286 0,0396 0,0506 0,0616 0,0726
300 0,0351 0,0486 0,0621 0,0756 0,0891
350 0,0416 0,0576 0,0736 0,0896 0,1056
400 0,0481 0,0666 0,0851 0,1036 0,1221
450 0,0546 0,0756 0,0966 0,1176 0,1386
500 0,0611 0,0846 0,1081 0,1316 0,1551
560 0,0689 0,0954 0,1219 0,1484 0,1749
630 0,0780 0,1080 0,1380 0,1680 0,1980
750 0,0936 0,1296 0,1656 0,2016 0,2376
800 0,1001 0,1386 0,1771 0,2156 0,2541
900 0,1131 0,1566 0,2001 0,2436 0,2871
1000 0,1261 0,1746 0,2231 0,2716 0,3201
1100 0,1391 0,1926 0,2461 0,2996 0,3531
1200 0,1521 0,2106 0,2691 0,3276 0,3861
1250 0,1586 0,2196 0,2806 0,3416 0,4026
1300 0,1651 0,2286 0,2921 0,3556 0,4191
1400 0,1781 0,2466 0,3151 0,3836 0,4521
1500 0,1911 0,2646 0,3381 0,4116 0,4851
8,9
8,0
6,7
5,7
5,0
4,4
4,0
450
0,0456
0,0646
0,0836
0,1026
0,1216
0,1406
0,1596
0,1786
0,2014
0,2280
0,2736
0,2926
0,3306
0,3686
0,4066
0,4446
0,4636
0,4826
0,5206
0,5586
500
0,0516
0,0731
0,0946
0,1161
0,1376
0,1591
0,1806
0,2021
0,2279
0,2580
0,3096
0,3311
0,3741
0,4171
0,4601
0,5031
0,5246
0,5461
0,5891
0,6321
600
0,0636
0,0901
0,1166
0,1431
0,1696
0,1961
0,2226
0,2491
0,2809
0,3180
0,3816
0,4081
0,4611
0,5141
0,5671
0,6201
0,6466
0,6731
0,7261
0,7791
700
0,0756
0,1071
0,1386
0,1701
0,2016
0,2331
0,2646
0,2961
0,3339
0,3780
0,4536
0,4851
0,5481
0,6111
0,6741
0,7371
0,7686
0,8001
0,8631
X
800
0,0876
0,1241
0,16 06
0,1971
0,2336
0,2701
0,3066
0,3431
0,3869
0,4380
0,5256
0,5621
0,6351
0,7081
0,7811
0,8541
0,8541
X
X
X
900
0,0996
0,1411
0,1826
0,2241
0,2656
0,3071
0,3486
0,3901
0,4399
0,4980
0,5976
0,6391
0,7221
0,8051
0,8881
X
X
X
X
X
1000
0,1116
0,1581
0,2046
0,2511
0,2976
0,3441
0,3906
0,4371
0,4929
0,5580
0,6696
0,7161
0,8091
0,9021
X
X
X
X
X
X
Montaż klap:
 Montaż klap powinien odpowiadać jednemu z przedstawionych w DTR oraz
Aprobacie Technicznej wariantów zabudowy
 Oś obrotu przegrody może być ustawiona poziomo lub pionowo. Kierunek
przepływu powietrza przez klapę jest bez znaczenia dla sposobu jej montażu (przed
lub za przegrodą)
 Montaż klap może odbywać się w oddzieleniu ogniowym pionowym
 Zastosowane materiały montażowe i sposób podwieszenia winien uniemożliwić
nieumyślną zmianę położenia klapy względem oddzielenia ogniowego
 Klapa musi być połączona z instalacją wentylacji bez jakichkolwiek naprężeń, w
sposób trwały i szczelny
 Z obu stron zabudowanej klapy wewnątrz podłączonych przewodów wentylacyjnych
musi być wolna przestrzeń umożliwiająca pełne otwarcie przegrody odcinającej
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
 Instalację elektryczną sygnalizacji, oraz zasilania elementów napędu należy
wykonać zgodnie ze schematami ideowymi dla odpowiedniego wariantu wykonania
klapy
 Po zainstalowaniu elementu w przegrodzie ogniowej (w zależności od wariantu
zabudowy, klapa lub kanał), wykonać doszczelnienie pomiędzy przegrodą ogniową
a zamontowanym elementem wg przyjętego wariantu zabudowy. Po doszczelnieniu
należy sprawdzić, czy klapa działa poprawnie i czy elementy napędu klapy nie
zostały zabrudzone. Jeżeli tak to należy je oczyścić
Ciężary klap przeciwpożarowych dla wariantów HO i HE.
Ciężary klap przeciwpożarowych typu V370 dla wariantów HO i HE
Wys.
Szer.
150
200
250
300
350
400
450
500
560
630
750
800
900
1000
1100
1200
1250
1300
1400
1500
200
[kg]
8,5
9,4
10,4
11,3
12,3
13,3
14,2
15,2
13,3
17,8
20,0
21,0
23,0
24,9
26,8
28,8
29,8
30,8
32,8
34,8
250
300
350
400
450
500
600
700
800
900
1000
9,4
10,4
11,4
12,5
13,5
14,6
15,6
16,7
17,9
19,5
22,0
23,0
25,2
27,3
29,4
31,5
32,5
33,5
35,5
37,6
10,2
11,3
12,5
13,6
14,7
15,9
17,0
18,2
19,5
21,2
23,9
25,0
27,4
29,6
31,9
34,2
35,2
36,2
38,4
40,6
11,2
12,4
13,6
14,9
16,0
17,3
18,6
19,8
21,2
23,0
26,0
27,2
29,7
32,1
34,5
37,0
38,0
39,0
40,8
43,0
12,1
13,4
14,7
16,0
17,3
18,7
20,0
21,3
22,8
24,8
27,9
29,2
31,9
34,5
37,1
39,8
40,8
41,8
43,5
45,7
13
14,4
15,8
17,2
18,5
20,0
21,4
22,8
24,4
26,5
29,8
31,2
34,0
36,8
39,6
42,5
43,5
44,5
46,3
48,5
13,8
15,3
16,8
18,3
19,8
21,3
22,8
24,3
26,0
28,2
31,8
33,2
36,2
39,2
42,1
45,2
46,3
47,3
49,9
52,5
15,6
17,2
18,9
20,5
22,2
23,9
25,6
27,2
29,2
31,6
35,6
37,2
40,6
43,9
47,2
50,6
51,6
52,6
56,0
60,5
17,4
19,3
21,1
22,9
24,7
26,6
28,5
30,3
32,5
35,1
39,5
41,3
45,0
48,7
52,4
56,0
57,0
58,0
60,5
X
19,2
21,2
23,2
25,2
27,2
29,2
31,2
33,2
35,6
38,5
43,3
45,3
49,4
53,4
57,4
61,5
62,5
X
X
X
21,0
23,1
25,3
27,5
29,7
31,8
33,9
36,1
38,7
41,9
47,1
49,3
53,8
58,1
62,4
X
X
X
X
X
22,8
25,0
27,4
29,8
32,2
34,4
36,6
39,0
41,8
45,3
50,9
53,3
58,2
62,8
X
X
X
X
X
X
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Warianty zabudowy klap :
W zależności od projektowanego sposobu usytuowania klapy w stosunku do oddzielenia
ogniowego rozróżniamy warianty zabudowy:
 w oddzieleniu ogniowym,
 w oddaleniu od oddzielenia ogniowego,
Szczególnym przypadkiem usytuowania klapy w stosunku do oddzielenia ogniowego jest
jej zabudowa w oddaleniu od przegrody ogniowej (szczegóły montażu i zabudowy podane
są w DTR dla każdego typu klapy).
Dla oddzielenia ogniowego klasy EI120 minimalna grubość przegrody wynosi:
 oddzielenie wykonane z betonu – 110 mm,
 oddzielenie murowane z bloczków z betonu komórkowego – 115 mm,
 oddzielenie murowane z cegły pełnej – 120 mm,
 oddzielenie typu lekkiego np. gipsowo – kartonowe – 125 mm,
TYPOWE WYMIARY KLAP ORAZ STOSOWANY DO POSZCZEGÓLNYCH WIELKOŚCI
TYP SIŁOWNIKA
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Schematy ideowe instalacji elektrycznej:

Schemat ideowy instalacji elektrycznej dla klapy w wariancie ER BFL
Schemat połączeń siłownika klapy przeciwpożarowej wariant ER
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Schemat połączeń wyłącznika krańcowego klapy przeciwpożarowej wariant ER
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Dane techniczne siłowników Belimo :
Typ siłowników ze sprężyną powrotną
BFN24-T
BFN24-T-ST
Parametry
Napięcie zasilania
BFN230-T
24V~
±20%, AC 230
50/60Hz
50/60Hz
Pobór mocy
BFL24-T-ST
BFL 230 - T
V AC
24V, AC 230
50/60Hz
50/60Hz
BF 24TL-T-ST
V
AC
24
50/60Hz
DC 24V
4W
podczas otwierania
podczas utrzymywania 1,1 W
w pozycji otwartej
Moc znamionowa
10VA
5W
2,5 W
3,5 W
1,1 W
0,8 W
1,1 W
12,5VA
4 VA
6,5 VA
10 VA
Klasa ochrony
III
II
III
II
III
Stopień ochrony
IP42
IP42
IP54
IP54
IP54
Wyłącznik pomocniczy
2xEPU
250V
punkt włączenia
Czas ruchu
Siłownik (otwieranie)
Sprężyna powrotna
( zamykanie)
Wskazanie położenia
Temperatura otoczenia
Poziom
dźwięku
Trwałość
Obsługa
o
2xSPDT
6(3)A, 2xEPU 6(3)A, 6(1.5)A,
250V
AC250V
o
o
o
o
o
7W
2W
2xSPDT
6(1.5)A,
AC 250V
5 , 80
5 , 80
5 , 80
140s
~16s
o
(@tamb=20 C)
140s
~16s
o
(@tamb=20
C)
~40÷60s
~40÷75s
(0÷4Nm)
(0÷4Nm)
~20s
przy –20 ÷
~20s przy –20
o
o
+55 C;
÷
+55 C;
maks. 60s
maks.
60s
o
o
przy +50 C
przy +50 C
o
V
o
5 , 80
Gniazdo
do
połączenia
BKN23024LON
lub
BKN23024MP
~140 s
~16 s przy
temperaturze
otoczenia 20
o
C;
mechaniczne ze mechaniczne
ze
wskaźnikiem
wskaźnikiem
o
o
-30 ÷ +55 C
-30 ÷ +55 C
mechaniczne
ze
wskaźnikiem
o
-30 ÷ +55 C
mechaniczne
ze
wskaźnikiem
o
-30 ÷ +55 C
mechaniczne
ze
wskaźnikiem
Silnik
max.45dB(A);
sprężyna
~62dB(A)
Silnik
max.45dB(A);
sprężyna
~62dB(A)
Silnik
max.45dB(A)
;
sprężyna
~62dB(A)
Silnik
max.45dB(A);
sprężyna
~62dB(A)
Silnik
natężenia max.45dB(A);
sprężyna
~62dB(A)
o
-30 ÷ +50 C
min. 60
nastawień
000 min. 60 000 min. 60 000 min. 60 000 min. 60 000
nastawień
nastawień
nastawień
nastawień
bezobsługow
bezobsługowy
bezobsługowy bezobsługowy
bezobsługowy
y
 - Pobór mocy przy utrzymaniu położenia
Objaśnienia oznaczeń odmian siłowników ze sprężyną powrotną.
„T” - umieszczone przed napięciem zasilania oznacza siłownik wyposażony w zewnętrzny
wyzwalacz termoelektryczny.
„T” - umieszczone po napięciu zasilania oznacza siłownik wyposażony w zewnętrzny i
kanałowy (wewnętrzny) wyzwalacz termoelektryczny.
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
„ST”- umieszczone na końcu oznaczenia siłownika oznacza, że kabel podłączeniowy
zakończony jest wtyczką umożliwiającą podłączenie do modułu kontrolnozasilającego BKN230-24.
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Opory przepływu klap typu V370 w zależności od f 1 i w :
Poziom powierzchniowego ciśnienia akustycznego LpA w zależności od f1 i w :
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Zależność k1 od Fkl/Fo
LwA = LpA + k1 [dB]
gdzie:
k1 - poprawka w dB określona z wykresu w zależności od stosunku Fkl/F0
Fkl - powierzchnia przekroju klapy, m2
F0 - powierzchnia odniesienia równa 1 m2
ODDYMIANIE I ZABEZPIECZENIA PPOŻ
KLAPY ODCINAJĄCE
Klapa odcinająca typu V370
Produkty opcjonalne:
Produkty opcjonalne: klapa odcinająca VD370 do systemów wielostrefowej wentylacji
pożarowej, klapa odcinająca RK150, klapa odcinająca RK370, klapa odcinająca RK370M
Przykład zamówienia:
Dokumenty dopuszczające:
Europejska Norma Zharmonizowana PN-EN 15650:2010
Certyfikat Zgodności Nr 1488-CPR-0352/W
wydany przez:
INSTYTUT TECHNIKI BUDOWLANEJ
00-611 Warszawa, ul. Filtrowa 1
Atest higieniczny HK/B/1539/01/2012
wydany przez:
NARODOWY INSTYTUT ZDROWIA PUBLICZNEGO - PZH
00-791 Warszawa, ul. Chocimska 24
Deklaracja Zgodności
