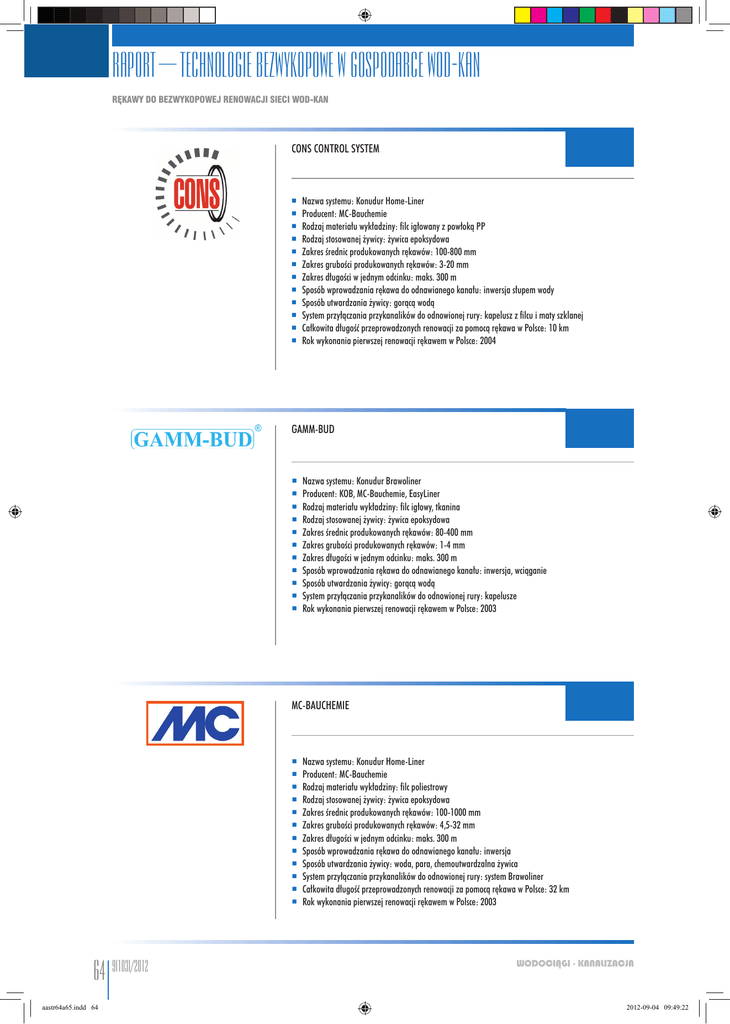

RAPORT – TECHNOLOGIE BEZWYKOPOWE W GOSPODARCE WOD-KAN
RĘKAWY DO BEZWYKOPOWEJ RENOWACJI SIECI WOD-KAN
CONS CONTROL SYSTEM
Nazwa systemu: Konudur Home-Liner
Producent: MC-Bauchemie
Rodzaj materiału wykładziny: filc igłowany z powłoką PP
Rodzaj stosowanej żywicy: żywica epoksydowa
Zakres średnic produkowanych rękawów: 100-800 mm
Zakres grubości produkowanych rękawów: 3-20 mm
Zakres długości w jednym odcinku: maks. 300 m
Sposób wprowadzania rękawa do odnawianego kanału: inwersja słupem wody
Sposób utwardzania żywicy: gorącą wodą
System przyłączania przykanalików do odnowionej rury: kapelusz z filcu i maty szklanej
Całkowita długość przeprowadzonych renowacji za pomocą rękawa w Polsce: 10 km
Rok wykonania pierwszej renowacji rękawem w Polsce: 2004
GAMM-BUD
Nazwa systemu: Konudur Brawoliner
Producent: KOB, MC-Bauchemie, EasyLiner
Rodzaj materiału wykładziny: filc igłowy, tkanina
Rodzaj stosowanej żywicy: żywica epoksydowa
Zakres średnic produkowanych rękawów: 80-400 mm
Zakres grubości produkowanych rękawów: 1-4 mm
Zakres długości w jednym odcinku: maks. 300 m
Sposób wprowadzania rękawa do odnawianego kanału: inwersja, wciąganie
Sposób utwardzania żywicy: gorącą wodą
System przyłączania przykanalików do odnowionej rury: kapelusze
Rok wykonania pierwszej renowacji rękawem w Polsce: 2003
MC-BAUCHEMIE
64 9(103)/2012
aastr64a65.indd 64
Nazwa systemu: Konudur Home-Liner
Producent: MC-Bauchemie
Rodzaj materiału wykładziny: filc poliestrowy
Rodzaj stosowanej żywicy: żywica epoksydowa
Zakres średnic produkowanych rękawów: 100-1000 mm
Zakres grubości produkowanych rękawów: 4,5-32 mm
Zakres długości w jednym odcinku: maks. 300 m
Sposób wprowadzania rękawa do odnawianego kanału: inwersja
Sposób utwardzania żywicy: woda, para, chemoutwardzalna żywica
System przyłączania przykanalików do odnowionej rury: system Brawoliner
Całkowita długość przeprowadzonych renowacji za pomocą rękawa w Polsce: 32 km
Rok wykonania pierwszej renowacji rękawem w Polsce: 2003
WODOCIĄGI - KANALIZACJA
2012-09-04 09:49:22
RAPORT – TECHNOLOGIE BEZWYKOPOWE W GOSPODARCE WOD-KAN
PER AARSLEFF Polska
Nazwa systemu: zestaw do wykonania bezwykopowej renowacji metodą Aarsleff
Producent: Per Aarsleff
Rodzaj materiału wykładziny: rękaw Aarsleff
Rodzaj stosowanej żywicy: poliestrowa, epoksydowa, bisfenylowa, winyloestrowa, poliuretanowa
Zakres średnic produkowanych rękawów: 50-3000 mm (istnieje możliwość wykonania dowolnych
średnic, również kształtów niekołowych)
Zakres grubości produkowanych rękawów: 3-50 mm
Zakres długości w jednym odcinku: maks. 800 m
Sposób wprowadzania rękawa do odnawianego kanału: inwersja słupem wody lub sprężonym
powietrzem (możliwe inne sposoby wprowadzania)
Sposób utwardzania żywicy: termiczny, chemiczny
System przyłączania przykanalików do odnowionej rury: kształtki kapeluszowe krótkie (uszczelniające
włączenia przykanalika) i długie (uszczelniające przełącza na żądanej długości wraz z uszczelnieniem
włączenia przykanalika)
Całkowita długość przeprowadzonych renowacji za pomocą rękawa w Polsce: ponad 500 km
Rok wykonania pierwszej renowacji rękawem w Polsce: 1993
TECH-KAN Adam Wojciechowski
Nazwa systemu: Robo-Liner, Konudur-Liner
Producent: Szwajcaria, Niemcy
Rodzaj materiału wykładziny: filc poliestrowy
Rodzaj stosowanej żywicy: żywica epoksydowa
Zakres średnic produkowanych rękawów: 100-600 mm
Zakres grubości produkowanych rękawów: 3-26 mm
Zakres długości w jednym odcinku: 5-250 m
Sposób wprowadzania rękawa do odnawianego kanału: inwersja słupem wody
Sposób utwardzania żywicy: gorącą wodą – 85°C
System przyłączania przykanalików do odnowionej rury: systemem kapelusza
Całkowita długość przeprowadzonych renowacji za pomocą rękawa w Polsce: ok. 9 km
Rok wykonania pierwszej renowacji rękawem w Polsce: 2007
UNIMARK
Nazwa systemu: Rękaw CIPP Insituform, Homeliner, Brawoliner, Flexliner, Carbolith
Producent: Insituform, MC-Bauchemie, Fluvius, Minova Carbotech, Trelit
Rodzaj materiału wykładziny: włóknina poliestrowa
Rodzaj stosowanej żywicy: dwukomponentowa żywica epoksydowa (Konudur 170 TL-NV, Konudur 160
PL-XL, Konudur 102), trzykomponentowa żywica krzemianowa Carbolith
Zakres średnic produkowanych rękawów: 100-600 mm
Zakres grubości produkowanych rękawów: 3-15 mm
Zakres długości w jednym odcinku: maks. 150 m
Sposób wprowadzania rękawa do odnawianego kanału: ciśnienie powietrza (bęben inwersyjny, pistolet
inwersyjny, robot kanalizacyjny – instalacja rękawów w kanałach bocznych od wnętrza kolektorów
nieprzełazowych)
Sposób utwardzania żywicy: gorąca woda lub samoczynna reakcja chemiczna
System przyłączania przykanalików do odnowionej rury: kształtki kapeluszowe do 1 m długości, rękawy
instalowane w kanałach bocznych od wnętrza kolektorów nieprzełazowych, iniekcje żywicy
Całkowita długość przeprowadzonych renowacji za pomocą rękawa w Polsce: kilkadziesiąt kilometrów
Rok wykonania pierwszej renowacji rękawem w Polsce: ok. 2000
Zestawienie firm oferujących rękawy do bezwykopowej renowacji sieci wod-kan przygotowano na podstawie odesłanych ankiet. Stan z 24 sierpnia 2012 r.
WODOCIĄGI - KANALIZACJA
aastr64a65.indd 65
Opracowanie: Martyna Matuszczak
