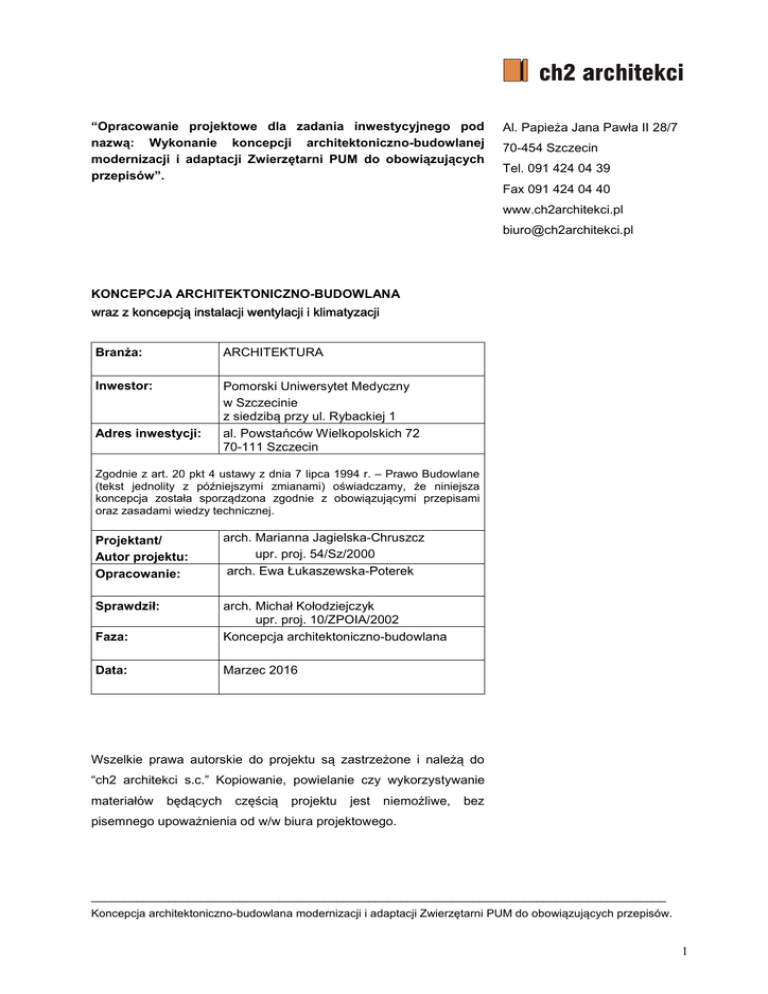

16001_2016_07_06_opis KONCEPCJA

ch2 architekci
“Opracowanie projektowe dla zadania inwestycyjnego pod
nazwą: Wykonanie koncepcji architektoniczno-budowlanej
modernizacji i adaptacji Zwierzętarni PUM do obowiązujących
przepisów”.
Al. Papieża Jana Pawła II 28/7
70-454 Szczecin
Tel. 091 424 04 39
Fax 091 424 04 40
www.ch2architekci.pl
[email protected]
KONCEPCJA ARCHITEKTONICZNO-BUDOWLANA
wraz z koncepcją instalacji wentylacji i klimatyzacji
Branża:
ARCHITEKTURA
Inwestor:
Pomorski Uniwersytet Medyczny
w Szczecinie
z siedzibą przy ul. Rybackiej 1
al. Powstańców Wielkopolskich 72
70-111 Szczecin
Adres inwestycji:
Zgodnie z art. 20 pkt 4 ustawy z dnia 7 lipca 1994 r. – Prawo Budowlane
(tekst jednolity z późniejszymi zmianami) oświadczamy, że niniejsza
koncepcja została sporządzona zgodnie z obowiązującymi przepisami
oraz zasadami wiedzy technicznej.
Projektant/
Autor projektu:
Opracowanie:
arch. Marianna Jagielska-Chruszcz
upr. proj. 54/Sz/2000
arch. Ewa Łukaszewska-Poterek
Sprawdził:
Faza:
arch. Michał Kołodziejczyk
upr. proj. 10/ZPOIA/2002
Koncepcja architektoniczno-budowlana
Data:
Marzec 2016
Wszelkie prawa autorskie do projektu są zastrzeżone i należą do
“ch2 architekci s.c.” Kopiowanie, powielanie czy wykorzystywanie
materiałów
będących
częścią
projektu
jest
niemożliwe,
bez
pisemnego upoważnienia od w/w biura projektowego.
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
1
Spis treści:
strona
1. Przedmiot opracowania
3
2. Podstawa opracowania
3
3. Stan istniejący.
3
4. Charakterystyczne parametry projektowanej przebudowy budynku.
4
5. Zestawienie powierzchni projektowanego obiektu
4
6. Ogólny opis funkcji.
5
7. Koncepcja instalacji wentylacji i klimatyzacji.
6
7.1. Infrastruktura zewnętrzna
6
7.2. Instalacja c.o.
6
7.3. Instalacja zasilenia nagrzewnic wentylacyjnych
7
7.4. Instalacja zimnej i ciepłej wody użytkowej
7
7.5. Instalacja kanalizacji sanitarnej
9
7.6. Instalacja hydrantowa
9
7.7. Instalacja klimatyzacji z bezpośrednim odparowaniem
9
7.8. Instalacja wentylacji mechanicznej
11
7.9. Instalacja oddymiania /SAP
13
8. Uwagi ogólne
13
Załączniki
Załącznik nr 1 – dokumentacja fotograficzna (stan istniejący)
Spis rysunków:
Inwentaryzacja:
I.1.1. Plan sytuacyjny
skala 1:500
I.2.1. Rzut piwnicy
skala 1:100
I.3.1. Widoki ścian
skala 1:100
Koncepcja:
A.2.1. Rzut piwnicy
skala 1:100
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
2
1. Przedmiot opracowania
Przedmiotem opracowania jest koncepcja architektoniczno-budowlana istniejących pomieszczeń Zwierzętarni
PUM mieszczącej się na terenie Samodzielnego Publicznego Szpitala Klinicznego nr 2 w Szczecinie przy ulicy
Powstańców Wielkopolskich 72.
Opracowanie określa zakres i rodzaj zmian funkcji i wyposażenia instalacyjnego, realizuje wytyczne Inwestora
oraz wymagania obowiązujących przepisów związanych.
2. Podstawa opracowania
Inwentaryzacja stanu istniejącego dla potrzeb projektowych
Wizja lokalna i dokumentacja fotograficzna
Ustawa z dnia 7 lipca 1994 r. – Prawo budowlane (jednolity tekst Dz. U. z 2013 r. poz. 1409);
Ustawa z dnia 27 kwietnia 2001r. Prawo ochrony środowiska, (Dz.U.2001 nr 62 poz.627);
Ustawa z dnia 27 marca 2003r. o planowaniu i zagospodarowaniu przestrzennym, (Dz.U.2003 nr 80 poz.
717);
Ustawa z dnia 23 lipca 2003r. o ochronie zabytków i opiece nad zabytkami, (Dz.U.2003 nr 162 poz.1568);
Ustawa z dnia 29 stycznia 2004r. Prawo zamówień publicznych, (Dz.U.2004 nr 19 poz.177);
Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim
powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.);
Obwieszczenie Ministra Gospodarki, Pracy i Polityki Społecznej z dnia 28 sierpnia 2003 r. w sprawie
ogłoszenia jednolitego tekstu rozporządzenia Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów
bezpieczeństwa i higieny pracy (Dz. U. z 2003 r. Nr 169, poz. 1650);
Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z 16 czerwca 2003 r. w sprawie uzgadniania
projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U. Nr 121, poz. 1137 z późniejszymi
zmianami Nr 119 poz. 998 z 2009 r.);
Rozporządzeniu Ministra Zdrowia z dnia 26 czerwca 2012r. w sprawie szczegółowych wymagań jakim
powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą.
Rozporządzenie Rady Ministrów z 9 listopada 2004 r. w sprawie określenia rodzajów przedsięwzięć
mogących znacząco oddziaływać na środowisko (Dz. U. z 2004r. Nr 257 poz. 2573)
Ustawa Prawo ochrony Środowiska (Dz.U. z 2001r. Nr 62 poz. 627 z pózn. zm.)
Ustawa z 21 stycznia 2005 roku o doświadczeniach na zwierzętach Dz. U. Nr 33.
Ustawa z dnia 18 grudnia 2003 r. o zakładach leczniczych dla zwierząt
Ustawa z dnia 15 stycznia 2015r o ochronie zwierząt wykorzystywanych do celów naukowych lub
edukacyjnych
Rozporządzenie Ministra Rolnictwa i Rozwoju Wsi z dnia 10 marca 2006 r. w sprawie szczegółowych
warunków utrzymywania zwierząt laboratoryjnych w jednostkach doświadczalnych, jednostkach hodowlanych
i u dostawców
Dyrektywa Parlamentu Europejskiego i Rady 2010/63/UE z dnia 10 września 2010r w sprawie ochrony
zwierząt wykorzystywanych do celów naukowych
Rozporządzenie Ministra Rolnictwa i Rozwoju Wsi z dnia 16 sierpnia 2004 r. w sprawie wymagań dla klinik
weterynaryjnych.
3. Stan istniejący.
Objęty opracowaniem zespół pomieszczeń zwierzętarni znajduje się w kondygnacji piwnic i na półpiętrze
trzykondygnacyjnego, przekrytego stromym dachem, podpiwniczonego budynku mieszczącego działy badawcze i
dydaktyczne. Budynek został wzniesiony w latach trzydziestych XX wieku, częściowo zniszczony w czasie II
wojny światowej – został odbudowany w 1948r. Pomieszczenia kondygnacji piwnic są usytuowane od około
2,80m w obszarze podstawowej części piwnic do około 1,70m w obszarze półpiętra poniżej poziomu terenu
urządzonego przy budynku. Nad pomieszczeniami stropy ceramiczne, odcinkowe Kleina.
Pomieszczenia wykorzystywane są aktualnie dla potrzeb Zwierzętarni.
Pomieszczenia są oświetlone światłem dziennym przez studzienki doświetlające. Są wyposażone w instalacje
wody ciepłej i zimnej, w instalację kanalizacji sanitarnej, instalacje elektryczne, instalacje wentylacji
mechanicznej. Zwierzęta są przetrzymywane w tradycyjnych klatkach.
Pomieszczenia są w złym stanie technicznym, infrastruktura instalacyjna jest zdecydowanie zdekapitalizowana –
urządzenia pracują ponad 20 lat bez kapitalnych remontów.
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
3
Układ funkcjonalny pomieszczeń wymuszony istniejącym układem ścian oraz występującymi różnicami w
poziomie posadzek jest częściowo przypadkowy. Brak śluz i dbałości o izolacje zwierząt wymaganą ich stanem i
charakterem przeprowadzanych badań. Brak wyodrębnionych pomieszczeń do mycia i sterylizacji klatek poideł,
korytek, tac i pozostałego sprzętu stosowanego w trakcie doświadczeń i badań.
W niektórych pomieszczeniach widoczne zacieki na sufitach.
Zestawienie powierzchni istniejącej zwierzętarni:
NR
NAZWA POMIESZCZENIA
PIWNICA
1
komunikacja
2
pomieszczenie magazynowe
3
komunikacja
4
pomieszczenie magazynowe
5
pomieszczenie hodowli
6
magazyn klatek
7
magazyn ściółki
8
pomieszczenie magazynowe
9
pokój socjalny
10
pomieszczenie hodowli
11
pomieszczenie hodowli
12
pomieszczenie
13
sala obrazowania
14
pomieszczenie magazynowe
15
komunikacja
16
komunikacja
17
sala operacyjna
18
wentylatorownia
suma pow. użytkowej [m2]
POW. UŻYT.
22,00
9,22
49,14
10,02
35,29
4,91
14,82
21,79
8,58
17,17
44,68
27,23
25,86
8,82
1,14
6,49
13,16
20,04
340,36
4. Charakterystyczne parametry projektowanej przebudowy budynku.
Powierzchnie:
- powierzchnia użytkowa objęta opracowaniem - 334,21 m2
- kubatura – ok. 835,53 m3
- liczba kondygnacji - 3 nadziemne, 1 podziemna (projektowana przebudowa - w piwnicy)
5. Zestawienie powierzchni projektowanego obiektu
NR
NAZWA POMIESZCZENIA
PIWNICA
1.1
śluza
1.2
pomieszczenie kwarantanny
1.3
śluza
1.4
pomieszczenie hodowli
1.5
hodowla / rozród
1.6
gabinet zabiegowy
1.7
przygotowanie klatek do mycia
1.8
mycie klatek, butelek, tac itp..
1.9
sterylizatornia
1.10
magazyn klatek
1.11
łazienka / szatnia personelu
1.12
gabinet zabiegowy
1.12a
aneks dla zwierząt wymag. zaciem. pomiesz.
1.13
pomieszczenie hodowli
POW. UŻYT.
10,98
13,18
4,55
15,36
8,45
12,68
7,26
14,82
8,36
10,45
8,53
13,00
4,63
44,68
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
4
1.14
sala obrazowa
1.15
pokój pooperacyjny / eutanazja
1.16
sala operacyjna
1.17
śluza
1.18
komunikacja
1.19
magazyn paszy
1.20
magazyn ściółki
1.21
magazyn brudny
1.22
pomieszczenie porządkowe
1.23
pokój personelu
1.24
wentylatorownia
1.25
pomieszczenie UPS
suma pow. użytkowej [m2]
16,13
6,93
22,30
11,60
46,07
5,53
6,33
3,11
4,58
13,16
20,04
1,5
334,21
6. Ogólny opis funkcji.
Przewiduje się szeroki zakres zmian funkcjonalnych, wydzielenie dodatkowych pomieszczeń oraz całkowitą
wymianę istniejącej infrastruktury instalacyjnej.
Zakres robót przewidzianych w koncepcji technologicznej wymaga opracowania projektu budowlanego dla
przebudowy pomieszczeń zwierzętarni w celu dostosowania do obowiązujących przepisów.
Przed przystąpieniem do opracowywania projektu należy uzyskać zgodę właściwego wojewódzkiego inspektora
sanitarnego na lokalizację zwierzętarni w pomieszczeniach usytuowanych poniżej poziomu terenu.
Zaprojektowano przetrzymywanie zwierząt w przejezdnych regałach wyposażonych w indywidualnie
wentylowane klatki. System wentylacyjny dla poszczególnych regałów pobiera za pośrednictwem filtrów
powietrze z pomieszczenia, wtłacza do każdej z klatek a następnie przez filtry HEPA oraz system usuwania
zapachów kieruje na powrót do pomieszczenia. Klatki wpięte w regały posiadają szczelną konstrukcję, wymienne
butelki do pojenia zwierząt oraz wymienne pojemniki na karmę. Wszystkie elementy klatki nadają się do mycia i
sterylizacji.
Systemy wentylujące umożliwiają pobieranie powietrza za pośrednictwem filtrów wstępnych i HEPA oraz
utrzymywania nadciśnienia w klatkach w przypadku kierowania powietrza do klatek ze zwierzętami o obniżonej
odporności. Wywiew powietrza do pomieszczenia odbywa się także za pośrednictwem filtrów wstępnych i HEPA
co chroni personel przed przypadkowym zarażeniem i alergenami odzwierzęcymi. Z uwagi na szczupłość
miejsca zaleca się stosowanie jednostek wentylujących usytuowane na regałach.
W zwierzętarni przewidziano przebywania jednoczesne 550 zwierząt:
- 50 królików
- 200 szczurów
- 300 myszy
W tym należy przewidzieć około 20% populacji myszy o obniżonej odporności oraz 20 sztuk szczurów o
obniżonej odporności.
Dla wszystkich zwierząt przyjęto klatki regały z indywidualnie wentylowanymi klatkami o odpowiednim do
charakteru badań układem ciśnień wewnątrz.
Przewidziano lokalizację regału wolnostojącego do hodowli ryb. Regał wyposażony jest w indywidualne akwaria o
zróżnicowanych wymiarach oraz w system filtracji gwarantujący usuwanie cząstek większych niż 10 mikronów,
oczyszczanie z amoniaku, dezynfekcję wody zasilającej za pomocą lamp emitujących promieniowanie UV oraz
napowietrzanie (z zastosowaniem filtrów węglowych).
Dobrano klatki dla adresowane dla konkretnych gatunków oraz klatki o zróżnicowanych wymiarach w ramach
jednego regału dla zindywidualizowania możliwości przetrzymywania zwierząt a co za tym idzie podniesienia
ekonomii ich wykorzystania (patrz zestawienie symboli podstawowych elementów wyposażenia).
Przewidziano budowę w istniejącym szybie dźwigu towarowego umożliwiającego transport karmy, ściółki,
dostarczanych zwierząt, odpadów (w szczelnie zamkniętych opakowaniach) do i z obiektu bez używania
ogólnodostępnej klatki schodowej prowadzącej także na kondygnacje nadziemne. Przy szybie dźwigu
zaprojektowano dobudowę magazynu ściółki. Należy uzgodnić z konserwatorem zabytków rozwiązania obudowy
nadziemnej części dźwigu.
W obrębie zwierzętarni wydzielono pomieszczenia:
- śluzę wejściową, gdzie pracownicy przybywający do prac ze zwierzętami założą odzież i obuwie ochronne
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
5
- pomieszczenie kwarantanny zwierząt przeznaczone dla zwierząt przyjmowanych do eksperymentów
- zespół pomieszczeń dla zwierząt o obniżonej odporności, z gabinetem zabiegowym i wydzieloną częścią
przeznaczona do badań nad rozrodem zwierząt; do zespołu prowadzi śluza do ubrania się w odzież i obuwie
ochronne
- zespół pomieszczeń do hodowli zwierząt z wydzielonym boksem dla zwierząt albinosów oraz podlegających
doświadczeniom wymagającym zaciemnionego pomieszczenia oraz gabinetem zabiegowym
- zespół zabiegowy składający się z sali operacyjnej, pokoju pooperacyjnego i pokoju obrazowania w którym
zainstalowano aparat rentgenowski do zdjęć małych zwierząt; w pokoju pooperacyjnym przewidziano izolator dla
zwierząt a także aparat do eutanazji; w śluzie prowadzącej do pomieszczeń przewidziano szafy na odzież i
obuwie ochronne, opakowania jednorazowego użytku na padłe zwierzęta i odpady
- zespół pomieszczeń zmywalni, w którym przewidziano zainstalowanie automatycznej zmywarki do zmywania
klatek, poideł, korytek, tac i pozostałego sprzętu
- pomieszczenie usuwania ściółki z klatek, wyposażone w stacje usuwania ściółki pod nawiewem laminarnym
zabezpieczającym personel przed alergenami znajdującymi się w zużytej ściółce; pomieszczenie jest
wyposażone w okno podawcze z pomieszczeniem zmywalni
- pomieszczenie sterylizatorni, które oknem podawczym połączono z pomieszczeniem zmywalni; w obrębie
sterylizator ni ustawiono szafy na sterylny sprzęt, w sąsiedztwie usytuowano zamykane szafy na czyste klatki,
poidła i karmniki
- magazyny: ściółki, karmy, magazyn brudny na odpady z chłodziarką przeznaczoną do krótko czasowego
przechowywania wymagających warunków chłodniczych odpadów oraz padłych zwierząt (w szczelnie
zamkniętych opakowaniach), magazyn porządkowy na sprzęt i środki czystości
- pomieszczenia personelu: szatnię, łazienkę, pokój personelu ze stanowiskiem pracy biurowej;
Komputery połączone w sieć należy sytuować we wszystkich pomieszczeniach zabiegowych co umożliwi
natychmiastowa rejestrację wyników eksperymentów.
W gabinetach zabiegowych, w których będą przeprowadzane badania i drobne zabiegi na zwierzętach
przewidziano usytuowanie lóż z nawiewem laminarnym. Wszystkie czynności na zwierzętach powinny być
przeprowadzane w przestrzeni roboczej loży laminarnej. Do prac ze zwierzętami o obniżonej odporności należy
przewidzieć loże z nawiewem laminarnym pionowym chroniącym zwierzęta, do prac z pozostałymi zwierzętami
loże z nawiewem poziomym chroniące personel przez alergenami i infekcjami odzwierzęcymi. Ostateczny układ i
rozmieszczenie lóż uzgodnić na etapie opracowywania projektu budowlanego z Użytkownikiem.
W trakcie sporządzania projektu budowlanego należy uwzględnić pozostawienie części urządzeń posiadanych
przez Użytkownika (aparat do obrazowania, aparat do eutanazji)
W pomieszczeniach zwierzętarni przewiduje się stałą prace 4-5 osób.
7. Koncepcja instalacji wentylacji i klimatyzacji.
Należy zinwentaryzować wszystkie instalacje w zwierzętarni oraz na klatce schodowej.
Należy wymienić wszystkie wyeksploatowane instalacje w zwierzętarni (w tym również obsługujące pozostałe
kondygnacje obiektu) oraz pod stropem ułożyć nowe instalacje w taki sposób aby zajęły jak najmniej miejsca.
7.1. Infrastruktura zewnętrzna
Podłączenie do istniejących sieci wodociągowych i kanalizacyjnych pozostawić bez zmian. Niniejsze
opracowanie dotyczy wymiany instalacji wewnętrznych sanitarnych bez ingerencji w sieci, przyłącza i instalacje
zewnętrzne. Projektant na etapie projektu budowlanego przeanalizuje konieczność wymiany, remontu lub
wykonania nowych sieci, przyłączy i instalacji zewnętrznych. W przypadku montażu centrali wentylacyjnej na
zewnątrz lub w podziemiu, kolidujące z tym zamierzeniem oraz ewentualnym prowadzeniem kanałów
wentylacyjnych pod terenem na zewnątrz, należy przełożyć po nowej trasie przełączając wszystkie podejścia.
7.2. Instalacja c.o.
Przewiduje się wewnętrzną instalację c.o. wodną, dwururową, pompową, w systemie zamkniętym. Instalacja
zasilana będzie z istniejącego źródła ciepła w postaci węzła cieplnego poprzez instalację wewnętrzną. Na etapie
projektu Projektant przeanalizuje możliwość podłączenia do istniejącej instalacji c.o. w budynku. Należy
przewidzieć podłączenie istniejących instalacji c.o. na wyższych kondygnacjach.
Ogrzewanie pomieszczeń przewidziano poprzez ogrzewanie grzejnikowe.
Istniejące źródło ciepła, jeżeli zajdzie taka konieczność, należy przeprojektować i dostosować do potrzeb nowych
instalacji. Na etapie projektu i wykonawstwa należy przewidzieć przebudowę, demontaż, ponowny montaż,
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
6
wymianę w razie stwierdzenia złego stanu technicznego, wywóz, zezłomowanie i utylizację, w celu umożliwienia
demontażu i montażu instalacji wentylacyjnej oraz pozostałych instalacji rurowych.
Przewody poziomie główne rozdzielcze prowadzić pod stropem pomieszczeń w obudowach i w sufitach
podwieszanych.
Piony prowadzić po wierzchu ścian w zabudowach lub w bruzdach ściennych.
Przewody do grzejników prowadzić w izolacjach posadzek, w bruzdach ściennych lub w listwach
przyposadzkowych.
Należy przewidzieć samokompensację rur lub kompensatory w postaci U-kształtów lub Z-kształtów.
Instalację główną rozprowadzającą należy zaprojektować z rur wielowarstwowych lub stali węglowej od wewnątrz
ocynkowanych łączonych na złączki zaciskane.
Rozprowadzenie instalacji do grzejników należy zaprojektować z rur PE-X lub PE-RT.
Jako elementy grzejne należy zaprojektować grzejniki stalowe płytowe zintegrowane zasilane od dołu. W
pomieszczeniach
mokrych
przewiduje
się
grzejniki
ocynkowane.
W
pomieszczeniach
higienicznych/technologicznych przewiduje się grzejniki w wykonaniu higienicznym. Grzejniki zasilane od dołu
należy wyposażyć w zawór kulowy podwójny umożliwiający odcięcie grzejnika. Grzejniki zintegrowane należy
wyposażyć w głowicę termostatyczną z zakresem temperatur od 16°C do 26°C. Grzejniki należy mocować do
ścian za pomocą firmowych zestawów montażowych.
Przewidziano następujące stopnie regulacji hydraulicznej instalacji:
1. Zawory grzejnikowe z nastawą wstępną i głowicą termostatyczną,
2. Komplet zaworów równoważącego i automatycznego regulatora ciśnienia.
Odpowietrzenie instalacji przewidziano za pomocą ręcznych odpowietrzników przy grzejnikach (każdy grzejnik
wyposażony jest fabrycznie w odpowietrznik oraz „korek”). Dodatkowo należy zaprojektować automatyczne
odpowietrzniki zamontowane na pionach, przed odpowietrznikami zamontować zawory odcinające. Należy
przewidzieć rewizje dla odpowietrzników automatycznych umieszczonych na pionach.
Przewody główne c.o. zaizolować termicznie otuliną wykonaną z pianki poliuretanowej lub wełny mineralnej w
płaszczu PVC.
Przewody c.o. od pionów do grzejników zaizolować termicznie otuliną wykonaną z pianki polietylenowej o
grubości min 6mm (dla przewodów prowadzonych w bruzdach) oraz min 20mm (dla przewodów prowadzonych w
szachtach instalacyjnych) z osłoną zabezpieczającą.
Dopuszcza się zastosowania innej izolacji pod warunkiem spełnienia wymagań technicznych.
Wszystkie przewody przechodzące przez przegrody oddzielenia p.-poż. zabezpieczyć:
- rury palne – obejmami ogniochronnymi w kasecie,
- rury niepalne – opaskami, masami,
o klasie odporności ogniowej równej lub większej:
- EI120 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 120minut,
- EI60 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 60minut.
7.3. Instalacja zasilenia nagrzewnic wentylacyjnych
Przewiduje się wewnętrzną instalację z.n. wodną, dwururową, pompową, w systemie zamkniętym. Instalacja
zasilana będzie z istniejącego źródła ciepła w postaci węzła cieplnego poprzez instalację wewnętrzną. Na etapie
projektu Projektant przeanalizuje możliwość podłączenia do istniejącej instalacji z.n. w budynku. Istniejące źródło
ciepła należy przeprojektować i dostosować do potrzeb nowych instalacji.
Na etapie projektu i wykonawstwa należy przewidzieć przebudowę, demontaż, ponowny montaż, wymianę w
razie stwierdzenia złego stanu technicznego, wywóz, zezłomowanie i utylizację, w celu umożliwienia demontażu i
montażu instalacji wentylacyjnej oraz pozostałych instalacji rurowych.
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
7
Przewody poziomie główne rozdzielcze prowadzić pod stropem pomieszczeń w obudowach i w sufitach
podwieszanych.
W przypadku prowadzenia rur na zewnątrz budynku należy bezwzględnie przewidzieć zabezpieczenie rur przed
zamarznięciem.
Należy przewidzieć samokompensację rur lub kompensatory w postaci U-kształtów lub Z-kształtów.
Instalację główną rozprowadzającą należy zaprojektować z rur wielowarstwowych lub stali węglowej od wewnątrz
ocynkowanych łączonych na złączki zaciskane.
Przewidziano następujące stopnie regulacji hydraulicznej instalacji:
1. Zawory nastawne na przewodzie powrotnym oraz zawór trójdrogowy z siłownikiem przy urządzeniach
grzewczych.
2. Pompa ładująca na „małym obiegu”. Przed pompami zamontować filtry siatkowe.
Należy zaprojektować automatyczne odpowietrzniki zamontowane przy urządzeniach oraz w najwyższych
punktach instalacji, przed odpowietrznikami zamontować zawory odcinające.
Przewody główne zaizolować termicznie otuliną wykonaną z pianki poliuretanowej lub wełny mineralnej w
płaszczu PVC. Przewody prowadzone na zewnątrz zabezpieczyć płaszczem z blachy ocynkowanej lub
aluminiowej.
Dopuszcza się zastosowania innej izolacji pod warunkiem spełnienia wymagań technicznych.
Wszystkie przewody przechodzące przez przegrody oddzielenia p.-poż. zabezpieczyć:
- rury palne – obejmami ogniochronnymi w kasecie,
- rury niepalne – opaskami, masami,
o klasie odporności ogniowej równej lub większej:
- EI120 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 120minut,
- EI60 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 60minut.
7.4. Instalacja zimnej i ciepłej wody użytkowej
Instalacja zasilana będzie z istniejących instalacji w budynku. Na etapie projektu Projektant przeanalizuje
możliwość podłączenia do istniejącej instalacji.
Przewody poziomie główne rozdzielcze prowadzić pod stropem pomieszczeń w obudowach i w sufitach
podwieszanych.
Piony prowadzić po wierzchu ścian w zabudowach lub w bruzdach ściennych.
Przewody do przyborów sanitarnych prowadzić w izolacjach posadzek, w bruzdach ściennych lub w listwach
przyposadzkowych.
Na etapie projektu i wykonawstwa należy przewidzieć przebudowę, demontaż, ponowny montaż, wymianę w
razie stwierdzenia złego stanu technicznego, wywóz, zezłomowanie i utylizację, w celu umożliwienia demontażu i
montażu instalacji wentylacyjnej oraz pozostałych instalacji rurowych.
Należy przewidzieć samokompensację rur lub kompensatory w postaci U-kształtów lub Z-kształtów.
Instalację główną rozprowadzającą należy zaprojektować z rur wielowarstwowych lub stali nierdzewnej łączonych
na złączki zaciskane.
Rozprowadzenie instalacji do grzejników należy zaprojektować z rur PE-X lub PE-RT.
Wodę zimną i ciepłą należy doprowadzić do poszczególnych przyborów sanitarnych. Na dojściach do pionów
należy zainstalować kulowe zawory odcinające z korkiem odwadniającym. W najniższym punkcie instalacji
wykonać odwodnienie przewodów. Na przewodach cyrkulacyjnych należy zamontować zawory termostatyczne z
możliwością dezynfekcji c.w.u.
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
8
Należy zamontować zawory cyrkulacyjne w celu regulacji instalacji. Dotyczy to pionów tylko dla zwierzętarni oraz
przełączanych pionów dla kondygnacji wyższych. Systematycznie przy kolejnych etapach remontów również
będą montowane takie zawory. Cały system zadziała ponieważ zawory cyrkulacyjne będą przymknięte przy
wyższej temperaturze cyrkulacji i będę mniejsze koszty pompowania cyrkulacji .
Biały montaż do ustalenia z Użytkownikiem.
Przewody główne zaizolować termicznie otuliną wykonaną z pianki polietylenowej.
Przewody od pionów do przyborów sanitarnych zaizolować termicznie otuliną wykonaną z pianki polietylenowej o
grubości min 6mm (dla przewodów prowadzonych w bruzdach) oraz min 13mm (dla przewodów prowadzonych w
szachtach instalacyjnych) z osłoną zabezpieczającą.
Dopuszcza się zastosowania innej izolacji pod warunkiem spełnienia wymagań technicznych.
Wszystkie przewody przechodzące przez przegrody oddzielenia p.-poż. zabezpieczyć:
- rury palne – obejmami ogniochronnymi w kasecie,
- rury niepalne – opaskami, masami,
o klasie odporności ogniowej równej lub większej:
- EI120 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 120minut,
- EI60 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 60minut.
7.5. Instalacja kanalizacji sanitarnej
Instalacja podłączona będzie do istniejących instalacji w budynku. Na etapie projektu Projektant wskaże miejsce
włączenia się do istniejącej instalacji.
Na etapie projektu i wykonawstwa należy przewidzieć przebudowę, demontaż, ponowny montaż, wymianę w
razie stwierdzenia złego stanu technicznego, wywóz, zezłomowanie i utylizację, w celu umożliwienia demontażu i
montażu instalacji wentylacyjnej oraz pozostałych instalacji rurowych.
Na pionach i poziomach kanalizacyjnych należy zaprojektować rewizje kanalizacyjne.
Piony kanalizacyjne prowadzić w szachtach instalacyjnych, wyprowadzić ponad dach budynku i zakończyć rurą
wywiewną wentylacyjną Ø110/160 umieszczoną minimum 0,5 m nad połacią dachu. Wszystkie przewody
kanalizacji należy zaizolować akustycznie otulinami z pianki polietylenowej lub stosować rury niskoszumowe.
Wpusty podłogowe należy zaprojektować jako zasyfonowane PVCØ110.
Przewody odpływowe z poszczególnych przyborów sanitarnych łączyć za pomocą kształtek PVC-U, z
zachowaniem minimalnych spadków nie mniejszych niż 2%. Przewody odpływowe z przyborów należy prowadzić
w bruzdach ściennych lub po ścianach.
Do wykonania instalacji kanalizacji sanitarnej zastosować rury z PVC-U:
- dla instalacji podziemnych – rury i kształtki z PVC-U klasy N SN4,
- dla instalacji wnętrzowych – rury i kształtki oraz elementy wyposażenia z PVC-U SN2.
Wszystkie przewody przechodzące przez przegrody oddzielenia p.-poż. zabezpieczyć:
- rury palne – obejmami ogniochronnymi w kasecie,
- rury niepalne – opaskami, masami,
o klasie odporności ogniowej równej lub większej:
- EI120 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 120minut,
- EI60 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 60minut.
7.6. Instalacja hydrantowa
Na etapie projektu budowlanego Projektant przeanalizuje konieczność i możliwości wykonania instalacji
hydrantowej w budynku. Niniejsze opracowanie opisuje sytuację przy założeniu konieczności wykonania instalacji
hydrantowej oraz założenia, że przepływ i ciśnienie w sieci wodociągowej jest odpowiednie dla planowanej
inwestycji.
Na etapie projektu i wykonawstwa należy przewidzieć przebudowę, demontaż, ponowny montaż, wymianę w
razie stwierdzenia złego stanu technicznego, wywóz, zezłomowanie i utylizację, w celu umożliwienia demontażu i
montażu instalacji wentylacyjnej oraz pozostałych instalacji rurowych.
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
9
Przewody do hydrantów należy zaprojektować z rur stalowych ocynkowanych, instalacyjnych ze szwem wg. PN74/H-74200. Połączenia z armaturą i urządzeniami wykonać na kołnierze lub gwint w zależności od wykonania.
Należy przestrzegać zachowania rozłączności połączeń umożliwiających demontaż urządzeń.
Na odejściu na cele p.poż. należy zamontować zawór odcinający oraz zawór antyskażeniowy zgodnie z normą
PN-B-01706/Az1. Na odejściu wody na cele bytowe należy zamontować zawór antyskażeniowy zgodnie z normą
PN-B-01706/Az1 oraz zawór pierwszeństwa.
Należy zaprojektować hydranty p. poż. dn25 z wężem półsztywnym o dł.30m i 10m rzutu strumienia. Wydajność
jednego hydrantu min. 1,0l/s, ciśnienie min. 0,2 MPa. Ciśnienie wody na hydrancie będzie zapewniać wydajność
1,0dm3/s dla hydrantu dn25 z uwzględnieniem zastosowanej dyszy prądownicy i stałej k hydrantu.
Przewody wody hydrantowej zaizolować termicznie otuliną wykonaną z pianki kauczukowej.
Dopuszcza się zastosowania innej izolacji pod warunkiem spełnienia wymagań technicznych.
Wszystkie przewody przechodzące przez przegrody oddzielenia p.-poż. zabezpieczyć:
- rury palne – obejmami ogniochronnymi w kasecie,
- rury niepalne – opaskami, masami,
o klasie odporności ogniowej równej lub większej:
- EI120 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 120minut,
- EI60 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 60minut.
7.7. Instalacja klimatyzacji z bezpośrednim odparowaniem
Należy zaprojektować układy klimatyzacji lokalnej opartej na bezpośrednim odparowaniu czynnika chłodniczego.
Pomieszczenia klimatyzowane będą poprzez urządzenia systemu VRV, MultiSplit oraz Split w opcji grzanie –
chłodzenie Inverter. Projektowany system ma za zadanie utrzymywanie w pomieszczeniach zadanych temperatur
wewnętrznych na poziomie określonym w tabeli z zestawieniem standardów temperaturowych zawartej w
koncepcji technologicznej.
Sterowanie jednostkami realizowane będzie poprzez indywidualne zdalne sterowniki ścienne. Sterowniki należy
montować na wysokości ~1,40m nad posadzką przy drzwiach wejściowych do pomieszczeń przy włączniku
światła. Dodatkowo zaprojektowano grupowy sterownik obsługujący wszystkie jednostki i układy zlokalizowany w
jednym z pomieszczeń biurowych z brakiem dostępu osób niepowołanych. Sterownik główny umożliwia
zarządzanie i monitorowanie urządzeń również poprzez dostęp internetowy LAN oraz funkcję inteligentnego
zarządzania energią.
Należy przewidzieć w miarę możliwości grawitacyjny odpływ skroplin z jednostek wewnętrznych.
Jednostki zewnętrzne i wewnętrzne połączyć instalacją chłodniczą z rur miedzianych (chłodniczych) o
połączeniach lutowanych na lut twardy, z użyciem wypełniacza miedziano-fosforowego (BcuP) nie
wymagającego topnika oraz trójników systemowych instalacyjnych. Przewody prowadzić w w sufitach
podwieszonych oraz częściowo w bruzdach ściennych i ściankach działowych na profilach g.-k. Po
zamontowaniu i wykonaniu próby szczelności, instalację chłodniczą napełnić czynnikiem chłodniczym i
zaizolować przewody miedziane otulinami z pianki kauczukowej. Skropliny odprowadzić do kanalizacji sanitarnej
(podłączenie zasyfonować). Instalację grawitacyjną skroplin należy wykonać z rur PVC-U PN10 z cienkimi
ściankami łączonych za pomocą złączek klejonych.
Całość instalacji chłodniczej wykonać zgodnie w wymogami producenta urządzeń, normą PN-EN-13779, ITB
„Warunkami Technicznymi Wykonania i Odbioru Robót Budowlanych – część E – Roboty instalacyjne sanitarne,
zeszyt 2 – Instalacje klimatyzacyjne”.
Wszystkie przewody przechodzące przez przegrody oddzielenia p.-poż. zabezpieczyć:
- rury palne – obejmami ogniochronnymi w kasecie,
- rury niepalne – opaskami, masami,
o klasie odporności ogniowej równej lub większej:
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
10
- EI120 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 120minut,
- EI60 - dla przewodów przechodzących przez przegrody budowlane o odporności ogniowej 60minut
7.8. Instalacja wentylacji mechanicznej
Lokalizacja central wentylacyjnych.
Na etapie projektowania należy przeanalizować wszystkie możliwości lokalizacji central wentylacyjnych.
Obecna wentylatornia znajdująca się w pomieszczeniu piwnicy obsługuje także wyższe kondygnacje- należy
zaprojektować nowe centrale tylko na potrzeby zwierzętarni.
Projekt zakłada trzy możliwości wysterowania klap.
-Wysterowanie z poziomu systemu zarządzającego opartego w projekcie na protokole KNX (zamknięcie,
otwarcie).
-Zamknięcie po wyłączeniu zasilania budynku poprzez główny wyłącznik prądu
-Zamknięcie awaryjne poprzez SAP
Należy rozważyć następujące lokalizacje:
w istniejącej wentylatorni- konieczna przebudowa całego układu i wykonanie nowych szachtów w budynku
ponad dach, także na pozostałych kondygnacjach obiektu
jako budynek dobudowany do istniejącej elewacji południowej budynku na szerokość sali obrazowaniaumiejscowić go na terenie zielonym i ewentualnie fragmencie terenu parkingu- zaletą tego rozwiązania jest
możliwość wykonania kanałów na elewacji południowej ponad dach- elewacja ta od strony parkingu jest na
tym fragmencie niemal pozbawiona okien. Kanały wykonać jako obudowane płytami, tynkowane, wtopią się w
elewację obiektu- jako, że teren parkingu jest mało reprezentacyjny jest duża szansa na uzyskanie akceptacji
konserwatora zabytków. Możliwa jest likwidacja okien od południowej strony- to jest w pomieszczeniu sali
obrazowania. Budynek wentylatorni powinien charakterem nawiązywać do elewacji obiektu- zaleca się
wykonać go jako parterowy z cegły klinkierowej, analogicznie do klinkierowego ogrodzenia posesji, z
niezależnym wejściem z poziomu terenu. Należy go wyizolować pożarowo i akustycznie.
Trzeba mieć na uwadze trudności z przejściem kanałami przez pomieszczenia z racji małej wysokości i
niejednorodnego układu pomieszczeń (łuki, różnice wysokości posadzek i stropów, istniejące otwory okienne i
drzwiowe.
Należy zapewnić nawilżanie powietrza nawiewanego w pomieszczeniach pobytu zwierząt.
Należy zaprojektować nowe układy wentylacji mechanicznej dla wszystkich nowo powstałych oraz adaptowanych
pomieszczeń. Instalacja musi spełniać wszystkie normy i rozporządzenia dotyczące ilości (krotności wymian)
powietrza, czystości oraz zabezpieczenia przed hałasem.
Ilość powietrza w pomieszczeniach należy przyjąć na podstawie zysków ciepła, ilości wymian powietrza według
danych z literatury lub warunków jakim powinny odpowiadać pomieszczenia przeznaczone na pobyt ludzi i
zwierząt.
Dla zespołu pomieszczeń zwierząt o obniżonej odporności, rozrodu, dla sali operacyjnej- może dla dodatkowych
pomieszczeń jeśli konieczność taka wyniknie z przepisów- należy zastosować centrale w wykonaniu
higienicznym.
W indywidualnych układach wentylujących poszczególne klatki należy zastosować filtry usuwające zapachy.
Każdy z regałów ma swój osobny układ nawiewno-wywiewny umożliwiający sterowanie układem ciśnień
wewnątrz klatek w obrębie danego regału.
Na etapie projektu i wykonawstwa należy przewidzieć przebudowę, demontaż, ponowny montaż, wymianę w
razie stwierdzenia złego stanu technicznego, wywóz, zezłomowanie i utylizację, w celu umożliwienia demontażu i
montażu instalacji wentylacyjnej oraz pozostałych instalacji rurowych.
Wytyczne co do ilości powietrza muszą spełniać wymagania technologii oraz wytycznych producent.
Należy przewidzieć podział instalacji wentylacji pomieszczeń na dwie niezależne części:
1.
zespół pomieszczeń zwierząt o obniżonej odporności,
2.
pozostałe pomieszczenia.
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
11
Pomieszczenia sanitariatów na osobnych układach wyciągowych.
Na etapie projektu należy przeanalizować możliwość wykorzystania bądź wymiany istniejącej centrali
wentylacyjnej zlokalizowanej na kondygnacji pomieszczeń objętych opracowaniem. Lokalizacja projektowanych
central wentylacyjnych musi uwzględniać możliwość eksploatacji i serwisowania; lokalizacja do ustalenia z
zamawiającym.
Elementem wykonawczym instalacji powinny być centrale klimatyzacyjne posiadające wysoko skuteczny odzysk
ciepła oraz w pełni pokryć zapotrzebowanie na ilość powietrza jak również zabezpieczyć temperaturę na
poziomie określonym w tabeli z zestawieniem standardów temperaturowych zawartej w koncepcji
technologicznej, bez względu na warunki zewnętrzne. Nagrzewnica powinna być dobierana w oparciu o
parametry ciepła technologicznego jakie produkowane jest w źródle ciepła.
Instalacja nawiewno wywiewna obejmować powinna:
 centralę klimatyzacyjną nawiewno-wywiewną wyposażoną w: czerpnię i wyrzutnię, daszki ochronne, tłumiki
hałasu, filtry powietrza świeżego oraz wywiewanego, wytłumione wentylatory przystosowane do pracy z
falownikami,
 wymiennik ciepła uniemożliwiający mieszanie się powietrza,
 nagrzewnicę i chłodnicę;
 płynną regulację obrotów wentylatorów nawiewnego i wywiewnego,
 szafę zasilająco – sterowniczą automatyki centrali,
 elementy automatyki tj. zawory trójdrogowe regulacyjne oraz pompy przy centralach,
 sieć przewodów nawiewnych rozprowadzających powietrze ze stali ocynkowanej, izolowanych cieplnie,
 przewody tłumiące hałas na doprowadzeniach do nawiewników,
 nawiewniki wirowe, szczelinowe lub wyporowe z puszkami rozprężnymi lub kratki ścienne,
 klapy ogniowe o odporności ogniowej zgodnej z EI przegrody budowlanej, w której są zainstalowane,
wyposażone w siłowniki. Umożliwia to podłączenie do układu SAP budynku,
 regulatory stałego przepływu w celu wyregulowania napływu powietrza do poszczególnych stref,
 kraty wyciągowe ze skrzynkami rozprężnymi,
 przewody tłumiące hałas na odprowadzeniach od krat,
 sieć kanałów wywiewnych poziomych i pionowych ze stali ocynkowanej.
Powietrze rozprowadzane jest kanałami wentylacyjnymi do poszczególnych pomieszczeń. Obejścia podciągów
wykonać z łuków, a w przypadku dużych przekrojów stosować elementy wykonane specjalnie.
Należy zaprojektować kanały prostokątne z blachy stalowej ocynkowanej. Przewody i kształtki prostokątne należy
wykonać o połączeniach kołnierzowych z blachy ocynkowanej. W kanałach o szerokości powyżej 500 mm
zamontować wsporniki usztywniające oraz wykonać wzmocnienia kanału nawiewnego/wywiewnego. Kolana
wentylacyjne wyposażać w elementy ukierunkowujące przepływ powietrza.
Rurociągi okrągłe z rur SPIRO – sztywnych, ocynkowanych, gładkich. Połączenia kanałów SPIRO kielichowe
uszczelnione kitem. Z zewnątrz łączone taśmami termokurczliwymi. Przewody SPIRO mocować na opaski z
przekładkami gumowymi.
Mocowania kanałów wentylacyjnych systemowe, zapewniające izolację wibro - akustyczną pomiędzy montowaną
instalacją a elementem konstrukcyjnym, do którego jest montowana przy czym należy dostosować się do
dopuszczalnych obciążeń konstrukcji stropu.
W przejściach przez przegrody budowlane należy również stosować fartuchy ochronne gumowe.
Wszystkie kanały nawiewne i wywiewne wentylacji bytowej prowadzone wewnątrz budynku zaizolować
akustycznie. Wszystkie kanały nawiewne i wywiewne wentylacji bytowej prowadzone na zewnątrz budynku
zaizolować akustycznie i termicznie w płaszczu z blachy ocynkowanej lub aluminiowej. W pomieszczeniach w
których nie ma sufitu podwieszonego kanały należy zabudować.
Regulację systemu wentylacji mechanicznej przeprowadzić na przepustnicach wielopłaszczyznowych/
jednopłaszczyznowych, regulacyjno - pomiarowych zgodnie z podanymi wydajnościami w części graficznej
opracowania.
Nadciśnienie powinno być utrzymane tylko w klatkach dla zwierząt o obniżonej odporności
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
12
Ochrona pożarowa:
- projektuje się przewody wentylacyjne z materiałów niepalnych,
- projektuje się elastyczne elementy łączące wentylatory z przewodami wentylacyjnymi o długości < 0.25 m z
materiałów trudnozapalnych,
- kanały wentylacyjne w miejscu przejścia przez elementy oddzielenia przeciwpożarowego zostaną wyposażone
w przeciwpożarowe klapy odcinające o klasie odporności ogniowej ściany/ stropu, przez który przechodzą,
- przejścia przewodów wentylacyjnych przez przegrody zapewniać będą, w przypadku pożaru, kompensacje
wydłużeń przewodu
Kanały na przejściu przez elementy oddzielenia p.poż. wyposażyć należy w klapy p.poż. Zastosować klapy
odcinające z siłownikami ze sprężyną powrotną z wyzwalaczem termoelektrycznym podłączone do systemu SAP.
7.9. Instalacja oddymiania/ SAP
Wszystkie pomieszczenia zwierzętarni należy wyposażyć w instalację SAP, dodatkowo w związku z
niespełnianiem przez klatkę schodową przepisów w zakresie ewakuacji konieczne będzie wydzielenie jej
pożarowo na wszystkich kondygnacjach obiektu i oddymienie.
Centrala sygnalizacji pożarowej.
Dla potrzeb nadzoru budynku projektuje się zastosowanie centrali zlokalizowanej w pomieszczeniu personelu.
Pełna adresowalność instalacji sygnalizacji pożarowej umożliwia m. in. identyfikację miejsca pożaru z
dokładnością do pojedynczego punktu adresowego, tj. czujki lub ręcznego ostrzegacza pożarowego, a także
programowe przypisanie funkcji wykonawczych (sterujących) i funkcji monitorujących poszczególnym
adresowanym wyjściom sterującym i wejściom monitorującym w modułach włączonych w pętle dozorowe i
zainstalowanych w różnych miejscach obiektu.
Nie przewiduje się zastosowania w obiekcie czujek z izotopem promieniotwórczym.
Instalację oddymiania SAP zaprojektować w taki sposób aby przewidzieć możliwość jej rozbudowy o kolejne
kondygnacje w budynku.
8. Uwagi ogólne
Przedłożona koncepcja jest kompletna oraz spełnia wymagania stawiane projektowi koncepcyjnemu
w „Standardach wykonywania zawodu i zakresu usług architekta” oraz jest zgodna z umową, obowiązującymi
przepisami prawa w tym techniczno-budowlanymi, zasadami współczesnej wiedzy technicznej oraz została
wykonana w stanie kompletnym z punktu widzenia celu któremu ma służyć.
Opracowała:
arch. Marianna Jagielska-Chruszcz
_________________________________________________________________________________________
Koncepcja architektoniczno-budowlana modernizacji i adaptacji Zwierzętarni PUM do obowiązujących przepisów.
13
