obsługa urządzenia

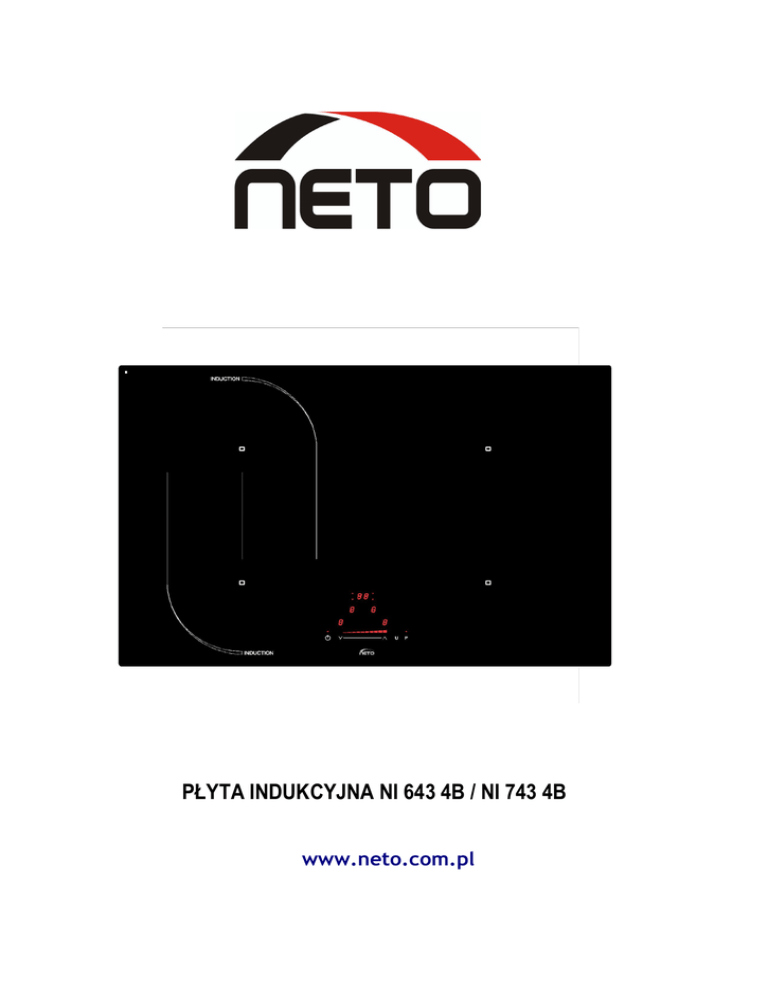

PŁYTA INDUKCYJNA NI 643 4B / NI 743 4B
www.neto.com.pl
Szanowni Klienci,
Dziękujemy za wybór naszej indukcyjnej płyty ceramicznej.
Aby uzyskać jak najlepsze efekty podczas używania sprzętu należy uważnie zapoznać się z
poniższymi uwagami i zachować je do wglądu.
SPIS TREŚCI
I.
Bezpieczeństwo
3
II.
Opis urządzenia
5
III.
Obsługa urządzenia
6
IV.
Pierwsze włączenie i stosowanie urządzenia
6
V.
Porady dotyczące gotowania
11
VI.
Konserwacja i mycie
12
VII.
Co robić w przypadku nieprawidłowości
13
VIII.
Ochrona środowiska
14
IX.
Instrukcje dotyczące instalacji
14
X.
Podłączenie elektryczne
15
BEZPIECZEŃSTWO
Środki ostrożności przed użyciem










Rozpakuj wszystkie materiały.
Instalację i połączenie urządzenia należy zlecić wyłącznie wykwalifikowanemu
specjaliście. Producent nie będzie ponosić odpowiedzialności za uszkodzenia
spowodowane błędami zabudowy lub podłączenia.
Przed użyciem urządzenie należy odpowiednio wyposażyć, i zainstalować w segmencie
kuchennym oraz w zaadaptowanej i zatwierdzonej powierzchni blatu.
To urządzenie gospodarstwa domowego jest przeznaczone wyłącznie do gotowania
żywności, i nie może służyć do innych zastosowań domowych, handlowych i
przemysłowych.
Należy usunąć z powierzchni szkła ceramicznego wszelkie etykiety i naklejki.
Nie należy poddawać urządzenia żadnym zmianom ani modyfikacjom.
Płyty kuchennej nie należy używać jako urządzenia wolnostojącego ani jako powierzchni
roboczej.
Urządzenie należy uziemić i podłączyć zgodnie z obowiązującymi normami.
Do podłączenia nie należy stosować przedłużacza.
Urządzenia nie należy instalować nad zmywarką do naczyń ani suszarką do prania: para
wodna może uszkodzić urządzenia elektroniczne.
Obsługa urządzenia










Po użyciu należy wyłączać pola grzewcze.
Należy uważać podczas gotowania z zastosowaniem tłuszczu lub oleju, ponieważ mogą
się one łatwo zapalić.
Należy zachować ostrożność, aby nie poparzyć się podczas stosowania urządzenia.
Należy upewnić się, że kabel zasilający inne urządzenie stałe lub ruchome nie dotyka
powierzchni szklanej lub gorącego naczynia.
Przedmiotów namagnetyzowanych (np. karty kredytowe, dyskietki, kalkulatory) nie
należy umieszczać w pobliżu podłączonego urządzenia.
Nie należy umieszczać żadnych przedmiotów metalowych, z wyjątkiem naczyń do
gotowania. Mogą one rozgrzać się, stopić albo spalić w razie przypadkowego podłączenia
lub pod wpływem ciepła resztkowego.
Nie należy nigdy przykrywać urządzenia ściereczką lub innym materiałem ochronnym,
bowiem może on bardzo się rozgrzać oraz zapalić.
Urządzenie to nie powinno być obsługiwane przez osoby (również dzieci) z ograniczonymi
zdolnościami fizycznymi, sensorycznymi, lub umysłowymi, a także nie posiadające
odpowiedniego doświadczenia i wiedzy, chyba że działają pod nadzorem lub zostały
odpowiednio poinstruowane na temat obsługi urządzenia przez osoby odpowiedzialne za
ich bezpieczeństwo.
Należy zadbać o to, aby dzieci nie bawiły się urządzeniem.
Nie należy umieszczać na płycie przedmiotów metalowych takich jak noże, widelce, łyżki i
pokrywki ponieważ mogą się rozgrzać.
3
Zapobieganie uszkodzeniom urządzenia










Szorstkie powierzchnie dolne patelni lub uszkodzone rondle (naczynia żeliwne bez emalii)
mogą uszkodzić szkło ceramiczne.
Piasek lub inne materiały o właściwościach ściernych mogą uszkodzić szkło ceramiczne.
Należy unikać rzucania nawet niewielkich przedmiotów na powierzchnię witroceramiczną.
Nie należy uderzać krawędzi szklanych naczyniami.
Należy zadbać o to, aby wentylacja urządzenia działała zgodnie z instrukcjami
producenta.
Nie należy umieszczać lub pozostawiać pustych naczyń na płycie witroceramicznej.
Cukier, materiały syntetyczne lub folie aluminiowe nie mogą wchodzić w bezpośredni
kontakt z polami grzewczymi. Podczas schładzania mogą one powodować pęknięcia lub
inne zmiany szkła witroceramicznego; należy włączyć urządzenie i natychmiast usunąć
takie substancje z gorącego pola grzewczego (należy zachować ostrożność, aby się nie
poparzyć).
Nigdy nie należy umieszczać gorących naczyń na panelu kontrolnym.
Jeśli pod zainstalowanym urządzeniem znajduje się szuflada, należy zadbać o to, aby
przestrzeń między jej zawartością a dolną częścią urządzenia była wystarczająco duża
(2cm). Ma to zasadnicze znaczenie dla zapewnienia właściwej wentylacji.
Nigdy nie należy umieszczać przedmiotów łatwopalnych (np. materiałów w sprayu) w
szufladach pod płytą witroceramiczną. Szuflady na sztućce powinny być odporne na
ogień.
Środki ostrożności w przypadku awarii urządzenia




W przypadku wystąpienia usterki, należy włączyć urządzenie i wyłączyć zasilanie.
Jeśli szkło ceramiczne jest pęknięte lub uszkodzone, należy wyłączyć urządzenie z
kontaktu i skontaktować się z serwisem gwarancyjnym.
Naprawy należy zlecać specjalistom. Nie należy samodzielnie rozkręcać urządzenia.
OSTRZEŻENIE: W razie uszkodzenia powierzchni należy wyłączyć urządzenie aby
uniknąć wstrząsu elektrycznego.
Inne środki ostrożności



Naczynie powinno zawsze być umieszczone na środku pola grzewczego. Spód naczynia
powinien zakrywać jak największy obszar pola grzewczego.
W przypadku użytkowników z wszczepionym rozrusznikiem serca, pole magnetyczne
urządzenia może mieć wpływ na funkcjonowanie rozrusznika. Należy zasięgnąć informacji
u sprzedawcy lub skonsultować się z lekarzem.
Nie należy stosować naczyń z aluminium lub tworzyw sztucznych bowiem mogą one
stopić się na gorących polach grzewczych.
NIE NALEŻY STOSOWAĆ POŚREDNICH AKCESORIÓW RUCHOMYCH W
CELU PODGRZEWANIA NACZYŃ, KTÓRE NIE SĄ PRZYSTOSOWANE
DO INDUKCJI. ZACHODZI RYZYKO OPARZEŃ I USZKODZENIA PŁYTY.
4
OPIS URZĄDZENIA
Dane techniczne
Typ
Moc
łączna
Strefy
Lewy przód
Lewy tył
NI-6437400 W
Prawy tył
4B
Prawy przód
right
Lewy
przód
NI-7437400 W
4B
Lewy tył
Prawy tył
Prawy przód
1850 W
1850 W
1850 W
2300 W
Moc funkcji
Booster*
2300 W
2300 W
2300 W
2900 W
Moc funkcji
Double Booster*
3000 W
3000 W
3000 W
3700 W
4x2050 W
4x2500 W
4x3700 W
Średnica
Moc
nominalna*
180 mm
180 mm
180 mm
210 mm
4x210 mm
* Podana moc może ulegać zmianie zależnie od wielkości naczynia i materiału, z którego jest ono zrobione
Panel kontrolny
Lampka kontrolna
minutnika
Wyświetlacz
minutnika
Lampka kontrolna
pola grzewczego
Wyświetlacz
mocy
Lampka
kontrolna
włączone/
wyłączone
Przycisk
włączania/wyłączania
Lampka
kontrolna
funkcji Booster
Strefa wyboru mocy
“SLIDER” oraz strefa
ustawiania minutnika
5
Przycisk
utrzymywania
ciepła
Przycisk
funkcji
Booster
OBSŁUGA URZĄDZENIA
Sterowanie dotykiem
Wasza płyta ceramiczna posiada sterowanie elektroniczne za pomocą przycisków reagujących
na dotyk. Gdy palec dotyka przycisk odpowiednie polecenie aktywuje się. Aktywację potwierdza
lampka kontrolna, litera lub numer na wyświetlaczu oraz sygnał dźwiękowy.
W przypadku stosowania ogólnego należy dotykać pojedyncze przyciski po kolei.
Wyświetlacz
Wyświetlacz
0.
1…9
U
A
E
H
P
L
U
U
II
∏
Funkcja
Zero
Poziom mocy
Brak naczynia
Włącznik ciepła
Błąd wiadomości
Ciepło resztkowe
Booster
Double Booster
Zamykanie
Trzymanie ciepła
Trzymanie ciepła
Pauza
Pomost
Opis
Pole grzewcze jest aktywne.
Wybór poziomu mocy gotowania.
Nie ma naczynia lub nieodpowiednie naczynie.
Gotowanie automatyczne.
Błąd elektroniczny.
Pole grzewcze jest gorące.
Wzmocnienie mocy aktywne.
Podwójne wzmocnienie mocy aktywne.
Zamknięcie panelu kontrolnego.
Automatyczne utrzymanie temp. 42°C.
Automatyczne utrzymanie temp. 70°C.
Płyta w trybie pauzy.
2 pola grzewcze są połączone.
Wentylacja
System chłodzenia jest w pełni automatyczny. Wentylator chłodzący zaczyna działać z niewielką
prędkością, gdy kalorie przekazywane przez system elektroniczny osiągają pewien poziom.
Wentylator przełącza się na wysokie obroty przy intensywnym stosowaniu płyty. Wentylator
obniża obroty i zatrzymuje się automatycznie, gdy obwód elektroniczny odpowiednio ochładza
się.
PIERWSZE WŁĄCZENIE I STOSOWANIE
URZĄDZENIA
Przed pierwszym zastosowaniem
Należy przeczyścić płytę wilgotną ściereczką i dokładnie osuszyć powierzchnię. Nie należy
stosować detergentów, bowiem mogą spowodować pojawienie się niebieskawych smug na
szklanej powierzchni.
Zasada indukcji
Cewka indukcyjna umieszczona jest pod każdym polem grzewczym. Po włączeniu wytwarza
zmienne pole elektromagnetyczne, które powoduje powstawanie prądów indukcyjnych w
ferromagnetycznej podstawie naczynia umieszczonego na danym polu. W efekcie naczynie
ogrzewa się.
Oczywiście naczynie winno być dostosowane:
6

Zalecane są naczynia ferromagnetyczne (można sprawdzić przy pomocy niewielkiego
magnesu): naczynia żeliwne i ze stali, naczynia emaliowane, naczynia ze stali nierdzewnej
z ferromagnetycznym dnem.…
 Nie należy stosować naczyń miedzianych, z czystej stali nierdzewnej, aluminium, szkła,
drewna, ceramicznych, kamiennych…
Indukcyjne pole grzewcze dostosowuje się automatycznie do wielkości naczynia. Pojemniki o
zbyt małej średnicy nie są odpowiednie. Właściwa średnica zależy od średnicy pola grzewczego.
Jeśli naczynie nie jest właściwe, na wyświetlaczu pojawi się symbol [ U ].
Strefa wyboru mocy “SLIDER” oraz strefa ustawiania minutnika
Aby dokonać wyboru mocy przy pomocy "wodzika", należy przesunąć palcem po polu "SLIDER".
Bezpośredni dostęp można uzyskać dotykając palcem bezpośrednio na wybranym poziomie.
Strefa wyboru mocy “SLIDER” oraz
strefa ustawiania minutnika
Dostęp
bezpośredni
“SLIDER“
Pierwsze włączenie
 Włączanie/wyłączanie płyty:
Działanie
Panel kontrolny
Włączanie
Nacisnąć przycisk [ 0/I ]
Wyświetlacz
Migają 4 x [ 0 ]
Wyłączanie
Nic albo [ H ]

Nacisnąć przycisk [ 0/I ]
Włączanie/wyłączanie pola grzewczego:
Działanie
Wybór pola
Ustawianie
(regulacja mocy)
Panel kontrolny
Nacisnąć [ 0 ] wybranego pola
Przesunąć SLIDER palcem
w prawo lub w lewo
Wyświetlacz
[ 0 ] i kontrolka
[ 0 ] do [ 9 ]
Wyłączanie
Przesunąć SLIDER palcem do [ 0 ]
lub nacisnąć [ 0 ]
[ 0 ] lub [ H ]
[ 0 ] lub [ H ]
Jeśli w ciągu 20 sekund nie zostanie wykonana żadna czynność urządzenie przejdzie w stan
czuwania.
7
Rozpoznawanie obecności naczynia
Rozpoznawanie obecności naczynia zapewnia idealne bezpieczeństwo. Indukcja nie działa:
 Jeśli na polu grzewczym nie ma naczynia, lub jeśli naczynie nie jest odpowiednie dla
procesu indukcji. W takiej sytuacji nie ma możliwości zwiększenia mocy, a wyświetlacz
pokazuje [ U ]. Symbol ten zniknie, gdy naczynie zostanie postawione na polu grzewczym.
 Jeśli naczynie zostanie usunięte z pola grzewczego, działanie zostanie zatrzymane.
Wyświetlacz pokazuje [ U ]. Symbol [ U ] znika, gdy naczynie zostanie znów postawione
na polu grzewczym. Gotowanie będzie kontynuowane z ustawionym wcześniej poziomem
mocy.
Wskaźnik ciepła resztkowego
Po wyłączeniu pola grzewczego lub całkowitym wyłączeniu płyty, pola grzewcze są nadal gorące,
a wyświetlacz pokazuje [ H ].
Symbol [ H ] znika, gdy pola grzewcze można bezpiecznie dotknąć.
Tak długo jak wskaźnik ciepła resztkowego jest włączony, nie należy dotykać pól grzewczych ani
kłaść na nich przedmiotów wrażliwych na ciepło. Istnieje niebezpieczeństwo poparzenia i
pożaru.
Funkcja "Booster" i funkcja "Double Booster"
] umożliwiają zwiększenie mocy wybranego
Funkcje Booster [ P ] oraz Double Booster [
pola grzewczego.
Po włączeniu tej funkcji pola grzewcze przez 10 minut uzyskują większą moc działania.
Dodatkowa moc potrzebna jest np. do szybkiego podgrzania dużej ilości wody, np. na makaron.
 Włączanie/wyłączanie funkcji Booster:
Działanie
Panel kontrolny
Wybór pola
Nacisnąć [ 0 ] dla danego pola
Włączanie funkcji Booster
Nacisnąć [ P ]
Wyłączanie funkcji Booster
Przesunąć SLIDER palcem
Wyświetlacz
[ 0 ] i kontrolka
[P]
[ 9 ] do [ 0 ]
 Włączanie/wyłączanie funkcji Double Booster:
Działanie
Panel kontrolny
Wybór pola
Nacisnąć [ 0 ]
Włączanie funkcji Booster
Nacisnąć [ P ]
Włączanie Double Booster
Nacisnąć powtórnie [ P ]
Wyłączanie Double Booster
Nacisnąć [ P ]
Wyłączanie zasilania
Przesunąć SLIDER palcem
Wyświetlacz
[0]
[P]
[
and P ]
[P]
[ 9 ] do [ 0 ]
 Kontrola mocy:
Cała płyta kuchenna posiada maksymalny zakres mocy. Po uruchomieniu funkcji Booster, aby
zapobiec przekroczeniu maksymalnego zakresu mocy, system elektroniczny automatycznie
zmniejsza poziom mocy w pozostałych polach grzewczych. Na wyświetlaczu przez kilka sekund
miga [ 9 ], a następnie pokazuje się maksymalny dozwolony poziom mocy:
(przykład: poziom mocy 9)
Wybrane pole grzewcze
Inne pola grzewcze:
Wyświetlacz pokazuje [ P ]
[ 9 ] przechodzi do [ 6 ] lub [ 8 ] zależnie od typu pola
8
Minutnik
Minutnik może być używany jednocześnie z wszystkimi 4 polami grzewczymi, przy różnych
ustawieniach czasowych (od 0 do 99 minut) dla każdego pola.

Ustawianie i zmiana czasu gotowania:
Przykład: 16 minut przy poziomie mocy 7 :
Działanie
Panel kontrolny
Wybór pola
Nacisnąć wybrany symbol [ 0 ]
Wybór poziomu mocy
Przesunąć SLIDER palcem do [ 7 ]
Wybór Minutnika
Nacisnąć [ CL ]
Ustawienie jednostek
Przesunąć SLIDER palcem do [ 6 ]
Potwierdzenie jednostek
Nacisnąć [ 06 ]
Ustawienie dziesiątek
Przesunąć SLIDER palcem do [ 1 ]
Potwierdzenie dziesiątek
Nacisnąć [ 16 ]
Wyświetlacz
[ 0 ] i kontrolka
[7]
[ 00 ]
[ 0 stały] [ 6 miga ]
[ 0 miga ] [ 6 stały ]
[ 1 miga ] [ 6 stały ]
[ 16 ]
Czas zostaje potwierdzony i gotowanie rozpoczyna się.

Zatrzymywanie czasu gotowania:
Przykład: 13 minut przy poziomie mocy 7:
Działanie
Panel kontrolny
Wybór pola
Nacisnąć wybrany symbol [ 0 ]
Wybór Minutnika
Nacisnąć [ 13 ]
Dezaktywacja jednostek
Przesunąć SLIDER palcem do [ 0 ]
Potwierdzenie jednostek
Nacisnąć [ 10 ]
Dezaktywacja dziesiątek
Przesunąć SLIDER palcem do [ 0 ]
Potwierdzenie dziesiątek
Nacisnąć [ 00 ]
Wyświetlacz
[ 0 ] i kontrolka
[ 13 ]
[ 1 stały ] [ 0 miga ]
[ 1 miga ] [ 0 stały ]
[ 0 miga ] [ 0 stały ]
[ 00 ]
 Automatyczne zatrzymywanie na koniec czasu gotowania:
Gdy wybrany czas gotowania dobiega końca, minutnik wskazuje migający symbol [ 00 ] i słychać
sygnał dźwiękowy.
Aby wyłączyć sygnał i miganie należy przycisnąć [ 00 ].

Funkcja gotowania jajek :
Przykład: 29 minut :
Działanie
Włączenie płyty
Wybór Minutnika
Ustawienie jednostek
Potwierdzenie jednostek
Ustawienie dziesiątek
Potwierdzenie dziesiątek
Panel kontrolny
Nacisnąć [ 0/I ]
Nacisnąć [ CL ]
Przesunąć SLIDER palcem do [ 9 ]
Nacisnąć [ 09 ]
Przesunąć SLIDER palcem do [ 2 ]
Nacisnąć [ 29 ]
Wyświetlacz
Kontrolki pola świecą
[ 00 ]
[ 0 stały ] [ 9 miga ]
[ 0 miga ] [ 9 stały ]
[ 2 miga ] [ 9 stały ]
[ 29 ]
Po kilku sekundach kontrolka przestaje migać.
Gdy wybrany czas gotowania dobiega końca, minutnik wskazuje migający symbol [ 00 ] i słychać
sygnał dźwiękowy.
Aby wyłączyć sygnał i miganie należy przycisnąć [ 00]. Płyta wyłącza się.
9
Gotowanie automatyczne
Wszystkie pola grzewcze wyposażone są w automatyczne urządzenie gotujące. W określonym
czasie pole grzewcze uruchamia się przy pełnym zakresie mocy, następnie moc automatycznie
zmniejsza się do poziomu zaprogramowanego wcześniej.

Uruchamianie:
Działanie
Panel kontrolny
Wyświetlacz
Wybór pola
Ustawienie zakresu mocy
Gotowanie automatyczne
Wybór poziomu mocy
(na przykład « 7 »)
Nacisnąć wybrany symbol [ 0 ]
Przesunąć SLIDER palcem do [ 9 ]
Nacisnąć powtórnie “SLIDER“ [ 9 ]
Przesunąć SLIDER palcem do [ 7 ]
[ 0 ] i kontrolka
Przesunąć od [0] do [9]
[ 9 ] miga razem z [ A ]
od [ 9 ] do [ 8 ] [ 7 ]
[ 7 ] miga razem z [ A ]

Wyłączanie gotowania automatycznego:
Działanie
Panel kontrolny
Wyświetlacz
Wybór pola
Nacisnąć [ 7 ] dla danego pola
Wybór poziomu mocy
Przesunąć SLIDER palcem
[ 7 ] miga
razem z [ A ]
[ 1 ] do [ 9 ]
Funkcja pauzy
Funkcja ta przerywa chwilowo działanie całej płyty i pozwala na wznowienie pracy z tymi samymi
ustawieniami.
 Włączanie/wyłączanie funkcji pauzy:
Działanie
Panel kontrolny
Wyświetlacz
Włączanie pauzy
Nacisnąć równocześnie
2 tylne pola grzewcze
lampka [ II ]
Wyłączanie pauzy
Nacisnąć równocześnie
2 pola grzewcze,
nacisnąć ponownie migającą lampkę
[ II ] miga
Poprzednie ustawienia na
wyświetlaczu
Funkcja przywołania
Po wyłączeniu płyty (0/I) można przywołać ostatnie ustawienia.
 etapy gotowania wszystkich pól grzewczych (moc);
 minuty i sekundy zaprogramowanych minutników dla poszczególnych pól
grzewczych;
 funkcja utrzymania ciepła
Tryb postępowania dla funkcji przywołania jest następujący:
 Nacisnąć [0/I]
 Następnie jednocześnie ponownie nacisnąć 2 pola przez 6 sekund.
Poprzednie ustawienia są znów aktywne.
Funkcja "utrzymywania ciepła"
Funkcja ta pozwala osiągnąć i utrzymać automatycznie temperaturę 42°C lub 70°C.
Tym sposobem można uniknąć przelewania się płynów i szybkiego przypalania się potraw na
dnie naczynia.
10

Włączanie funkcji "utrzymywania ciepła" :
Działanie
Panel kontrolny
Wyświetlacz
Wybór pola
Nacisnąć wybrany symbol [ 0 ]
[ 0 ] do [ 9 ] lub [ H ]
Opcja 42°C
Nacisnąć [ U ]
[U]
Opcja 70°C
Nacisnąć [ U ]
[U]
Wyłączanie
Przesunąć SLIDER palcem
[ 0 ] do [ 9 ] lub [ H ]
Funkcję tę można włączyć niezależnie dla wszystkich pól grzewczych.
Po usunięciu naczynia z pola grzewczego, na którym włączona jest funkcja utrzymania ciepła,
funkcja jest aktywna przez ok. 10 min.
Maksymalny czas aktywności funkcji utrzymania ciepła wynosi 2 godziny.
Funkcja pomostowa
Funkcja ta pozwala na używanie 2 pól grzewczych po lewej stronie w tym samym czasie z tymi
samymi ustawieniami, jako jedno pole grzewcze. Nie jest dostępna funkcja zwiększenia mocy.
Wyświetlacz
[ 0 ] lub [ H ] na 4
wyświetlaczach
[ 0 ] pojawia się przy polu
przednim
[ ∏ ] przy polu tylnym.
[1] do 9 ] lub [ U ]
Działanie
Włączanie płyty
Panel kontrolny
Nacisnąć [ 0/I ]
Aktywacja funkcji pomostowej
Nacisnąć 2 pola grzewcze po lewej
Zwiększenie ustawień
Przesunąć SLIDER palcem
[ 1 to 9 ] lub wyświetlacz [ U ]
Nacisnąć 2 połączenia pól grzewczych [0] lub [H] w 2 polach
Wyłączenie funkcji
Blokada panelu kontrolnego
Aby uniknąć zmian w ustawieniach pól grzewczych, zwłaszcza podczas mycia, panel kontrolny
można zablokować (pomijając przycisk włączania/wyłączania [ 0/I ]).
 Zakładanie blokady :
Działanie
Panel kontrolny
Wyświetlacz
Włączanie
Nacisnąć [ 0/I ]
Zakładanie blokady
Przytrzymać palec na pasku SLIDER
i nacisnąć 3 razy [ P ]
[ 0 ] lub [ H ] na
4 wyświetlaczach
[ L ] na 4 wyświetlaczach
Gdy płyta zostanie zablokowana rozpoczyna się 10 sekundowe odliczanie. W tym czasie można
odblokować płytę. Gdy ten czas minie, zwolnienie jest niemożliwe, należy wyłączyć i ponownie
włączyć płytę.
Przy każdym wyborze przycisku [ P ] pojawia się symbol [ L ]. Płyta jest zablokowana gdy [ L ]
pojawi się na stałe.
 Zdejmowanie blokady :
Działanie
Panel kontrolny
Wyświetlacz
Włączanie
Nacisnąć [ 0/I ]
[L] na 4 wyświetlaczach
W ciągu 10 sekund od rozpoczęcia:
Zdejmowanie blokady
Przytrzymać palec na pasku SLIDER
i nacisnąć 3 razy [ P ]
[ 0 ] lub [ H ] na 4
wyświetlaczach
Przy każdym wyborze przycisku [ P ] symbol [ L ] znika. Płyta jest odblokowana gdy symbol [ L ]
zniknie na stałe.
11
PORADY DOTYCZĄCE GOTOWANIA
Jakość naczyń
Odpowiednie materiały: stal, emaliowana stal, żeliwo, ferromagnetyczna stal nierdzewna,
aluminium z dnem ferromagnetycznym..
Nieodpowiednie materiały: aluminium i stal nierdzewna bez ferromagnetycznego spodu, miedź,
szkło, ceramika, porcelana.
.
Producenci podają informację, czy ich produkt jest kompatybilny z technologią indukcji.
Aby sprawdzić, czy naczynie jest kompatybilne:
 Należy wlać niewielką ilość wody do naczynia umieszczonego na indukcyjnym polu
grzewczym ustawionym na poziomie 9. Woda powinna wrzeć w ciągu kilku sekund.
 Magnes przyciągany jest do dna naczynia.
Niektóre naczynia postawione na indukcyjnym polu grzewczym wytwarzają hałas. Nie oznacza
on usterki urządzenia i nie ma wpływu na funkcję gotowania.
Wielkość naczyń
Pola grzewcze do pewnych granic automatycznie dostosowują się do średnicy naczynia. Jednak
średnica dna naczynia musi mieć minimalną wielkość odpowiednią dla danego pola grzewczego.
Aby uzyskać najlepszą efektywność płyty, należy umieszczać naczynie na środku pola
grzewczego.
Przykładowe ustawienia mocy podczas gotowania
(poniższe wartości są przybliżone)
1 do 2
Topienie
Odgrzewanie
2 do 3
Podgotowywanie
Odmrażanie
3 do 4
Gotowanie na parze
4 do 5
Gotowanie w wodzie
6 do 7
7 do 8
9
P oraz
Sosy, masło, czekolada, żelatyna
Potrawy przygotowane wcześniej
Ryż, budyń, syrop cukrowy
Suszone warzywa, ryby, mrożonki
Warzywa, ryby, mięso
Ziemniaki, zupy, makarony, świeże
warzywa
Mięso, wątróbka, jajka, parówki
Gotowanie średniointensywne
Duszenie
Gotowanie
Smażenie, prażenie
Gotowanie wody
Smażenie, prażenie
Gotowanie wody
Gulasz, zrazy, flaczki
Ziemniaki, placki ziemniaczane, wafle
Steki, omlety, dania smażone
Woda
Małże, steki
Gotowanie dużych ilości wody
12
KONSERWACJA I MYCIE
Przed myciem należy wyłączyć urządzenie.
Nie należy myć płyty jeśli szkło jest gorące z powodu możliwości poparzenia.
 Usunąć niewielkie zabrudzenia wilgotną ściereczką z dodatkiem płynu do mycia naczyń
rozpuszczonego w niewielkiej ilości wody. Następnie przemyć powierzchnię zimną wodą i
dokładnie wysuszyć.
 Detergenty i przybory do mycia o silnych właściwościach żrących i ściernych mogą
powodować zarysowania dlatego należy ich zdecydowanie unikać.
 Nie należy nigdy stosować urządzeń parowych lub ciśnieniowych.
 Nie należy używać żadnych przedmiotów, które mogą zarysować szkło ceramiczne.
 Należy uważać, aby powierzchnia naczyń była sucha i czysta, oraz aby nie było drobin
pyłu na powierzchni płyty lub na naczyniach. Przesuwanie naczyń o szorstkich
powierzchniach może spowodować rysy na płycie.
 Plamy z cukru, dżemu, galarety itp. należy natychmiast usuwać. Pomoże to zapobiegać
uszkodzeniom powierzchni.
CO ROBIĆ W PRZYPADKU NIEPRAWIDŁOWOŚCI
Nie można włączyć płyty lub pola grzewczego:





Płyta jest nieprawidłowo podłączona do sieci elektrycznej.
Spalony bezpiecznik.
Aktywna jest funkcja blokady.
Wrażliwe na dotyk przyciski na panelu są pokryte tłuszczem lub wodą.
Przedmiot leży na przycisku.
Panel kontrolny pokazuje [ U ]:



Na polu grzewczym nie ma naczynia.
Naczynie nie jest zgodne z technologią indukcji.
Średnica dolnej części naczynia jest zbyt mała.
Panel kontrolny pokazuje [ E ] :


Układ elektroniczny zawiera usterkę.
Należy płytę wyłączyć i włączyć ponownie.
Panel kontrolny pokazuje 4 x [ L ] :

Patrz: strona dotycząca blokady panelu kontrolnego.
Jedno lub wszystkie pola grzewcze wyłączone:





Zadziałał system bezpieczeństwa.
Zapomniałeś wyłączyć pole grzewcze przez długi okres czasu.
Zasłonięto przycisk lub kilka przycisków.
Naczynie jest puste oraz dno jest nadmiernie nagrzane.
Płyta posiada funkcje automatycznej redukcji poziomu zasilania i automatyczną blokadę
przed przegrzaniem.
Wentylacja trwa po wyłączeniu płyty:


To nie jest usterka, wentylator pracuje nadal, aby chronić urządzenie elektroniczne.
Wentylator chłodzący wyłącza się automatycznie.
13
System gotowania automatycznego nie włącza się:
 Pole grzewcze jest nadal gorące [ H ].
 Ustawiony jest najwyższy poziom mocy [ 9 ].
Panel kontrolny pokazuje [ U ] :
 Patrz: rozdział "Utrzymywanie ciepła" .
Panel kontrolny pokazuje [ II ]:

Patrz: rozdział “Funkcja pauzy“.
Panel kontrolny pokazuje [ ∏ ]:

Patrz: rozdział “Funkcja pomostowa“.
OCHRONA ŚRODOWISKA


Materiały zastosowane jako opakowanie są ekologiczne i nadające się do przetworzenia.
Urządzenia elektroniczne składają się z materiałów nadających się do przetworzenia, a
niekiedy szkodliwych dla środowiska, ale koniecznych do prawidłowego i bezpiecznego
działania urządzenia.


Nie należy wyrzucać urządzeń razem z odpadami domowymi.
Należy skontaktować się z lokalnymi służbami oczyszczania
miasta przystosowanymi do utylizacji sprzętu gospodarstwa
domowego.
INSTRUKCJE DOTYCZĄCE INSTALACJI
Instalację powinni przeprowadzać wyłącznie wykwalifikowani specjaliści.
Osoba dokonująca instalacji zobowiązana jest do przestrzegania przepisów prawnych i norm
obowiązujących w jego kraju.
Zakładanie uszczelnienia:
Uszczelnienie dostarczone razem z płytą pozwala na uniknięcie przeciekania płynów pod
obudowę. Jego instalację należy przeprowadzić starannie i zgodnie z poniższym rysunkiem.
.
Przykleić uszczelnienie (2) milimetry od
zewnętrznej krawędzi szkła po
usunięciu warstwy ochronnej (3).
14
Zabudowa - instalacja:
Wymiary:
Wielkość otworu
Wielkość szkła
Szerokość Głębokość Szerokość Głębokość Grubość
NI-643-4B
560
490
590
520
4
NI-743-4B
750
490
780
520
4










Należy zapewnić odległość 50 mm między płytą a ścianą lub bokami.
Płyty posiadają klasyfikację "Y" odnośnie ochrony termicznej. W idealnych warunkach
płytę należy instalować zapewniając dużą przestrzeń po obu stronach. Z tyłu może być
ściana oraz z jednej strony wysoki element zabudowy lub ściana. Z drugiej strony
natomiast element obudowy lub przegroda nie mogą być wyższe niż kuchenka.
Mebel lub obudowa, na której płyta ma być zainstalowana, jak również krawędzie mebli,
powłoki laminowane i klej stosowany do przytwierdzania muszą być odporne na
temperaturę do 100 °C.
Listwy na krawędziach ścian muszą być odporne na wysoką temperaturę..
Nie wolno instalować płyty na piekarniku bez wentylacji, lub na zmywarce do naczyń.
Należy zapewnić odstęp 20 mm pod dolną częścią obudowy płyty, aby umożliwić dobry
przepływ powietrza dla urządzenia elektronicznego.
Jeśli pod płytą znajduje się szuflada należy unikać wkładania do niej łatwopalnych
przedmiotów (np. substancji w sprayu) lub innych przedmiotów nie odpornych na wysokie
temperatury.
Materiały używane do zakładania blatów rozszerzają się pod wpływem wody. Aby
zabezpieczyć krawędź otworu należy nałożyć warstwę lakieru lub specjalnego szczeliwa.
Ze szczególną starannością należy założyć samoprzylepne złącze dostarczone wraz z
płytą, aby zapobiec wyciekom do obudowy. To uszczelnienie gwarantuje prawidłowe
zabezpieczenie jeśli zastosowane będzie w połączeniu z gładką powierzchnią blatu.
Odległość między płytą a okapem kuchennym umieszczonym powyżej musi być zgodna z
zaleceniami producenta okapu. W przypadku braku instrukcji należy zachować minimalną
odległość 760 mm.
Kabel łączący nie powinien, po wykonaniu zabudowy, ulegać żadnym ograniczeniom
mechanicznym, np. wynikającym z faktu założenia szuflady.
PODŁĄCZENIE ELEKTRYCZNE





Instalację opisywanego urządzenia oraz podłączenie go do sieci elektrycznej należy
powierzyć wykwalifikowanemu elektrykowi, który posiada wiedzę na temat przepisów
normatywnych i skrupulatnie stosuje się do nich.
Po założeniu zabudowy należy zapewnić zabezpieczenie części będących pod napięciem.
Dane niezbędne dla wykonania połączeń znajdują się na naklejkach umieszczonych na
obudowie płyty w pobliżu skrzynki przyłączowej.
Podłączenie do sieci musi być wykonane przy użyciu gniazdka z uziemieniem lub poprzez
wyłącznik polowy z otwarciem minimalnym pomiędzy stykami 3 mm.
Obwód elektryczny musi być oddzielony od sieci przy pomocy odpowiednich urządzeń, na
przykład: wyłączników, bezpieczników lub kontaktorów.
15
Uwaga!
Opisywane urządzenie można podłączyć jedynie do sieci 230 V~ 50 / 60 Hz.
Należy stosować przewody z uziemieniem.
Należy stosować się do wskazań tabeli połączeń.
Skrzynka przyłączowa umieszczona jest pod spodem z tyłu obudowy płyty. Aby otworzyć
przykrywę należy użyć średniej wielkości śrubokręt. Umieścić w szczelinie i otworzyć pokrywę.
Sieć
Połączenie
Średnica kabla
230V~1P+N 50/60Hz
1 faza + N
3 x 2.5 mm²
400V~2P+N 50/60Hz
2 fazy + N
4 x 1.5 mm²
Kabel
H 05 VV - F
H 05 RR - F
H 05 VV - F
H 05 RR - F
Kaliber
zabezpieczeń
25 A *
16 A *
* obliczono z jednoczesnym czynnikiem zgodnie z normą EN 60 335-2-6/1990
Podłączenie płyty
Ustawianie konfiguracji:
Dla różnych rodzajów połączeń należy stosować miedziane mostki, które znajdują się w skrzynce
obok terminalu.
Monofaza 230V~1P+N
Umieść pierwszy mostek między terminalem 1 i 2, drugi między 4 i 5.
Połącz uziemienie z terminalem "earth", neutralne N z terminalem 4 lub 5, fazę L z terminalem 1
lub 2.
Bi- faza
400V~2P+N
Umieść mostek między terminalem 4 i 5.
Połącz uziemienie z terminalem "earth", neutralne N z terminalem 4 lub 5, fazę L1 z terminalami
1 oraz fazę L2 z terminalem 2.
Uwaga! Należy sprawdzić, czy kable są prawidłowo połączone i zaciśnięte.
Nie ponosimy odpowiedzialności za wypadki powstałe w efekcie nieprawidłowego
podłączenia, lub które mogą mieć miejsce w związku z używaniem sprzętu nie
posiadającego uziemienia lub posiadającego wadliwe uziemienie.
14560/0
16
