Dashboard Trainer

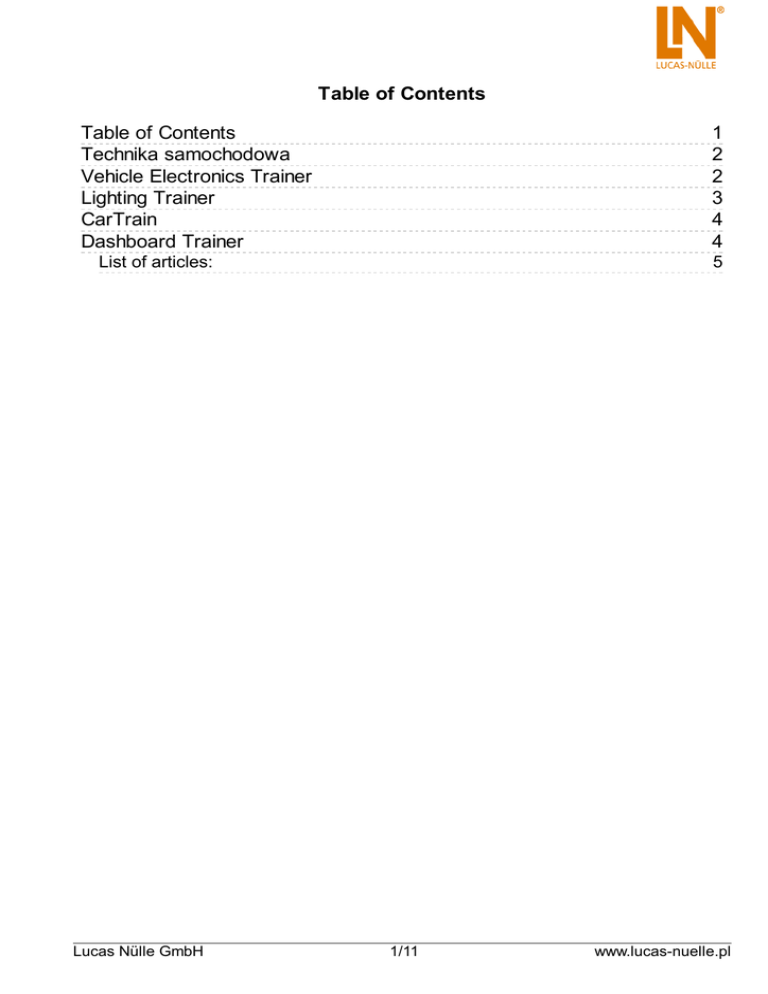

Table of Contents
Table of Contents
Technika samochodowa
Vehicle Electronics Trainer
Lighting Trainer
CarTrain
Dashboard Trainer
1
2
2
3
4
4
List of articles:
Lucas Nülle GmbH
5
1/11
www.lucas-nuelle.pl
Technika samochodowa
Vehicle Electronics Trainer
Vehicle Electronics Trainer
A modern vehicle is characterised by its high degree of electrification. This means that most open and closedloop control processes are carried out using electro-mechanical systems. These systems, as well as all those
designed to enhance driver comfort and drivability, require a stable and fail-safe power supply to ensure the
finest quality of driving, leading to utmost comfort for drivers.
Lucas-Nülle training systems for automotive technology offer trainees the outstanding opportunity to learn about
the various aspects of how on-board vehicle networks are supplied with electrical power at an authentic practical
level. They also get a vivid and detailed look at how the lighting systems work and how they can subsequently
be enhanced.
Lucas Nülle GmbH
2/11
www.lucas-nuelle.pl
Lighting Trainer
Lighting Trainer
Hardly any other design element is as distinctive to a vehicle as its headlights. New shapes and light sources
are continually emerging. Nevertheless, they all have one thing in common. They need electricity and have to be
connected to the on-board network. Learn the difference between conventional wiring and a lighting system
using a CAN bus. Control of rear lights by means of pulse-width modulation is also explained in great detail.
Lucas Nülle GmbH
3/11
www.lucas-nuelle.pl
CarTrain
CarTrain
Please choose your product:
Dashboard Trainer
Dashboard Trainer
This system shows the point of practical training content. The model comprises an original dashboard with an
instrument panel, driver’s and front passenger’s airbags, as well as the entire lighting system, including
instrument lighting. The model allows simulated faults to be activated in order to reflect specific situations. Also
present are diagnostic plugs for measurements on control units, e.g. for the airbag or illumination.
Lucas Nülle GmbH
4/11
www.lucas-nuelle.pl
List of articles:
Pos.
nazwa produktu
Bestell-Nr.
1 Trenażer deski rozdzielczej pod magistrale CAN i LIN
SO3240-1D
Anz.
1
Ten system szkoleniowy pozwala na przeprowadzanie praktycznych
doświadczeń i demonstracji na różnych układach oświetlenia pojazdy
silnikowego. Projekt systemu jest oparty na autentycznych
przykładach i powinien pozwolić na szczególnie realistyczne
szkolenie.
Działający system ze wszystkimi potrzebnymi komponentami
przygotowanymi specjalnie dla celów skutecznej edukacji.
Obudowa powinna być zamocowana na wózku jezdnym dzięki
czemu będzie mobilna.
Wszystkie komponenty mają być w pełni działającymi
oryginalnymi częściami.
Wszystkie najważniejsze sygnały elektryczne powinny być
wychwytywane przez 4-mm gniazda na panelu centralnym.
System powinien być szybko i łatwo skonfigurowany i
uruchomiony.
Model składa się z oryginalnej deski rozdzielczej, poduszek
powietrznych kierowcy i pasażera oraz kompletnego układu
oświetlenia z podświetleniem deski rozdzielczej. Model zawiera
również zespół obwód symulowanych awarii. Dostarczona jest
również wtyczka diagnostyczna do pomiarów na sterownikach, np.
sterownik poduszki powietrznej lub oświetlenia.
Treści szkolenia
Układ oświetlenia/elektryczny
Magistrala CAN – sterowanie światłem/zamek
centralny/systemy komfortu – podnośnik szyb/lusterka
System magistrali LIN do sterowania wycieraczkami
Obwód dla głównych świateł przednich w regulacją zasięgu
Regulacja świateł przednich
Kierunkowskaz
Światła awaryjne
Klakson
Wiatrak/wentylator
Obwód cyrkulacji powietrza – otwarty tak, aby działanie mogło
być obserwowane
Podświetlenie deski rozdzielczej
Opcjonalne przednie światło ksenonowe
Poduszka powietrzna
Projekt
Diagnostyka
Symulacja usterek
Zespół deski rozdzielczej
Wyświetlacz odstępów między serwisami
Diagnostyka
Test siłownika
Lucas Nülle GmbH
5/11
www.lucas-nuelle.pl
Wyposażenie
Deska rozdzielcza
Poduszka powietrzna – kierowcy i pasażera
Kompletny układ oświetlenia w tym oświetlenie deski
rozdzielczej (magistrala CAN)
Podnośniki szyb z komfortowymi funkcjami (magistrala CAN)
Sterowanie wycieraczkami (magistrala LIN)
Wiatrak/wentylator – cyrkulacja powietrza
Zamek centralny (magistrala CAN)
Z pokładowym sterownikiem i bramką
Wymiary: ok. 2000x1200x1200 mm
Waga: 80kg
Prosimy zwrócić uwagę na terminy przesyłek specjalnych!
Be aware that the following article requires non-conventional delivery schedules. Please ask when
delivery can be made before ordering.
Przyrzady pomiarowe:
Przyrządy pomiarowe:
Pos.
nazwa produktu
Bestell-Nr.
2 Adapter BNC/4mm bezpieczne gniazda, izolowany
Anz.
LM9019
3
LM8205
1
Wtyczka adaptera do łączenia złącz BNC z gniazdami bezpieczeństwa
4 mm
Wtyczka BNC, 2 izolowane gniazda bezpieczeństwa 4 mm
Pierścienie kontaktowe i gniazda dla wewnętrznego styku
złącza BNC wykonane są z pozłacanego mosiądzu
KAT II/1000 V
3 Lampa testowa
Przyrząd do pomiaru napięcia w pojazdach. Ze względu na niski
pobór prądu równy 1,5 mA, przyrząd testowy CAR-CHECK jest
szczególnie dobrze przystosowany do odnajdywania usterek w
komponentach elektronicznych. Konwencjonalne lampy testowe
często powodują uszkodzenia takich komponentów. Wskazanie
polaryzacji przy użyciu dwóch diod LED.
Zakres napięcia nominalnego: 3...48 V
Długość przewodu: 150 cm
Waga: 0,2 kg
Lucas Nülle GmbH
6/11
www.lucas-nuelle.pl
4 Cyfrowy miernik uniwersalny Multi 13S
LM2330
1
Uniwersalny multimetr laboratoryjny i przyrząd do pomiaru
temperatury z interfejsem IR, do wymagających, uniwersalnych
pomiarów i rejestracji w edukacji, elektroenergetyce, technice
procesowej itp.
3 ¾-pozycyjny multimetr, rozdzielczość: ±3.100 cyfr
kategoria pomiarowa CATII - 1000 V
podłączenie do systemu UniTrain za pomocą interfejsu
podczerwieni (IrDa)
zakresy pomiarowe napięcia i prądu: 30 mV - 1000 V DC,
3 V - 1000 V AC; 3 mA - 16 A DC; 30 mA - 10 A AC
zakresy pomiarowe rezystancji: 30 Ω –30 MΩ
zakresy specjalne: °C do pomiaru temperatury za pomocą
PT100/1000
test ciągłości przewodów i test diod
automatyczny wybór zakresu i wyłączenie baterii, funkcja
Min/Max i Data-Hold
mA - bezpiecznik wysokoprądowy na napięcie
znamionowe 1000 V
wyświetlacz z paskiem graficznym i podświetleniem tła
zakres dostawy: gumowe etui, kable pomiarowe,
zapasowy bezpiecznik, bateria 9 V, certyfikat kalibracji
Lucas Nülle GmbH
7/11
www.lucas-nuelle.pl
5 Cyfrowy, 2-kanałowy oscyloskop z pamięcią i kolorowym
ekranem, łącznie z głowicami pomiarowymi 30MHz
LM6210
1
Cyfrowy oscyloskop z pamięcią i kolorowym ekranem LCD, o dużej
rozdzielczości, z podświetleniem tła i złączem USB do przesyłania
dużych ilości danych z najwyższą prędkością.
Dane techniczne:
Szerokość pasma 25 MHz / 100 MS/s
Maksymalne napięcie wejściowe 300 V
Kolorowy wyświetlacz 7,8" TFT
Złącze USB
Odczyt z funkcją kursora
Pięć automatycznych funkcji pomiarowych, zapis i odczyt
krzywych z pamięci
Zbocza i funkcja wyzwalacza wideo
Bezpieczeństwo: EN 61010-1
Akcesoria w zestawie 2 szt. głowic pomiarowych, kabel
sieciowy, kabel USB, płyta CD z oprogramowaniem
Wymiary: 350 x 157 x 120 mm (szer. x wys. x głęb.)
Masa: 1,0 kg
Lucas Nülle GmbH
8/11
www.lucas-nuelle.pl
Dodatkowo warte polecenia:
Pos.
nazwa produktu
Bestell-Nr.
6 CAN/LIN monitor
Anz.
SO2000-2A
1
LM8250
1
The LIN/CAN monitor allows bus protocols on a LIN bus, CAN
bus or any serial bus to be recorded and investigated. Users are
free to display the bus packets in binary or hexadecimal code.
All activity on the respective bus is logged by the software and
displayed in a list. Any command can be transmitted along the
bus with the aid of a transmit function. Another key feature is the
ability to display all bus levels graphically in a real-time diagram,
where the individual sections of code are shown directly on a
graphic. This is a particularly effective way to demonstrate the
basic principles of bus communication and the differences
between the various bus protocols.
The software has the following features:
Visual display of bus protocol structure
Option for displaying in binary or hexadecimal code format
Recording of bus packets
Transmission of bus packets
Suitable for student experiments and demonstrations
Simple to get working (via USB interface)
Recording of CAN, LIN and serial bus packets
Transmission of CAN, LIN and serial bus packets
Display of identifiers
Display of data lengths
Display of timing periods
User-configurable graphic interface
All results and their display mode can be stored
Detailed help integrated into the program
Weight: 0.5 kg approx.
Dimensions: 150 x 80 x 40 (L x W x H)
7 Multiscan USB with CAN for VAG-COM
Lucas Nülle GmbH
9/11
www.lucas-nuelle.pl
VAG-COM a Windows-based programs providing full professional
diagnostics for all vehicles belonging to the VAG group
(Volkswagen, Audi, Seat and Skoda). It provides virtually all the
functionality supported by VAG’s own dedicated diagnostic
devices VAS 5051 or VAS 5052. It also has a graphic user
interface allowing access to all controllers (addresses) built into
VAG vehicles at the click of a mouse. Control units can also be
accessed by typing in the same address codes used by VAG’s
own diagnostic testers. The system consists of an AI Multiscan
USB diagnostic adapter with CAN functions and the VCDS/VAGCOM diagnostic program, available in German and English.
Complete support for VAG’s full diagnostic capability via
VAG-COM
Access to all diagnostic interfaces and protocols used for
VAG and OBD2 diagnostics (ISO9141, VPW, PWM,
KWP1281, KWP2000, CAN)
Includes CAN support and USB port
Integrated dongle function for VAG-COM
Integrated self-activation function (dongle function)
Automatic baud rate detection
Support for the new UDS/ODX/ASAM protocols is
available, including support for the functions: “Identify
controller” (including “Enhanced identification”), “Code”,
“Access authorisation” and “Error codes”.
Built-in support mode 10 of the generic OBD2 diagnostic
procedure
Built-in support for dual controllers, e.g. engine
management controllers for RS4 and WS12.
Simultaneous access to both controllers via address 31,
e.g. for basic settings such as throttle valve adjustment.
Full built-in support for controllers with Service 22
identification methodology
New logging function
New internal coding wizard for CAN interface (required for
vehicles based on Audi-B8 platform)
Much improved documentation for older vehicles thanks to
so-called label files along with modification of their file
format. New label files are no longer compatible with those
used in previous versions.
Support for Windows 95 and Windows NT has been
discontinued
Plastic case with textured foam inlay
Weight: 2 kg approx.
Dimensions: 250 x 150 x 50 (L x D x H)
Lucas Nülle GmbH
10/11
www.lucas-nuelle.pl
