Wartość kosztorysowa
Podatek VAT
Cena kosztorysowa
Słownie:

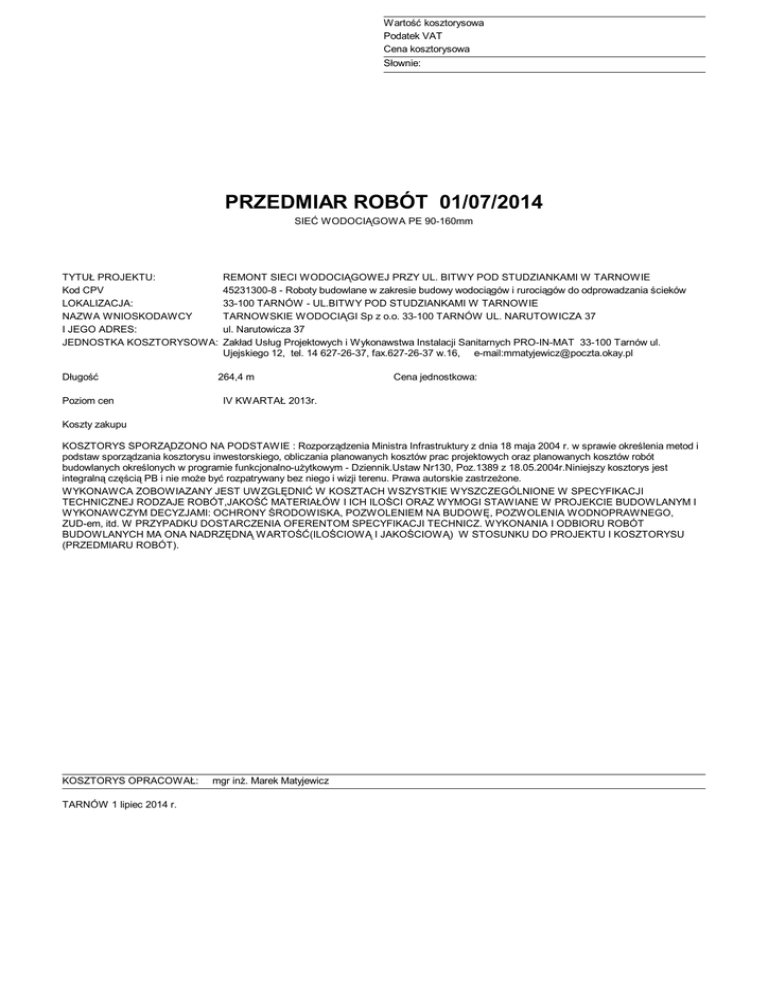

PRZEDMIAR ROBÓT 01/07/2014
SIEĆ WODOCIĄGOWA PE 90-160mm
TYTUŁ PROJEKTU:
Kod CPV
LOKALIZACJA:
NAZWA WNIOSKODAWCY
I JEGO ADRES:
JEDNOSTKA KOSZTORYSOWA:
Długość
Poziom cen
REMONT SIECI WODOCIĄGOWEJ PRZY UL. BITWY POD STUDZIANKAMI W TARNOWIE
45231300-8 - Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków
33-100 TARNÓW - UL.BITWY POD STUDZIANKAMI W TARNOWIE
TARNOWSKIE WODOCIĄGI Sp z o.o. 33-100 TARNÓW UL. NARUTOWICZA 37
ul. Narutowicza 37
Zakład Usług Projektowych i Wykonawstwa Instalacji Sanitarnych PRO-IN-MAT 33-100 Tarnów ul.
Ujejskiego 12, tel. 14 627-26-37, fax.627-26-37 w.16, e-mail:[email protected]
264,4 m
Cena jednostkowa:
IV KWARTAŁ 2013r.
Koszty zakupu
KOSZTORYS SPORZĄDZONO NA PODSTAWIE : Rozporządzenia Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i
podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót
budowlanych określonych w programie funkcjonalno-użytkowym - Dziennik.Ustaw Nr130, Poz.1389 z 18.05.2004r.Niniejszy kosztorys jest
integralną częścią PB i nie może być rozpatrywany bez niego i wizji terenu. Prawa autorskie zastrzeżone.
WYKONAWCA ZOBOWIAZANY JEST UWZGLĘDNIĆ W KOSZTACH WSZYSTKIE WYSZCZEGÓLNIONE W SPECYFIKACJI
TECHNICZNEJ RODZAJE ROBÓT,JAKOŚĆ MATERIAŁÓW I ICH ILOŚCI ORAZ WYMOGI STAWIANE W PROJEKCIE BUDOWLANYM I
WYKONAWCZYM DECYZJAMI: OCHRONY ŚRODOWISKA, POZWOLENIEM NA BUDOWĘ, POZWOLENIA WODNOPRAWNEGO,
ZUD-em, itd. W PRZYPADKU DOSTARCZENIA OFERENTOM SPECYFIKACJI TECHNICZ. WYKONANIA I ODBIORU ROBÓT
BUDOWLANYCH MA ONA NADRZĘDNĄ WARTOŚĆ(ILOŚCIOWĄ I JAKOŚCIOWĄ) W STOSUNKU DO PROJEKTU I KOSZTORYSU
(PRZEDMIARU ROBÓT).
KOSZTORYS OPRACOWAŁ:
TARNÓW 1 lipiec 2014 r.
mgr inż. Marek Matyjewicz
Rodos 6.8.38.2 [10866]
CHARAKTERYSTYKA OBIEKTU:
Strona 2/22
Niniejszy projekt opracowano na podstawie:
mapy sytuacyjno-wysokościowej do celów projektowych w skali 1:500;
ustawy Prawo Budowlane z 1994r z p. zm.;
ustawy Prawo Wodne (Dz. U. z dnia 11.10.2001 r. nr 01.115.1229);
wizji lokalnej w terenie;
uzgodnień z właścicielami posesji;
uzgodnień branżowych;
uzgodnień materiałowych;
uzgodnień z Użytkownikiem;
obowiązujących norm i przepisów branżowych;
stanu prawnego obowiązującego na dzień przekazania dokumentacji;
stanu prawnego ewidencji właścicieli gruntów obowiązującego na dzień opracowania dokumentacji.
1. Przedmiot inwestycji
Przedmiotem inwestycji jest remont sieci wodociągowej w Tarnowie przy ul. Bitwy Pod Studziankami w Tarnowie.
2. Istniejący stan zagospodarowania terenu
Na przedmiotowym terenie znajdują się następujące rodzaje uzbrojenia:
sieć wodociągowa z przyłączami do budynków,
kable energetyczne niskiego i wysokiego napięcia,
kable teletechniczne,
napowietrzne linie energetyczne,
sieć gazowa niskoprężna,
sieć kanalizacji sanitarnej wraz z przyłączami,
sieć kanalizacji opadowej.
2.1. Opinia geotechniczna
Z uwagi na prowadzenie inwestycji w terenie zagospodarowanym, nie przeprowadzono szczegółowych badań geologicznych podłoża gruntowego.
Dokonano jedynie obserwacji terenowej, wywiadów i analiz istniejącej dokumentacji geologicznej.
Na przedmiotowym terenie nie stwierdzono gruntów słabonośnych i nasypów niekontrolowanych, podłoże budują grunty jednorodne w związku z
powyższym warunki gruntowe określa się jako proste.
W analizowanym, obszarze nie występują niekorzystne zjawiska geologiczne, działka nie leży na teren osuwiskowym ani na obszarach szkód
górniczych.
Zaleca się prowadzić prace budowlane w okresach suchych, w odpowiednio przygotowanych i zabezpieczonych wykopach. Podczas
prowadzenia robót ziemnych należy zwrócić szczególna uwagę na bezpieczne prowadzenie prac ciężkim sprzętem zmechanizowanym, a także
na możliwość zaciskania ścian wykopu. Zgodnie z §4 rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia
2012r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych projektowany obiekt zaliczono do pierwszej kategorii
geotechnicznej.
3. Projektowane zagospodarowanie terenu
Projektuje remont istniejacej sieci wodociągowej w Tarnowie przy ul. Bitwy Pod Studziankami
Infrastruktura wymusza prowadzenie tras wodociągu w chodnikach i terenach zielonych. Istniejące uzbrojenie oraz warunki terenowe wymuszają
odpowiednie głębokości rurociągów wodociągowych.
Ukształtowanie terenu inwestycji nie ulega zmianie, a po wykonaniu wszystkich czynności budowlanych zostanie on przywrócony do stanu
pierwotnego.
Nie przewiduje się wycinki drzew i krzewów.
Wszelkiego typu skrzyżowania z innymi mediami podziemnymi projektuje się zgodnie z normami i wytycznymi branżowymi i uzyskanymi
warunkami.
3.1. Roboty ziemne
Roboty ziemne przewiduje się wykonać rozkopem: 80% mechanicznie, 20% ręcznie i pryewiertem. Rozkop przewiduje się wykonać metodą
wykopu wąskoprzestrzennego, a ściany wykopu zabezpieczyć wypraskami stalowymi. Roboty ziemne wg normy BN-83/8336-02.
Wszystkie rurociągi układać na podsypce piaskowej gr. 20cm o średnicy ziaren do 20mm, wykonać obsypkę piaskową gr. 30cm ponad rurę i
zagęścić. Materiał nie może być zmrożony, nie może zawierać ostrych kamieni lub innego łamanego materiału. Jeśli grunty lokalne spełniają
powyższe wymagania rurociągi można układać bezpośrednio na wyrównanym podłożu. Podłoże należy wyprofilować tak, aby uzyskać kąt
podparcia rury 90°.
Po wykonaniu wodociągu wykopy należy zasypać materiałem przepuszczalnym, zagęszczając go warstwami maksymalnej grubości 30cm. Po
dokładnym zagęszczeniu materiału zasypowego odtworzyć konstrukcję nawierzchni.
Roboty montażowe należy zorganizować w sposób zapewniający w możliwie najkrótszym czasie przepięcie istniejących obiektów do
projektowanego wodociągu. Wszystkie wykopy należy zabezpieczyć zgodnie z wymogami BHP.
Ewentualne odwodnienie wykopów wykonać poprzez pompowanie, ułożenie w dnie wykopu drenażu PE Dn100 z rur perforowanych drenażowych
lub stosowanie igłofiltrów.
Po wykonaniu sieci wodociągowej w drodze odtworzyć nawierzchnię chodnika zgodnie z warunkami podanymi przez Miejskiego Inżyniera
Utrzymania Miasta.
3.2. Pasy montażowe
Na pasy montażowe na ciągach głównych sieci przewiduje się przestrzeń 4-5m od osi rurociągu kolektora, tj. 3m na odkład ziemi po jednej
stronie wykopu, oraz 2-3m przewidzianych na utrzymanie komunikacji z placem budowy, wykonanie miejscowego montażu elementów kanalizacji.
W pasie montażowym składować również humus, który posłuży do rekultywacji terenu.
3.3. Sieć wodociągowa
Rurociągi wodociągowe zaprojektowano z rur ciśnieniowych PE90-160 do wody pitnej SDR17 PN10 typ 100. Łączenie rur za pomocą
zgrzewania doczołowego.
Załamań trasy w planie o kącie dokonywać przy pomocy łuków z PE110 SDR17 PN10.
Na zmianach kierunku trasy stosować bloki oporowe wg normy BN-81/9192-05. Stosować się do normy branżowej BN-88/9192-07.
3.4. Uzbrojenie sieci
Na sieci stosować trjniki i zasuwy żeliwne, kołnierzowe, klinowe z uszczelnieniem miękkim, z teleskopowym przedłużeniem wrzeciona i skrzynką
uliczną.
Rodos 6.8.38.2 [10866]
CHARAKTERYSTYKA OBIEKTU:
Strona 3/22
Dla zasuw i trójników stosować bloki oporowe i podporowe wg normy BN-81/9192-05 "Zaopatrzenie rolnictwa w wodę. Wodociągi wiejskie. Bloki
oporowe. Wymiary i warunki stosowania".
3.5. Ochrona przed przemarzaniem
Dla zabezpieczenia rurociągów przed przemarzaniem projektuje się posadowienie rurociągu na głębokości poniżej strefy przemarzania - wg
PN-81/B-10725 minimalne przykrycie powinno wynosić 1.40m.
3.6. Skrzyżowania z istniejącym uzbrojeniem terenu
Rzędne posadowienia istniejących przewodów podziemnych wody, teletechniki, gazu naniesiono zgodnie z Polskimi Normami. Dokładne
głębokości należy ustalić dokonując sond poprzecznych przed rozpoczęciem wykopów.
Przy skrzyżowaniach z kablami energetycznymi i teletechnicznymi zaprojektowano rury ochronne typu Arot Dn110 połówkowe o długości
L=3.0mb dla zabezpieczenia kabli. Rury ochronne układać na istniejących kablach.
W skrzyżowaniach z siecią gazową niskoprężną, siecią wodociągową kanalizacją sanitarną i kanalizacją opadową nie przewiduje się rur
ochronnych.
3.7. Przekroczenia cieków wodnych
Nie występują przekroczenia cieków wodnych.
3.8. Skrzyżowania z siecią drenarską
Nie występują skrzyżowania z siecią drenarską.
3.9. Przekroczenia dróg
Przekroczenia dróg projektuje się wykonywać przewiertem poziomym.
Jako rury ochronne stosować rury stalowe o długościach i średnicach jak na projektach zagospodarowania terenu.
Przy przekroczeniach metodą przewiertu każdorazowo zaprojektować komorę przepychową.
Rurę przewodową wprowadzić do rury osłonowej na płozach ślizgowych w rozstawie co 0.7m. Na końcach rur osłonowych stosować podwójne
płozy ślizgowe. Przestrzeń pomiędzy rurociągiem przewodowym a rurą osłonową, z obu jej końców zamknąć pierścieniem samouszczelniającym.
3.10. Kolizje z istniejącym drzewostanem i zielenią
Projektowany przebieg wodociągu nie koliduje z istniejącym drzewostanem i zielenią oraz nie przewiduje się wycinki drzew.
Nie występują także kolizje z urządzeniami podlegającymi ochronie Konserwatora Zieleni.
3.11. Kolizje z obiektami podlegającymi ochronie zabytków
Projektowany przebieg sieci wodociągowej nie koliduje z obiektami podlegającymi ochronie zabytków.
3.12. Zabezpieczenia wykopów
Na całej długości przyłącza należy wykonać zabezpieczenie ścian wykopów ścianką szczelną z wyprasek stalowych.
3.13. Znakowanie trasy wodociągu
Trasę wodociągu należy oznakować przy pomocy tablic orientacyjnych do oznaczania uzbrojenia na przewodach wodociągowych. Tablice
umieścić na istniejących trwałych obiektach budowlanych lub specjalnych słupach na wys. ok. 2m nad terenem, w odległości nie większej niż
25m od oznaczanego uzbrojenia. Całość wg PN-86/B-09700.
4. Zestawienie parametrów technicznych
remont sieci wodociągowej PE 90-160mm - 264,40mb.
węzły rozgałężna - 7 kpl
5. Dane informacyjne
Teren, na którym projektowana jest inwestycja nie jest wpisany do rejestru zabytków i nie podlega ochronie.
6. Wpływ eksploatacji górniczej
Teren, na którym prowadzona jest w/w inwestycja nie jest na obszarze zaliczanym do eksploatacji górniczej.
7. Wpływ inwestycji na środowisko
Projektowana inwestycja nie ma negatywnego wpływu na środowisko naturalne, ponieważ zastosowane w projekcie rozwiązania przestrzenne,
funkcjonalne i techniczne, ograniczają i eliminują wpływ obiektu na środowisko przyrodnicze, zdrowie ludzi i sąsiadujące obiekty budowlane.
8. Uwagi końcowe
Całość robót wykonać zgodnie z „Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych” t. 1 i 2/1988r. oraz
„Warunkami Technicznymi Wykonania i Odbioru Rurociągów z Tworzyw Sztucznych” PKTSGGiK - Warszawa 1994r.
Roboty ziemne wykonać zgodnie z PN-83/8836-02.
Zaleca się przeprowadzenie sond poprzecznych w celu zlokalizowania istniejących mediów.
Wszelkie prace ziemne w pobliżu istniejących kabli energetycznych i sieci gazowych wykonać ręcznie i pod nadzorem ich użytkowników.
Zastrzega się, że na terenie może istnieć uzbrojenie podziemne nie wykazane na mapach sytuacyjnych. Przed przystąpieniem do robót należy
dokonać wywiadów u właścicieli posesji celem zlokalizowania uzbrojenia oraz dokonać sond poprzecznych przed przystąpieniem do wykopów
liniowych.
Próbę szczelności rurociągów wykonać zgodnie z PN-B-10725:1997. Próbę szczelności należy przeprowadzić po całkowitym zakończeniu
montażu i wzrokowym sprawdzeniu połączeń. Rurociąg winien być poddany podwyższonemu ciśnieniu tylko przez czas wymagany odpowiednimi
normami, nie dłużej niż 24 godziny. Po zakończeniu próby ciśnienie należy zmniejszać powoli w sposób kontrolowany.
KOSZTORYS SPORZĄDZONO NA PODSTAWIE : Rozporządzenia Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i
podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót
budowlanych określonych w programie funkcjonalno-użytkowym - Dziennik.Ustaw Nr130, Poz.1389 z 18.05.2004r.Niniejszy kosztorys jest
integralną częścią PB i nie może być rozpatrywany bez niego i wizji terenu. Prawa autorskie zastrzeżone.
Opracował:
mgr inż Marek Matyjewicz
Rodos 6.8.38.2 [10866]
KOSZTORYS
Nr Podstawa, opis robót, nakłady
Jm
Norma
Ilość
Cena
1. SIEĆ GŁÓWNA Z POZOSTAŁYMI
ELEMENTAMI
Kod CPV: 45231300-8
1.1. Tymczasowe obejścia i podłączenia
tymczasowe
1 KNNR 1 0210/01 Wykopy oraz przekopy
wykonywane na odkład koparkami podsiębiernymi o
pojemności łyżki 0,15m3 na głębokość do 3m w
gruncie kategorii I-III
2,0 * 2,0 * 1,85 * 2 * 50% = 7,40m3
7,4 m3
Robocizna
Robotnicy
r-g
0,182
1,35
Sprzęt
Koparka 0,15m3 (p)
m-g
0,0625
0,46
Razem pozycja
Cena jednostkowa
2 KNNR 1 0307/02 Wykopy liniowe w gruncie suchym
kategorii III-IV szerokości 0,8-2,5m, głębokości 1,5m
o ścianach pionowych, z ręcznym wydobyciem urobku
2,0 * 2,0 * 1,85 * 2 * 50% = 7,40m3
7,4 m3
Robocizna
Robotnicy
r-g
2,15
15,91
Razem pozycja
Cena jednostkowa
3 KNNR 1 0313/04 Umocnienie ażurowe palami
szalunkowymi stalowymi (wypraskami) wraz z ich
rozbiórką, ścian wykopów w gruntach suchych
kategorii III-IV o szerokości 1m i głębokości do 3,0m
20% 2,50 * 1,85 * 4 * 2 * 20% = 7,40m2
7,4 m2
Robocizna
Robotnicy
r-g
0,52
3,85
Materiały
Pale szalunkowe stalowe
t
0,00034
0,00
Bale iglaste obrzynane nasycone kl.III gr.50-63mm
m3
0,00086
0,010
Drewno na stemple (korowane, nasycone)
m3
0,00083
0,010
Klamry ciesielskie typ U
kg
0,1
0,74
Materiały pomocnicze
%
1
Razem pozycja
Cena jednostkowa
4 KNNR 1 0214/04 Zasypanie wykopów
fundamentowych podłużnych, punktowych, rowów,
wykopów obiektowych gruntem kategorii I-II o
grubości warstwy w stanie luźym 35cm z
zagęszczeniem mechanicznym ubijakami
7,4 m3
Robocizna
Robotnicy
r-g
0,134
0,99
Sprzęt
Ubijak spalinowy 200kg
m-g
0,07
0,52
Spycharka gąsienicowa 75KM
m-g
0,0117
0,09
Razem pozycja
Cena jednostkowa
grubości warstwy w stanie luźnym 30cm z
zagęszczeniem mechanicznym spycharkami
7,4 m3
Robocizna
Robotnicy
r-g
0,061
0,45
Sprzęt
m-g
0,0284
0,21
Razem pozycja
Cena jednostkowa
6 KNNR 1 0501/01 Ręczne plantowanie powierzchni
gruntu rodzimego kategorii I-III
2,0 * 2,0 * 2 = 8,00m2
8 m2
Strona 4/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
Robocizna
Robotnicy
r-g
0,085
0,68
Razem pozycja
Cena jednostkowa
RAZEM: Tymczasowe obejścia i podłączenia
tymczasowe
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.2. Roboty remontowe drogowe(demontaże i
montaże)
7 KNNR 6 0802/06 Rozebranie mechaniczne
nawierzchni z betonu grubości 15cm
(2,50 + 0,80) * 2,20 * 50% = 3,63m2
3,63 m2
Robocizna
Robocizna razem
r-g
0,943
3,42
Sprzęt
Sprężarka spalinowa przewoźna 4-5m3/min
m-g
0,296
1,07
Razem pozycja
Cena jednostkowa
8 KNNR 6 0802/07 Rozebranie ręczne nawierzchni z
brukowca grubości 16-20cm
3,63 m2
Robocizna
Robocizna razem
r-g
0,25
0,91
Razem pozycja
Cena jednostkowa
9 KNNR 6 0802/04 Rozebranie mechaniczne
nawierzchni z mas mineralno-bitumicznych grubości
4cm
3,63 * 2 = 7,26m2
7,26 m2
Robocizna
Robotnicy
r-g
0,283
2,05
Sprzęt
Sprężarka spalinowa przewoźna 4-5m3/min (1)
m-g
0,089
0,65
Razem pozycja
Cena jednostkowa
10 KNNR 6 0103/01 Profilowanie i zagęszczanie ręczne
podłoża pod warstwy konstrukcyjne nawierzchni w
gruncie kategorii II-IV
7,26 m2
Robocizna
Robocizna razem
r-g
0,145
1,05
Materiały
Woda
m3
0,005
0,04
%
0,2
Sprzęt
Walec wibracyjny jednoosiowy ogumiony 0,6t
m-g
0,004
0,03
Razem pozycja
Cena jednostkowa
11 KNNR 6 0105/06 Podsypka cementowo-piaskowa
zagęszczana ręcznie o grubości warstwy po
zagęszczeniu 5cm
7,26 m2
Robocizna
Robocizna razem
r-g
0,234
1,70
Materiały
Piasek
m3
0,0647
0,47
Cement portlandzki 35
t
0,0146
0,11
Woda
m3
0,006
0,04
%
0,2
Razem pozycja
Cena jednostkowa
Strona 5/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
12 KNNR 6 0113/03 Podbudowy z kruszyw łamanych,
warstwa dolna, grubość warstwy po zagęszczeniu
25cm
7,26 m2
Robocizna
Robotnicy
r-g
0,0354
0,26
Materiały
Tłuczeń kamienny niesortowany
t
0,53
3,85
Woda
m3
0,025
0,18
%
0,2
Sprzęt
Równiarka samojezdna 100KM
m-g
0,0047
0,03
Walec statyczny samojezdny
m-g
0,0517
0,38
Razem pozycja
Cena jednostkowa
13 KNNR 6 0109/06 Wykonanie i pielęgnacja
podbudowy hydrolitem, grubość warstwy po
zagęszczeniu 20cm
7,26 m2
Robocizna
Robocizna razem
r-g
0,337
2,45
Materiały
Beton zwykły B-20
m3
0,203
1,47
Krawędziaki iglaste kl.II
m3
0,00083
0,010
Hydrolit
t
0,0007
0,010
Papa asfaltowa na tekturze izolacyjna
m2
0,0508
0,37
Woda
m3
0,08
0,58
%
0,2
Sprzęt
Walec wibracyjny samojezdny
m-g
0,0674
0,49
Skrapiarka do bitumu przewoźna z ręczną pompą
m-g
0,0246
0,18
250-500dm3
Ciągnik kołowy 40-50KM (29-37kW)
m-g
0,0246
0,18
Razem pozycja
Cena jednostkowa
14 KNNR 6 0308/02 Nawierzchnia z mieszanek
mineralno-bitumicznych asfaltowych - warstwa
wiążąca o grubości po zagęszczeniu 5cm
7,26 m2
Robocizna
Robocizna razem
r-g
0,0384
0,28
Materiały
Mieszanka mineralno-asfaltowa standard I
t
0,1244
0,90
%
0,2
Sprzęt
Rozkładarka mas bitumicznych szer. 4m
m-g
0,0085
0,06
Walec statyczny samojezdny
m-g
0,0085
0,06
Walec statyczny samojezdny ogumiony
m-g
0,0085
0,06
Samochód samowyładowczy 5t
m-g
0,0298
0,22
Razem pozycja
Cena jednostkowa
15 KNNR 6 1107/01 Remonty cząstkowe ręczne
nawierzchni mieszankami asfaltu lanego przy
obcinaniu krawędzi uszkodzenia
7,26 m2
Robocizna
Robotnicy
r-g
0,161
1,17
Materiały
Mieszanka asfaltu lanego, grysowa
t
0,0103
0,07
Piasek
m3
0,0005
0,00
%
0,2
Sprzęt
Ciągnik kołowy 75-85KM (55-63kW)
m-g
0,0266
0,19
Kocioł transportowo-produkcyjny do asfaltu 1800dm3 m-g
0,0266
0,19
Razem pozycja
Cena jednostkowa
RAZEM: Roboty remontowe drogowe(demontaże
i montaże)
Razem k.b.
Strona 6/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.3. Roboty remotowe chodników
16 KNNR 6 0806/02 Rozebranie krawężników
betonowych na podsypce cementowo-piaskowej
5 m
Robocizna
Robotnicy
r-g
0,238
1,19
Razem pozycja
Cena jednostkowa
17 KNNR 6 0403/04 Krawężniki betonowe wystające o
wymiarach 20x30cm, z wykonaniem ławy betonowej,
na podsypce cementowo-piaskowej
5 m
Robocizna
Robocizna razem
r-g
0,755
3,78
Materiały
Beton zwykły B-15
m3
0,039
0,20
Deski iglaste obrzynane kl.III 25mm
m3
0,0009
0,00
Krawężniki betonowe drogowe
m
1,02
5,10
Piasek
m3
0,026
0,13
t
0,0049
0,02
Woda
m3
0,0219
0,11
%
0,2
Razem pozycja
Cena jednostkowa
18 KNR 4-04 1105/01 Wywiezienie gruzu z terenu
rozbiórki samochodem samowyładowczym na
odległość do 1km przy ręcznym załadowaniu i
mechanicznym wyładowaniu
5,00 * 0,15 * 0,35 = 0,26m3
0,26 m3
Robocizna
Robocizna razem
r-g
0,7
0,18
Sprzęt
m-g
0,325
0,08
Razem pozycja
Cena jednostkowa
19 KNR 4-04 1105/02 Wywiezienie gruzu z terenu
rozbiórki samochodem samowyładowczym na
odległość do 1km przy ręcznym załadowaniu i
mechanicznym wyładowaniu - nakłady uzupełniające
za każdy dalszy rozpoczęty km odległości ponad 1km
0,26 * 5 = 1,30m3
1,3 m3
Sprzęt
m-g
0,037
0,05
Razem pozycja
Cena jednostkowa
RAZEM: Roboty remotowe chodników
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.4. Sieć główna
1.4.1. Roboty ziemne
20 KNNR 1 0112/01 Niwelacja terenu pod obiekty
przemysłowe
264,40 * 5 / 10000 = 0,13ha
0,13 ha
Robocizna
Robotnicy
r-g
33,4
4,34
Materiały
Słupki drewniane iglaste niekorowane 7-11cm
m3
0,11
0,010
Strona 7/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
Sprzęt
Samochód dostawczy
m-g
1,53
0,20
Razem pozycja
Cena jednostkowa
pojemności łyżki 0,25-0,60m3 na głębokość do 3m w
gruncie kategorii I-II
264,40 * 1,80 * 0,8 * 0,9 = 342,66m3
342,66 m3
Robocizna
Robocizna razem
r-g
0,166
56,88
Sprzęt
Koparka gąsienicowa 0,60m3
m-g
0,0245
8,40
Razem pozycja
Cena jednostkowa
264,40 * 1,80 * 0,8 * 0,1 = 38,07m3
38,07 m3
Robocizna
Robotnicy
r-g
2,15
81,85
Razem pozycja
Cena jednostkowa
23 Kalkulacja indywidualna Umocnienie pełne
szalunkowymi stalowymi wraz z ich rozbiórką, ścian
wykopów w gruntach suchych kategorii I-IV o
szerokości 1m i głębokości do 3m
sieć główna (264,40) * (2,00 - 0,5) * 2 = 793,20m2
793,2 m2
Materiały
Wykonanie pełnego zabezpieczenia ścian wykopów
kpl
1,00
wąskoprzestrzennych za pomoca typowych obudów
płytowych szalunkowych systemowych
%
1
Razem pozycja
Cena jednostkowa
38,07 m3
Robocizna
Robotnicy
r-g
0,134
5,10
Sprzęt
m-g
0,07
2,66
m-g
0,0117
0,45
Razem pozycja
Cena jednostkowa
342,66 m3
Robocizna
Robotnicy
r-g
0,061
20,90
Sprzęt
m-g
0,0284
9,73
Razem pozycja
Cena jednostkowa
RAZEM: Roboty ziemne
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
Strona 8/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
1.4.2. ODWODNIENIE WYKOPÓW - całość
rozliczyć z inspektorem nadzoru
26 KNNR 1 0603/01 Pompowanie próbne pomiarowe
lub oczyszczające przy średnicy otworów 150 do
500mm
4 * 3 = 12,00godzina
12 godzina
Robocizna
Robotnicy
r-g
1
12,00
Sprzęt
Pompa głębinowa-elektryczna do 240m3/h
m-g
1
12,00
Razem pozycja
Cena jednostkowa
RAZEM: ODWODNIENIE WYKOPÓW - całość
rozliczyć z inspektorem nadzoru
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.4.3. Technologia i konstrukcja robót
1.4.3.1. SIEĆ
27 KNR 4-02 0130/06 Demontaż skrzynki żeliwnej
chodnikowej-WŁĄCZENIE
1 szt
Robocizna
Monterzy instalacji sanit. i ogrzew. gr.II
r-g
0,59
0,59
Materiały pomocnicze (od R)
%
10
Razem pozycja
Cena jednostkowa
28 KNNR 8 0107/03 Demontaż w wykopie rurociągu
żeliwnego ciśnieniowego kielichowego o średnicy
150mm uszczelnianego folią aluminiową-P.A.
2 m
Robocizna
Robotnicy
r-g
0,34
0,68
Razem pozycja
Cena jednostkowa
29 KNR 4-04 1107/01 Wywóz złomu z terenu rozbiórki
samochodem skrzyniowym na odległość do 1km z
załadunkiem i wyładunkiem ręcznym
0,1 t
Robocizna
Robotnicy gr.I
r-g
1,71
0,17
Sprzęt
Samochód skrzyniowy do 5t (1)
m-g
0,83
0,08
Razem pozycja
Cena jednostkowa
samochodem skrzyniowym na odległość do 1km nakłady uzupełniające za każdy dalszy rozpoczęty km
odległości ponad 1km
0,10 * 6 = 0,60t
0,6 t
Sprzęt
m-g
0,036
0,02
Razem pozycja
Cena jednostkowa
31 KNNR 1 0202/06 Roboty ziemne wykonywane
koparkami podsiębiernymi o pojemności łyżki 0,40m3
w gruncie kategorii III-IV z transportem urobku
samochodami samowyładowczymi na odległość 1km
2,50 * 2,50 * 2,10 * 2 = 26,25m3
26,25 m3
Robocizna
Robotnicy
r-g
0,188
4,94
Sprzęt
Koparka 0,40m3
m-g
0,0672
1,76
m-g
0,209
5,49
Strona 9/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
Razem pozycja
Cena jednostkowa
(2,50 * 4) * 2,0 = 20,00m2
20 m2
Robocizna
Robotnicy
r-g
0,52
10,40
Materiały
t
0,00034
0,010
m3
0,00086
0,02
m3
0,00083
0,02
kg
0,1
2,00
%
1
Razem pozycja
Cena jednostkowa
26,25 m3
Robocizna
Robotnicy
r-g
0,134
3,52
Sprzęt
m-g
0,07
1,84
m-g
0,0117
0,31
Razem pozycja
Cena jednostkowa
34 KNNR 11 0302/03 Rury PE ciśnieniowe o średnicy
zewnętrznej 160mm łączone metodą zgrzewania
246,3 m
Robocizna
Robotnicy
r-g
0,51 125,61
Materiały
Rury z polietylenu (PE) 1MPa d=160mm-serii
m
1,06 261,08
100-SDR 17
Kształtki żeliwne ciśnieniowe kołnierzowe 160mm
szt
0,0261
6,43
%
6
Sprzęt
Samochód skrzyniowy do 5t
m-g
0,0403
9,93
Razem pozycja
Cena jednostkowa
35 KNNR 11 0302/01 Rury PE ciśnieniowe o średnicy
zewnętrznej 90mm łączone metodą zgrzewania
18,1 m
Robocizna
Robotnicy
r-g
0,403
7,29
Materiały
Rury z polietylenu (PE) 1MPa d=90mm-serii
m
1,07
19,37
100-SDR 17
szt
0,0312
0,56
%
6
Sprzęt
Samochód skrzyniowy do 5t
m-g
0,0294
0,53
Razem pozycja
Cena jednostkowa
36 KNNR 4 1011/07 Połączenia rur polietylenowych,
ciśnieniowych PE, PEHD o średnicy zewnętrznej
160mm za pomocą kształtek elektroporowych
3 złącze
Robocizna
Robotnicy
r-g
0,92
2,76
Materiały
Łuki segmentowe z PE SDR 17 typ100,
szt
1,00
d=160mm-15st.
Łuki segmentowe z PE SDR 17 typ100,
szt
2,00
d=160mm-60st.
Strona 10/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
%
1,5
Sprzęt
Zgrzewarka elektrooporowa do rur PE
m-g
0,46
1,38
Razem pozycja
Cena jednostkowa
37 KNR 2-19 0219/01 Oznakowanie taśmą z tworzywa
sztucznego trasy gazociągu ułożonego w ziemi-p.a.
wodociąg
264,4 m
Robocizna R=0,955
Monterzy gr.II
r-g
0,0079
1,99
Materiały
Taśma z PCW
m2
0,3
79,32
Sprzęt
Samochód dostawczy do 0,9t
m-g
0,0011
0,29
Razem pozycja
Cena jednostkowa
38 KNNR 4 1430/01 Wykonanie różnych elementów
betonowych drobnowymiarowych o objętości do
1,5m3-BLOKI OPOROWE
15 * 0,35 = 5,25m3
5,25 m3
Robocizna
Robotnicy
r-g
7,78
40,85
Materiały
Beton zwykły B-17,5
m3
1,05
5,51
Drewno na stemple (korowane)
m3
0,009
0,05
Deski iglaste obrzynane kl.III 19-25mm
m3
0,095
0,50
m3
0,0175
0,09
%
2,5
Sprzęt
Samochód skrzyniowy
m-g
0,31
1,63
Razem pozycja
Cena jednostkowa
RAZEM: SIEĆ
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.4.3.2. Przekroczenia dróg przepychem
39 KNNR 1 0113/01 Usunięcie za pomocą spycharek
warstwy ziemi urodzajnej (humusu) grubości do 15cm
3,0 * 6,0 * 0,15 * 1 = 2,70m3
2,7 m3
Robocizna
Robotnicy
r-g
0,0049
0,010
Sprzęt
m-g
0,0023
0,010
Razem pozycja
Cena jednostkowa
40 KNNR 1 0113/02 Dodatek za usunięcie dalszych
5cm grubości warstwy ziemi urodzajnej (humusu)
spycharkami gąsiennicowymi
3,0 * 6,0 * 0,05 * 1 = 0,90m3
0,9 m3
Robocizna
Robotnicy
r-g
0,0015
0,00
Sprzęt
m-g
0,0007
0,00
Razem pozycja
Cena jednostkowa
gruncie kategorii III-IV
5,0 * 2,5 * 2,5 * (1) = 31,25m3
31,25 m3
Strona 11/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
Robocizna
Robotnicy
r-g
0,287
8,97
Sprzęt
Koparka 0,25m3 (p)
m-g
0,0503
1,57
Razem pozycja
Cena jednostkowa
42 KNR 2-19 0109/01 Wykonanie ściany oporowej dla
sił nacisku do 50t
1 kpl
Robocizna
Robocizna razem
r-g
9,65
9,65
Materiały
Płyty żelbetowe 300x130x14cm
szt
0,4
0,40
Krawędziaki iglaste kl.III
m3
0,07
0,07
Klamry ciesielskie
kg
20,7
20,70
Sprzęt
Żuraw samochodowy 5t-6t
m-g
2,17
2,17
Samochód skrzyniowy 5-10t
m-g
5,24
5,24
Razem pozycja
Cena jednostkowa
31,25 m3
Robocizna
Robotnicy
r-g
0,061
1,91
Sprzęt
m-g
0,0284
0,89
Razem pozycja
Cena jednostkowa
44 KNNR 4 1207/02 Przewierty maszyną do wierceń
poziomych WP 30/60 o długości do 20,0m rurami o
średnicy nominalnej 300-600mm w gruntach kategorii
III-IV
5,5 m
Robocizna
Robotnicy
r-g
7,43
40,87
Materiały
Rury stalowe S czarne dn=273,0*10,0mm
mb
1,02
5,61
Elektrody do stali węglowych i niskostopowych
szt
17
93,50
d=2,5-6mm
%
3,5
Sprzęt
m-g
0,08
0,44
Przyczepa dłużycowa
m-g
0,08
0,44
Żuraw samochodowy
m-g
1,61
8,86
Spawarka
m-g
1,56
8,58
Maszyna do wierceń poziomych
m-g
1,56
8,58
Wyciąg do urobku ziemi elektryczny 0,18t
m-g
1,56
8,58
Razem pozycja
Cena jednostkowa
45 KNNR 4 1209/01 Przeciąganie rurociągów
prowadzonych w rurach ochronnych o średnicy
nominalnej 100-300mm
5,5 m
Robocizna
Robotnicy
r-g
1,18
6,49
Materiały
Płozy rur ochronnych z PVC/PE Plitec dn=150mm
szt
1,30
7,15
Manżeta 200/150 z opaskami kwasodpornymi
szt
2,00
%
3,5
Sprzęt
m-g
0,08
0,44
m-g
0,08
0,44
Żuraw samochodowy
m-g
0,36
1,98
Spawarka
m-g
0,31
1,71
Wciągarka elektryczna 1,6-3,2t
m-g
0,31
1,71
Strona 12/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
Razem pozycja
Cena jednostkowa
RAZEM: Przekroczenia dróg przepychem
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.4.3.3. KOLIZJE Z KABLAMI
ENERGETYCZNYMI
46 KNR 2-01 0125/01 Ręczne usunięcie warstwy ziemi
urodzajnej stopnie na skarpach o szer.do 15cm bez
darni, z przerzutem
1,0 * 1,0 * 14 = 14,00m2
14 m2
Robocizna
Robotnicy gr.I
r-g
0,2091
2,93
Razem pozycja
Cena jednostkowa
47 KNNR 1 0305/02 Wykopy liniowe lub jamiste ze
skarpami o szerokości dna do 1,5m o głębokości do
1,5m, w gruncie kategorii III
2,5 * 1,5 * 1,0 * (14) = 52,50m3
52,5 m3
Robocizna
Robotnicy
r-g
2,1 110,25
Razem pozycja
Cena jednostkowa
48 KNNR 1 0608/02 Wykonanie podsypki filtracyjnej w
gotowym wykopie z gotowego kruszywa
0,25 * 3,50 * (14) = 12,25m3
12,25 m3
Robocizna
Robotnicy
r-g
2,9
35,53
Materiały
Piasek
m3
1,2
14,70
Sprzęt
Środek transportowy
m-g
0,2
2,45
Razem pozycja
Cena jednostkowa
49 KNNR 4 1009/04 Rurociągi z rur polietylenowych
(PE,PEHD) o średnicy zewnętrznej 110mm
14 * 3 = 42,00m
42 m
Robocizna
Robotnicy
r-g
0,211
8,86
Materiały
Rury osłonowe AROT o l=3,0m
kpl
47,00
%
1,5
Sprzęt
Ciągnik siodłowy z naczepą 16t
m-g
0,0325
1,37
Żuraw samochodowy
m-g
0,0368
1,55
Razem pozycja
Cena jednostkowa
50 KNNR 4 1209/01 Przeciąganie rurociągów
prowadzonych w rurach ochronnych o średnicy
nominalnej 100-300mm
42 m
Robocizna
Robotnicy
r-g
1,18
49,56
%
3,5
Sprzęt
m-g
0,08
3,36
m-g
0,08
3,36
Razem pozycja
Cena jednostkowa
Strona 13/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
51 KNNR 1 0317/01 Zasypanie wykopów ze skarpami w
gruncie kategorii I-III z przerzutem do 3m i
zagęszczeniem
52,2 m3
Robocizna
Robotnicy
r-g
0,95
49,59
Razem pozycja
Cena jednostkowa
52 KNR 2-01 0415/02 Rozplantowanie 1m3 ziemi
leżącej na długości 1m wzdłuż krawędzi wykopu w
gruncie kat. III
14,00 * 0,15 = 2,10m3
2,1 m3
Robocizna
Robotnicy gr.I
r-g
0,3572
0,75
Razem pozycja
Cena jednostkowa
RAZEM: KOLIZJE Z KABLAMI
ENERGETYCZNYMI
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.5. BUDOWA WĘZŁÓW
1.5.1. ROBOTY ZIEMNE
53 KNNR 1 0112/01 Niwelacja terenu pod obiekty
przemysłowe
2,50 * 2,50 * 2,20 / 5000 * 7 = 0,02ha
0,02 ha
Robocizna
Robotnicy
r-g
33,4
0,67
Materiały
m3
0,11
0,00
Sprzęt
Samochód dostawczy
m-g
1,53
0,03
Razem pozycja
Cena jednostkowa
54 KNNR 1 0113/01 Usunięcie za pomocą spycharek
warstwy ziemi urodzajnej (humusu) grubości do 15cm
2,50 * 2,50 * 75% * 7 = 32,81m3
32,81 m3
Robocizna
Robotnicy
r-g
0,0049
0,16
Sprzęt
m-g
0,0023
0,08
Razem pozycja
Cena jednostkowa
55 KNR 2-01 0125/02 Ręczne usunięcie warstwy ziemi
urodzajnej stopnie na skarpach o szer.do 15cm z
darnią, z przerzutem
2,50 * 2,50 * 7 * 25% = 10,94m2
10,94 m2
Robocizna
Robocizna razem
r-g
0,2512
2,75
Razem pozycja
Cena jednostkowa
gruncie kategorii I-II
2,50 * 2,50 * 2,25 * 7 * 75% = 73,83m3
73,83 m3
Robocizna
Robocizna razem
r-g
0,166
12,26
Sprzęt
Koparka gąsienicowa 0,25m3
m-g
0,0397
2,93
Razem pozycja
Cena jednostkowa
Strona 14/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
2,50 * 2,50 * 2,25 * 7 * 25% = 24,61m3
24,61 m3
Robocizna
Robotnicy
r-g
2,15
52,91
Razem pozycja
Cena jednostkowa
(2,50) * 2,25 * 4 * 7 = 157,50m2
157,5 m2
Robocizna
Robotnicy
r-g
0,52
81,90
Materiały
t
0,00034
0,05
m3
0,00086
0,14
m3
0,00083
0,13
kg
0,1
15,75
%
1
Razem pozycja
Cena jednostkowa
59 KNNR 1 0318/01 Zasypanie wykopów o ścianach
pionowych w gruncie kategorii I-II o szerokości
0,8-2,5m i głębokości 1,5m
24,81 m3
Robocizna
Robotnicy
r-g
0,8
19,85
Razem pozycja
Cena jednostkowa
73,83 m3
Robocizna
Robotnicy
r-g
0,134
9,89
Sprzęt
m-g
0,07
5,17
m-g
0,0117
0,86
Razem pozycja
Cena jednostkowa
61 KNR 4-02 0130/06 Demontaż skrzynki żeliwnej
chodnikowej-WŁĄCZENIE
9 szt
Robocizna
Monterzy instalacji sanit. i ogrzew. gr.II
r-g
0,59
5,31
Materiały pomocnicze (od R)
%
10
Razem pozycja
Cena jednostkowa
62 KNNR 8 0107/03 Demontaż w wykopie rurociągu
żeliwnego ciśnieniowego kielichowego o średnicy
150mm uszczelnianego folią aluminiową-P.A.
9 * 3,0 = 27,00m
27 m
Robocizna
Robotnicy
r-g
0,34
9,18
Razem pozycja
Cena jednostkowa
samochodem skrzyniowym na odległość do 1km z
załadunkiem i wyładunkiem ręcznym
0,150 * 9 = 1,35t
1,35 t
Robocizna
Robotnicy gr.I
r-g
1,71
2,31
Strona 15/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
Sprzęt
m-g
0,83
1,12
Razem pozycja
Cena jednostkowa
samochodem skrzyniowym na odległość do 1km nakłady uzupełniające za każdy dalszy rozpoczęty km
odległości ponad 1km
1,35 * 9 = 12,15t
12,15 t
Sprzęt
m-g
0,036
0,44
Razem pozycja
Cena jednostkowa
65 KNNR 1 0603/01 Pompowanie próbne pomiarowe
lub oczyszczające przy średnicy otworów 150 do
500mm
7 * 3 = 21,00godzina
21 godzina
Robocizna
Robotnicy
r-g
1
21,00
Sprzęt
Pompa głębinowa-elektryczna do 240m3/h
m-g
1
21,00
Razem pozycja
Cena jednostkowa
RAZEM: ROBOTY ZIEMNE
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.5.2. TECHNOLOGIA WĘZŁÓW
66 KNNR 1 0608/02 Wykonanie podsypki filtracyjnej w
gotowym wykopie z gotowego kruszywa
(1,0 * 1,0) * 0,60 * 7 = 4,20m3
4,2 m3
Robocizna
Robotnicy
r-g
2,9
12,18
Materiały
Piasek
m3
1,2
5,04
Sprzęt
Środek transportowy
m-g
0,2
0,84
Razem pozycja
Cena jednostkowa
RAZEM: TECHNOLOGIA WĘZŁÓW
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.5.2.1. WĘZEŁ NR 1
67 KNNR 4 1014/03 Kształtki żeliwne ciśnieniowe
kołnierzowe o średnicy 110mm
1 szt
Robocizna
Robotnicy
r-g
0,71
0,71
Materiały
Łączniki rurowy RR dn=100mm
szt
1,00
Uszczelki gumowe płaskie do połączeń kołnierzowych szt
1
1,00
100mm
Śruby stalowe średniodokładne z nakrętkami i
kg
1,36
1,36
podkładkami M16
%
1,5
Sprzęt
m-g
0,07
0,07
Razem pozycja
Cena jednostkowa
Strona 16/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
68 KNNR 4 1014/04 Kształtki żeliwne ciśnieniowe
kołnierzowe o średnicy 150mm
1 szt
Robocizna
Robotnicy
r-g
0,95
0,95
Materiały
Kształtki stalowe kołnierzowe ciśnieniowe FFR
szt
1,00
d=150/100mm
1
1,00
150mm
kg
2,69
2,69
podkładkami M16
%
1,5
Sprzęt
m-g
0,07
0,07
Razem pozycja
Cena jednostkowa
69 KNNR 4 1012/02 Montaż tulei kołnierzowych PE,
PEHD o średnicy zewnętrznej 140mm o połączeniach
zgrzewano-kołnierzowych-TK
1 szt
Robocizna
Robocizna razem
r-g
0,65
0,65
Materiały
Tuleje kołnierzowe z PE SDR 17 typ 100 d=160mm
szt
1
1,00
Kołnierze stalowe z szyjką do przyspawania 1,6MPa
szt
1
1,00
150mm
1
1,00
140mm
Śruby stalowe z łbem sześciokątnym z nakrętkami i
kg
2,14
2,14
podkładkami M16 ocynkowane
%
1,5
Sprzęt
m-g
0,18
0,18
Razem pozycja
Cena jednostkowa
1,5m3-BLOKI OPOROWE
7 * 0,50 = 3,50m3
3,5 m3
Robocizna
Robotnicy
r-g
7,78
27,23
Materiały
m3
1,05
3,68
m3
0,009
0,03
m3
0,095
0,33
m3
0,0175
0,06
%
2,5
Sprzęt
m-g
0,31
1,09
Razem pozycja
Cena jednostkowa
RAZEM: WĘZEŁ NR 1
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.5.2.2. WĘZEŁ NR 2, 3, 4, 5, 6, 7
71 KNNR 4 1011/07 Połączenia rur polietylenowych,
ciśnieniowych PE, PEHD o średnicy zewnętrznej
160mm za pomocą kształtek elektroporowych
5 złącze
Robocizna
Robotnicy
r-g
0,92
4,60
Materiały
Trójnik elektrooporowy redukcyjny z PE-serii
szt
1
5,00
100-SDR 17- 160/90mm
Strona 17/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
%
1,5
Sprzęt
Zgrzewarka elektrooporowa do rur PE
m-g
0,46
2,30
Razem pozycja
Cena jednostkowa
zgrzewano-kołnierzowych
10 szt
Robocizna
Robotnicy
r-g
0,57
5,70
Materiały
Tuleje kołnierzowe ciśnieniowe z PE 90mm
szt
1
10,00
Kołnierze stalowe ocynkowane dociskowe 90/ 80mm
szt
1
10,00
1
10,00
90mm
kg
1,07
10,70
%
1,5
Sprzęt
m-g
0,17
1,70
Razem pozycja
Cena jednostkowa
73 KNNR 4 1105/02 Zasuwy żeliwne klinowe owalne
kołnierzowe z obudową o średnicy 80mm, z
nasuwkami
5 kpl
Robocizna
Robotnicy
r-g
3,8
19,00
Materiały
Zasuwy żeliwne kołnierzowe , dn=80mm z miękkim
szt
1
5,00
uszczelnieniem
Kształtki żeliwne F 80mm
szt
2
10,00
Nasuwki żeliwne 80mm
szt
1
5,00
2
10,00
80mm
kg
1,57
7,85
podkładkami M14
Folia aluminiowa
kg
0,96
4,80
Obudowy do zasuw żeliwne teleskopowe 1,25-1,85m
szt
1
5,00
Skrzynki żeliwne do zasuw
szt
1
5,00
%
1,5
Sprzęt
Samochód dostawczy 0,9t
m-g
0,25
1,25
Razem pozycja
Cena jednostkowa
1,5m3-BLOKI OPOROWE
10 * 0,50 = 5,00m3
5 m3
Robocizna
Robotnicy
r-g
7,78
38,90
Materiały
m3
1,05
5,25
m3
0,009
0,05
m3
0,095
0,48
m3
0,0175
0,09
%
2,5
Sprzęt
m-g
0,31
1,55
Razem pozycja
Cena jednostkowa
RAZEM: WĘZEŁ NR 2, 3, 4, 5, 6, 7
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Strona 18/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
KOSZTORYS
Jm
Norma
Ilość
Cena
Razem element
1.5.2.3. WĘZEŁ NR 10
zgrzewano-kołnierzowych
1 szt
Robocizna
Robotnicy
r-g
0,85
0,85
Materiały
szt
1
1,00
Kołnierze stalowe galwanizowane dn=150mm
szt
1
1,00
1
1,00
225mm
kg
4,28
4,28
%
1,5
Sprzęt
m-g
0,19
0,19
Razem pozycja
Cena jednostkowa
RAZEM: WĘZEŁ NR 10
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
1.6. OBSŁUGA GEODEZYJNA
76 Kalkulacja indywidualna Obsługa geodezyjna
obejmująca wytyczenie robót zgodnie z Projektem
Budowlanym i bieżącą inwentaryzację powykonawczą
wraz ze sporządzeniem operatu geodezyjnego
powykonawczego w 5-ciu kompletach zatwierdzonego
we właściwym Wydziale Geodezji i Kartografi dla
danego obszaru
5 kpl.
Razem pozycja
RAZEM: OBSŁUGA GEODEZYJNA
Pozycje uproszczone
Razem element
1.7. OPŁATY DROGOWE I INNE
77 Kalkulacja indywidualna Wszelkie opłaty za zajęcie
pasa drogowego, odbiory, warunki, pozwolenia itp.
niezbedne do wykonania zadania inwestycyjnego
1 kpl.
Materiały
Wszelkie opłaty za zajęcie pasa drogowego, odbiory,
kpl
1
1,00
warunki, pozwolenia itp. niezbedne do wykonania
zadania inwestycyjnego
Razem pozycja
Cena jednostkowa
RAZEM: OPŁATY DROGOWE I INNE
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Razem
Razem element
OGÓŁEM
Razem k.b.
Koszty zakupu
Koszty pośrednie
Zysk
Pozycje uproszczone
Łącznie
Podatek VAT
OGÓŁEM:
Strona 19/22
Robocizna
Materiały
Sprzęt
Rodos 6.8.38.2 [10866]
TABELA WARTOŚCI ELEMENTÓW SCALONYCH
Nr
RODZAJ ROBÓT:
1. SIEĆ GŁÓWNA Z POZOSTAŁYMI ELEMENTAMI
Kod CPV: 45231300-8
1.1. Tymczasowe obejścia i podłączenia tymczasowe
1.2. Roboty remontowe drogowe(demontaże i montaże)
1.3. Roboty remotowe chodników
1.4. Sieć główna
1.4.1. Roboty ziemne
1.4.2. ODWODNIENIE WYKOPÓW - całość rozliczyć z inspektorem nadzoru
1.4.3. Technologia i konstrukcja robót
1.4.3.1. SIEĆ
1.4.3.2. Przekroczenia dróg przepychem
1.4.3.3. KOLIZJE Z KABLAMI ENERGETYCZNYMI
1.5. BUDOWA WĘZŁÓW
1.5.1. ROBOTY ZIEMNE
1.5.2. TECHNOLOGIA WĘZŁÓW
1.5.2.1. WĘZEŁ NR 1
1.5.2.2. WĘZEŁ NR 2, 3, 4, 5, 6, 7
1.5.2.3. WĘZEŁ NR 10
1.6. OBSŁUGA GEODEZYJNA
1.7. OPŁATY DROGOWE I INNE
Strona 20/22
Wartość
Razem
Podatek VAT
OGÓŁEM:
Rodos 6.8.38.2 [10866]
Zestawienie materiałów
Lp
Nazwa
Jm
1
m3
2
Beton zwykły B-15
m3
3
m3
4
Beton zwykły B-20
m3
5
t
6
m3
7
m3
8
m3
9
m3
10
Elektrody do stali węglowych i niskostopowych d=2,5-6mm
szt
11
Folia aluminiowa
kg
12
Hydrolit
t
13
kg
14
Klamry ciesielskie
kg
15
Kołnierze stalowe galwanizowane dn=150mm
szt
16
Kołnierze stalowe ocynkowane dociskowe 90/ 80mm
szt
17
Kołnierze stalowe z szyjką do przyspawania 1,6MPa 150mm
szt
18
Krawędziaki iglaste kl.II
m3
19
Krawędziaki iglaste kl.III
m3
20
Krawężniki betonowe drogowe
m
21
Kształtki stalowe kołnierzowe ciśnieniowe FFR d=150/100mm
szt
22
szt
23
szt
24
Kształtki żeliwne F 80mm
szt
25
Łączniki rurowy RR dn=100mm
szt
26
Łuki segmentowe z PE SDR 17 typ100, d=160mm-15st.
szt
27
Łuki segmentowe z PE SDR 17 typ100, d=160mm-60st.
szt
28
Manżeta 200/150 z opaskami kwasodpornymi
szt
29
Mieszanka asfaltu lanego, grysowa
t
30
Mieszanka mineralno-asfaltowa standard I
t
31
Nasuwki żeliwne 80mm
szt
32
Obudowy do zasuw żeliwne teleskopowe 1,25-1,85m
szt
33
t
34
Papa asfaltowa na tekturze izolacyjna
m2
35
Piasek
m3
36
Płozy rur ochronnych z PVC/PE Plitec dn=150mm
szt
37
Płyty żelbetowe 300x130x14cm
szt
38
Rury osłonowe AROT o l=3,0m
kpl
39
Rury stalowe S czarne dn=273,0*10,0mm
mb
40
Rury z polietylenu (PE) 1MPa d=160mm-serii 100-SDR 17
m
41
Rury z polietylenu (PE) 1MPa d=90mm-serii 100-SDR 17
m
42
Skrzynki żeliwne do zasuw
szt
43
m3
44
Śruby stalowe średniodokładne z nakrętkami i podkładkami M14
kg
45
Śruby stalowe średniodokładne z nakrętkami i podkładkami M16
kg
46
Śruby stalowe z łbem sześciokątnym z nakrętkami i podkładkami M16
kg
ocynkowane
47
Śruby stalowe z łbem sześciokątnym z nakrętkami i podkładkami M20
kg
ocynkowane
48
Taśma z PCW
m2
49
Tłuczeń kamienny niesortowany
t
50
Trójnik elektrooporowy redukcyjny z PE-serii 100-SDR 17- 160/90mm
szt
51
Tuleje kołnierzowe ciśnieniowe z PE 90mm
szt
52
szt
53
Uszczelki gumowe płaskie do połączeń kołnierzowych 80mm
szt
54
szt
55
szt
56
szt
57
szt
58
szt
59
Woda
m3
60
Wszelkie opłaty za zajęcie pasa drogowego, odbiory, warunki, pozwolenia itp.
kpl
niezbedne do wykonania zadania inwestycyjnego
61
Wykonanie pełnego zabezpieczenia ścian wykopów wąskoprzestrzennych za
kpl
pomoca typowych obudów płytowych szalunkowych systemowych
62
Zasuwy żeliwne kołnierzowe , dn=80mm z miękkim uszczelnieniem
szt
Razem
Strona 21/22
Ilość
Cena
0,17
0,20
14,44
1,47
0,13
1,31
0,24
0,13
0,16
93,50
4,80
0,010
18,49
20,70
1,00
10,00
1,00
0,010
0,07
5,10
1,00
0,56
6,43
10,00
1,00
1,00
2,00
2,00
0,07
0,90
5,00
5,00
0,06
0,37
20,34
7,15
0,40
47,00
5,61
261,08
19,37
5,00
0,010
7,85
4,05
12,84
4,28
79,32
3,85
5,00
10,00
2,00
10,00
10,00
1,00
1,00
1,00
1,00
0,95
1,00
1,00
5,00
Wartość
Rodos 6.8.38.2 [10866]
Zestawienie materiałów
Lp
Nazwa
Jm
Razem
Strona 22/22
Ilość
Cena
Wartość

TARNÓW_REMONT WODOCIĄGU_BITWY POD STUDZIANKAMI.rds

Transkrypt

Podobne dokumenty

FOGR Tworkowa.rds

Sprawdzający - PL - Zarząd Infrastruktury Sportowej w Krakowie

Kosztorys ofertowy Poprawa bezpieczeństwa ruchu drogowego w

kosztorys inwestorski - Urząd Gminy Skołyszyn

Przedmiar dodatkowy

przedmiar robót - III LO im. A. Mickiewicza w Katowicach

Wymiana 17 szt. węży płasko składanych na węże półsztywne wraz

Kosztorys inwestorski - Nadleśnictwo Miastko

kst Wymiana piecy gazowych dwufunkc 1

KOSZTORYS PRZEDMIAROWY /nakładczy/
