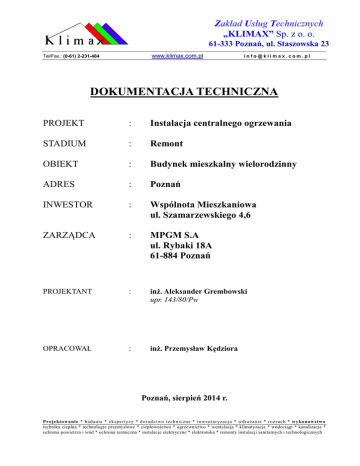

DOKUMENTACJA TECHNICZNA
PROJEKT
:
Instalacja centralnego ogrzewania
STADIUM
:
Remont
OBIEKT
:
Budynek mieszkalny wielorodzinny
ADRES
:
Poznań
INWESTOR
:
Wspólnota Mieszkaniowa
ul. Szamarzewskiego 4,6
ZARZĄDCA
:
MPGM S.A
ul. Rybaki 18A
61-884 Poznań
PROJEKTANT
:
inż. Aleksander Grembowski
upr. 143/80/Pw
OPRACOWAŁ
:
inż. Przemysław Kędziora
Poznań, sierpień 2014 r.
Projektowanie * badania * ekspertyzy * doradztwo techniczne * inwentaryzacja * wdrażanie * rozruch * wykonawstwo
technika cieplna * technologie przemysłowe * ciepłownictwo * ogrzewnictwo * wentylacja * klimatyzacja * wodociągi * kanalizacja *
ochrona powietrza i wód * ochrona termiczna * instalacje elektryczne * elektronika * remonty instalacji sanitarnych i technologicznych
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
Spis treści
1. Dane ogólne ..................................................................................................................................... 4
1.1. Przedmiot opracowania ............................................................................................................ 4
1.2. Materiały wyjściowe do projektowania.................................................................................... 4
1.3. Zakres opracowania .................................................................................................................. 4
2. Stan istniejący ................................................................................................................................. 4
3. Projektowana instalacja centralnego ogrzewania ....................................................................... 4
3.1. Rozwiązanie techniczne instalacji c.o. ..................................................................................... 4
3.2. Grzejniki w instalacji c.o. ......................................................................................................... 5
3.3. Regulacja instalacji c.o. ............................................................................................................ 5
3.4. Izolacja przewodów instalacji c.o............................................................................................. 5
3.5. Kompensacja przewodów instalacji c.o. .................................................................................. 6
3.6. Odpowietrzenie oraz spust wody z instalacji c.o...................................................................... 7
3.7. Napełnianie i uzupełnianie instalacji c.o. ................................................................................. 7
4. Obliczenia instalacja centralnego ogrzewania............................................................................. 7
4.1. Zestawienie wartości współczynników przenikania ciepła ...................................................... 7
4.2. Założenia do obliczeń projektowanej straty ciepła oraz projektowanego obciążenia
cieplnego.......................................................................................................................................... 8
4.3. Wyniki obliczeń projektowanej straty ciepła dla pomieszczeń ................................................ 8
4.4. Charakterystyka cieplna budynku ............................................................................................ 9
4.5. Parametry techniczne instalacji centralnego ogrzewania ......................................................... 9
5. Warunki wykonania instalacji centralnego ogrzewania .......................................................... 10
5.1. Prowadzenie przewodów instalacji c.o................................................................................... 10
5.2. Podpory stałe i przesuwne ...................................................................................................... 10
5.3. Tuleje ochronne ...................................................................................................................... 10
5.4. Montaż grzejników ................................................................................................................. 10
5.5. Próba szczelności instalacji centralnego ogrzewania ............................................................. 10
6. Uwagi końcowe ............................................................................................................................. 11
Załączniki
1. Uprawnienia projektanta
2. Oświadczenie projektanta
Zestawienie rysunków
1. Rzut piwnicy – instalacja c.o.
2. Rzut parteru – instalacja c.o.
3. Rzut I piętra – instalacja c.o.
4. Rzut II piętra – instalacja c.o.
5. Rzut III piętra – instalacja c.o.
6. Rzut IV piętra – instalacja c.o.
7. Rzut V piętra – instalacja c.o.
skala
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
1 : 100
2
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
8. Rozwinięcie pionów 1-5
9. Rozwinięcie pionów 6-10
10. Rozwinięcie pionów 11-13
11. Schemat napełniania oraz uzupełniania instalacji c.o.
1 : 100
1 : 100
1 : 100
-
3
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
1. Dane ogólne
1.1. Przedmiot opracowania
Przedmiotem opracowania jest remont instalacji centralnego ogrzewania w budynku
mieszkalnym wielorodzinnym na ulicy Szamarzewskiego 4,6 w Poznaniu.
1.2. Materiały wyjściowe do projektowania
• Archiwalne rzuty architektoniczno – budowlane.
• Wizja lokalna, wytyczne i uzgodnienia z Inwestorem.
• Informacje techniczne producentów urządzeń.
• Obowiązujące normy, przepisy i wytyczne w zakresie projektowania instalacji
centralnego ogrzewania.
1.3. Zakres opracowania
W zakres opracowania wchodzą opis wyjaśniający przyjęte rozwiązania projektowe,
wyniki obliczeń oraz rysunki.
2. Stan istniejący
Przedmiotowy budynek posiada ogrzewanie wodne, centralne, zasilane z lokalnej
kotłowni. Poziomy prowadzone są pod stropem piwnic, piony - przez poszczególne mieszkania.
Instalacja wykonana jest z rur stalowych. Grzejniki żeliwne i/lub stalowe płytowe.
3. Projektowana instalacja centralnego ogrzewania
3.1. Rozwiązanie techniczne instalacji c.o.
Projekt obejmuje przebudowę instalacji centralnego ogrzewania tj. wymianę grzejników,
wymianę przewodów, zapewnienie regulacji hydraulicznej instalacji.
Instalację należy podłączyć pod istniejący rozdzielacze zlokalizowane w pomieszczeniu
kotłowni w piwnicy. Przewody rozprowadzające prowadzić pod stropem piwnic. Piony
prowadzić w mieszkaniach w miejscu istniejących pionów w bruzdach ściennych (po
wcześniejszym demontażu). Główne poziomy od rozdzielacza do zaworów podpionowych
wykonać z rur stalowych bez szwu wg PN-73/H-74219. Odcinki poziome w piwnicy od
głównego rozprowadzenia (od zaworów podpionowych), piony oraz podejście do grzejników
wykonać z rur miedzianych o połączeniu lutowanym. Projektuje się instalacje o parametrach
80/60° C.
`
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
4
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
3.2. Grzejniki w instalacji c.o.
Straty ciepła w poszczególnych pomieszczeniach pokryte będą za pomocą stalowych
grzejników płytowych, zasilanych z boku COSMO kompakt oraz za pomocą grzejników
drabinkowych w łazienkach COSMO Standard, firmy Vogel&Noot lub inne równoważne.
Wielkość grzejników oraz ich lokalizację podano w części rysunkowej (rzuty oraz rozwinięcia).
3.3. Regulacja instalacji c.o.
Regulacja hydrauliczna instalacji centralnego ogrzewania odbywać się będzie za pomocą
termostatycznych zaworów grzejnikowych RA-N dn15 (typ zaworów prosty czy kątowy ustalić
na etapie wykonywania prac) oraz podpionowych, automatycznych zaworów równoważących.
Na przewodzie powrotnym należy zamontować zawór ASV-PV, na przewodzie zasilającym
zawór ASV-M. Nastawy na zaworach termostatycznych podano na rozwinięciu instalacji. Na
zaworze ASV-PV wykonać nastawę zgodnie z rysunkiem (rzut piwnic). Średnica zaworów ASVM tak sama jak ASV-PV (rzut piwnic).
Regulacja temperatury w pomieszczeniu odbywać się będzie za pomocą głowic
termostatycznych z czujnikiem wbudowanym. Należy zamontować głowice RAW 5116 z
ograniczeniem temperatury do +16º C. Dla grzejników na klatkach schodowych należy
zamontować głowice wzmocnione RA 2920.
3.4. Izolacja przewodów instalacji c.o.
Projektuje się izolację ciepłochronną wszystkich przewodów instalacji centralnego
ogrzewania. Izolację przewodów wykonać z materiału o współczynniku przewodzenia ciepła
0,035 W/mK o następującej grubości:
Tabela 1. Grubość izolacji cieplnej
Średnica
przewodu
Grubość
izolacji [mm]
Przewody miedziane
15x1,0
20
18x1,0
20
22x1,0
20
28x1,5
30
35x1,5
30
Przewody stalowe
dn32
30
dn40
40
dn50
55
dn65
70
`
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
5
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
Grubość izolacji dla przewodów przechodzących przez ściany i stropy oraz ułożone w
komponentach budowlanych między ogrzewanymi pomieszczeniami różnych użytkowników
należy zmniejszyć o połowę. Przy zastosowaniu materiału izolacyjnego o innym współczynniku
przewodzenia ciepła niż 0,035 W/mK należy skorygować grubość warstwy izolacyjnej.
3.5. Kompensacja przewodów instalacji c.o.
Kompensacja wydłużeń przewodów centralnego ogrzewania realizowana będzie poprzez
naturalne załamania rurociągów. Na przewodach stalowych należy zamontować podpory
przesuwne. Maksymalne odległości między podporami dla rur stalowych podano w tabeli 2.
Tabela 2. Odległość między podporami dla
przewodów stalowych
Średnica
przewodu
dn20
dn25
dn32
dn40
dn50
dn65
Przewód montowany
pionowo
poziomo
2,0
1,5
2,9
2,2
3,4
2,6
3,9
3,0
4,6
3,5
4,9
3,8
Na pionach miedzianych należy zamontować kompensatory mieszkowe prod. Meibes, punkty
stałe oraz punkty przesuwne. Odległość między punktami stałymi powinna wynosić
maksymalnie 5,0 m. Przy montażu pionów ciężar rury nie może spoczywać na wydłużce.
Kompensator musi być poprzedzony punktem stałym lub przed i za kompensatorem należy
zamontować punkty przesuwne. Punkty przesuwne umożliwiają ruch osiowy bez możliwości
wyboczeń. Odległość pomiędzy kompensatorem a punktem stałym lub przesuwnym powinna
wynosić odległość dwóch średnic rury.
Podpory przesuwne należy zamontować w
następujących odległościach:
Tabela 3. Odległość między podporami
dla przewodów miedzianych
Średnica
przewodu
15x1,0
18x1,0
22x1,0
28x1,5
Przewód montowany
pionowo
poziomo
1,6
1,2
2,0
1,5
2,6
2,0
2,9
2,2
`
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
6
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
3.6. Odpowietrzenie oraz spust wody z instalacji c.o.
Odpowietrzenie instalacji obywać się będzie za pomocą automatycznych
odpowietrzników pływakowych 3/8” zamontowanych w najwyższych punktach instalacji oraz
ręcznych odpowietrzników grzejnikowych. W celu prawidłowego odpowietrzenia, instalację
należy napełniać od powrotu. Przewody zasilające od pionu do grzejników należy wykonać ze
spadkiem w stronę grzejnika. Gałązki powrotne od grzejnika do pionu wykonać ze spadkiem w
kierunku pionu.
W najniższych punktach instalacji oraz pod każdym pionem należy zmontować zawory spustowe
ze złączką do węża. Przewody prowadzić z minimalnym spadkiem 0,3% w kierunku zaworów
spustowych.
3.7. Napełnianie i uzupełnianie instalacji c.o.
Z uwagi na modernizację instalacji centralnego ogrzewania należy wykonać instalację do
napełniania oraz uzupełnienia zładu. Modernizowana instalacja wykonana będzie z rur
stalowych (główne rozprowadzenie) oraz z rur miedzianych (piony). Istniejące grzejniki żeliwne
wymienione zostaną na stalowe grzejniki płytowe oraz drabinkowe.
Projektuje się układ uzdatniania wody wodociągowej, w skład którego wchodzą:
- filtr narurowy na wymienne wklady typ 9FP1/9FCPS20,
- zmiękczacz jonowymienny RIDER 20-760, sól pastylkowa,
- zestaw dozujący ZD-DLXB-VFT 0210 Dn20:
- pompa dozująca
- wodomierz kontaktowy
- inżektor wtryskowy
- zbiornik 60 dm3
- inhibitor korozji Hydro-X E10.
W celu zabezpieczenia instalacji wodociągowej przed przepływem zwrotnym z instalacji c.o.
zaprojektowano izolator przepływów zwrotnych typ BABM o średnicy DN25.
Układ do napełniania i uzupełniania instalacji c.o zamontować w kotłowni. Uzupełnienie
instalacji wykonać wodą wodociągową.
4. Obliczenia instalacja centralnego ogrzewania
4.1. Zestawienie wartości współczynników przenikania ciepła
Wartości współczynników przenikania ciepła wyznaczono zgodnie z normą EN-ISO
6946 oraz PN-EN 12831. W obliczeniach uwzględniono również liniowe mostki cieplne.
`
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
7
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
Tabela 4. Współczynnik przenikania ciepła
Nr typu
przegrody
SW (10)
SW (25)
SZ 25
SZ 40
SZ 30
STw ↑
STw ↓
SD
OZ
DZ
DW
Opis warstw
ściana wewnętrzna
ściana wewnętrzna
ściana zewnętrzna
ściana zewnętrzna
ściana zewnętrzna
strop wewnętrzny (przenikanie w
górę)
strop wewnętrzny (przenikanie w dół)
dach
okno
drzwi zewnętrzne
drzwi wewnętrzne
U
W/m2·K
2,57
1,71
0,26
0,25
1,79
2,15
1,65
1,68
2,00
2,60
2,60
4.2. Założenia do obliczeń projektowanej straty ciepła oraz projektowanego obciążenia
cieplnego
Projektowane straty ciepła oraz projektowane obciążenie cieplne zostało wyznaczone
zgodnie z normą PN-ISO 12831 przy następujących założeniach:
- projektowana temperatura zewnętrzna: -18˚C (II strefa klimatyczna),
- średnia roczna temperatura zewnętrzna: +7,9 ˚C,
- projektowana temperatura wewnętrzna: - klatka schodowa: +8 ˚C,
- łazienka: +24 ˚C,
- pokój, kuchnia, przedpokój:+20 ˚C,
- krotność wymiany powietrza wewnętrznego, wynikająca z różnicy ciśnień 50 Pa między
wnętrzem a otoczeniem budynku: 4 w/h,
- współczynnik osłonięcia: - dla jednego otworu w przestrzeni ogrzewanej: 0,03
- dla więcej niż jednego otworu w przestrzeni ogrzewanej: 0,05
- współczynnik poprawkowy ze względu na wysokość przestrzeni ogrzewanej ponad poziomem
terenu: 1,2 lub 1,0
- minimalny strumień objętości powietrza ze względów higienicznych: 0,5 w/h.
4.3. Wyniki obliczeń projektowanej straty ciepła dla pomieszczeń
Całkowite straty ciepła dla poszczególnych pomieszczeń podano w części rysunkowej, na
rzutach oraz na rozwinięciu instalacji centralnego ogrzewania.
`
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
8
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
4.4. Charakterystyka cieplna budynku
Współczynniki strat ciepła
W/K
Współczynnik strat ciepła przez przenikanie:
do otoczenia przez obudowę budynku
ΣHT,ie
1529
do otoczenia przez przestrzeń nieogrzewaną
ΣHT,iue
253
do gruntu
ΣHT,ig
0
do sąsiedniego budynku
ΣHT,ij
220
ΣHV
688
ΣH
2691
Współczynnik strat ciepła na wentylację
Sumaryczny współczynnik strat ciepła
Straty ciepła budynku
W
Sumaryczna strata ciepła przez przenikanie
ΣΦT
73577
Strata ciepła na wentylację minimalną
ΣΦV,min
25158
0,5·ΣΦV,inf
5168
ΣΦV,su
0
ΣΦV,mech,inf
0
ΣΦV
25158
Strata ciepła przez inflitrację
Strata ciepła przez wentylację mechaniczną,
nawiewną
Strata ciepła w wyniku działania instalacji
wywiewnej
Sumaryczna strata ciepła na wentylację
Obciążenie cieplne budynku
W
Projektowe obciążenie cieplne budynku
ΦHL
98735
Własności budynku
Obciąż. cieplne / ogrz. pow. budynku
Aogrz,bud
1484 m²
ΦHL /
Aogrz,bud
66,5
W/m²
Obciąż. cieplne / ogrz. kub. budynku
Vogrz,bud
4050 m³
ΦHL /
Vogrz,bud
24,4
W/m³
4.5. Parametry techniczne instalacji centralnego ogrzewania
Temperatura pracy instalacji:
Ciśnienie dyspozycyjne:
Całkowita pojemność instalacji:
`
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
80/60
23,7
1159
[°C]
[kPa]
[dm3]
9
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
5. Warunki wykonania instalacji centralnego ogrzewania
5.1. Prowadzenie przewodów instalacji c.o.
- przewody poziome prowadzić ze spadkiem w kierunku zaworów spustowych,
- przewody prowadzić w sposób zapewniający samokompensacje,
- przewody zasilający i powrotny, prowadzone obok siebie, układać równolegle,
- przewody pionowe należy prowadzić tak, aby maksymalne odchylenie od pionu nie
przekroczyło 1 cm na kondygnację,
- przewód zasilający pionu powinien znajdować się z prawej strony, powrotny z lewej
(dla patrzącego na ścianę)
- obejście pionów gałązkami grzejnikowymi należy wykonać od strony pomieszczenia.
5.2. Podpory stałe i przesuwne
- w instalacji stosować podpory stałe i przesuwne zgodnie z punktem 3.5.
5.3. Tuleje ochronne
- przy przejściach rurą przez przegrodę budowlaną należy stosować tuleje ochronne,
- w tulei ochronnej nie może znajdować się żadne połączenie rury,
- tuleja ochronna powinna być rurą o średnicy wewnętrznej większej od średnicy
zewnętrznej przewodu co najmniej o 2 cm, przy przejściu przez przegrodę pionową oraz
co najmniej o 1 cm przy przejściu przez strop,
- tuleja ochronna powinna być dłuższa niż grubość przegrody pionowej o około 5 cm z
każdej strony, a przy przejściu przez strop powinna wystawać około 2 cm powyżej
posadzki,
- przestrzeń między rurą przewodu a tuleją ochronną powinna być wypełniona
materiałem trwale plastycznym nie działającym korozyjnie na rurę, umożliwiającym jej
wzdłużne przemieszczenie się i utrudniającym powstanie w niej naprężeń ścinających.
5.4. Montaż grzejników
- grzejniki montować w płaszczyźnie równoległej do powierzchni ściany,
- grzejniki montować do ściany zgodnie z instrukcją producenta,
- wsporniki i uchwyty grzejnikowe powinny być osadzone w przegrodzie budowlanej w
sposób trwały,
- grzejniki powinny opierać się na wszystkich wspornikach,
- grzejniki należy łączyć z gałązkami grzejnikowymi w sposób umożliwiający montaż i
demontaż bez uszkodzenia gałązek i naruszenia wykończenia przegród budowlanych.
5.5. Próba szczelności instalacji centralnego ogrzewania
- badanie szczelności przeprowadzić przed wykonaniem izolacji cieplnej,
- badanie szczelności przeprowadzić wodą,
- podczas badania szczelności instalacja powinna być odłączona od źródła ciepła,
- przed przystąpieniem do badania szczelności instalację skutecznie wypłukać wodą,
`
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
10
Remont – INSTALACJA CENTRALNEGO OGRZEWANIA
Budynek mieszkalny wielorodzinny ul. Szamarzewskiego 4,6 Poznań
- przed napełnieniem wodą nie należy wkręcać kompletnych automatycznych
odpowietrzników, lecz jedynie ich zawory stopowe. Do chwili skutecznego wypłukania
instalacja powinna być odpowietrzana poprzez ręczne otwieranie zaworów stopowych,
- po napełnieniu instalacji wodą zimną i po odpowietrzenie należy przy ciśnieniu
statycznym słupa wody, dokonać starannego przeglądu instalacji, w celu sprawdzenia czy
nie występują przecieki wody,
- po stwierdzeniu gotowości zładu do podjęcia badania szczelności należy zwiększyć
ciśnienie do wartości ciśnienia próbnego tj. ciśnienie robocze + 2 bary, lecz nie mniej niż
4 bary,
- instalację można uznać za szczelną, jeżeli po czasie co najmniej 30 minut nie występują
przecieki oraz manometr nie wykaże spadku ciśnienia,
- do badania szczelności należy użyć manometru tarczowego (średnica tarczy minimum
150mm) o zakresie o 50% większym od ciśnienia próbnego.
6. Uwagi końcowe
•
•
•
•
Wszystkie materiały zastosowane do montażu instalacji muszą posiadać niezbędne atesty,
dopuszczające je do stosowanie na terenie Polski.
Urządzenia i armaturę podłączyć zgodnie z DTR tych urządzeń dostarczonymi przez
producentów.
Instalację wykonać zgodnie z „Warunkami technicznymi wykonania i odbioru instalacji
ogrzewczych” COBRIT INSTAL.
Wszystkie prace wykonać z zachowaniem zasad bhp i ppoż.
`
Projekt sporządził: Zakład Usług Technicznych "KLIMAX" Sp. z o.o.
11
