Załącznik nr 5 - Widoki - BIP - Miejski Ośrodek Pomocy Społecznej

Istniejąca balustrada -malowanie
kolor: RAL 8017
Istniejąca balustrada -malowanie
kolor: RAL 8017
Istniejąca balustrada -malowanie
kolor: RAL 8017
Cokół gresowy mrozoodporny,
kolor: brązowy
Cokół gresowy mrozoodporny,
kolor: brązowy
Cokół gresowy mrozoodporny,
kolor: brązowy
Okapnik systemowy tarasowy np. Sopro OB 265
Okapnik systemowy tarasowy np. Sopro OB 265
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
WIDOK BOCZNY PRAWY
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Opaska z kostki betonowej
kolor: brązowy
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Płytka gresowa mrozoodporna, R10 V4 lub R11
Kolor: brązowy
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Opaska z kostki betonowej
kolor: brązowy
WIDOK FRONTOWY
NAZWA:
REMONT SCHODÓW WEJŚCIOWYCH ORAZ PODJAZDU DLA OSÓB
NIEPEŁNOSPRAWNYCH PRZY ŚRODOWISKOWYM DOMU POMOCY SPOŁECZNEJ
Istniejąca balustrada -malowanie
kolor: RAL 8017
ADRES:
CZĘSTOCHOWA, ul. LAKOWA 101 (dz. nr ewid. 410/1 obręb Liszka Dolna)
Istniejąca balustrada -malowanie
kolor: RAL 8017
Cokół gresowy mrozoodporny,
kolor: brązowy
PROJKEKTANT:
PODPIS:
mgr inż. arch. Jacek Uram
upr. bud. nr 49/LOOKK/2013
Okapnik systemowy tarasowy np. Sopro OB 265

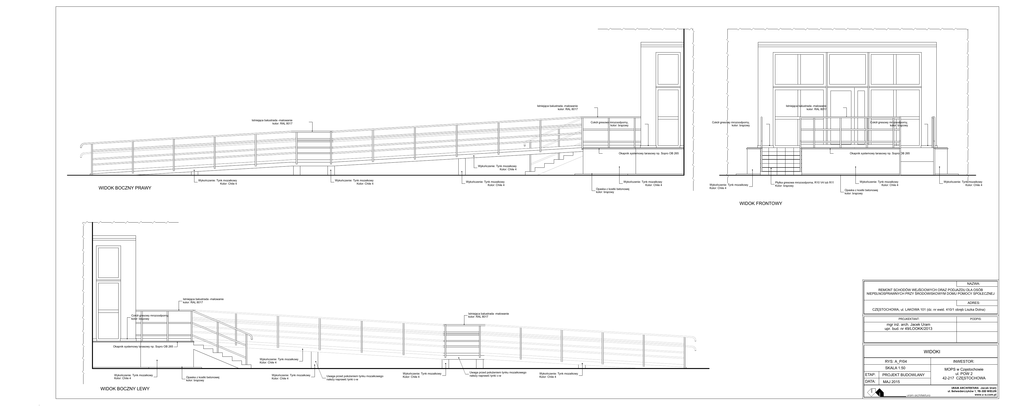

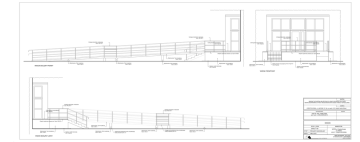

WIDOKI
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Opaska z kostki betonowej
kolor: brązowy
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Uwaga przed położeniem tynku mozaikowego
należy naprawić tynki c-w
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
Uwaga przed położeniem tynku mozaikowego
należy naprawić tynki c-w
Wykończenie: Tynk mozaikowy
Kolor: Chile 4
RYS: A_P/04
INWESTOR:
SKALA 1:50
MOPS w Częstochowie
ul. POW 2
42-217 CZĘSTOCHOWA
ETAP:
PROJEKT BUDOWLANY
DATA:
MAJ 2015
WIDOK BOCZNY LEWY
uram architektura
URAM ARCHITEKTURA -Jacek Uram
ul. Belwederczyków 1, 98-300 WIELUŃ
www.u-a.com.pl
