Oprawa prostokątna w kasecie nośnej

Datenblatt Dane techniczne
Zubehör
Akcesoria

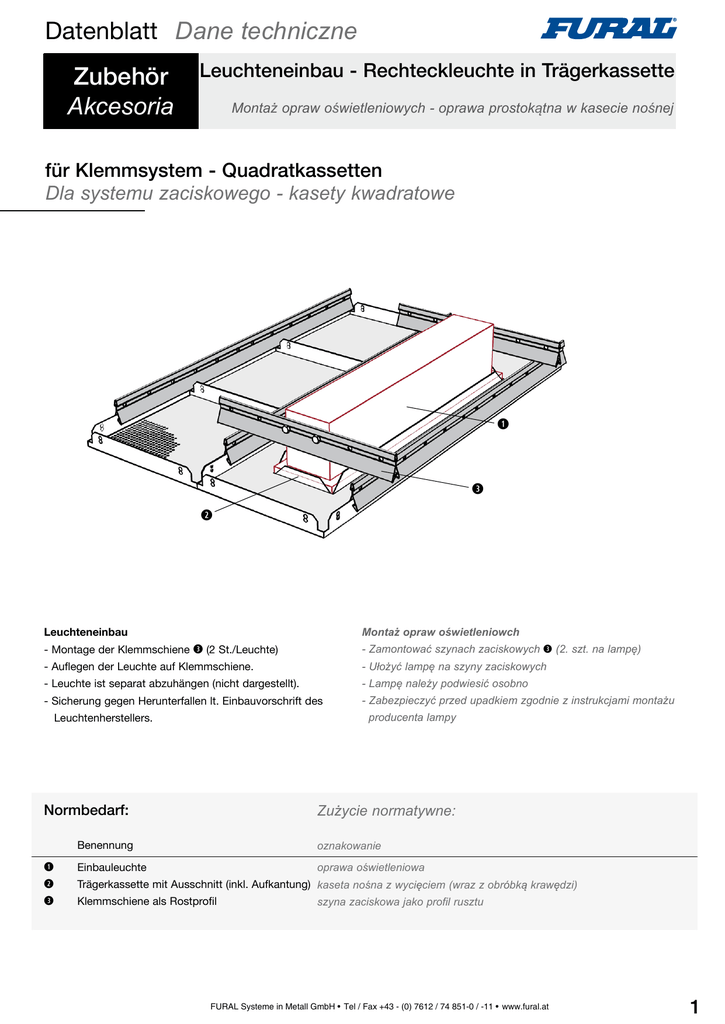

Leuchteneinbau - Rechteckleuchte in Trägerkassette
Montaż opraw oświetleniowych - oprawa prostokątna w kasecie nośnej
für Klemmsystem - Quadratkassetten
Dla systemu zaciskowego - kasety kwadratowe
q
e
w
Leuchteneinbau
Montaż opraw oświetleniowch
- Montage der Klemmschiene e (2 St./Leuchte)
- Zamontować szynach zaciskowych e (2. szt. na lampę)
- Auflegen der Leuchte auf Klemmschiene.
- Ułożyć lampę na szyny zaciskowych
- Leuchte ist separat abzuhängen (nicht dargestellt).
- Lampę należy podwiesić osobno
- Sicherung gegen Herunterfallen lt. Einbauvorschrift des
- Zabezpieczyć przed upadkiem zgodnie z instrukcjami montażu
producenta lampy
Leuchtenherstellers.
Normbedarf:
Zużycie normatywne:
Benennung
oznakowanie
q
w
e
Einbauleuchte
oprawa oświetleniowa
Trägerkassette mit Ausschnitt (inkl. Aufkantung) kaseta nośna z wycięciem (wraz z obróbką krawędzi)
Klemmschiene als Rostprofil
szyna zaciskowa jako profil rusztu
FURAL Systeme in Metall GmbH • Tel / Fax +43 - (0) 7612 / 74 851-0 / -11 • www.fural.at
1
Datenblatt Dane techniczne
Zubehör
Akcesoria
Leuchteneinbau - Rechteckleuchte in Trägerkassette
Montaż opraw oświetleniowych - oprawa prostokątna w kasecie nośnej
Leuchtenrahmen deckenbündig
Leuchtenrahmen vorstehend
Oprawa oświetleniowa w płaszczyźnie sufitu
Wystająca oprawa oświetleniowa
Leuchtenlage in Trägerkassette
Pozycja oprawy w kasecie nośnej
Mehr Details finden Sie im jeweiligen Bereich auf unserer Website www.fural.at bzw. im Deckenhandbuch.
Więcej informacji na www.fural.at
Material Materiał
Oberfläche Powierzchnia
Verzinktes Stahlblech
Pulverbeschichtet, ähnlich jeder RAL oder NCS-Farbe
stal ocynkowana
malowana, każda farba RAL lub NCS
Brandverhalten Ogniowość
A1 - nicht brennbar nach EN 13501-1
A1 - niepalne patrz EN 13501-1
Montage Montaż
siehe Montagehinweise Fural, DIN 18168, DIN EN 13964
sowie TAIM
Schallabsorption Pochłanianie dźwięku
patrz rysunki Fural, DIN 18168, DIN EN 13964 tak jak TAIM
siehe Perforationen
patrz perforacje
FURAL Systeme in Metall GmbH • Tel / Fax +43 - (0) 7612 / 74 851-0 / -11 • www.fural.at
2
Datenblatt Dane techniczne
Zubehör
Akcesoria
Leuchteneinbau - Rechteckleuchte in Trägerkassette
Montaż opraw oświetleniowych - oprawa prostokątna w kasecie nośnej
Normen Normy techniczne
Brandstabilität Stabilność ogniowa
-Die Komponenten entsprechen der DIN 18168 und der DIN
30 Minuten nach NBN 713.020. Nähere Auskünfte auf Anfrage
EN 13964 inkl. CE-Kennzeichnung der Standardsysteme.
30 minut patrz NBN 713.020
-Die Produktion erfolgt nach den Richtlinien der TAIM
(Technischer Arbeitskreis industrieller Metalldeckenhersteller)
sowie der FURAL-Werksnormen.
-Komponenty spełniają wymagania DIN 18168 i DIN EN
13964 wraz z oznaczenianiem CE standardowych systemów
-produkcja odpowiada standardom TAIM (Techniczne
Stowarzyszenie Producentów Sufitów Metalowych) jak i
własnym standardom Fural.
