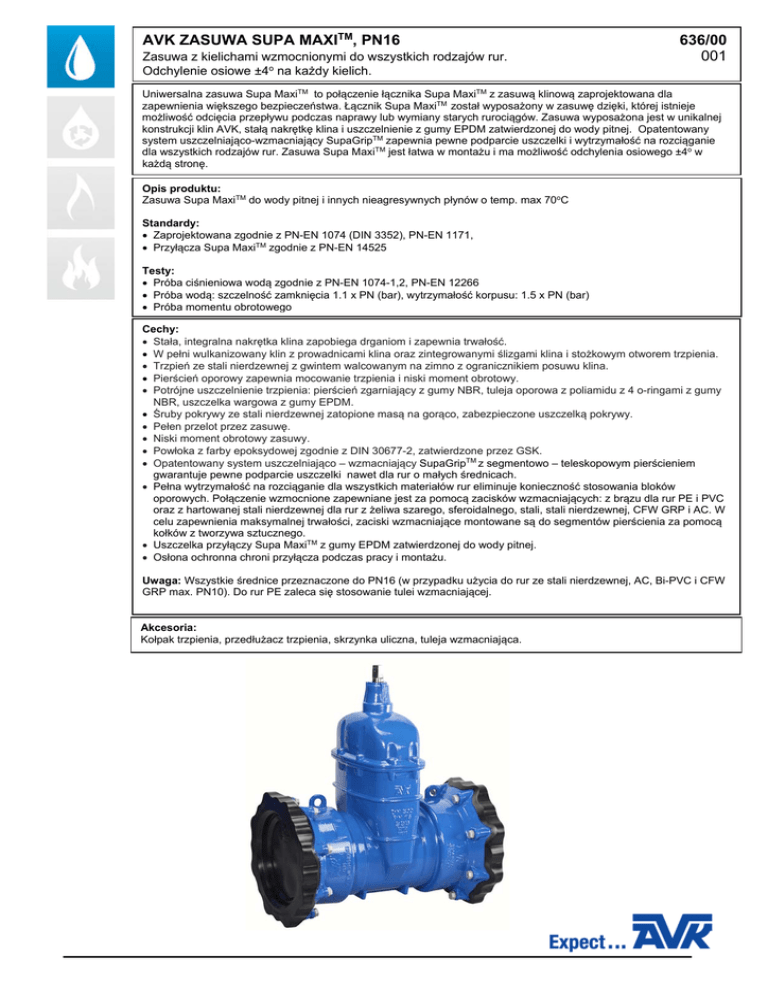

AVK ZASUWA SUPA MAXITM, PN16
Zasuwa z kielichami wzmocnionymi do wszystkich rodzajów rur.
Odchylenie osiowe ±4o na każdy kielich.
636/00
001
Uniwersalna zasuwa Supa MaxiTM to połączenie łącznika Supa MaxiTM z zasuwą klinową zaprojektowana dla
zapewnienia większego bezpieczeństwa. Łącznik Supa MaxiTM został wyposażony w zasuwę dzięki, której istnieje
możliwość odcięcia przepływu podczas naprawy lub wymiany starych rurociągów. Zasuwa wyposażona jest w unikalnej
konstrukcji klin AVK, stałą nakrętkę klina i uszczelnienie z gumy EPDM zatwierdzonej do wody pitnej. Opatentowany
system uszczelniająco-wzmacniający SupaGripTM zapewnia pewne podparcie uszczelki i wytrzymałość na rozciąganie
dla wszystkich rodzajów rur. Zasuwa Supa MaxiTM jest łatwa w montażu i ma możliwość odchylenia osiowego ±4o w
każdą stronę.
Opis produktu:
Zasuwa Supa MaxiTM do wody pitnej i innych nieagresywnych płynów o temp. max 70oC
Standardy:
 Zaprojektowana zgodnie z PN-EN 1074 (DIN 3352), PN-EN 1171,
 Przyłącza Supa MaxiTM zgodnie z PN-EN 14525
Testy:
 Próba ciśnieniowa wodą zgodnie z PN-EN 1074-1,2, PN-EN 12266
 Próba wodą: szczelność zamknięcia 1.1 x PN (bar), wytrzymałość korpusu: 1.5 x PN (bar)
 Próba momentu obrotowego
Cechy:
 Stała, integralna nakrętka klina zapobiega drganiom i zapewnia trwałość.
 W pełni wulkanizowany klin z prowadnicami klina oraz zintegrowanymi ślizgami klina i stożkowym otworem trzpienia.
 Trzpień ze stali nierdzewnej z gwintem walcowanym na zimno z ogranicznikiem posuwu klina.
 Pierścień oporowy zapewnia mocowanie trzpienia i niski moment obrotowy.
 Potrójne uszczelnienie trzpienia: pierścień zgarniający z gumy NBR, tuleja oporowa z poliamidu z 4 o-ringami z gumy
NBR, uszczelka wargowa z gumy EPDM.
 Śruby pokrywy ze stali nierdzewnej zatopione masą na gorąco, zabezpieczone uszczelką pokrywy.
 Pełen przelot przez zasuwę.
 Niski moment obrotowy zasuwy.
 Powłoka z farby epoksydowej zgodnie z DIN 30677-2, zatwierdzone przez GSK.
 Opatentowany system uszczelniająco – wzmacniający SupaGripTM z segmentowo – teleskopowym pierścieniem
gwarantuje pewne podparcie uszczelki nawet dla rur o małych średnicach.
 Pełna wytrzymałość na rozciąganie dla wszystkich materiałów rur eliminuje konieczność stosowania bloków
oporowych. Połączenie wzmocnione zapewniane jest za pomocą zacisków wzmacniających: z brązu dla rur PE i PVC
oraz z hartowanej stali nierdzewnej dla rur z żeliwa szarego, sferoidalnego, stali, stali nierdzewnej, CFW GRP i AC. W
celu zapewnienia maksymalnej trwałości, zaciski wzmacniające montowane są do segmentów pierścienia za pomocą
kołków z tworzywa sztucznego.
 Uszczelka przyłączy Supa MaxiTM z gumy EPDM zatwierdzonej do wody pitnej.
 Osłona ochronna chroni przyłącza podczas pracy i montażu.
Uwaga: Wszystkie średnice przeznaczone do PN16 (w przypadku użycia do rur ze stali nierdzewnej, AC, Bi-PVC i CFW
GRP max. PN10). Do rur PE zaleca się stosowanie tulei wzmacniającej.
Akcesoria:
Kołpak trzpienia, przedłużacz trzpienia, skrzynka uliczna, tuleja wzmacniająca.
AVK ZASUWA SUPA MAXITM, PN16
636/00
001
Zasuwa z kielichami wzmocnionymi do wszystkich rodzajów rur.
Odchylenie osiowe ±4o na każdy kielich.
Wykaz elementów budowy:
1. Trzpień
2. Pierścień zgarniający
3. Tuleja oporowa o-ringów
4. O-ring
5. O-ring
6. Pierścień oporowy trzpienia
7. Uszczelka wargowa
8. Nakrętka klina
9. Klin
10. Uszczelka pokrywy
Stal z min. 13% zawartości chromu
Guma NBR
Poliamid
Guma NBR
Guma NBR
Mosiądz odporny na odcynkowanie
Guma EPDM
Mosiądz odporny na odcynkowanie
Żeliwo sferoidalne GJS-500-7 (GGG-50)
Guma EPDM
11. Pokrywa
12. Nakrętka
13. Podkładka
14. Śruba pokrywy
15. Zacisk
16. Osłona ochronna
17. Śruba
18. Korpus
19. Uszczelka
20. Pierścień teleskopowy
Żeliwo sferoidalne GJS-500-7 (GGG-50)
Stal kwasoodporna 1.4401
Stal nierdzewna 1.4301
Stal nierdzewna 1.4301
Brąz RG5/ stal nierdzewna
PE
Stal nierdzewna 1.4301
Żeliwo sferoidalne GJS-500-7 (GGG-50)
Guma EPDM zgodnie z DVGW/NF
Staliwo
Komponenty mogą być zastąpione materiałami takiej samej bądź wyższej klasy, bez wcześniejszego powiadomienia
Numery katalogowe i wymiary:
Nr katalogowy:
636-080-00-040064
636-100-00-040064
636-125-00-040064
636-150-00-040064
636-200-00-040064
636-205-00-040064
DN
mm
80
100
125
150
200
200
D
mm
235
268
285
340
389
437
Klasa
PN
16
16
16
16
16
16
T
mm
82 - 106
104 - 133
132 - 161
159 - 188
193 - 227
224 - 257
L
mm
405
405
410
440
490
485
H
mm
254
286
341
385
475
466
H3
mm
372
420
475
555
670
685
Waga
kg
15
19
23
31
52
58
Konstrukcje, materiały oraz warunki wykonania mogą ulec zmianie bez powiadomienia z powodu ciągłego rozwoju naszych produktów.
