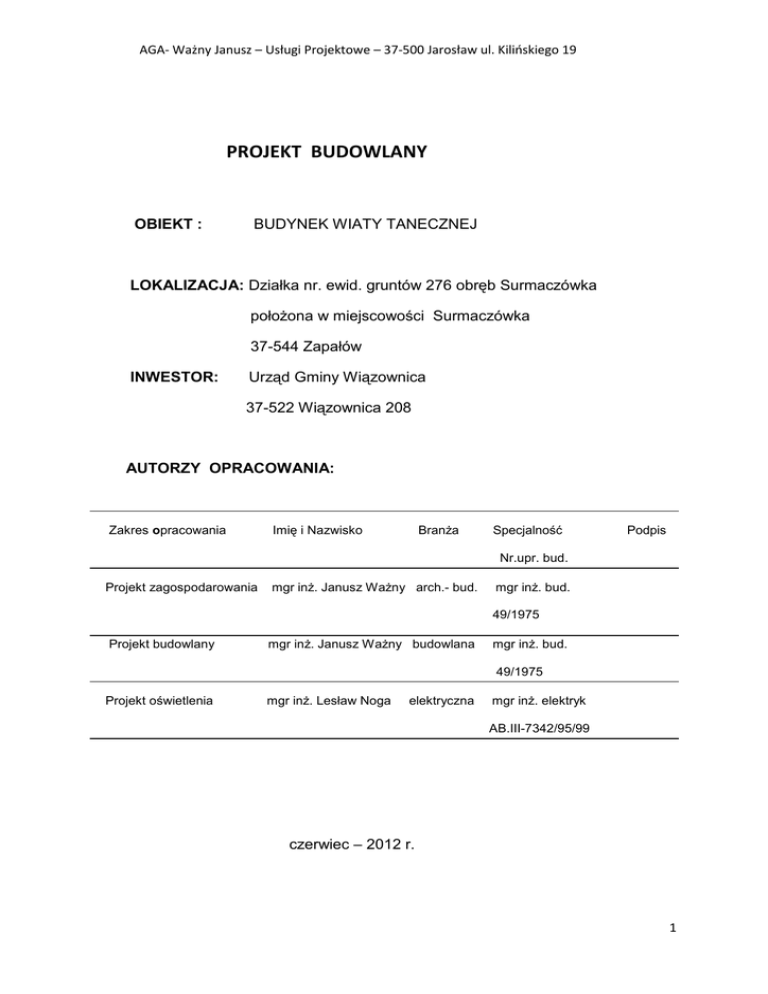

PROJEKT BUDOWLANY- WIATA - Surmaczówka

AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
PROJEKT BUDOWLANY
OBIEKT :
BUDYNEK WIATY TANECZNEJ
LOKALIZACJA: Działka nr. ewid. gruntów 276 obręb Surmaczówka
połoŜona w miejscowości Surmaczówka
37-544 Zapałów
INWESTOR:
Urząd Gminy Wiązownica
37-522 Wiązownica 208
AUTORZY OPRACOWANIA:
Zakres opracowania
Imię i Nazwisko
BranŜa
Specjalność
Podpis
Nr.upr. bud.
Projekt zagospodarowania
mgr inŜ. Janusz WaŜny arch.- bud.
mgr inŜ. bud.
49/1975
Projekt budowlany
mgr inŜ. Janusz WaŜny budowlana
mgr inŜ. bud.
49/1975
Projekt oświetlenia
mgr inŜ. Lesław Noga
elektryczna
mgr inŜ. elektryk
AB.III-7342/95/99
czerwiec – 2012 r.
1
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
ZAWARTOŚĆ OPRACOWANIA:
I.PROJEKT ARCHITEKTONICZNO-BUDOWLANY.
CZĘŚĆ OPISOWA.
1.Opis techniczny do projektu zagospodarowania działki nr. ewid. 276 w miejscowości
Surmaczówka Gmina Wiązownica
2. Opis do projektu technicznego wiaty tanecznej
CZĘŚĆ GRAFICZNA .
1.Projekt zagospodarowania działki nr. ewid.276 w Surmaczówce Gm. Wiązownica
2.Oryginał mapy do celów projektowych
3. Projekt wiaty tanecznej:
3.1 Rzut fundamentów
Rys. Nr. A-1
skala 1: 50
3.2 Rzut parteru
Rys. Nr. A-2
skala 1: 50
3.3 Rzut więźby dachowej
Rys. Nr. A-3
skala 1: 50
3.4 Rzut dachu
Rys. Nr. A-4
skala 1: 50
3.5 Przekrój 1-1
Rys. Nr. A-5
skala 1: 50
3.6 Elewacja wschodnia
Rys. Nr A-6
skala 1: 50
3.7 Elewacja zachodnia
Rys. Nr . A-7
skala 1: 50
3.8 Elewacja południowa
Rys. Nr. A-8
skala 1: 50
3.9 Elewacja północna
Rys. Nr. A-0
skala 1: 50
4. Zestawienie drewna
II.PROJEKT BUDOWLANO-WYKONAWCZY ELEKTRYCZNY
1.Opis techniczny
2. Cześć graficzna
2.1.Schemat instalacji elektrycznej wewnętrznej
2.2 Schemat rozdzielnicy TB
III. ZAŁĄCZNIKI
1. Informacja dotycząca bezpieczeństwa i ochrony zdrowia (BIOZ)
2. Oświadczenia projektantów
3. Decyzje o wydaniu uprawnień do wykonywania samodzielnych funkcji technicznych w
budownictwie
4. Zaświadczenia o członkostwie w Izbie
5. Decyzja o warunkach zabudowy.
6. Wypis i wykaz władających.
7. Kopia mapy ewidencyjnej.
8. Opinia ZUDP
2
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
PROJEKT ZAGOSPODAROWANIA DZIAŁKI
INWESTOR:
Gmina Wiązownica
37-522 Wiązownica 8
OBIEKT:
Budynek wiaty tanecznej
Rodzaj opracowania: Projekt zagospodarowania działki
Nr.ewid.276 w Surmaczówce
Opracował: mgr inż. Janusz Ważny
Upr.bud. nr 49/1975
Czerwiec - 2012 r
3
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
OPIS TECHNICZNY
do projektu zagospodarowania działki nr ewid.276
w miejscowości Surmaczówka
1.Podstawa opracowania:
- Umowa z Inwestorem,
- Decyzja o warunkach zabudowy wydana przez Wójta Gminy Wiązownica,
- Mapa do celów projektowych w skali 1: 500
- Uzgodnienia z Inwestorem,
- Pomiary i badania w terenie,
- Obowiązujące przepisy i normy budowlane.
2. Dane ewidencyjne:
Inwestor: Gmina Wiązownica
37-522 Wiązownica 208
Działka: nr. ewid. gr. 276 w miejscowości Surmaczówka
37- 544 Zapałów
3. Przedmiot inwestycji:
Projekt obejmuje lokalizację na działce:
Budynku wiaty tanecznej dobudowanej do budynku świetlicy wiejskiej w
miejscowości Surmaczówka.
Dane techniczne budynku wiaty tanecznej:
- długość wiaty z łącznikiem i sceną
-
14, 88 m
- szerokość wiaty
-
10, 00 m
- powierzchnia zabudowy
-
120, 04 m2
- powierzchnia uŜytkowa
-
117, 21 m2
- powierzchnia całkowita
-
112, 50 m2
- wysokość wiaty
-
7, 06 m
4
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
- kubatura
-
573, 80 m3
4. Istniejący stan zagospodarowania działki:
Przedmiotowa działka jest zabudowana budynkiem świetlicy wiejskiej z garaŜem na
samochód straŜacki. Działka posiada bezpośredni istniejący zjazd z drogi publicznej
o nr. działki 14.
Na działce utwardzoną powierzchnię stanowi dojazd do garaŜu dla samochodu
StraŜackiego oraz chodnik biegnący wokół budynku o nawierzchni z kostki
betonowej wibroprasowanej.
Teren działki jest uzbrojony:
- sieć wodociągową wraz z przyłączem,
- napowietrzną sieć energetyczna wraz z przyłączem i instalacją oświetleniową,
- zbiornik bezodpływowy na ścieki sanitarne.
5. Posadowienie budynku wiaty.
Budynek posadowiony zostanie na fundamentach betonowych .
Poziom posadowienia budynku - 1,10 m poniŜej terenu.
Poziom podłogi wiaty i łącznika na poziomie posadzki świetlicy.
Na podstawie wykonanej oceny makroskopowej gruntu, ocenia się warunki gruntowe
jako proste wg klasyfikacji rodzajów warunków gruntowych określanych w
Rozporządzeniu MSWiA z dnia 24.09.1998 w sprawie ustalania geotechnicznych
warunków posadowienia obiektów budowlanych ( Dziennik Ustaw Nr 126 , poz.839 ).
Projektowana wiata taneczna zalicza się do grupy obiektów budowlanych o
statycznie wyznaczalnym schemacie obliczeniowym .
Przy prostych warunkach gruntowych projektowany obiekt naleŜy więc do I kategorii
geotechnicznej. Dla przedmiotowego budynku nie jest wymagane opracowanie
dokumentacji geotechnicznej .
5
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
Wymiary ław i stóp fundamentowych przyjęte dla obiektu są wystarczające pod
warunkiem dokładnego zastosowania się do wytycznych zawartych w projekcie
budowlanym.
6. PROJEKTOWANE ZAGOSPODAROWANIE DZIAŁKI.
Na przedmiotowej działce projektuje się:
- budowę wiaty tanecznej o konstrukcji drewnianej,
- utwardzenie terenu wokół wiaty o szerokości 60 cm z kostki betonowej
wibroprasowanej gr. 6cm ułoŜonej na podsypce cementowo – piaskowej gr. 4cm,
podbudowie zasadniczej z kruszywa naturalnego /pospółki/ gr. 20cm i warstwie
odsączającej z piasku gr. 10cm oraz teren miejsca parkingowego na samochód.
Całość utwardzenia ograniczyć obrzeŜami betonowymi o przekroju 8x30cm
wbudowanymi na ławach betonowych.
Powierzchnia projektowanego utwardzenia wynosi 30,0m2.
- wykonanie instalacji elektrycznej do oświetlenia projektowanej wiaty tanecznej
7. Zestawienie powierzchni.
- pow. działki nr ewid. 276 wynosi 7800m2 co stanowi 100,0% powierzchni działki.
- pow. zabudowy projektowanej wiaty 120,04 m2 - co stanowi 1,54 % pow. działki
- pow. zabudowy istniejącego budynku świetlicy wraz z garaŜem na samochód
straŜacki wynosi 163,60 m2 – co stanowi 2,10 % pow. działki
- pow. projektowanego utwardzenia / chodnika i miejsce postojowe na
samochód 30 m2 – co stanowi 0,38% pow. działki,
- pow. istniejącego utwardzenia 252 m2 - co stanowi 3,23 % pow. działki
- pow. zieleni wynosi 7234,36 m2 co stanowi 92,75% i spełnia warunki decyzji.
- pow. działki nr ewid. 276 wynosi 7800m2 co stanowi [100,0%]
6
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
7. Dane o ochronie zabytków.
Budynek świetlicy wiejskiej zlokalizowany na terenie działki nie jest wpisany do
rejestru zabytków . Działka połoŜona jest na terenie nie podlegającym ochronie
Konserwatora Zabytków.
6. Dane o wpływie eksploatacji górniczej.
Przedmiotowa działka nie znajdują się w obszarze eksploatacji górniczej.
7. Zagadnienia ochrony środowiska.
Przedmiotowa inwestycja nie będzie stanowić zagroŜenia dla środowiska
naturalnego i zdrowia ludzi oraz nie będzie równieŜ źródłem emisji czynników
szkodliwych dla otoczenia, a w szczególności: hałasu, drgań, wibracji i
promieniowania radioaktywnego.
Opracował:
Mgr inŜ. Janusz WaŜny
7
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
OPIS TECHNICZNY
BUDOWY WIATY TANECZNEJ PRZY ŚWIETLICY
WIEJSKIEJ W SURMACZOWCE
1. PODSTAWA OPRACOWANIA.
- Umowa z Inwestorem,
- Mapa do celów projektowych,
- Decyzja o warunkach zabudowy wydana przez Wójta Gminy Wiązownica.
- Uzgodnienia z inwestorem w zakresie rozwiązań funkcjonalnych i materiałowych,
- Oświadczenie inwestora o posiadanym prawie do dysponowania nieruchomością
na cele budowlane.
2. PRZEDMIOT OPRACOWANIA.
Przedmiotem opracowania jest projekt budowy wiaty tanecznej o konstrukcji
drewnianej przeznaczonej do zabaw tanecznych i imprez artystycznych przy
budynku Świetlicy Wiejskiej w Surmaczówce, gm. Wiązownica , w którym to budynku
odbywają się róŜne imprezy okolicznościowe .
Pomiędzy istniejącą świetlicą wiejską a wiatą taneczną projektuje się łącznik o
konstrukcji drewnianej.
3. DANE TECHNICZNE WIATY.
- długość wiaty z łącznikiem i sceną
-
14, 88 m
- szerokość wiaty
-
10, 00 m
- powierzchnia zabudowy
-
120, 04 m2
- powierzchnia uŜytkowa
-
117, 21 m2
- powierzchnia całkowita
-
112, 50 m2
- wysokość wiaty
-
7, 06 m
- kubatura
-
553, 00 m3
8
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
4. FORMA ARCHITEKTONICZNA I FUNKCJA OBIEKTU BUDOWLANEGO
Projektowana wiata taneczna to obiekt parterowy w kształcie kwadratu z wysuniętą
sceną dla orkiestry oraz łącznikiem komunikacyjnym do budynku świetlicy.
Wiata przykryta dachem czterospadowym, opartym na słupach drewnianych.
Dach nad sceną jednospadowy. Dach na łącznikiem dwuspadowy.
Scena osłonięta ścianką z desek, natomiast pozostałe boki posiadają barierki z
wypełnieniem z deszczułek ułoŜonych aŜurowo.
Wyjście z wiaty na teren od strony drogi. Przejście z wiaty do świetlicy przez
istniejące drzwi zewnętrzne w świetlicy.
Forma, wielkość układ funkcjonalny wiaty odpowiadają wytycznym wynikającym z
decyzji o warunkach zabudowy i ustaleń z Inwestorem.
5. UKŁAD KONSTRUKCYJNY OBIEKTU BUDOWLANEGO .
ObciąŜenia obiektu przyjęto wg:
- PN-82/B-02000 ObciąŜenia budowli. Zasady ustalania wartości.
- PN-82/B-02001 ObciąŜenia budowli. ObciąŜenia stałe.
- PN-82/B-02003 ObciąŜenia budowli. ObciąŜenia zmienne technologiczne.
Podstawowe obciąŜenia technologiczne i montaŜowe.
- PN-80/B-02010 ObciąŜenia w obliczeniach statycznych. ObciąŜenie śniegiem. (z
uwzględnieniem zmiany PN-80/B-02010/Az1:2006 z października 2006) przyjęto 3
strefę obciąŜenia śniegiem (Qk=1,3 kN/m2). Maksymalną grubość pokrywy
śnieŜnej na dachu budynku przyjmować wg tabeli:
Rodzaj śniegu i lodu: Maksymalna gr. pokrywy śnieŜnej [cm]:
- ŚwieŜy 130,
- Osiadły (kilka godzin po opadach) 65,
9
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
- Stary (kilka tygodni lub miesięcy po opadach) 37 – 52
- Mokry 33
- Zlodowaciały 19 – 22
- Lód (z zamarzniętej wody) 14
- PN-77/B-02011 ObciąŜenia w obliczeniach statycznych. ObciąŜenie wiatrem. (z
uwzględnieniem zmiany PN-77/B-02011/Az1:2009 z lipca 2009) Przyjęto I strefę
obciąŜenia wiatrem.
– drewno na konstrukcję wiaty przewidziano z gatunków iglastych heblowanych klasy
C24 wg PN-B-03150 :2000.
5.1. Fundamenty
Pod konstrukcję nośną wiaty projektuje się ławy fundamentowe jako Ŝelbetowe
monolityczne, wykonane z betonu B20 , zbrojone prętami 4#12mm ze stali 34GS
oraz strzemionami dwu ciętymi ze stali St0S f 6mm.
W trakcie betonowania ław fundamentowych naleŜy zakotwić śruby fundamentowe,
płytkowe M24 do montaŜu słupów, ze zwróceniem szczególnej uwagi na dokładne
ich osiowe ustawienie.
Pod podwaliny podłogowe wykonać słupki betonowe o przekroju 25 x 25cm.
W słupkach betonowych zakotwić śruby fajkowe M16.
Głębokość posadowienia skorygować w trakcie robót ziemnych, jednak nie mniej niŜ
1,1m poniŜej projektowanego poziomu terenu wokół wiaty.
5.2. Konstrukcja drewniana nośna wiaty.
Drewno przewidziano z gatunków iglastych, heblowanych klasy C24 wg PN-B-03150
:2000.
Słupy główne zaprojektowano z krawędziaków 24 x 24 cm o rozstawie osiowym co
2,50 m.
10
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
Słupy opierać na murach fundamentowych Ŝelbetowych za pośrednictwem marek
stalowych M1 .
Marki stalowe przykręcić do śrub fundamentowych oraz wypoziomować. Następnie
słupy drewniane przykręcać do blach pionowych marek śrubami M12.
W ścianie fundamentowej wykonać wgłębienie dla ukrycia nakrętki śruby
fundamentowej.
W głowicach słupów spinanych kleszczami wykonać zaciosy obustronne do
szerokości krokwi - 6,3cm.
Konstrukcję nośną dachu zaprojektowano pod dach czterospadowy o pochyleniu
połaci 35°.
Więźba dachowa w układzie krokwiowo- kleszczowym.
Krokwie drewniane 8 x 16 cm opierać na płatwach 22 x 22 cm i łączyć śrubami
M 12.
Krokwie naroŜne drewniane o przekroju 8 x 16 cm.
Płatwie drewniane o wymiarach 22 x 22 cm opierać na słupkach.
Kleszcze wykonać z elementów 2 x 4,5 x 16 cm oraz mocować do krokwi śrubami
M12.
Miecze drewniane 10 x 10 cm mocować do słupów i płatwi na wręby oraz śrubami
M12.
Więźbę dachową opierać na płatwi głównej z krawędziaków 22 x 22 cm okalającej
cały obiekt.
Dla uzyskania sztywności wiaty zastosowano miecze 10 x10 cm oraz poręcze z
aŜurowym deskowaniem części dolnej pomiędzy słupami.
Połączenia poszczególnych elementów konstrukcyjnych drewnianych wykonać na
gwoździe i wręby oraz śruby.
11
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
Wszystkie elementy drewniane więźby i łacenia naleŜy zaimpregnować preparatami
zwiększającymi odporność ogniową i zabezpieczającymi przed owadami
(szkodnikami drewna) i grzybami np. FOBOS M2.
5.3. Ściany.
- Zaprojektowano osłonięcie podium dla orkiestry ścianką z desek o grubości 32mm
łączonych na pióro i wpust oraz mocowanych górą do płatwi a dołem do podwaliny.
- Pomiędzy słupami zaprojektowano balustrady drewniane o wysokości 1.10 m z
pochwytem i wypełnieniem aŜurowym deseczkami o gr. 22 mm
5.4. Konstrukcja nośna podłogi
Podwaliny podłogowe zaprojektowano z krawędziaków 12,5x12,5cm o rozstawie co
1,25 m.
Podwaliny opierać na słupkach betonowych o przekroju 25x 25 cm posadowionych
na głębokości 110 cm poniŜej terenu.
Połączenie podwalin ze słupkiem za pośrednictwem śrub fundamentowych fajkowych
M16.
5.5. Pokrycie dachu
Pokrycie dachu stanowi blacha trapezowa powlekana w kolorze dachu nad
budynkiem świetlicy.
5.7 Schody.
Schody betonowe z betonu B 20 posadowione na głębokości 1,1 m poniŜej terenu.
6. ELEMENTY WYKOŃCZENIOWE.
6.1. Podłogi.
Podłogę wiaty i sceny wykonać z desek 12 x 3,2 cm przybijanych do podwaliny z
odstępem około 3 mm.
Podłogę łącznika wykonać z kostki brukowej prasowanej na podsypce piaskowo12
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
cementowej.
Schody betonowe obłoŜyć kamieniem sztucznym.
6.2. Odwodnienie.
Wody opadowe i roztopowe z powierzchni dachu odprowadzone będą
powierzchniowo na teren działki inwestora.
Wokół wiaty, sceny i łącznika wykonać odbój z kostki prasowanej na podsypce
piaskowo- cementowej o szerokości 60 cm ze spadkiem na zewnątrz.
6.3 Izolacje.
Na murze fundamentowym i słupkach fundamentowych wykonać izolację poziomą z
dwóch warstw papy na lepiku.
7. USTALENIE GEOTECHNICZNYCH WARUNKÓW
POSADOWIENIA OBIEKTU.
Na podstawie wykonanej oceny makroskopowej gruntu, ocenia się warunki gruntowe
jako proste wg klasyfikacji rodzajów warunków gruntowych określanych w
Rozporządzeniu MSWiA z dnia 24.09.1998 w sprawie ustalania geotechnicznych
warunków posadowienia obiektów budowlanych ( Dziennik Ustaw Nr 126 , poz.839 ).
Projektowana wiata taneczna zalicza się do grupy obiektów budowlanych o
statycznie wyznaczalnym schemacie obliczeniowym .
Przy prostych warunkach gruntowych projektowany obiekt naleŜy więc do I kategorii
geotechnicznej. Dla przedmiotowego budynku nie jest wymagane opracowanie
dokumentacji geotechnicznej .
Wymiary law i stóp fundamentowych przyjęte dla obiektu są wystarczające pod
warunkiem dokładnego zastosowania się do wytycznych zawartych w projekcie
budowlanym.
13
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
8. PRZYSTOSOWANIE DLA POTRZEB OSÓB NIEPEŁNOSPRAWNYCH.
Obiekt parterowy, bez barier architektonicznych z dogodnym dostępem przez osoby
niepełnosprawne.
9. INSTALACJE
W projektowanym obiekcie przewiduje się następujące instalacje wewnętrzne:
- elektryczna oświetleniowa i gniazd wtykowych 220V
10. ZATRUDNIENIE
W projektowanej wiacie nie przewiduje się zatrudnienia Ŝadnych pracowników.
Opracował: mgr inŜ. Janusz WaŜny
nr upr. bud. 75/1975
14
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA
I OCHRONY ZDROWIA
INWESTOR:
Gmina Wiązownica
37-522 Wiązownica 208
ADRES INWESTYC JI :
TEMAT: Projekt
37-544 Zapałów dz. nr ewid. 753/6
budowy wiaty tanecznej na działce 753/6
w Zapowie, zasilającej zalicznikowej instalacji
elektrycznej i utwardzenia terenu przy wiacie.
Opracował: mgr inŜ. Janusz WaŜny
Upr. bud. nr 49/1975
CZERWIEC- 2012
15
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji
poszczególnych etapów:
Zakres robót obejmuje budowę wiaty tanecznej w Surmaczówce, zasilającej
instalacji elektrycznej i utwardzenia terenu działki.
.
Kolejność wykonywania robót budowlanych:
- fundamenty,
- montaŜ drewnianej konstrukcji wiaty: słupy, ściany, dach, scena.
- pokrycie dachu blachą wraz z obróbkami blacharskimi,
- instalacje elektryczne,
- roboty wykończeniowe,
- wykonanie utwardzenia działki
1. Wykaz istniejących obiektów budowlanych.
Przedmiotowa działka zabudowana budynkiem świetlicy wiejskiej z garaŜem.
2. Wskazanie elementów zagospodarowania działki lub terenu, które mogą
stwarzać zagroŜenie bezpieczeństwa i zdrowia ludzi.
Wszystkie roboty ziemne w pobliŜu kabli energetycznych i sieci gazowej.
3. Wskazanie dotyczące przewidywanych zagroŜeń występujących podczas
realizacji robót budowlanych. Skala i rodzaje zagroŜeń oraz miejsce i czas ich
wystąpienia.
Podczas wykonywania robót budowlanych przewiduje się następujące zagroŜenia:
-
niebezpieczeństwo przysypania ziemią podczas wykopów pod fundamenty
-
upadek z rusztowania podczas prowadzenia prac,
- upadek
z wysokości podczas wykonywania pokrycia dachu,
- poraŜenie
-
prądem podczas obsługi urządzeń elektrycznych,
niebezpieczeństwo spowodowane pracą urządzeń elektromechanicznych np.
szlifierka kątowa,
16
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
- niebezpieczeństwo
spowodowane pracą urządzeń dźwigowych, np. wyciąg
podczas transportu materiałów budowlanych,
Wszystkie prace wykonywane na wysokości (tj. prace wykonywane na wysokości
1,0 m ponad poziomem podłogi lub terenu) muszą być prowadzone z
zabezpieczeniem przed nieprzewidywalną zmianą połoŜenia, za pomocą stabilnych
drabin lub pomostów wyposaŜonych w odpowiednie balustrady.
4. Wskazanie sposobu prowadzenia instruktaŜu pracowników przed
przystąpieniem do realizacji robót szczególnie niebezpiecznych.
W obiekcie nie będą wykonywane roboty szczególnie niebezpieczne, a tylko roboty
ogólnobudowlane prowadzone sposobami tradycyjnymi. Wszyscy pracownicy
przeszkoleni będą w zakresie przepisów BHP na stanowisku pracy.
5. Wskazanie środków technicznych i organizacyjnych, zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w
strefach szczególnego zagroŜenia zdrowia lub w ich sąsiedztwie, w tym
zapewniających bezpieczną i sprawną komunikację, umoŜliwiającą szybką
ewakuację na wypadek poŜaru, awarii i innych zagroŜeń.
Na ogrodzeniu naleŜy wywiesić tablice informujące o prowadzeniu robót
budowlanych i zakazie wstępu dla osób niezatrudnionych.
Wszelkie roboty budowlane mogą przeprowadzać pracownicy przeszkoleni w
zakresie BHP i wyposaŜeni w niezbędne środki ochrony osobistej.
Wszystkie uŜywane materiały budowlane muszą posiadać stosowne atesty i aprobaty
techniczne.
Całość robót budowlanych wykonać pod stałym kierownictwem uprawnionej osoby.
W razie wypadku powiadomić słuŜby ratownicze – telefon alarmowy 112.
17
AGA- Ważny Janusz – Usługi Projektowe – 37-500 Jarosław ul. Kilińskiego 19
18
